Пособие к ТСН 31-307-96 (МГСН 4.07-96), часть 6


8.3.19 Проектирование осветительных установок искусственного освещения следует выполнять на основе светотехнических расчетов с обязательным включением результатов расчетов в раздел "Электрооборудование".


8.3.20 Дежурное освещение устраивается в спальнях, палатах изолятора, кабинете заведующего и помещениях охраны. Для организации дежурного освещения выделяется часть светильников рабочего и аварийного освещения, присоединенных к отдельной групповой линии. Для дежурного ночного освещения спальных помещений, помещений для заболевших детей и палат изоляторов ДУ следует применять специальные светильники со стеклом синего цвета и экранирующей решеткой.


8.3.21 Освещение безопасности устраивается в электрощитовых, вентиляционных камерах, тепловых узлах, насосных, медицинских помещениях, комнате охраны. Минимальная освещенность на полу при таком освещении должна составлять 5 % освещенности, нормируемой для рабочего освещения, но не менее 2 лк и не более 30 лк для разрядных ламп и не более 10 лк - для ламп накаливания. Превышение вышеуказанных значений допускается при наличии соответствующих обоснований.


8.3.22 Эвакуационное освещение устраивается в групповых, раздевальных, коридорах, на лестницах, в плавательных бассейнах, кухнях и стиральных. Наименьшая освещенность должна быть не менее 0,5 лк на полу помещения и 5 лк на воде бассейна.


Светильники аварийного и эвакуационного освещения подключаются к отдельной линии аварийно-эвакуационного освещения и выделяются из числа светильников рабочего освещения специальными знаками.


8.3.23 В помещениях ДОУ используется в основном система общего равномерного освещения.


Система комбинированного (или локализованного) освещения рекомендуется в приемных для лучшего осмотра детей.


8.3.24 Для общего освещения ДОУ следует применять, как правило, люминесцентные лампы. Люминесцентные светильники должны комплектоваться пускорегулирующими аппаратами с особо низким уровнем шума. В отдельных случаях допускается применение ламп накаливания. Тип люминесцентных ламп выбирается в зависимости от назначения помещения. Некоторые характеристики люминесцентных ламп отечественного производства, рекомендуемых для применения в осветительных установках образовательных учреждений приведены в Приложении 10.


В помещениях ДОУ при отсутствии повышенных требований к цветопередаче рекомендуются люминесцентные лампы типа ЛБ, ЛХБ, ЛЕЦ.


Помещения с повышенными требованиями к цветопередаче (помещения для изобразительных видов творчества, изостудии и др.) рекомендуется освещать люминесцентными лампами типов ЛБЦТ, ЛЕЦ, ЛХЕ. Для освещения групповых, спален, рекреаций рекомендуются люминесцентные лампы типов ЛБТЦ, ЛЕЦ.


8.3.25 Для общего освещения групповых, залов для музыкальных и гимнастических занятий рекомендуется применять светильники рассеянного света с люминесцентными лампами, направляющие в верхнюю полусферу не менее 15 % излучаемого светового потока (типов ЛСО 0,4, ЛСО 0,5, ЛПО 28, ЛПП 33, ЛПО 31) или светильники с лампами накаливания.


В "домашнем уголке" следует предусматривать настенные светильники (бра).


Включение рядов (групп) светильников должно осуществляться раздельно, либо автоматически светорегуляторами в зависимости от уровня естественного освещения.


8.3.26 Для освещения комнат компьютерных игр (компьютерных классов) следует применять потолочные светильники прямого света с непрозрачными боковинами типа ЛПО 46. Возможно применение светильников других типов при условии, что допустимая яркость последних, отражающихся в экране дисплея, составляет не более 2000 .


8.3.27 Для освещения бассейнов рекомендуется применять брызго-защищенные светильники с диффузными рассеивателями прямого или преимущественно прямого света (типов ПВЛП, ПВЛ 1). Светильники должны располагаться на потолке или стенах над продольными краями ванны. Места расположения светильников должны находиться в зоне, доступной для обслуживания.


8.3.28 На земельных участках освещение предусматривается при средней горизонтальной освещенности групповых площадок и крылец входов в здание - 10 лк, проходов (пешеходных дорожек) и проездов - 6 лк.


8.3.29 В компенсирующих ДОУ (групповых ячейках), проектируемых как логопедические, в комнатах коррекции около зеркала следует предусматривать настенные светильники местного освещения на кронштейне, на высоте 1,2 м от уровня пола, позволяющем менять угол наклона и высоту закрепления светильника.


8.3.30 Установку штепсельных розеток следует предусматривать в следующих помещениях: комнате коррекции, раздевальных, медицинской комнате, приемной изолятора, процедурном кабинете, кабинете заведующего, комнатах персонала, завхоза, кастелянши, в комнатах психологической разгрузки ("домашнем уголке" групповой ячейки), в комнате занятий по подгруппам и индивидуальных занятий с ребенком, в комнатах детских кружков и секций, а также в общем коммуникационно-рекреационном пространстве.


В групповой и залах для музыкальных и гимнастических занятий, в классах, для использования технических средств обучения предусматриваются по две штепсельные розетки.


В компьютерном классе (комнате компьютерных игр) - по числу устанавливаемых компьютеров.


Штепсельные розетки и выключатели для общего освещения должны находиться на высоте 1,8 м от уровня пола.


8.3.31 В компенсирующих ДОУ (группах) для детей с нарушением зрения, в комнатах коррекции следует предусматривать по четыре двойных штепсельных розетки на высоте 1,0 м от уровня пола в соответствии с размещением оборудования.


8.3.32 Двухсторонняя селекторная связь предусматривается между кабинетом заведующего со следующими помещениями: групповыми, медицинской комнатой, пищеблоком, постирочной, комнатой завхоза, комнатой кастелянши.


8.3.33 Проектирование систем автоматизации санитарно-технических систем следует выполнять в соответствии с Указаниями по проектированию систем автоматизации технологических процессов ВСН 281-75.


Телефонизацию следует проводить от наружной телефонной сети по конкретным техническим условиям.


Радиотрансляцию - от наружной радиотрансляционной сети, уплотненной системой трехпрограммного радиовещания, по конкретным техническим условиям.


Пожарную сигнализацию - от приемно-контрольных охранно-пожарных приборов, устанавливаемых в кабинете заведующего (или в помещении охраны).



8.4 Защита от шума, звукоизоляция, акустика помещений



8.4.1 При размещении дошкольных учреждений (ЦДВ, групповых отделений КДВ, УВК) в отдельно стоящих зданиях или встроенными в жилой дом, следует учитывать воздействие внешнего шума, излучаемого различными источниками (транспортые магистрали, РТС, ТП, ЦТП и др.), расположенными вблизи места застройки.


8.4.2 В помещениях ДОУ должны соблюдаться нормативные требования по шуму, звукоизоляции внутренних и наружных ограждающих конструкций (в том числе окон) согласно СНиП II-12-77, СНиП II-76-78, ВСН 2-85.


8.4.3 При проектировании ДОУ должна быть предусмотрена рациональная планировка с точки зрения размещения тихих и шумных помещений.


8.4.4 Во встроенных в жилой дом дошкольных учреждениях должны предусматриваться противошумные мероприятия в зависимости от шумовых и вибрационных параметров технологического, вентиляционного и прочего оборудования (постирочных, пищеблока, лифтов, грузовых подъемников, залов для музыкальных и физкультурных занятий). Шумозащитные мероприятия (звукоизоляция, виброизоляция, звукопоглощение), в соответствии с акустическими расчетами, должны обеспечить нормативные параметры проживания в жилом доме (ВСН 2-85).


8.4.5 Системы вентиляции должны предусматривать глушители шума, которые подбираются в соответствии с акустическими расчетами. Снижение воздушной составляющей шума вентиляционного оборудования должно рассчитываться с учетом работы вентиляции в ночное время.


Вентиляционное и технологическое оборудование должно размещаться на соответствующих виброизолированных устройствах во избежание передачи звука и вибраций по строительным конструкциям здания.


8.4.6 При размещении помещений с инженерным и технологическим оборудованием, являющимся источником шума и вибраций смежно с групповыми ячейками, следует проводить соответствующий акустический расчет и специальные мероприятия для обеспечения нормативных параметров шума и вибраций в групповых ячейках.


8.4.7 В зданиях ЦДВ и УВК в зальных помещениях (бассейн, зал гимнастических и музыкальных занятий, зал-арена), должны соблюдаться требования СНиП II-76-78 "Нормы проектирования спортивных сооружений" по обеспечению требуемого времени реверберации. Акустическая комфортность может достигаться путем применения различных звукопоглощающих материалов или конструкций как в сухих помещениях, так и в помещениях с повышенной влажностью.



Рис. 1 Принципиальные схемы решения участков ДУ


а - в обычных условиях; б - при примыкании участка к зданию; в - в отрыве от здания


1 - здание ДУ; 2 - групповые площадки ясельных групп; 3 - групповые площадки детей 3-6 (7) лет; 4 - теневой навес; 5 - общая физкультурная площадка; 6 - специализированные площадки; 7 - плескательный бассейн; 8 - огород-ягодник; 9 - площадка для домашних животных и птиц; 10 - хозплощадка (мусоросборники); 11 - место для стоянки личных автомобилей персонала; 12 - место ожидания родителями детей; 13 - кольцевая велосипедная дорожка; 14 - кольцевой автомобильный проезд; 15 - озеленение


Рис. 2 Примеры решения участков в нестандартной ситуации

а - при примыкании к зданию ДОУ: 1 - здание (площадь застройки); 2 - групповые площадки; 3 - теневые навесы; 4 - пешеходные дорожки; 5 - озеленение; 6 - хозплощадка; 7 - мусоросборники; 8 - общая физкультурная площадка;

б - при УВК: 1А - школьное отделение; 1Б - дошкольное отделение; 2 - теневой навес; 3 - групповая площадка; 4 - физкультурная площадка дошкольного отделения; 5 - площадка для животных и птиц; 6 - огород-ягодник; 7 - хозплощадка; 8 - площадка для двухкомандных игр; 9 - гимнастическая площадка; 10 - беговая дорожка; 11 - площадка для отдыха; 12 - участок плодового сада; 13 - участок овощных и плодовых культур; 14 - метеорологическая и геологическая площадка;

в - в отрыве от зданий ДОУ, пристороенных к жилым домам:

1 - здания ДОУ; 2 - участки игровой территории


Рис. 3 Размещение оборудования на групповых площадках


а - детей 0-1 года; б - детей 1-2 лет


2.1 (здесь и далее цифровые обозначения даны в соответствии с Приложением 3 к Рекомендациям по размещению, планировке и оборудованию участков дошкольных учреждений. М., ЦНИИЭП учебных зданий, 1984 г.) - столик для игр; 2.2 - скамья со спинкой для детей; 2.3 - манеж; 2.4 - столик-барьер; 2.5 - барьер; 2.6 - песочница-столик; 3.1 - горка-манеж; 3.5 - оборудование для профилактики плоскостопия; 3.10 - лесенки-ступеньки; 3.19 - корзина для забрасывания мяча; 4.4 - пароход; 6.1 - скамья для взрослых; 6.2 - цветочница


Рис. 4 Размещение оборудования на площадке для детей 2-3 лет


2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.7 - песочница; 3.3 - качели; 3.5 - оборудование для профилактики плоскостопия; 3.6 - столбики; 3.7 - балансир; 3.10 - лесенки-ступеньки; 3.11 - лестница наклонная; 3.13 - гимнастическая лестница; 3.14 - оборудование для лазания и игр с мячом; 3.17 - игровая стенка; 4.3 - автомобиль; 5.1 - чаша с водой; 6.1 - скамья для взрослых; 6.2 - цветочница



Рис. 5 Размещение оборудования на площадке для детей 3-4 лет


2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.7 - песочница; 3.2 - горка-скат; 3.3 - качалка; 3.4 - качели; 3.5 - оборудование для профилактики плоскостопия; 3.7 - балансир; 3.8 - бум; 3.11 - лестница наклонная;

3.12 - лесенки-перекладины; 3.14 - оборудование для пролезания; 3.17 - игровая стенка;

3.10 - корзина для забрасывания мяча; 4.1 - домик; 4.3 - автомобиль; 5.1 - чаша с водой;

6.1 - скамья для взрослых; 6.2 - цветочница




Рис. 6 Размещение оборудования на площадке для детей 4-5 лет


2.1 - столик для игр; 2.2 - скамья для детей; 2.8 - песочный дворик; 3.2 - горка-скат; 3.4 - качели; 3.8 - бум; 3.12 - лесенки-перекладины; 3.13 - гимнастическая лестница; 3.14 - оборудование для лазания и игр с мячом; 3.15 - лиана для лазания; 3.17 - игровая стенка; 3.19 - корзина для забрасывания мяча; 4.1 - домик; 4.3 - автомобиль; 5.7 - короба для пускания корабликов; 6.2 - цветочница

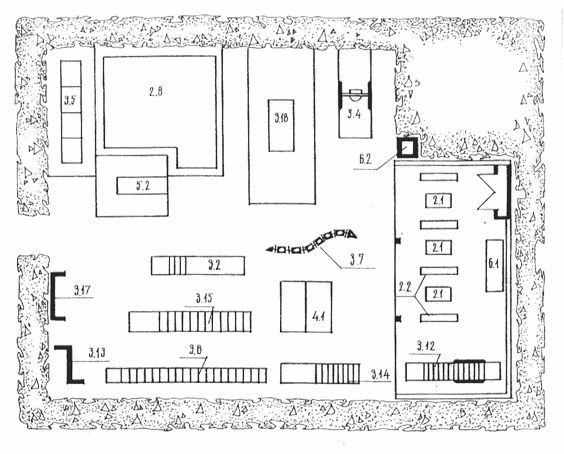

Рис . 7 Размещение оборудования на площадке для детей 5-6 лет


2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.3 - песочный дворик; 3.2 - горка-скат для съезжания; 3.4 - качели;

3.5 - оборудование для профилактики плоскостопия; 3.7 - балансир; 3.8 - бум-лесенка; 3.12 - лесенки-перекладины;

3.13 - гимнастическая лестница; 3.14 - оборудование для лазания и игр с мячом; 3.15 - лиана для лазания;

3.17 - игровая стенка; 3.18 - стол для тенниса; 4.1 - домик; 5.2 - канал для пускания корабликов;

6.1 - скамья для взрослых; 6.2 - цветочница




Рис . 8 Размещение оборудования на площадке для детей 6-7 лет


2.1 - столик для игр; 2.2 - скамья со спинкой для детей; 2.8 - песочный дворик; 3.2 - горка-скат; 3.4 - качели; 3.5 - оборудование для профилактики плоскостопия; 3.8 - бум-лесенка; 3.9 - бум-балансир; 3.13 - гимнастическая лестница; 3.17 - игровая стенка; 3.18 - теннисный стол; 4.1 - домик; 4.2 - ракета; 5.2 - канал для пускания корабликов; 6.1 - скамья для взрослых; 6.2 - цветочница


Рис. 9 Размещение оборудования на физкультурной площадке:


I - беговая дорожка; II - спортивная площадка для игр в волейбол, бадминтон, баскетбол, городки; III - зеленая лужайка для подвижных игр с элементами соревнования; IV - зона с гимнастическим оборудованием и спортивными снарядами; V - яма для прыжков в длину и высоту; VI - полоса препятствий


1 - щит для игры в баскетбол; 2 - сетка волейбольная; 3 - ворота хоккейные или футбольные; 4 - теннисный стол; 5 - игровой гимнастический комплекс: а - разновысокие перекладины; б - канат для лазания; в - сетки; г - перекладина; д - шест и веревочная лестница; е - бум; 6 - гимнастическая стенка; 7 - фигурное фонтанирующее устройство;

8 - арка для подлезания; 9 - лиана; 10 - душ; 11 - скамьи без спинок для детей;

12 - цветочница; 13 - урна



Рис. 10 Пример планировки и оборудования площадки для обучения детей правилам дорожного движения


1 - пешеходный переход; 2 - осторожно, дети; 3 - перекресток; 4 - главная дорога; 5 - конец главной дороги; 6 - STOP; 7 - движение запрещено; 8 - место стоянки; 9 - движение направо; 10 - движение налево; 11 - указатель пешеходного перехода; 12 - светофор; 13 - металлическое ограждение; 14 - информационный стенд; 15 - физкультурная площадка; 16 - групповая площадка; 17 - бассейн; 18 - гимнастическая вышка - мост


Рис. 11 Пример решения песочного дворика (опыт Болгарии)

а - план; б - разрез

1- бетонный модульный элемент; 2 -деревянный элемент; 3 -планка; 4 -песок (30 см);

5 -кирпич; 6 -песок, глина; 7 -бетон

Рис. 12 Групповая площадка для детей с нарушением слуха

1- карусель; 2 - кольцеброс; 3 - качели шинные; 4 - песочница; 5 - система обручей для пролезания; 6 - макет корабля; 7 - качалки на пружинах; 8 - теневой навес; 9 - доска с планочками; 10 - односкатная горка; 11 - скамья; 12 - одноярусный лабиринт алфавитный; 13 - вкопанные шины; 14 - наклонная лестница



Рис. 13 Лечебно-гимнастическая площадка для детей с нарушением зрения


1- бревно на грунте

2 - бревно на стойках

3 - доска на грунте

4 - циклотренажер

5 - наклонная лестница

6 - наклонная доска

7 - шагоход

8 - следоступ

9 - волнистая доска

10 - доска "елочка"

11 - ребристая доска

12 - велотренажер

13 - дорожка из различных покрытий

14 - дорожки из щитов

15 - дорожки из дощечек

16 - звуковые ориентиры

17 - вертикальные гимнастические лестницы



Рис. 14 Лечебно-гимнастическая площадка для детей с последствиями полиомиелита и церебральных параличей


1 - вертикальные гимнастические лестницы

2 - дорожка для дифференцирования движений

3 - шведская стенка

4 - скамья

5 - наклонная лестница

6 - наклонная доска

7 - циклотренажер

8 - наклонная плоскость

9 - батут

10 - разные виды подъемников

11 - ориентиры на грунте для построения детей

12 - дорожки с различными покрытиями

13 - валиковые дорожки

14 - волнистая доска

15 - доска "елочка"

16 - следоступы

17 - дорожка с разделителем

18 - велотренажер


Рис. 15 Гимнастическая площадка для детей с нарушением слуха


1 - бревно на стойках

2 - скамья

3 - наклонная лестница

4 - наклонная доска

5 - бум

6 - брусья

7 - перекладина

8 - рукоход

9 - подъемник со страховкой

10 - доска для укрепления пресса

11 - шесты

12 - кольца

13 - ориентиры на грунте для построения детей

14 - шведские стенки

15 - различные виды подъемов

16 - фиксированная штанга

17 - силовой балансир ножной

18 - силовой балансир ручной


Рис. 16 Гимнастическая площадка для детей с последствиями полиомиелита и церебральных параличей


1 - бревно на грунте

2 - бревно на стойках

3 - доска на грунте

4 - скамья

5 - наклонная лестница

6 - наклонная доска

7 - брусья

8 - перекладина

9 - рукоход

10 - шесты

11 - кольца

12 - ориентиры на грунте для построения детей

13 - шведские стенки

14 - вертикальные гимнастические лестницы

15 - доска с планками


Рис. 17 Твердые покрытия на групповых площадках ДОУ


а - с применением бетонной тротуарной плитки; б - деревянное



Рис. 18 Твердые покрытия для пешеходных дорожек


а - асфальтовое; б - настил из гравия



Рис. 19 Посадка кустарников и организация живой изгороди


а - однорядная; б - двухрядная



Рис. 20 Посадка деревьев


а - плотная рядовая широтного направления; б - меридионального направления;

в - гармоническая группа; г - контрастная группа

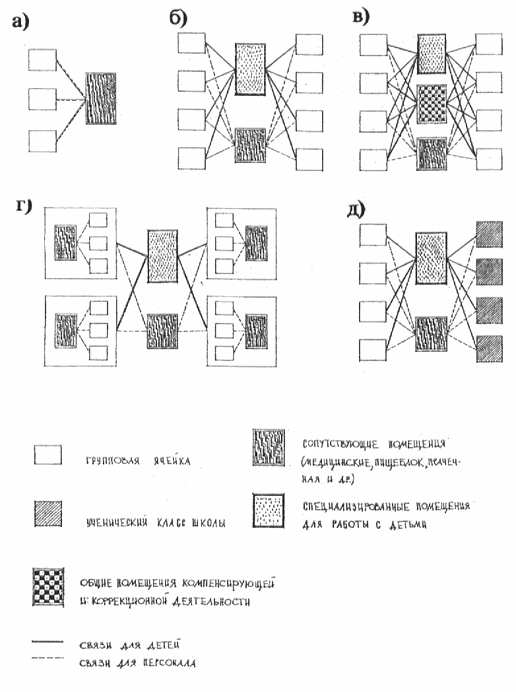

Рис. 21 Функциональная структура ДУ (состав и взаимосвязь функциональных элементов)


а - Малые ДУ; б - ДУ общего типа; в - компенсирующие ДУ; г - КВД; д - УВК

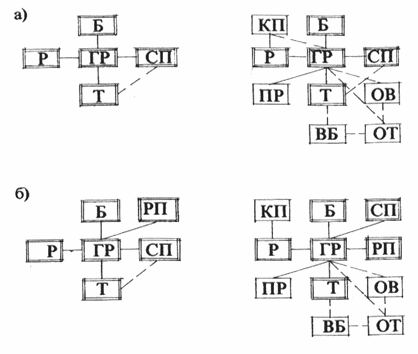

Рис. 22 Связи основных и дополнительных помещений групповых ячеек


а - оздоровительной группы детей возраста до 3 лет; б - разновозрастной группы детей возраста до 3 лет; в - одновозрастной группы детей возраста 3-6 (7) лет; г - разновозрастной группы детей возраста 3-6 (7) лет; д - групповой ячейки группы "шестилеток" (с классным помещением); е - малокомплектной группы "семейный детский сад"; ж - прогулочных групп;

и - дневной группы кратковременного присмотра; к - круглосуточной дежурной группы кратковременного присмотра


Р- раздевальная

ГР - групповая

СП - спальня

Б - буфетная

Т - туалетная

КП - комната персонала

ПР - комната психологической разгрузки ("Домашний уголок")

РП - помещение для занятий (работы) по подгруппам

ОВ - остекленная веранда

ОТ - открытая терраса

ВБ - ванна-бассейн

КЛ - классное помещение

ИР - помещение для индивидуальной работы с ребенком

Рис. 23 Функциональные зоны в раздевальных

а - ясельных групп детей; б - в группах детей 3-6 (7) лет

1 - шкаф для верхней одежды детей; 2 - пеленальный стол; 3 - скамья для переодевания детская


Рис. 24 Примеры размещения мебели в раздевальных:


а - группа детей 0-1 года; б - детей 1-2 лет;


1 - стол туалетно-пеленальный; 2 - стол воспитателя; 3 - стол для кормящих матерей; 4 - шкаф для одежды грудников; 5 - шкаф для одежды детей 1-2 лет; 6 - отделения для хранения комплектов белья; 7 - шкаф для одежды персонала; 8 - шкаф для одежды матерей; 9 - стул; 10 - табурет для ног; 11 - раковина; 12 - табурет; 13 - скамья для переодевания, детская;

14 - шкаф для детской одежды




Рис. 25 Примеры размещения мебели в раздевальных:


а - группа детей 2-3 лет; б - детей 3-6 (7) лет


1 - шкаф для одежды персонала; 2 - табурет; 3 - скамья для переодевания, детская; 4 - шкаф для детской одежды



Рис. 26 Различные схемы размещения мебели в функциональных зонах групповой детей 1-2 лет


а - размещение столов для кормления детей; б - шкафы для игр и пособий; в - горка-манеж; г - стол уголка живой природы; д - зона воспитателя; е - варианты размещения детских четырехместных столов


1 - стол воспитателя; 2 - стул; 3 - стол для кормления детей 1-2 лет; 4 - кресло детское с подножкой; 5 - табурет для персонала; 6 - шкаф для игрушек и пособий; 7 - стол четырехместный; 8 - стул детский; 9 - горка-манеж; 10 - стол для уголка живой природы


Рис. 27 Различные схемы размещения мебели в групповой

детей 0-1 лет


1 - стол туалетно-пеленальный; 2 - стол туалетно-массажный; 3 - выдвижная секция для детской одежды и весов; 4 - стол для кормления; 5 - стул воспитателя; 6 - стол детский четырехместный; 7 - стул детский; 8 - манеж общий; 9 - барьер; 10 - бревно для перелезания; 11 - каталка; 12 - шкаф для белья; 13 - шкаф для игрушек и пособий; 14 - стол воспитателя



Рис. 28 Примеры размещения мебели в групповой

детей 1-2 лет


1 - стол туалетно-пеленальный; 2 - стол для кормления; 3 - стол детский четырехместный; 4 - стол воспитателя; 5 - стол для уголка живой природы; 6 - кресло детское с подножкой; 7 - стул воспитателя; 8 - детское сиденье для кормления детей; 9 - шкаф для комплектов детской одежды; 10 - шкаф для игрушек и пособий



Рис. 29 Разные приемы организации "зоны столиков" в групповых детей 3-6 (7) лет во время еды и занятий, для которых данная организация пространства является желательной



Рис. 30 Примеры размещения мебели в групповых


а - детей 2-3 лет; б - детей 3-4 лет; в - детей 4-6 (7) лет


1 - стол детский четырехместный; 2 - стол детский двухместный; 3 - стол воспитателя; 4 - стол для уголка живой природы; 5 - стол-верстак; 6 - стол ленточный подоконный; 7 - стул детский; 8 - стул воспитателя; 9 - шкаф для пособий; 10 - шкаф для игрушек; 11 - шкаф для строительного материала; 12 - доска; 13 - горка; 14 - гимнастическая стенка



Рис. 31 Функциональные зоны при размещении детских кроваток в спальнях


а - размещение индивидуальных кроваток; б - размещение встроенных откидных кроваток

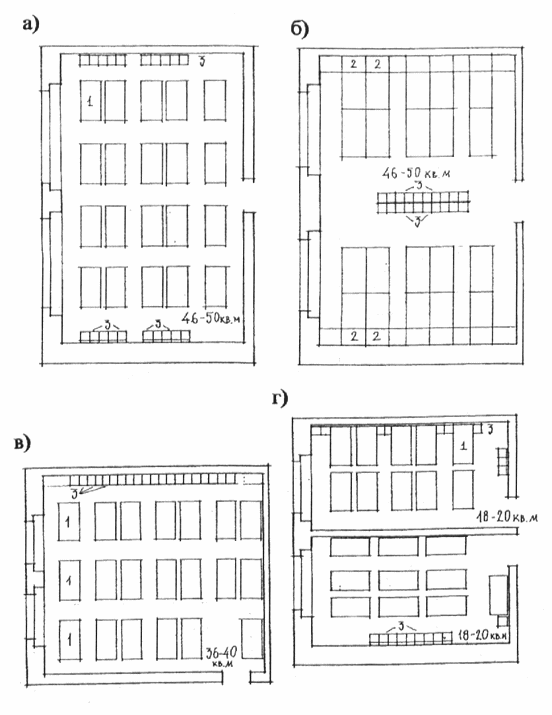

Рис. 32 Приемы размещения мебели в спальнях


а - размещение в помещениях площадью 46-50 с индивидуальными кроватками; б - со встроенными откидными кроватками; в - размещение в одном помещении площадью 36-40 ; г - размещение с двумя подзонами по 18-20



Рис. 33 Функционально-габаритные схемы туалетных


а - детей 0-1 года; б - детей от 1 до 3 лет; в - детей от 3 до 5 лет; г, д, е - для детей 5-6(7) лет


Рис. 34 Связи основных помещений компенсирующей групповой ячейки


а - с преимущественно дневным пребыванием детей; б - с преимущественно круглосуточным пребыванием детей


Р - раздевальная; ГР - групповая; СП - спальня; Б - буфетная; Т - туалетная; КК - комната коррекции; КП - комната персонала; СТ - столовая; КЛ - кладовая личных вещей детей

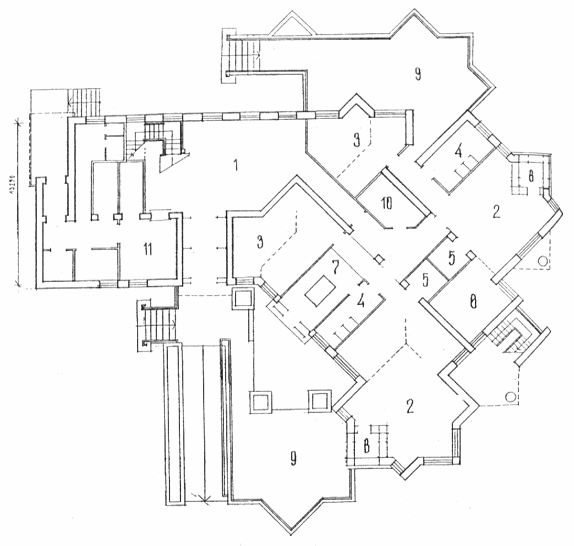

Рис. 35 Пример планировочного решения групповой ячейки детской группы с компенсирующей направленностью


1 - раздевальная; 2 - игровая; 3 - комната воспитателя; 4 - столовая; 5 - класс; 6 - сушильная; 7 - кладовая; 8 - туалетная; 9 - буфетная; 10 - спальня; 11 - веранда



Рис. 36 Оборудование комнат коррекции для детей с нарушением зрения


а - кабинет тифлопедагога; б - плеопто-ортоптическая комната; в - плеопто-ортоптическая комната, совмещенная с кабинетом окулиста


1 - стол педагога; 2 - стол детский; 3 - стол винтовой для оборудования; 4 - шкаф для пособий; 5 - шкаф для медикаментов; 6 - шкаф для одежды; 7 - стул винтовой



Рис. 37 Габариты отдельных функциональных зон в зале для музыкальных и гимнастических занятий


а - организация зоны просмотра теле- и видиопрограмм; б - площадь для проведения физзарядки


Рис. 38 Расстановка оборудования в залах для музыкальных и физкультурных занятий


а - для физкультурных занятий площадью 100 ; б - то же, площадью 75 ; в - для музыкальных занятий


1 - стенка гимнастическая; 2 - канат; 3 - кольцо для пролезания; 4 - мостик-качалка; 5 - скамья гимнастическая; 6 - стойка для игровых пособий; 7 - стойка для прыжков; 8 - бревно гимнастическое; 9 - бревно круглое; 10 - шкаф для спортинвентаря; 11 - стул детский; 12 - пианино; 13 - табурет для пианино; 14 - шкаф для пособий



Рис. 39 Расстановка оборудования в залах для музыкальных и физкультурных занятий

компенсирующих дошкольных учреждений


а - для физкультурных занятий детей без нарушения функции движения; б - то же, для детей

с нарушением опорно-двигательного аппарата; в - для музыкальных занятий


1 - стенка гимнастическая; 2 - канат; 3 - кольцо для пролезания; 4 - мостик-качалка; 5 - скамья гимнастическая; 6 - стойка для игровых пособий; 7 - стойка для прыжков; 8 - зеркало; 9 - ковер; 10 - шкаф для спортинвентаря; 11 - стеллаж; 12 - пианино; 13 - табурет для пианино; 14 - стул детский; 15 - стол; 16 - магнитофон (магнитола, музыкальный центр); 17 - геометрический рисунок пола; 18 - шкаф для пособий


---------------


Набор помещений бассейна для одного дошкольного учреждения



- - - - - -


Схема объединения помещений при работе по подгруппам



_ _ _ _ _

- - - - -


Дополнительные помещения бассейна для нескольких дошкольных учреждений и детского населения жилого района

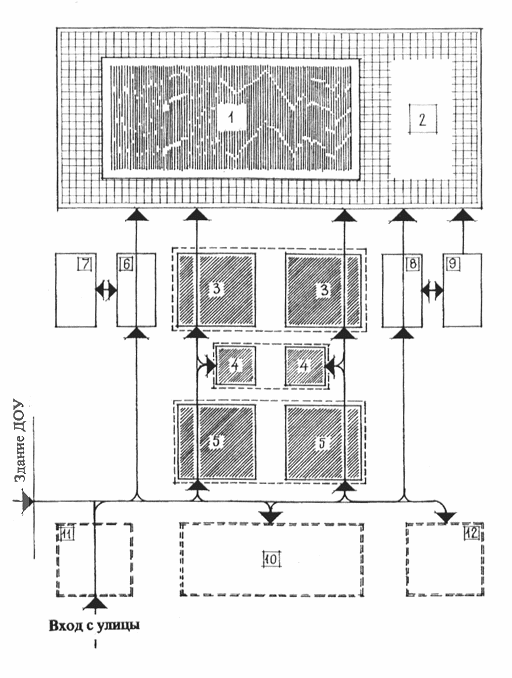

Рис. 40 Схема функциональной взаимосвязи помещений бассейна

1 - зал с ванной бассейна; 2 - место для разминки; 3 - душевая; 4 - туалетная; 5 - раздевальная; 6 - комната тренера с душем и туалетом; 7 - инвентарная; 8 - комната медсестры; 9 - лаборатория анализа воды; 10 - зал "сухого" плавания; 11 - вестибюль с гардеробом; 12 - служебные помещения

Рис. 41 Примеры планировки и оборудования помещений бассейна с ванной размером:

а - 7х3 м; б - 12,5х6 м

I - зал с ванной; II - раздевальная; III - душевая

1 - шкафы для одежды детей; 2 - скамья детская для переодевания; 3 - сушильный барабан; 4 - душевая кабина; 5 - ножная ванна; 6 - фен для сушки волос

Рис. 42 Примеры планировки медицинских помещений в ДУ:

а - на 4-6 групп; б - на 8-10 групп; в - в Центрах дошкольного воспитания на 12 групп

I - приемная; II - палата; III - медицинский кабинет; IV - процедурный кабинет; V - туалет изолятора

1 - кушетка медицинская; 2 - шкаф для медикаментов; 3 - стол воспитателя; 4 - стул для взрослых; 5 - стол сервировочный; 6 - стул детский; 7 - кровать детская стационарная; 8 - кровать детская с ограждением; 9 - тумбочка медицинская; 10 - шкаф для хранения дезинфицирующих средств

Рис. 43 Примеры планировки и оборудования пищеблоков:

а - Малых ДОУ; б - ДОУ на 4-6 групп; в - ДОУ на 8-10 групп

I - кухня с раздаточной; II -заготовочный цех; IV - моечная кухонной посуды; VI - охлаждаемая камера; VII - кладовая сухих продуктов; VIII - кладовая овощей; IX - загрузочная

1 - плита электрическая; 2 - вставка; 3 - шкаф жарочный электрический; 4 - котел пищеварочный электрический; 5 - электрокипятильник непрерывного действия; 6 - агрегат фреоновый компрессорный; 7 - шкаф холодильный; 8 - универсальный привод на тележке; 9 - картофелечистка; 10 - стол со встроенной моечной ванной; 11 - стол производственный; 12 - стол для дочистки картофеля; 13 - шкаф для хлеба; 14 - ванна моечная; 15 - стеллаж производственный; 16 - подтоварник металлический; 17 - ларь для овощей; 18 - весы товарные; 19 - стеллаж производственный передвижной; 20 - песколовка с одной воронкой; 21 - раковина производственная


Рис. 44 Примеры планировки и оборудования постирочных

а - в ДУ вместимостью 8-10 групп; б - в Центрах дошкольного воспитания на 12 (14) групп

1 - машина стирально-отжимная автоматизированная с электрообогревом; 2 - центрифуга для отжима выстиранного белья; 3 - котел или электрическое варочное устройство; 4 - барабан сушильный; 5 - стол гладильный; 6 - секция для белья; 7 - ларь для грязного белья; 8 - ванна для замачивания; 9 - пресс гладильный для сушки и глажения выстиранного и отжатого прямого и фасонного белья



Рис. 45 Пример проектного решения малого дошкольного учреждения на 1 группу детей (15 мест)


Арх. Л.Смывина, Б.Гранцев, Институт общественных зданий


1 - раздевальная-холл

2 - групповая

3 - спальня

4 - буфетная

5 - туалетная

6 - ванна-бассейн

7 - остекленная веранда

8 - открытая терраса

9 - медицинская комната

10 - кухня

11 - постирочная

12 - кабинет-оффис




Рис. 46 Малое ДОУ на 2 группы (15+15 мест). План I этажа

Арх. Л.Смывина, Б.Гранцев. Институт общественных зданий


1 - холл-раздевальная на 2 группы

2 - групповая

3 - спальня

4 - туалетная

5 - буфетная

6 - помещение для занятий по подгруппам

7 - "домашний уголок"

8 - ванна-бассейн

9 - остекленная веранда

10 - открытая терраса с теневым навесом

11 - медицинская комната

12 - кухня



Рис. 47 Малое ДОУ на 3 группы (10+15+20 мест). План I этажа


Арх. Л.Смывина, Б.Гранцев. Институт общественных зданий


1 - раздевальная-холл на 3 группы

2 - групповая

3 - спальня

4 -туалетная

5 - буфетная

6 - помещение для занятий по подгруппам

7 - ванна-бассейн

8 - остекленная веранда

9 - открытая терраса

10 - комната персонала

11 - пищеблок



Рис. 48 Примеры планировочных решений зданий дошкольных учреждений общего типа на 4-6 групп


а - ДУ общего типа на 4 группы


Арх. Н.Согомонян. ЦНИИЭП жилища


1 - раздевальная; 2 - групповая; 3 - спальня; 4 - туалетная; 5 - буфетная; 6 - помещение для занятий по подгруппам; 7 - ванна-бассейн; 8 - остекленная веранда; 9 - открытая терраса; 10 - зал для музыкальных и гимнастических занятий; 11 - служебно-бытовые помещения



Рис. 49 ДУ общего типа на 6 групп


Арх. Л.Смывина, Б.Гранцев


План I этажа


1 - групповая

2 - спальня

3 - туалетная

4 - раздевальная

5 - буфетная

6 - остекленная веранда

7 -открытая терраса

8 - раздевальная на 4 группы детей, размещаемых на II этаже

9 - медицинские помещения

10 - служебно-бытовые помещения

11 - кухня

12 - постирочная

13 - двухуровневый зимний сад



План II этажа


1 - двухсветная групповая

2 - туалетная

3 - спальня (на антресоли второго уровня групповой ячейки)

4 - буфетная

5 - туалет персонала

6 - помещение для занятий по подгруппам

7 - комната персонала

8 - зал-атриум для музыкальных и гимнастических занятий



Второй уровень групповых ячеек


Рис. 50 Пример планировочного решения детского сада с мансардным этажом


Арх. С.Новоселов, Е.Смирнова


1 - помещения групп детей ясельного возраста; 2 - помещения групп детей дошкольного возраста; 3 - зал для музыкальных и гимнастических занятий; 4 - бассейн; 5 -кухня; 6 - постирочная; 7 - помещения администрации; 8 - медицинские помещения; 9 - остекленные веранды ясельных групп; 10 - остекленные веранды дошкольных групп

Закрыть

Строительный каталог
