ГОСТ 6665-91, часть 2

Примечание. Допускается не устанавливать спирали Сп1 при гарантированном отсутствии трещин в бетоне на торцах плит.

Армирование камней марок БУ300.30.29 и БУЗ300.30.32

Черт. 14

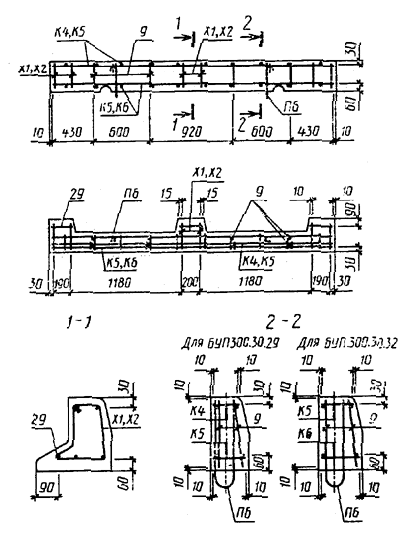

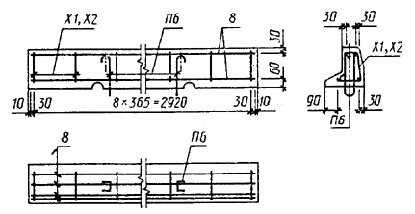

Армирование камней марок БУП300.30.29 и БУП300.30.32

Черт. 15

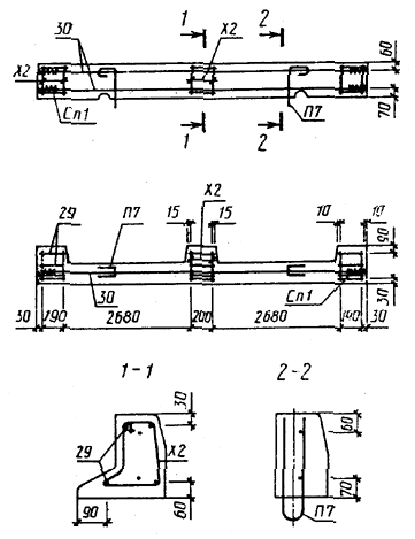

Армирование камней марки БУП600.30.32-АIV

Черт. 16

Примечание. Допускается не устанавливать спирали Сп1 при гарантированном отсутствии трещин в бетоне на торцах камней.

Армирование камней марок БЛ300.32.68, БЛ300.32.93 и БЛ300.32.118

Черт. 17

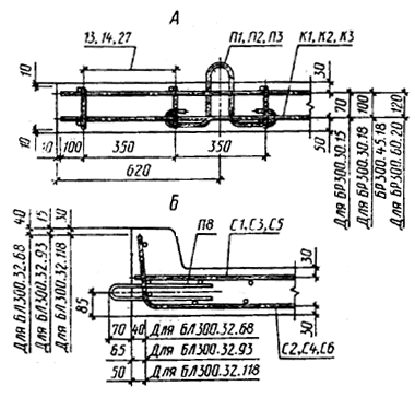

Детали армирования камней

Черт. 18

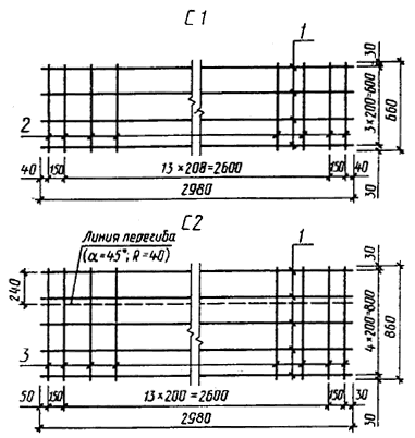

Арматурные сетки С1 и С2

Черт. 19

Примечание к черт. 19—21. Допускается изменение шага поперечных стержней при условии обеспечения эквивалента прочности сечения.

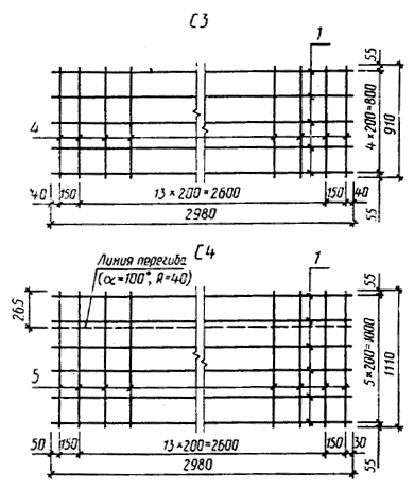

Арматурные сетки С3 и С4

Черт. 20

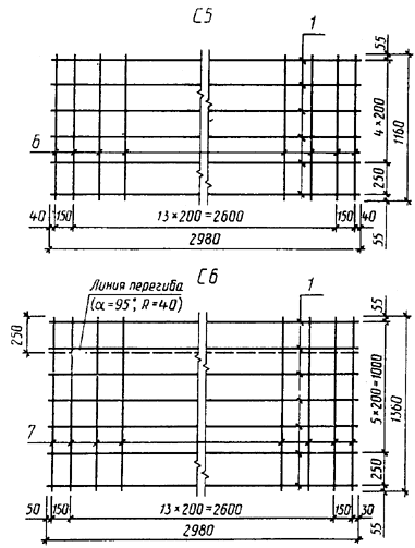

Арматурные сетки С5 и С6

Черт. 21

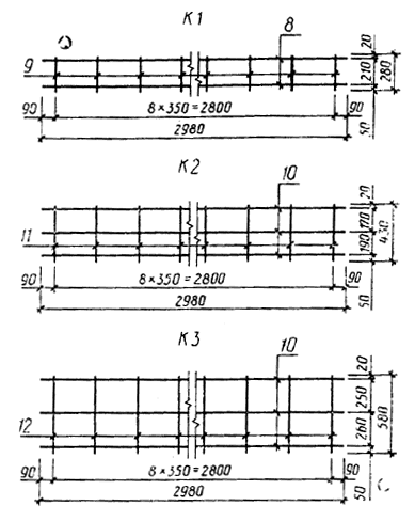

Арматурные каркасы К1, К2 и К3

Черт. 22

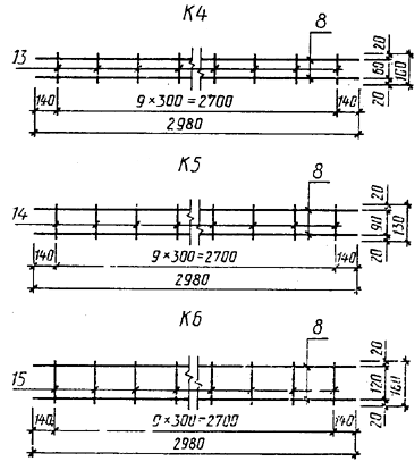

Арматурные каркасы К4, К5 и К6

Черт: 23

Монтажные петли П1 — П8, хомуты X1, Х2 и спираль Сп1

Черт. 24

Таблица 9

мм

Марка изделия	а	b	с	d
П1	120	190	125	430
П2	150	220	125	430
П3	170	240	125	430
П4	130	200	145	470
П5	170	245	150	490
П6	¾	350	¾	¾
П7	¾	350	75	¾
П8	¾	370	¾	¾
X1	80	190	¾	¾
Х2	110	220	¾	¾

Таблица 10

Спецификации арматурных изделий на один камень

Марка камня	Сетка		Каркас		Хомут		Спираль		Отдельные стержни		Петля
	Марка	Кол., шт.	Марка	Кол., шт.	Марка	Кол., шт.	Марка	Кол., шт.	Поз.	Кол., шт.	Марка	Кол., шт.
БР300.30.15			K 1						13 14		П1
БР300.30.18				2					14	5	П2
БР300.45.18			K2						27	9
БР300.60.20			К3						27 28		П3
БР600.30.15-A-IV БР600.30.l8.-A-IV					—				30
БР600.45.18-A-IV	—	—							31		П4
БР600.45.18-A-V							Сп1	4	33	2		2
БР600.60.20-A-IV			—	—					32		П5
БР600.60.20-A-V									34
БУ300.30.29					XI	9			8	4
БУ300.30.32			—	—	Х2	9
БУП300.30.29			К4 К5	1	XI		—	—	9	8	П6
БУП300.30.32			К5 К6		Х2	6			29	3
БУП600.30.32-А-IV							Сп1	4	29 30	12 2	П7
БЛ300.32.68	С1 С2		¾	¾
БЛ300.32.93	С3 С4	1			—	—	—	—	—	—	П8	4
БЛ300.32.118	С5 С6

Таблица 11

Расход стали на одно арматурное изделие

						Выборка стали
Марка изделия	Поз	Диаметр, мм	Длина, мм	Кол., шт.	Общая длина, м	Диаметр, мм	Масса поз., кг	Масса изделия, кг
С1	1 2	5 Вр-I 8A-III	2980 660	4 16	11,92 10,56	5 Вр-I 8A-III	1,72 4,17	5,89
С2	1 3	5 Вр-I 8A-III	2980 860	15 16	14,90 13,76	5 Вр-I 8A-III	2,15 5,44	7,59
С3	1 4	5 Вр-I 8A-III	2980 910	5 16	14,90 14,56	5 Вр-I 8A-III	2,15 5,75	7,90
С4	1 5	5 Вр-I 8A-III	2980 1110	6 16	17,88 17,76	5 Вр-I 8A-III	2,57 7,02	9,59
С5	1 6	5 Вр-I 8A-III	2980 1160	6 16	17,88 18,56	5 Вр-I 8A-III	2,57 7,33	9,90
С6	1 7	5 Вр-I 8A-III	2980 1360	7 16	20,86 21,76	5 Вр-I 8A-III	3,00 8,60	11,60
К1	8 9	6А- III 6А- I	2980 280	9 9	5,96 2,52	6А- III 6А- I	1,32 0,56	1,88
К2	10 11	6А-I	2980 430	3 9	8,94 3,87	6А-I	1,98 0,86	2,84
К3	10 12	6А-I	2980 580	3 9	8,94 5,22	6А-I	1,98 1,16	3,14
К4	8 13	6А- III 6А- I	2980 100	2 10	5,96 1,00	6А- III 6А- I	1,32 0,22	1,54
К5	8 14	6А- III 6А- I	2980 130	2 10	5,96 1,30	6А- III 6А- I	1,32 0,29	1,61
К6	8 15	6А- III 6А- I	2980 160	2 10	5,96 1,60	6А- III 6А- I	1,32 0,36	1,68
X1	16	6A-I	850		0,85	6A-I	0,19	0,19
Х2	17		910		0,91		0,20	0,20
П1	18	8A-I	900		0,90	8A-I	0,36	0,36
П2	19		960		0,96		0,38	0,38
П3	20		1000		1,00	10A-I	0,62	0,62
П4	21	10A-I	960		0,96		0,59	0,59
П5	22	12A-I	1060		1,06	12A-I	0,94	0,94
П6	23	8A-I	890		0,89	8A-I	0,35	0,35
П7	24	10A-I	1040		1,04	10A-I	0,64	0,64
П8	25		930		0,93		0,57	0,57
Сп1	26	3 Вр-I	1290		1,29	3 Вр-I	0,07	0,07
	8		2980	1	2,98	6A-III	0,66	0,66
	9		280		0,28		0,06	0,06
	13		100		0,10		0,02	0,02
	14	6A-I	130		0,13	6A-I	0,03	0,03
Отдель	27		150		0,15		0,03	0,03
ные	28		180		0,18		0,04	0,04
стержни	29		230		0,23		0,05	0,05
	30	10A-IV				10A-IV	3,70	3,70
	31	12A-IV				12A-IV	5,33	5,33
	32	14A-IV	6000		6,00	14A-IV	7,26	7,96
	33	10A-V				10A-V	3,70	3,70
	34	12A-V				12A-V	5,33	5,33

Таблица 12

Расход стали на один камень, кг

	Арматурная сталь по ГОСТ 5781
	Класс A-V			класс A-IV				Класс A -III
Марка камня	Диаметр, мм		Итого	Диаметр, мм			Итого	диаметр, мм		Итого
	12	12		10	12	14		6	8
1	2	3	4	5	6	7	8	9	10	11
БР300.30.15	¾	¾	¾	¾	¾	¾	¾	2,64	¾	2,64
БР300.30.18	¾	¾	¾	¾	¾	¾	¾
БР300.45.18	¾	¾	¾	¾	¾	¾	¾	¾	¾	¾
БР300.60.20	¾	¾	¾	¾	¾	¾	¾	¾	¾	¾
БР600.30.15-А-IV БР600.30.18-А-IV	—	—	—	7,40	—	—	7,40	—	—	—
БР600.45.18-А-IV	¾	¾	¾	¾	10,66	¾	10,66	¾	¾	¾
БР600.45.18-А-V	7,40	¾	7,40	—	¾	¾	¾	¾	¾	¾
БР600.60.20-А-IV	¾	¾	¾	¾	¾	14,52	14,52	¾	¾	¾
БР600.60.20-А-V	¾	10,66	10,66	¾	¾	¾	¾	¾	¾	¾
БУ300.30.29	¾	¾	¾	¾	¾	¾	¾		¾
БУ300.30.32	¾	¾	¾	¾	¾	¾	¾	71,64	¾	2,64
БУП300.30.29	¾	¾	¾	¾	¾	¾	¾		¾
БУП300.30.32	¾	¾	¾	¾	¾	¾	¾		¾
БУП600.30.32-А-IV	—	—	—	7,40	—	—	7,40	—	—	—
БЛ300.32.68	—	—	—	—	—	—	—	—	—	9,61
БЛ300.32.93	—	—	—	—	—	—	—	—	—	12,77
БЛ300.32.118	—	—	—	—	—	—	—	—	—	15,93

продолжение таблицы 12

	Арматурная сталь по ГОСТ 5781					Арматурная сталь по ГОСТ 6727
Марка камня	Клаcc A-I					Диаметр,			Всего
	Диаметр, мм				Итого	мм		Итого
	6	8	10	12		3	5
1	12	13	14	15	16	17	18	19	20
БР300.30.15	1,49	0,72	¾	¾	2,21	¾	¾	¾	4,85
БР300.30.18	1,54	0,76	¾	¾	2,30	¾	¾	¾	4,94
БР300.45.18	6,10				6,86	¾	¾	¾	6,86
БР300.60.20	6,79	¾	1,24	¾	8,03	¾	¾	¾	8,03
БР600.30.15-А-IV БР600.30.18-А-IV	—	—		—			—		8,86
БР600.45.18-А-IV	¾	¾	1,18	¾	1,18		¾		12,12
БР600.45.18-А-V	¾	¾		¾		0,28	¾	0,28	8,86
БР600.60.20-А-IV	¾	¾	¾	1,88	1,88		¾		16,68
БР600.60.20-А-V	¾	¾	¾	1,88	1,88		¾		12,82
БУ300.30.29	1,71		¾	¾	2,41	¾	¾	¾	5,05
БУ300.30.32	1,80	0,70	¾	¾	2,50	¾	¾	¾	5,14
БУП300.30.29	2,28		¾	¾	2,98	¾	¾	¾	5,62
БУП300.30.32	2,48		¾	¾	3,18	¾	¾	¾	5,82
БУП600.30.32-А-IV	1,80	—	1,28	—	3,08	0,28	—	0,28	10,76
БЛ300.32.68	¾	¾		¾		¾	3,87	3,87	15,76
БЛ300.32.93	¾	¾	2,28	¾	2,28	¾	4,72	4,72	19,77
БЛ300.32.118	—	—		—		—	5,57	5,57	23,78

Примечание. Допускается замена в камнях марок БР300.30.15, БР300.30.18, БУ300.30.29, БУ300.30.32, БУП300.30.29, БУП300.30.32 стержневой горячекатаной арматуры периодического профиля класса А-III диаметром 6 мм на арматурную проволоку периодического профиля Вр-I площадью рабочего сечения, эквивалентной по прочности классу А-III .

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ВАРИАНТ АРМИРОВАНИЯ КАМНЕЙ

1. Установка монтажных петель камней типов БР100 и БВ100 приведена на черт. 25.

2. Армирование камней длиной 3,0 м приведено на черт. 26 и 27; детали армирования приведены на черт. 28 — 32 и в табл. 13.

3. Спецификация арматурных изделий на один камень приведена в табл. 14.

Расход стали на одно арматурное изделие и на один камень приведен в табл. 15 и 16.

Установка монтажных петель камней типов БР100 и БВ100

Черт. 25

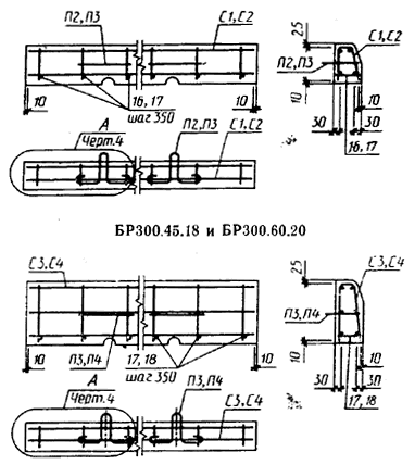

Армирование камней марок БР300.30.15, БР300.30.18, БР300.45.18 и БР300.60.20

БР300.30.15 и БР300.30.18

Черт. 26

Армирование камней марок ВУ300.30.29 и БУ300.30.32

Черт. 27

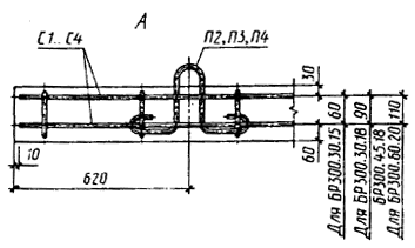

Деталь армирования камней

Нижние стержни сеток и поз. 16 — 18 условно не показаны.

Черт. 28

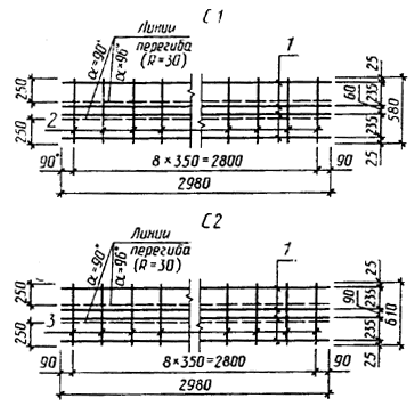

Арматурные сетки С1 и С2

Черт. 29

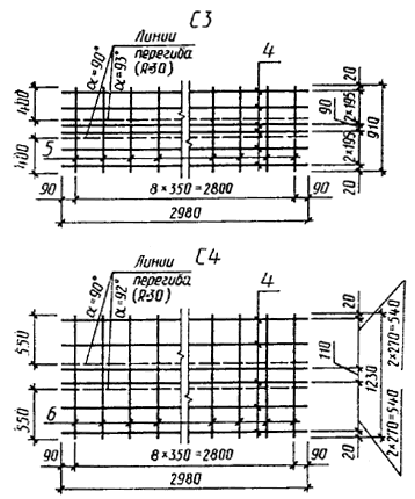

Арматурные сетки С3 и С4

Черт. 30

Арматурные сетки С5 — С8

Черт. 31

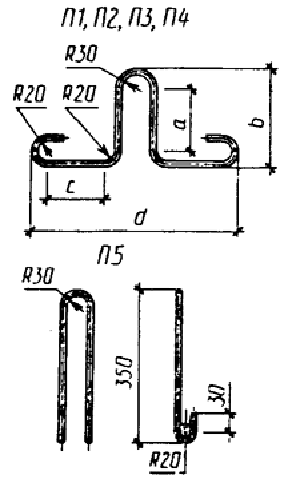

Монтажные петли П1 — П5

Черт. 32

Таблица 13

мм

Марка изделия	а	b	с	d
П1	90	150	75	285
П2	120	190	125	430
П3	150	220	125	430
П4	170	240	125	430

Таблица 14

Спецификация арматурных изделий на один камень

	Сетка		Отдельные стержни		Петля
Марка камня	Марка	Кол., шт.	Поз.	Кол., шт.	Марка	Кол., шт.
БР 100.30.15 БР100.30.18	¾	¾	¾	¾	П1
БР300.30.15	С1		16		П2
БР300.30.18	С2		17		П3	2
БР300.45.18	С3	1		9
БР300.60.20	С4		18		П4
БУ300.30.29	С5, С7		¾	¾	П5
БУ300.30.32	С6, С8

							выборка стали
Марка изделия	Поз.	Диаметр, мм	Длина, мм	Кол., шт.	Общая длина, м	Масса, кг	Диаметр, мм	Масса поз., кг	Масса изделия, кг
С1	1	8A-I	2980	4	11,92	4,71	8A-I	4,71	5,87
	2	6A-I	580	9	5,22	1,16	6A-I	1,16
С2	1	8A-I	2980	4	11,92	4,71	8A-I	4,71	5,93
	3		610	9	5,49	1,22		1,22
С3	4		2980	6	17,88	3,97		5,79	5,79
	5	6A-I	910	9	8,19	1,82	6A-I
С4	4		2980	6	17,88	3,97		6,43	6,43
	6		1230	9	11,07	2,46
С5	1	8A-I	2980	2	5,96	2,35	8A-I	2,35	2,99
	7	6A-I	320	9	2,88	0,64	6Д-I	0,64
С6	1	8A-I	2980	2	5,96	2,35	8A-I	2,35	3,05
	8	6A-I	350	9	3,15	0,70	6A-I	0,70
С7	1	8A-I	2980	3	8,94	3,53	8A-I	3,53	4,39
	9	6A-I	430	9	3,87	0,86	6A-I	0,86
С8	1	8A-I	2980	3	8,94	3,53	8A-I	3,53	4,45
	10		460	9	4,11	0,92		0,02
П1	11	6А-I	710		0,71	0,16	6A-I	0,16	0,16
П2	12	8A-I	900		0,90	0,36	8A-I	0,36	0,3
П3	13		960		0,96	0,38		0,38	0,38
П4	14	10A-I	1000		1,00	0,62	10A-I	0,62	0,62
П5	15	8A-I	890	1	0,89	0,35	8A-I	0,35	0,35
Отдельные	16		130		0,13	0,03		0,03	0,03
стержни	17	6A-I	160		0,16	0,04	6A-I	0,04	0,04
	18		180		0,18

Таблица 16

Расход стали на один камень

Марка	Арматурная сталь класса А-I по ГОСТ 5781, кг
камня	Диаметр, мм			Итого
	6	8	10
БР 100.30.15	0,32	¾		0,32
БР100.30.18
БР300.30.15	1,43	5,43	¾	6,86
БР300.30.18	1,58	5,47		7,05
БР300.45.18	6,15	0,76		6,91
БР300.60.20	6,79	¾	1,24	8, 03
БУ300.30.29	1,50	6,58	¾	8,08
БУ300.30.32	1,62			8,20
