ВСН 012-88 часть 1, часть 6
8.7. После очистки полости любым способом на концах очищенного участка следует устанавливать временные заглушки, предотвращающие повторное загрязнение участка.
8.8. Характеристика контролируемых параметров при очистке полости, испытании и удалении воды приведены в табл. 19.
Таблица 19
|
№ п/п |
Контролируемый параметр |
Величина параметра
|
Средства измерения |
|
1 |
Содержание кислорода в газовоздушной смеси при продувке и испытании трубопровода природным газом, %
|
Не более 2 |
Газоанализаторы |
|
2 |
Давление, МПа
|
0-32 |
Манометры |
|
3 |
Местоположение очистного или разделительного устройства в трубопроводе
|
- |
Системы обнаружения очистных и разделительных устройств "Импульс", "Полюс"
|
|
4 |
Утечка в трубопроводе при испытании
|
- |
Течеискатели |
|
5 |
Скорость перемещения поршня, км/ч:
|
|
Сигнализаторы прохождения очистных и |
|
|
при промывке
|
1-10 |
разделительных устройств Часы |
|
|
при продувке
|
30-70 |
|
|
|
при удалении воды
|
Не менее 5 |
|
8.9. В случае возникновения отказа, т.е. нарушения герметичности испытываемого участка трубопровода, вызванного разрушением труб, сварных соединений, деталей трубопроводов, запорной и распределительной арматуры и т.д., производится техническое расследование причин отказа.
После выяснения причин отказа поврежденный участок трубопровода подлежит ремонту и повторному испытанию на прочность и проверке на герметичность.
8.10. Техническое расследование отказов осуществляет комиссия (при необходимости межведомственная), назначаемая согласно порядку, установленному соответствующими циркулярными распоряжениями Миннефтегазстроя.
8.11. Основными задачами работы комиссии являются:
изучение и анализ технической документации, опрос свидетелей и должностных лиц;
осмотр в натуре места отказа, проведение необходимых обмеров, составление схемы объекта в месте отказа, фотографирование отказавшего объекта, его отдельных узлов и элементов;
установление очага отказа и его описание;
установление необходимости организации технической экспертизы по вопросам, связанным с выяснением причин отказа, а также проверочных расчетов элементов или конструкций с указанием организаций или лиц, которым поручается выполнение технической экспертизы и проверочных расчетов;
определение мест отбора, отбор и отправка на исследование проб и образцов материалов или элементов конструкций при необходимости дополнительных исследований и испытаний;
анализ информации о характере разрушения и определение очага разрушения, а также установление причины отказа;
установление размера материальных потерь, причиненных отказом;
подготовка предложений и рекомендаций по ликвидации последствий отказа;
подготовка рекомендаций по предупреждению отказов в будущем.
8. 12. Если в числе предполагаемых причин отказа имеет место низкое качество труб, то в составе комиссии должен быть представитель завода-поставщика труб.
8.13. Организация и оплата проведения экспертизы, лабораторных исследований и других работ, связанных с расследованием отказа, а также техническое оформление материалов расследования обеспечиваются строительно-монтажной организацией, проводящей строительство и испытания объекта, на котором произошел отказ.
8.14. По требованию комиссии строительная организация должна быть готова представить следующую документацию:
проект участка трубопровода в месте отказа;
исполнительную съемку;
журнал сварочных работ;
журнал изоляционных работ;
акты производства и приемки работ;
сертификаты на трубы и детали, паспорта на оборудование;
акт и журнал испытаний;
график подъема давления.
8.15. По результатам изучения и анализа технической документации комиссия устанавливает:
соответствие выполнения строительно-монтажных работ требованиям проекта;
соответствие примененных при сооружении исследуемого участка трубопровода труб, оборудования, материалов требованиям проекта.
8.16. По результатам обследования места отказа комиссия составляет схему разрушенной части трубопровода с привязкой к пикетам и с указанием следующих данных:
расположения и размеров разрушения, размеров разбросанных кусков труб с привязкой их к оси трубопровода;
размеров котлована (при наличии выброса грунта);
зоны теплового воздействия (в случае возгорания при отказе).
8.17. По результатам технического расследования комиссия составляет акт, содержащий характеристику объекта, описание места отказа, данные об очаге отказа, обоснование и указание причин отказа, сведения о потерях в результате отказа, выводы и предложения по предупреждению отказов. При необходимости дополнительных исследований металла и других материалов, проведения поверочных расчетов и т.п. в акте должны быть указаны соответствующие организации, которым поручается проведение этих работ.
8.18. Оплата материальных затрат, связанных с ликвидацией последствий отказов, производится после установления причин отказа в установленном порядке.
9. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
На каждом этапе строительства организации, принимающие участие в приемке работ по сооружению трубопроводов, должны следить за строгим соблюдением требований защиты окружающей природной среды, сохранения ее устойчивого экологического равновесия и не допускать нарушений условий землепользования, установленных законодательством по охране природы.
Акты приемки могут быть подписаны только при условии выполнения исполнителями работ всех предусмотренных проектом природоохранных мероприятий.
ПРИЛОЖЕНИЯ
Приложение 1
Справочное
Характеристики радиографических пленок
|
Тип пленки |
Разрешающая
способность, мм
|
Относи- тельная чувстви- тельность |
Коэффициент контраст- ности |
Нанос
серебра, г/м
|
Оптическая плотность вуали, е.о.п. |
|
РТ-5
|
140-180 |
1 |
3,5-4,0 |
21 |
0,10 |
|
РТ-4М
|
110-140 |
2 |
3,5 |
25 |
0,15 |
|
РТ-3, РНТМ
|
80-110 |
6 |
3,5 |
23,1 |
0,12-0,16 |
|
РТ-1
|
68-75 |
8 |
2,5-3,0 |
25 |
0,20 |
|
РТ-2
|
73-78 |
5 |
2,1-2,6 |
- |
0,15 |
|
РТ-2 (с усиливающими экранами типа ВП)
|
68-73 |
125 |
3,0 |
- |
0,15 |
|
РТ-СШ (рулонная)
|
80-110 |
6-7 |
3,0 |
23-24 |
0,12-0,15 |
|
Структурикс (Агфа-Геверт, Бельгия):
|
|
|
|
|
|
|
Д4
|
140-180 |
1 |
4,0 |
21 |
0,1 |
|
Д5
|
110-140 |
2 |
4,0 |
23,8 |
0,08 |
|
Д7
|
80-110 |
6-7 |
3,0 |
- |
0,18 |
|
Д10
|
68-75 |
10 |
3,0 |
25,2 |
0,21 |
|
Д2 Индастрекс М (Кодак, США)
|
- Свыше 180 |
0,4 0,4 |
5,0 5,0 |
21,2 - |
0,12 - |
Примечание. В таблице относительная чувствительность пленки РТ-5 принята за единицу.
Приложение 2
Справочное
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКОВ ИЗЛУЧЕНИЯ
Технические характеристики рентгеновских аппаратов непрерывного действия даны в табл.1.
Таблица 1
|
Тип рентгеновского аппарата |
Масса рентгеновского аппарата, кг |
Диапазон регулирования напряжения на |
Максимальный анодный ток, мА |
|
|
|
Моноблок |
Пульт управления |
трубке, кВ |
|
|
РУП-120-5-2
|
45 |
30 |
50-120 |
5 |
|
РАП-160-6П |
45 |
30 |
80-160 |
6 |
|
РАП-160-6Н
|
|
|
|
|
|
РУП-200-5-2
|
85 |
30 |
70-200 |
5 |
|
РАП-220-5П |
65 |
30 |
70-220 |
5 |
|
РАП-220-5Н
|
|
|
|
|
Технические характеристики импульсных рентгеновских аппаратов даны в табл. 2.
Таблица 2
|
Тип импульсного рентгеновского аппарата
|
Напряжение на аноде, кВ |
Потребляемая мощность, ВА |
Частота следования импульсов, Гц |
Срок службы трубки, импульс |
Масса аппарата, кг |
Толщина просвечиваемой стали, мм |
|
РИНА-1Д
|
100 |
250 |
15-20 |
2·10 |
7 |
20 |
|
РИНА-2Д
|
150 |
350 |
10-15 |
2·10 |
12 |
40 |
|
МИРА-1Д
|
160 |
300 |
20-25 |
5·10 |
10 |
5 |
|
МИРА-2Д
|
200 |
400 |
10-15 |
5·10 |
15 |
20 |
|
МИРА-3Д
|
600 |
600 |
4-5 |
1·10 |
22 |
40 |
|
НОРА
|
200 |
400 |
526 |
5 (лет) |
18 |
20 |
Технические характеристики гамма-дефектоскопов даны в табл. 3.
Таблица 3
|
Тип гамма-дефектоскопа |
Максимальная активность источника излучения, Кюри
|
Толщина просвечи- ваемой стали, мм |
Масса радиа- ционной головки, кг |
Тип привода |
Максимальное удаление источника от радиационной головки, м |
|
Гаммарид
|
Jr 192-40,0 Cs 137-5,6 |
1-60 |
12-13 |
Ручной |
0,25 |
|
Гаммарид 192/120 переносной, шланговый (Гаммарид 25М)
|
Jr 192-120,0 Cs 137-5,6 |
1-80 |
16-17 |
Ручной |
12 |
|
Гаммарид 192/120М, переносной (Гаммарид 27)
|
Jr 192-120,0 Cs 137-5,6 |
1-80 |
16-17 |
Электро- механи- ческий, ручной
|
12 |
|
Гаммарид 170/400, переносной (Гаммарид 12М)
|
Jr 192-4,0 Tm 170-400,0 Se 75-4,0 |
1-40 |
8 |
Ручной |
5 |
|
Гаммарид 60/40, передвижной, шланговый
|
Co 60-34,0 |
До 200 |
145 |
Электро- механи- ческий и ручной
|
12 |
|
Стапель 5М
|
Jr 192-12,0 |
1-60 |
8-9 |
Ручной |
- |
|
Магистраль 1*
|
Jr 192-200,0 Cs 137-5,6 |
До 120 |
35 |
Электро- механи- ческий
|
0,25 |
________________
* Магистраль 1 предназначена для комплектации внутритрубных самоходных установок типа АКП.
Технические характеристики внутритрубных самоходных установок даны в табл. 4
Таблица 4
|
Тип (марка), фирма, страна |
Диа- метр контро- лируе- мого трубо- про- вода, м
|
Габа- ритные раз- меры (длина, мм; масса, кг)
|
Источник ионизи- рующего излучения и его пара- метры |
Ско- рость пере- дви- же- ния в трубе, м/мин |
Тип источника питания |
Точ- ность оста- новки у стыка, мм |
Командо- аппарат (тип и характе- ристка изотопа) |
Уста- новка вре- мени экспо- зиции, с |
Преодо- леваемая длина на горизон- тальном участке с контро- лем стыка через 12 м, км
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
АКП 144 (ПАРУС), КЭМЗ, СССР |
1,020- 1,420 |
1200 200 250 |
Изотоп Jr 192-200 Кюри Cs 137-56 Кюри
|
15 |
Аккумуля- торная батарея 2х24В/75 Ач
|
± 3 |
Радиа- ционный Cs137-100 мКюри |
До 300 |
3 |
|
АКП 145, КЭМЗ, СССР |
0,72- 1,420 |
1370 100 |
Изотоп Jr 192-200 Кюри Cs 137-56 Кюри
|
20 |
Аккумуля- торная батарея 24В/75 А ч |
±15 |
То же |
До 600 |
5 |
|
Сирена 1, ЛНПО "Буревестник", СССР
|
0,273- 0,530 |
1500 50 |
Импуль- сный рентге- новский аппарат 200 кВ
|
15 |
Аккумуля- торная батарея 24В/8 А ч |
±10 |
Радиа- ционный Cs137-100 мКюри |
До 600 |
2 |
|
Сирена 2, ЛНПО "Буревестник", СССР
|
0,620- 1,420 |
1200 120 |
Импуль- сный рентге- новский аппарат 250 кВ
|
20 |
Аккумуля- торная батарея 24В/24 А ч |
±10 |
Радиа- ционный Cs137-100 мКюри |
До 600 |
2 |
|
Гаммамат М6 Зауэрвайн, ФРГ
|
0,168- 0,460 |
1800 30 |
Изотоп Jr 192-20 Кюри
|
10 |
Аккумуля- торная батарея 24В/7 А ч
|
±20 |
Радиа- ционный Cs137-100 мКюри |
До 1000 |
2 |
|
Гаммамат М18 Зауэрвайн, ФРГ
|
0,460- 1,420 |
1300 75 |
Изотоп Jr 192-100 Кюри
|
10 |
Аккумуля- торная батарея 24В/20 А ч
|
±20 |
Радиа- ционный Cs137-250 мКюри |
До 1000 |
2 |
|
ДС-40, ГХО "Электрон", НРБ
|
0,273- 0,530 |
1250 45 |
Изотоп Jr 192-100 Кюри
|
До 200 |
Аккумуля- торная батарея 24В/3 А ч
|
±10 |
Радиа- ционный Cs137-100 мКюри |
До 300 |
3 |
|
Велико- британия
|
0,530- 1,420 |
2100 300 |
Рентге- новский аппарат U=300 кВ J=5 мА |
18 |
Аккумуля- торная батарея плюс генератор |
±5 |
Радиа- ционный Cs137 или Кобальт 60-100 мКюри
|
До 1000 |
С гене- ратором до 10 |
|
ГДС-МОО1, ГХО "Электрон"
|
0,530- 1,500 |
1320 86 |
Изотоп Jr 192- 100-120 Кюри
|
12 |
Аккумуля- торная батарея 40В/20 А ч |
±20 |
Радиа- ционный Cs137-100 мКюри
|
- |
8 |
Приложение 3
Рекомендуемое
ВОЗМОЖНЫЕ ВАРИАНТЫ ИМИТАТОРОВ ДЛЯ ВИЗУАЛЬНОГО
ОПРЕДЕЛЕНИЯ ГЛУБИНЫ ДЕФЕКТА СВАРНОГО
ШВА НА РАДИОГРАММАХ

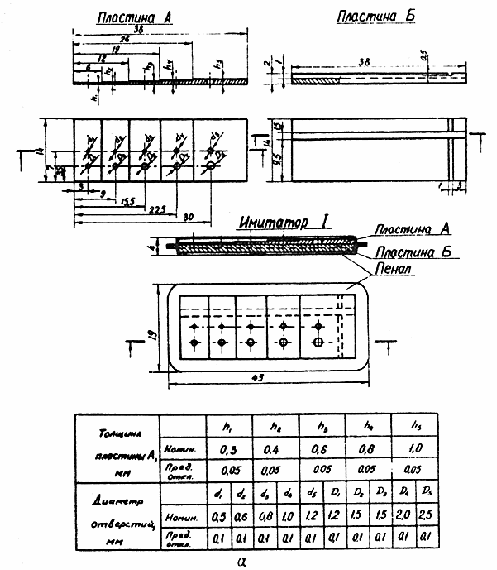

а - вариант I

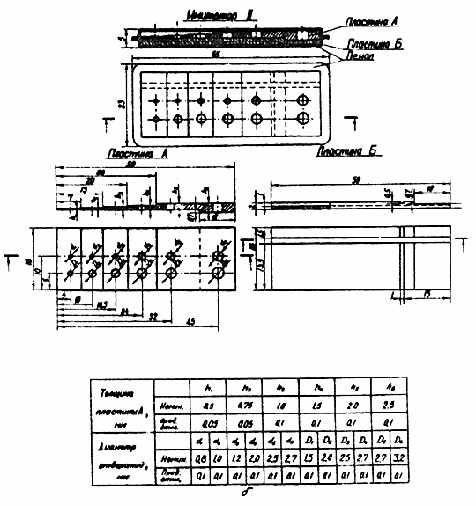

б - вариант II
в - вариант III
