СНиП 2.02.02-85, часть 4

(39)

где – то же. что в формуле (34) ;

и – конечное (стабилизированное) перемещение сооружения, определяемое по указаниям рекомендуемого приложения 14.

7.17. Предельные горизонтальные перемещения сооружения uu не должны быть более 0,75 ulim,

где ulim – горизонтальное перемещение сооружения, соответствующее достижению предельного равновесия системы сооружение–основание по плоскому сдвигу и определяемое по формуле

(40)

где предельное перемещение штампа;

площадь штампа;

А площадь фундамента сооружения;

п i параметр, определяемый в соответствии с указаниями обязательного приложения 3.



РАСЧЕТ ПО ДЕФОРМАЦИЯМ ПЛОТИН

ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ

7.18. Нестабилизированные осадки и горизонтальные перемещения плотин из грунтовых материалов следует определять по указаниям пп. 7.10 и 7.16. В расчетах в случае необходимости должны использоваться решения нелинейной теории упругости, теории консолидации или теории вязкопластичности. При этом необходимо учитывать зависимость проницаемости связных грунтов ядер плотин от уплотнения в процессе консолидации, водонасыщенности и других факторов.

7.19. Осадку плотины следует определять как сумму осадок се основания и тела.

Осадки тела плотины и основания допускается определять методом послойного суммирования по расчетным вертикалям.

Деформацию грунта в каждом слое определяют по компрессионной зависимости. Коэффициент пористости для расчетного момента времени определяют в зависимости от эффективного напряжения.

Осадками и горизонтальными смещениями скального основания, как правило, пренебрегают.

  1. Расчетами определяют:

строительные осадки S с вертикальные перемещения точек плотины к моменту завершения ее строительства;

эксплуатационные осадки Se –дополнительные вертикальные перемещения точек плотины, происходящие с момента окончания строительства до момента завершения консолидации грунтов основания и тела плотины;

суммарная осадка s å грунта тела плотины и основания.

Суммарную осадку тела плотины и основания допускается определять методом послойного суммирования для условий одномерной задачи по указаниям рекомендуемого приложения 15.

Строительную осадку s c необходимо определять как разность суммарной осадки в рассматриваемом слое s å на момент окончания строительства и s å на момент отсыпки этого слоя грунта.

Эксплуатационную осадку s e следует определять как разность суммарной осадки s å на момент завершения консолидации и s å на момент завершения строительства плотины.

7.21. Для расчета строительного подъема в соответствии с указаниями СНиП 2.06.05–84 необходимо определить эксплуатационную осадку гребня плотины. Для уточнения дополнительного объема грунта, укладываемого в плотину, определяют разность между суммарным сжатием грунта на момент завершения консолидации и эксплуатационной осадки точек контура плотины.

РАСЧЕТ ПЕРЕМЕЩЕНИЙ

БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ СООРУЖЕНИЙ

НА СКАЛЬНЫХ ОСНОВАНИЯХ

7.22. Расчет перемещений сооружений, возводимых на скальных основаниях, как правило, следует производить только для сооружений I класса.

7.23. При расчете перемещений, если < 5 ( – ширина напорного фронта сооружения, Н напор на сооружение), следует рассматривать пространственную задачу, если 5 – плоскую. При этом для расчета перемещений сооружений могут быть применены методы линейной и нелинейной теории упругости. Условная толщина cжимаемого слоя основания в расчетах принимается равной ширине подошвы сооружения b .

На стадии технико–экономического обоснования строительства скальное основание допускается рассматривать в виде линейно–деформируемой среды.

7.24. При определении перемещений сооружений следует учитывать давление грунта (наносов или засыпки) на ложе водохранилища, объемные фильтрационные силы в основании, нагрузки от сооружения, передаваемые на основание, и взвешивающее действие воды в берегах при наполнении водохранилища. При расчете перемещений склонов в узких каньонах ( < 2 , 5 ) следует учитывать взвешивающее действие воды и фильтрационные силы после наполнения водохранилища до проектной отметки.

  1. ИНЖЕНЕРНЫЕ МЕРОПРИЯТИЯ

ПО ОБЕСПЕЧЕНИЮ НАДЕЖНОСТИ ОСНОВАНИЙ

ОБЕСПЕЧЕНИЕ СОПРЯЖЕНИЯ

СООРУЖЕНИЙ С ОСНОВАНИЕМ

8.1 При проектировании оснований сооружений необходимо предусматривать мероприятия по сопряжению сооружения с основанием, обеспечивающие устойчивость сооружения, прочность основания (в том числе фильтрационную), допустимое напряженно–деформированное состояние сооружения и его основания при всех расчетных сочетаниях нагрузок и воздействий.

Во всех случаях при проектировании сопряжения сооружения с основанием следует учитывать возможное изменение фильтрационных характеристик и характеристик прочности и деформируемости грунтов в процессе возведения и эксплуатации сооружения.

8.2 . При проектировании сопряжений сооружений с основанием следует, как правило, предусматривать удаление или замену слабых (или ослабленных в процессе строительства) грунтов с поверхности на глубину, ниже которой характеристики грунтов (с учетом возможного их улучшения) удовлетворяют условиям устойчивости сооружения, прочности основания и заданного фильтрационного режима.

Крутизна откосов береговых примыканий сооружений должна быть выбрана из условий обеспечения устойчивости как самих откосов, так и сооружений на периоды строительства и эксплуатации.

8.3. При проектировании сопряжения сооружения со скальным основанием в случаях, если удаление грунта экономически нецелесообразно, для обеспечения выполнения требований устойчивости сооружения или его береговых упоров, прочности и деформируемости основания, для уменьшения объемов удаления скального грунта следует рассматривать следующие мероприятия:

снижение противодавления в основании напорных сооружений и береговых массивах примыканий;

создание уклона в сторону верхнего бьефа на контакте сооружения с основанием ;

создание упора в основании со стороны нижнего бьефа;

применение конструкций, обеспечивающих наиболее благоприятное направление усилий и воздействий на основание и береговые примыкания сооружения;

анкеровку секций сооружения и береговых примыканий;

инъекционное укрепление грунтов основания.

При недостаточной технико–экономической эффективности указанных мероприятий должно быть предусмотрено заглубление подошвы сооружения в более сохранную зону скальных грунтов.

8.4. Для обеспечения устойчивости сооружений на нескальных основаниях, обеспечения прочности и допустимых осадок и смещений при проектировании сопряжения сооружения с основанием в необходимых случаях следует предусматривать устройство верхового и низового зубьев, дренирование малопроницаемых слоев основания, уплотнение и инъекционное укрепление грунтов и другие мероприятия.

При проектировании портовых сооружений следует предусматривать в необходимых случаях устройство каменной постели, разгружающих и анкерующих устройств, а также снятие гидростатического (фильтрационного) давления в грунте за стенкой.

Для сооружений мелиоративного назначения, для которых в процессе эксплуатации допускаются осушение водотока и промораживание всего или части основания, и возводимых на пылевато–глинистых или мелких песчаных грунтах в необходимых случаях в проектах следует предусматривать соответствующие инженерные мероприятия (устройство дренажей, противомиграционные экраны, замену части грунта основания грунтом требуемых свойств и т. п.), исключающие вредные последствия промораживания и оттаивания грунтов для устойчивости сооружения и прочности основания.

8.5. В проектах основания грунтовых плотин, возводимых на нескальном основании, как правило, следует предусматривать подготовку и выравнивание основания, удаление растительного слоя и слоя, пронизанного корневищами деревьев и кустов или ходами землеройных животных, а также удаление грунта, содержащего более 5 % по массе органических включений или такое же количество солей, легко растворимых в воде.

8.6. При проектировании сопряжений плотин из грунтовых материалов с основанием следует предусматривать мероприятия (расчистку поверхности основания, заглубление подошвы плотины, заделку трещин в скальных грунтах, дренаж и т. п.), направленные на обеспечение устойчивости плотин, уменьшение неравномерных деформаций основания и сооружения, предотвращение суффозии и недопустимого снижения прочности грунта основания при его водонасыщении и т. д.

При обосновании допускается строительство грунтовых плотин на основаниях, содержащих водорастворимые включения и биогенные грунты.

8.7. При проектировании сопряжения водонепроницаемых элементов грунтовых плотин, возводимых на скальном основании, должны быть предусмотрены удаление разрушенной скалы, в том числе отдельно лежащих крупных камней и скоплений камней, разделка и бетонирование разведочных геологических и строительных выработок, крупных трещин.

При наличии в основании водонерастворимых, слабоводопроницаемых скальных грунтов, как правило, следует предусматривать только выравнивание поверхности основания под подошвой водонепроницаемого элемента плотины. В остальных случаях следует, как правило, предусматривать следующие мероприятия : устройство бетонной плиты, покрытие скалы торкретом, инъекционное уплотнение части основания, прилегающей к подошве водонепроницаемого элемента.

На участках сопряжения противофильтрационных элементов грунтовых плотин с наклонными неровными поверхностями скальных берегов в проектах следует предусматривать постепенное уположение откоса берегового примыкания от гребня плотины к основанию без резких переломов профиля, с наименьшим экономически обоснованным общим наклоном примыкания. При этом следует, как правило, предусматривать срезку выступающих участков откоса и заполнение углублений бетоном.

На участках сопряжения с основанием частей профиля плотины, выполняемых из более водопроницаемых материалов, чем противофильтрационные устройства, удаление разборной разрушенной (выветрелой) скалы не обязательно.

8.8. В проекте оснований сооружений должны быть указаны мероприятия, обеспечивающие предотвращение в процессе строительства промерзания, выветривания, разуплотнения и разжижения грунтов, а также исключающие возможность фильтрации напорных вод через дно котлована.

8.9. Глубину заложения подошвы сооружений следует принимать минимально возможной с учетом:

типа и конструктивных особенностей сооружений;

характера нагрузок и воздействий на основание;

геологических условий площадки строительства (строительных свойств грунтов, структуры основания, наличия ослабленных поверхностей – слабых прослоев, зон тектонических нарушений и др.) ;

топографических условий территории строительства;

гидрогеологических условий (водопроницаемости грунтов, напоров, уровней и агрессивности грунтовых вод и др.) ;

области размыва грунтов в нижнем бьефе;

глубины сезонного промерзания и оттаивания грунтов;

судоходных уровней воды и др.

Примечание. Для мелиоративных гидротехнических сооружений допускается принимать глубину заложения их подошвы независимо от глубины промерзания, при этом необходимо учитывать указания п. 8.4.

8.10. При проектировании сопряжений бетонных и железобетонных сооружений со скальным основанием следует предусматривать:

для однородных оснований – удаление интенсивно выветрелых грунтов (разборного слоя), имеющих низкие прочностные и деформационные характеристики и слабо поддающихся омоноличиванию из–за наличия глинистого заполнителя в трещинах (при обосновании допускается удалять слабые грунты только с низовой стороны сооружения);

для неоднородных оснований, имеющих крупные нарушения и области глубокого избирательного выветривания, – удаление грунта, объем которого следует принимать на основе результатов анализа напряженного состояния и устойчивости сооружения с учетом возможного укрепления ослабленных областей основания и заделки трещин.

ЗАКРЕПЛЕНИЕ И УПЛОТНЕНИЕ ГРУНТОВ ОСНОВАНИЙ

8.11. Закрепление и уплотнение грунтов в основании сооружений следует предусматривать для изменения прочностных и деформационных характеристик грунтов с целью повышения несущей способности оснований, уменьшения осадок и смещений, а также для обеспечения требуемой проектом водопроницаемости и фильтрационной прочности.

В качестве мероприятий по изменению прочностных и деформационных свойств грунтов могут быть рекомендованы цементация, химические методы закрепления, замораживание грунтов, механическое уплотнение, дренирование массива, устройство набивных свай и т. д.

Закрепление и уплотнение грунтов в основании водоподпорных сооружений, предусматриваемые в проекте с целью уменьшения фильтрации под сооружением или в обход его и устранения опасных последствий фильтрации, должны включать устройство противофильтрационных преград (завес, зубьев, шпунтовых рядов, „стен в грунте", понуров и др.), а также механическое и инъекционное уплотнение грунта.

Примечание. При проектировании укрепления основания следует учитывать, что изменение прочностных и деформационных характеристик грунтов влечет за собой изменение их фильтрационных свойств и наоборот.

8.12. При проектировании подпорных сооружений при необходимости следует предусматривать в первую очередь закрепление грунтов в области, примыкающей к низовой грани сооружения, а также закрепление и уплотнение выходов в пределах контура сооружения и основания крупных трещин, тектонических зон и других разрывных нарушений и прослоек ослабленных грунтов. Сплошное усиление основания должно быть обосновано.

При проектировании подпорных сооружений I и II классов определение способа и объемов работ по укреплению основания должно обосновываться расчетами, а для сооружений I класса при необходимости – и экспериментальными исследованиями напряженно–деформированного состояния сооружения и основания.

Для сооружений III и IV классов на всех стадиях проектирования, а также для сооружений I и II классов на стадии технико–экономического обоснования способы и объемы работ по укреплению основания допускается устанавливать по аналогам.

8.13. При проектировании портовых сооружений на сильнодеформируемых и слабопрочных грунтах следует предусматривать закрепление грунтов в зоне отпора перед лицевой и анкерной стенами, а также в пределах засыпки. В этом случае способ закрепления на стадии технико–экономического обоснования также устанавливается по аналогам. На стадиях проекта и рабочей документации способ укрепления грунта и объем работ определяются на основе расчетов и экспериментальных исследований.

8.14. Устройство противофильтрационных завес (преград) обязательно в тех случаях, когда основание сложено фильтрующими слабоводоустойчивыми и быстрорастворимыми грунтами. При водостойких грунтах устройство завесы должно быть обосновано.

Глубину и ширину противофильтрационной завесы следует обосновывать расчетом или результатом экспериментальных исследований.

При проектировании скальных оснований бетонных плотин рекомендуется рассматривать возможность расположения противофильтрационных завес за пределами зоны трещинообразования под напорной гранью, а также их наклона в сторону верхнего бьефа.

Примечание. Проектирование подземного контура, в том числе противофильтрационных завес и дренажей, должно выполняться в соответствии с требованиями СНиП 2.06.06–85 и СНиП 2.06.05–84.

8.15. На участке сопряжения завесы с подошвой сооружения в целях предотвращения фильтрации в зоне наибольших градиентов напора в проекте следует предусматривать местное усиление завесы дополнительными рядами неглубоких скважин, располагаемых у напорной грани сооружения, параллельной основному ряду (или рядам) скважин, или в пределах самой завесы. Расстояние между дополнительными скважинами допускается принимать большим, чем между основными скважинами в завесе.

8.16. В местах сопряжения противофильтрационных устройств (зубьев, диафрагм, шпунта и т.д.) с основанием или берегами следует предусматривать тщательную укладку и уплотнение грунта с применением для этой цели более устойчивого к суффозии и пластичного грунта, способного кольматировать трещины в скальном основании.

8.17. В проектах оснований водоподпорных сооружений в качестве мероприятия по снижению противодавления следует предусматривать устройство дренажа. В скальных основаниях дренаж следует располагать главным образом со стороны напорной грани сооружения, а при необходимости – и в средней части его подошвы.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

КЛАССИФИКАЦИЯ МАССИВОВ СКАЛЬНЫХ ГРУНТОВ

Таблица 1

Классификация по трещиноватости

Степень трещиноватости

Модуль трещиноватости Mj

Показатель качества породы RQD , %

Очень слаботрещиноватые

Менее 1,5

90–100

Слаботрещиноватые

От 1 , 5 до 5

75–90

Среднетрещиноватые

От 5 до10

50–75

Сильнотрещиноватые

От 10 до 30

25–50

Очень сильнотрещиноватые

Св. 30

0–25

М j число трещин на 1 м линии измерения нормально главной или главным системам трещин;

RQD – отношение общей длины сохранных кусков керна длиной более 10 см к длине пробуренного интервала в скважине.


Таблица 2

Классификация по вoдoпpoницaемocти

Степень водопроницаемости

Коэффициент фильтрации k , м/сут

Удельное водопоглощение q , л/мин

Практически водонепроницаемые

Менее 0,005

Менее 0,01

Слабоводопроницаемые

От 0,005 до 0,3

От 0,01 до 0,1

Водопроницаемые

От 0,3 до 3

От 0,1 до 1

Сильноводопроницаемые

От 3 до 30

От 1 до 10

Очень сильноводопроницаемые

Св.30

Св. 10

Таблица 3

Классификация по деформируемости

Степень деформируемости

Модуль деформации массива Е, 10 3 Мпа

(103 кгс/см 2 )

Очень

слабодеформируемые

Св. 20 (200)

Слабодеформируемые

От 10(100) до 20 (200)

Среднедеформируемые

От 5 (50) до 10 (100)

Сильнодеформируемые

От 2 (20) до 5 (50)

Очень

сильнодеформируемые

Менее 2 (20)

Таблица 4

Классификация по степени выветрелости

Степень выветрелости

Коэффициент выветрелости kw

Сильновыветрелые

Менее 0,8

Выветрелые

От 0,8 до 0,9

Слабовыветрелые

От 0,9 до 1,0

Невыветрелые

1,0

kw – отношение плотности выветрелого образца грунта к плотности невыветрелого образца того же грунта.

Таблица 5

Классификация по характеру нарушения

Характер нарушения сплошности массива

Мощность зоны дробления разломов или ширина трещин

Протяженность

нарушения

Разломы I порядка – глубинные, сейсмогенные

Сотни и тысячи метров

Сотни и тысячи километров

Разломы II порядка – глубинные, несейсмогенные и частично сейсмогенные

Десятки и сотни метров

Десятки и сотни километров

Разломы III порядка

Метры и десятки метров

Километры и десятки километров

Разломы IV порядка

Десятки и сотни сантиметров

Сотни и тысячи метров

Крупные трещины V порядка

Св. 20 мм

Св. 10 м

Средние трещины VI порядка

10–20 мм

1–10 м

Мелкие трещины VII порядка

2–10 мм

0,1–1 м

Тонкие трещины. VIII порядка

Менее 2 мм

Менее 0,1 мм

ПРИЛОЖЕНИЕ 2

Обязательное

МЕТОДИКА ОПРЕДЕЛЕНИЯ НОРМАТИВНЫХ И РАСЧЕТНЫХ ЗНАЧЕНИЙ ХАРАКТЕРИСТИК ПРОЧНОСТИ tg и с ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ МЕТОДАМИ СРЕЗА (СДВИГА) И ТРЕХОСНОГО СЖАТИЯ

Нормативные значения характеристик tg и с n по результатам испытаний методом среза вычисляются по формулам:

(1)

(2)

При получении с n < 0 следует принять с n = 0, а значение tg вновь вычислить по формуле

(3)

В формулах (1) –(3) :

парные частные значения средних нормальных и предельных касательных к плоскости сдвига напряжений, полученные в отдельных испытаниях;

п – число парных значений и , включенных в одну совокупность ( п должно быть не менее 6 ).

Для определения нормативных значений характеристик tg и с n по результатам испытаний методом трехосного сжатия предварительно необходимо вычислить коэффициенты N и М по формулам:

(4)

(5)

При получении M < 0 следует принять М = 0, а коэффициент N вычислить вновь по формуле

(6)

В формулах (4) – (6) :

частные предельные значения максимальных и минимальных напряжений, полученные в отдельных испытаниях ;

n – число парных значений , включенных в одну совокупность (п должно быть не менее 6).

Нормативные значения tg и с n по найденным значениям коэффициентов N и М следует определять по формулам:

(7)

(8)

Расчетные значения прочностных характеристик tg и с I,II в соответствии с указаниями пп. 2.7 и 2.16 должны вычисляться по формулам:

(9)

(10)

При вычислениях значений tg и с II в формулах (9) и (10) следует принимать = 1.

При определении значений tg и с I по формулам (9) и (10) при использовании результатов испытаний методом среза коэффициент следует вычислить по формуле

(11)

Если < , то вместо формулы (11) следует использовать формулу

(12)

Входящие в формулы (11) и (12) значения и следует определять по формулам: ;

; (13)

(14)

В формулах (12) – (14) :

минимальное и максимальное значения нормальных напряжений на поверхности сдвига, ограничивающие расчетный диапазон этих напряжений.

Входящие в формулы (11) и (12) доверительные интервалы должны вычисляться по формуле

(15)

где V коэффициент, принимаемый по таблице в зависимости от параметра , вычисляемого по формуле (18), от числа степеней свободы К = п 2 и от односторонней доверительной вероятности (ее следует принимать равной 0,95);

(16)

при вычислении ;

при вычислении ;

(17)

в формуле (17) п –2 следует заменить на n 1 , если принято cn = 0, а значение tg вычислено по формуле (3) ;

(18)

где

(19)

(20)

При использовании результатов испытаний методом трехосного сжатия значение коэффициента следует определять, используя зависимости (11) –(20), заменив в них

соответственно на

Значение коэффициента V при = 0,95

К


0 , 5

0 , 5 5

0,6

0 ,6 5

0 , 7

0,75

0,8

0 , 8 5

0,9

0,95

1 , 0

3

2,94

2,98

3,02

3,05

3,09

3,11

3,14

3,16

3,17

3,18

3,19

4

2,61

2 , 64

2,67

2,70

2,72

2,74

2 , 75

2,76

2,77

2,78

2,78

5

2,44

2,47

2,49

2,51

2,53

2,54

2,55

2,56

2,57

2,57

2,57

6

2,34

2,36

2,38

2,40

2,41

2,43

2,44

2,44

2,45

2,45

2,45

7

2,27

2,29

2,31

2,33

2,34

2,35

2,36

2,36

2,36

2,36

2,36

8

2,22

2,24

2,26

2,27

2,28

2,28

2,30

2,31

2,31

2,31

2,31

9

2,18

2,20

2,22

2,23

2,24

2,25

2,26

2,26

2,26

2,26

2,26

10

2,15

2,17

2,19

2,20

2,21

2,22

2,23

2,23

2,23

2,23

2,23

11

2,13

2,15

2,16

2,17

2,18

2,19

2,20

2,20

2,20

2,20

2,20

12

2,11

2,13

2,14

2,15

2,16

2,17

2,18

2,18

2,18

2,18

2,18

13

2,09

2,11

2,12

2,14

2,15

2,15

2,16

2,16

2,16

2,16

2,16

14

2,08

2,10

2,11

2,12

2,13

2,14

2,14

2,15

2,15

2,15

2,15

15

2,07

2,08

2,10

2,11

2,12

2,13

2,13

2,13

2,13

2,13

2,13

16

2,06

2,07

2,09

2,10

2,11

2,11

2,12

2,12

2,12

2,1 2

2,12

17

2,05

2,06

2,08

2,09

2,10

2,11

2,11

2,11

2,11

2,11

2,11

18

2,04

2,06

2,07

2,08

2,09

2,1 0

2,10

2,10

2,10

2,1 0

2,10

19

2,03

2,05

2,06

2,07

2,08

2,09

2,09

2,09

2,09

2, 09

2,09

20

2,03

2,04

2,06

2,07

2,08

2,0 8

2,08

2,09

2,09

2, 09

2,09

25

2,00

2,02

2,03

2,04

2,05

2,06

2,06

2,06

2,06

2,06

2,06

30

1,99

2,00

2,02

2,03

2,03

2,04

2,04

2,04

2,04

2,04

2,04

40

1,97

1,99

2,00

2,01

2,01

2,02

2,02

2,02

2,02

2,02

2,02

60

1,95

1,97

1,98

1,99

1,99

2,00

2,00

2,00

2,00

2,00

2,00

80

1,94

1,96

1,97

1,98

1,98

1,99

1,99

1,99

1,99

1,99

1,99

> 100

1,94

1,95

1,96

1,97

1,98

1,98

1,98

1,98

1,98

1,98

1,98

ПРИЛОЖЕНИЕ 3

Обязательное

ОПРЕДЕЛЕНИЕ МОДУЛЕЙ ДЕФОРМАЦИИ ОСНОВАНИЙ ДЛЯ РАСЧЕТА ПЕРЕМЕЩЕНИЙ СООРУЖЕНИЙ

1. В зависимости от видов сооружений и схем расчета перемещений принимаются различные значения модулей деформации Ei , ( Ep,i , Es,i ) Е m . За исходные принимаются значения модулей, определенные компрессионными испытаниями или полевыми опытами на штампах.

2. Модуль деформации i –го слоя Е i следует определять по формулам:

; (1)

(2)

где E’i модуль деформации первичной ( E’p,i ) или вторичной( E’s,i ) ветви компрессионной кривой;

(3)

(4)

e 1 коэффициент пористости грунта, соответствующий напряжению от собственного веса грунта в середине i г o слоя основания ;

e 2 коэффициент пористости грунта, соответствующий суммарному напряжению ( напряжение от веса сооружения в середине i го слоя основания);

v коэффициент поперечного расширения грунта i– го слоя;

mpl коэффициент, принимаемый для пылевато–глинистых грунтов равным отношению модуля деформации, полученного при испытании грунтов штампами, к модулю деформации, полученному при компрессионных испытаниях. При отсутствии указанных данных коэффициент mpl для пылевато–глинистых грунтов твердой и полутвердой консистенций допускается принимать по чертежу в зависимости от коэффициента пористости е и показателя текучести Il . Для пылевато–глинистых грунтов пластичных консистенций и песчаных грунтов коэффициент mpl принимается равным 1 ;

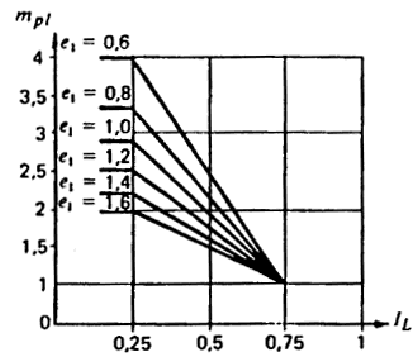

График для определения коэффициента mpl

тс коэффициент, учитывающий размеры фундамента и принимаемый равным 1 для сооружений, имеющих ширину менее 20 м или площадь менее 500 м2 ; в других случаях коэффициент тс определяется по формуле

(5)

где А – площадь фундамента, м2 , определяемая для фундаментов с соотношением как А = lb , а для фундаментов с соотношением > 3– как А = 3 b2 ;

A – площадь, равная 1 м 2 ;

п i параметр, определяемый по результатам испытаний i –го слоя грунта двумя штампами различных площадей A 1 и A 2 под одной и той же нагрузкой по формуле

(6)

В формуле (6):

приращения осадок штампов с площадями A 1 и A 2 от дополнительного давления по результатам испытаний i –го слоя.

При отсутствии данных штамповых испытаний допускается принимать следующие значения параметра n i для грунтов:

Закрыть

Строительный каталог
