ГОСТ 19912-81 (1987), часть 2
ПРИЛОЖЕНИЕ 4
Рекомендуемое
ОПРЕДЕЛЕНИЕ
УСЛОВНОГО ДИНАМИЧЕСКОГО СОПРОТИВЛЕНИЯ
ГРУНТОВ
ПРИ УДАРНО-ВИБРАЦИОННОМ ЗОНДИРОВАНИИ
1. Определение
в МПа (кгс/см
)
надлежит производить по формуле
где
-
скорость ударно-вибрационного зондирования, м/с;
-
коэффициент, учитывающий потери энергии при ударно-вибрационном
зондировании, определяемый по
таблице;
- коэффициент,
учитывающий параметры применяемого оборудования.
Для параметров
оборудования, принятых в табл. 2 настоящего стандарта,
=
224·
Н/см (224·10
кгс/см).
|
Интервал глубины зондирования, м
|
Коэффициент
|
|
Св. 0,5 до 1,5 включ.
" 1,5 " 4,0 "
" 4,0 " 8,0 "
" 8,0 " 12,0 "
" 12,0 " 16,0 "
" 16,0 " 20,0 "
|
0,74
0,72
0,70
0,68
0,65
0,62
|
ПРИЛОЖЕНИЕ 5
Рекомендуемое

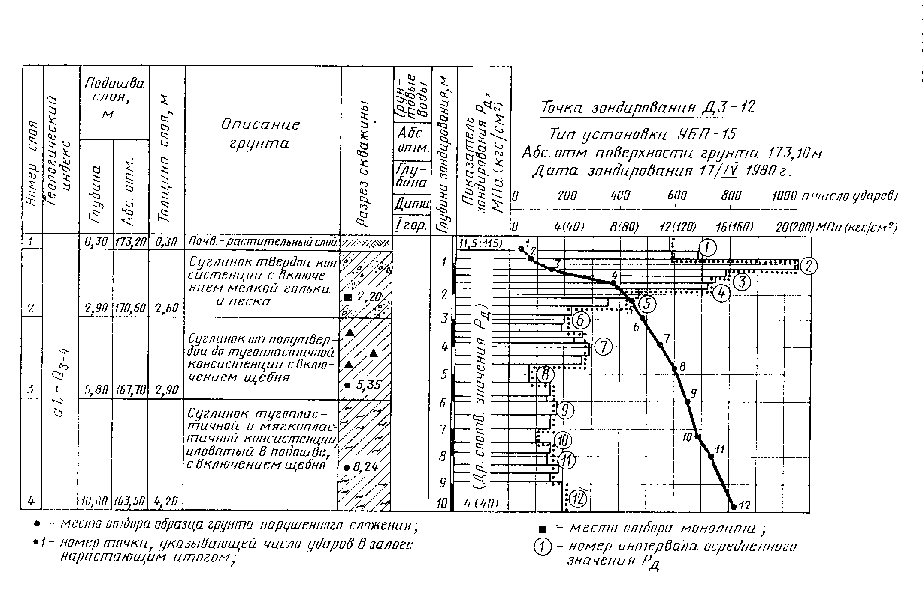

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ
ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ
Скважина № 4
1. ОБЩИЕ ПОЛОЖЕНИЯ
2. ОБОРУДОВАНИЕ
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
