МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЕТОНЫ

ДИЛАТОМЕТРИЧЕСКИЙ МЕТОД УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ


CONCRETES . DILATOMETRIC RAPID METHOD FOR THE DETERMINATION OF FROST-RESISTANCE

Дата введения 1996-09-01

1 Область применения

Настоящий стандарт распространяется на тяжелые и легкие бетоны на цементном вяжущем, кроме бетонов дорожных и аэродромных покрытий.

Стандарт не распространяется на бетон с добавками полимерного вяжущего.

Стандарт устанавливает ускоренный дилатометрический (четвертый) метод определения морозостойкости при однократном замораживании.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.018-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температур 90-1800 К.

ГОСТ 10060.0-95 Бетоны. Методы определения морозостойкости. Общие требования.

ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости.

ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам.

ГОСТ 10181.0-81 Смеси бетонные. Общие требования к методам испытаний.

ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия.

ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций.

3 Определения

3.1 В настоящем стандарте приняты термины и определения по ГОСТ 10060.0.

3.2 Стандартный образец - образец, входящий в комплект дилатометра, изготовленный из того же материала, что и дилатометр.

4 Средства испытания и вспомогательные устройства

4.1 Оборудование для изготовления и испытания бетонных образцов должно соответствовать требованиям ГОСТ 10180.

4.2 Дифференциальный объемный дилатометр в комплекте со стандартными образцами. Стандартный образец должен иметь одинаковую форму и размеры с бетонными образцами.

4.3. Ванны для насыщения образцов.

  1. Керосин.

  2. Вода по ГОСТ 23732.

5 Порядок подготовки к проведению испытания

5.1 Бетонные образцы изготавливают и отбирают по 4.5 - 4.10 ГОСТ 10060.0 и ГОСТ 28570.

5.2 Бетонные образцы измеряют, определяют начальный объем Vo и насыщают водой по 4.11 ГОСТ 10060.0.

6 Порядок проведения испытания

6.1 Насыщенный образец бетона помещают в измерительную камеру дилатомера, во вторую помещают стандартный образец, камеры заполняют керосином и герметизируют.

6.2 Дилатометр с образцами устанавливают в морозильную камеру и выдерживают 30 мин, затем начинают замораживание со скоростью 0,3° С/мин до достижения температуры минус (18± 2) ° С.

Графопостроитель во время замораживания непрерывно фиксирует кривую разности объемных деформаций бетонного и стандартного образцов (рисунок 1).

Рисунок 1 - График зависимости разности объемных деформаций бетонного и стандартного образцов от температуры замораживания


6.3 На графике выделяют скачкообразное изменение разности объемных деформаций np обусловленное переходом воды в лед.

6.4 Определяют значение максимального относительного увеличения разности объемных деформаций бетонного и стандартного образцов по формуле

где ni - значение максимальной разности деформаций бетонного и стандартного образцов при замерзании воды в бетоне, см;

с - постоянная дилатомера, см3 /см (принимают по паспорту на прибор);

Vo - начальный объем бетонного образца, см3 .

6.5 Максимальную относительную разность объемных деформаций бетонных и стандартных образцов при замораживании определяют как среднеарифметическое значение серии из трех бетонных образцов.

6.6 Марку бетона по морозостойкости F определяют по максимальной относительной разности объемной деформации бетонных и стандартных образцов по таблице 1 с учетом вида бетона, формы и размера образцов.

7 Правила обработки результатов испытаний

7.1 Марку бетона по морозостойкости F , выраженную в циклах переменного замораживания и оттаивания в воде, определяют по графику на рисунке 2 или по таблице 1.

1 - для тяжелого бетона; 2 - для легкого бетона

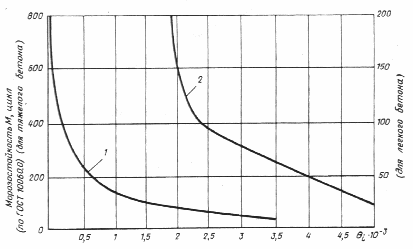

Рисунок 2 - График зависимости морозостойкости бетона от - максимального относительного увеличения разности объемных деформаций бетонного и стандартного образцов при замораживании


Таблица 1

Форма и размер

Вид бетона

Максимальное увеличение разности объемной деформации бетонного и стандартного образцов для марки бетона по морозостойкости

образца, мм


F25

F35

F50

F75

F100

F150

F200

F300

F400

F500

F600

F800

F1000

Куб с

Тяжелый

>3,80

3,80-3,60

3,60-3,50

3,50-2,40

2,40-1,70

1,70-1,00

1,0-0,65

0,65-0,33

0,33-0,20

0,20-0,18

0,18-0,08

0,08-0,05

<0,05

ребром 100

Легкий


3,60

3,50

2,40

1,70

1,00

0,65

0,33

0,20

0,18

0,08

0,05

-

Цилиндр с диаметром и

Тяжелый

>6,00

6,00-5,00

5,00-3,80

3,80-3,25

3,25-1,90

1,90-1,30

1,30-0,75

0,75-0,40

0,40-0,25

0,25-0,18

0,18-0,09

<0,09

-

высотой 70

Легкий

>7,00

7,00-6,00

6,00-5,00

5,00-3,80

3,80-3,40

3,40-2,80

<2,80






-

7.2 Марку бетона по морозостойкости F принимают соответствующей требуемой, если среднеарифметическое значение серии бетонных образцов меньше максимального относительного увеличения разности объемной деформации бетонных и стандартного образцов, указанного в таблице 1.

При совпадении среднеарифметического значения серии бетонных образцов с граничными значениями диапазона назначают меньшую по значению марку бетона по морозостойкости.

7.3 Исходные данные и результаты определения морозостойкости заносят в журнал по форме, приведенной в приложении А.

7.4 Пример ускоренного определения морозостойкости бетона с обработкой результата приведен в приложении Б.


ПРИЛОЖЕНИЕ А

(обязательное)


ФОРМА ЖУРНАЛА УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ БЕТОНА ДИЛАТОМЕТРИЧЕСКИМ МЕТОДОМ


Номер образца

Дата изготовления образца

Размер образца, мм

Объем образцаVo , см3

Дата испытания

Показатели морозостойкости бетона

Марка бетона по морозостойкости F






ni , см

, отн.

М, цикл







































Начальник подразделения

(лаборатории) _____________ ______________________

(подпись) (ф.и.о.)

Ответственное лицо,

проводившее испытание _____________ ______________________ (подпись) (ф.и.о.)

ПРИЛОЖЕНИЕ Б

(информационное)


ПРИМЕР УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ БЕТОНА


1 Исходные данные

Испытанию подлежит бетон следующего состава, кг/м3 : цемент - 332, щебень - 1310, песок - 590, вода - 177.

Материалы для изготовления бетона: цемент завода «Гигант» ПЦ-400, гранитный щебень Академического карьера фракции 5-20 мм, песок тучковский Мкр = 1,87. Изготавливают три образца бетона размером 100х100х100 мм и помещают в камеру нормального твердения.

Требуется определить морозостойкость бетона в возрасте 28 сут.


2 Определение показателя морозостойкости

2.1 Образцы бетона насыщают водой по 4.11 ГОСТ 10060.0.

2.2 Насыщенный образец помещают в измерительную камеру дилатометра, во вторую камеру помещают стандартный образец, затем обе камеры заполняют керосином и герметизируют.

2.3 Дилатометр с образцами устанавливают в морозильную камеру и после 30 мин выдержки начинают замораживание со скоростью 0,3 ° С/мин до достижения температуры минус (18± 2) ° С.

2.4 На графике показателя разности объемных деформаций бетонных и стандартного образцов находят скачкообразное изменение ni для каждого образца из серии

n1 = 2,4 см; n2 = 2,5 см; n3 = 2,6 см.

2.5 Определяют значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов по формуле (1)

где с = 0,258 см3 /см (с - постоянная дилатометра)

;

2.6 Вычисляют среднеарифметическое значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов при замораживании для серии из трех образцов

2.7 По таблице 1 определяют марку бетона по морозостойкости, которая составляет согласно 7.2 F200 .



Ключевые слова: дилатометр, стандартный образец, разность объемных деформаций
