ГОСТ 2.101-68 (1995)

ЕСКД. Виды изделий.

ГОСТ 2.101-68*

(СТ СЭВ 364-76)


УДК 62(084.11):006.354 Группа Т52


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


Единая система конструкторской документации


ВИДЫ ИЗДЕЛИЙ


Unified system for design documentation.

Types of products


Дата введения 1971-01-01



УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.


ВЗАМЕН ГОСТ 5290-60


ПЕРЕИЗДАНИЕ (март 1995 г.) с Изменением № 1, утвержденным в декабре 1984 г. (ИУС № 3-85)



1. Настоящий стандарт устанавливает виды изделий всех отраслей промышленности при выполнении конструкторской документации.

Стандарт соответствует СТ СЭВ 364-76.

2. Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.

3. Изделия, в зависимости от их назначения, делят на изделия основного производства и на изделия вспомогательного производства.

К изделиям основного производства следует относить изделия, предназначенные для поставки (реализации).

К изделиям вспомогательного производства следует относить изделия, предназначенные только для собственных нужд предприятия (объединения), изготовляющего их.

Изделия, предназначенные для поставки (реализации) и одновременно используемые для собственных нужд предприятием, изготовляющим их, следует относить к изделиям основного производства.

(Измененная редакция, Изм. № 1).

4. Устанавливаются следующие виды изделий:

а) детали;

б) сборочные единицы;

в) комплексы;

г) комплекты.

5. Изделия, в зависимости от наличия или отсутствия в них составных частей, делят на:

а) неспецифицированные (детали) - не имеющие составных частей;

б) специфицированные (сборочные единицы, комплексы, комплекты) - состоящие из двух и более составных частей.

Примечание. Понятие "составная часть" следует применять только в отношении конкретного изделия, в состав которого она входит. Составной частью может быть любое изделие (деталь, сборочная единица, комплекс и комплект).

6. Определение видов изделий и их структура приведены в таблице и на схеме.


Вид изделия

Определение

Деталь

Изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например: валик из одного куска металла, литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы; (без арматуры); отрезок кабеля или провода заданной длины. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), независимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склейки, сшивки и т. п., например: винт, подвергнутый хромированию; трубка, спаянная или сваренная из одного куска листового материала; коробка, склеенная из одного куска картона

Сборочная единица

Изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опрессовкой, развальцовкой, склеиванием, сшивкой, укладкой и т. п.), например: автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.


К сборочным единицам, при необходимости, также относят:


а) изделия, для которых конструкцией предусмотрена разборка их на составные части предприятием-изготовителем, например, для удобства упаковки и транспортирования;


б) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например: электрооборудование станка, автомобиля, самолета; комплект составных частей врезного замка (замок, запорная планка, ключи);


в) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение, совместно уложенных на предприятии-изготовителе в укладочные средства (футляр, коробку и т. п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например: готовальня, комплект концевых плоскопараллельных мер длины

Комплекс

Два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.


Каждое из этих специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например: цех-автомат; завод-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.


В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например: детали и сборочные единицы, предназначенные для монтажа комплекса на месте его эксплуатации; комплекс запасных частей, укладочных средств, тары и др.

Комплект

Два и более изделия, несоединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т. п.


К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и (или) деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например: осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями

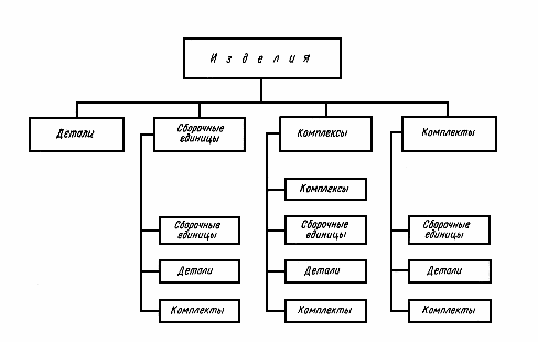

Виды изделий и их структура


7. К покупным относятся изделия, не изготовляемые на данном предприятии, а получаемые им в готовом виде, кроме получаемых в порядке кооперирования.

К изделиям, получаемым в порядке кооперирования, относят составные части разрабатываемого изделия, изготовляемые на другом предприятии по конструкторской документации, входящей в комплект документов разрабатываемого изделия.
