ГОСТ 26607-85

(СТ СЭВ 4416-83) Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски.

ГОСТ 26607-85

(СТ СЭВ 4416-83 )


УДК 624.04: 006.354 Группа Ж02


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ

ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ


Функциональные допуски


System of ensuring geometrical

parameters аccuracy in construction.

Functional tolerances


ОКСТУ 5003

Дата введения 1986-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя

Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя

Центральным научно-исследовательским институтом строительных конструкций (ЦНИИСК) им. В.А. Кучеренко Госстроя СССР

Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР


2. ИСПОЛНИТЕЛИ

Д.М.Лаковский (руководитель темы); И.В.Колечицкая; А.В.Цареградский; Л.C.Экслер; Л.А.Вассердам; Б.И.Беляев; В.Д.Райзер, д-р техн. наук; В.В.Волков, канд. техн. наук; У.П.Шибаев, канд. техн. наук; В.В.Тишенко


3. ВНЕСЕН Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя

Директор В.С. Егерев


4. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 28 июня 1985 г. № 102


1. Настоящий стандарт распространяется на проектирование и строительство зданий, сооружений и их элементов и устанавливает номенклатуру и основные принципы назначения функциональных допусков геометрических параметров в строительстве.

Стандарт соответствует СТ СЭВ 4416-83 в части, указанной в справочном приложении 1.

Пояснения терминов, применяемых в настоящем стандарте, приведены в справочном приложении 2.


2. В соответствии с требованиями настоящего стандарта в проектной документации, а также во вновь разрабатываемых и пересматриваемых стандартах и других нормативно-технических документах, содержащих требования к точности геометрических параметров зданий, сооружений и их элементов, устанавливают точность функциональных геометрических параметров.


3. Функциональными допусками регламентируют точность размеров, формы и положения элементов зданий и сооружений.

Номенклатура функциональных допусков приведена в рекомендуемом приложении 3.


4. Функциональные допуски , функциональные предельные отклонения или предельные значения функциональных геометрических параметров, которыми в соответствии с ГОСТ 21778-81 регламентируется точность этих параметров на стадии проектирования, назначают исходя из предъявляемых к строительным конструкциям функциональных требований.


5. Функциональные требования по уровню надежности строительных конструкций, а также конструктивные, технологические, эстетические, экономические и другие требования, принимаемые для назначения допусков, должны обеспечивать соблюдение эксплуатационных показателей зданий, сооружений и их элементов в допустимых пределах.


6. Функциональные допуски рассматриваются как компенсаторы технологических погрешностей и возможность обеспечения принимаемых значений этих допусков должна проверяться на стадии проектирования расчетом точности геометрических параметров зданий, сооружений и их элементов по ГОСТ 21780-83.


7. В зависимости от учитываемой в расчете точности допускаемой вероятности появления действительных значений функционального геометрического параметра ниже минимального или выше максимального значения , при назначении функциональных допусков устанавливают соответствующие им значения стандартизированной случайной величины и (рекомендуемое приложение 4).


8. Допускаемую вероятность появления действительных значений функционального геометрического параметра ниже или выше , т.е. в случаях, когда или , принимают исходя из социальных или экономических последствий отказа строительных конструкций здания, сооружения или их элемента.


9. Значения функциональных допусков принимают в соответствии с числовым рядом по ГОСТ 21778-81.


10. При назначении функциональных допусков и предельных отклонений необходимо указывать способы и условия измерения функциональных геометрических параметров.



ПРИЛОЖЕНИЕ 1

Справочное


ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 26607-85

СТ СЭВ 4416-83


Первый абзац п. 1 ГОСТ 26607-85 соответствует п.1 СТ СЭВ 4416-83.

П. 2 ГОСТ 26607-85 включает требования п. 7 СТ СЭВ 4416-83.

П. 3 ГОСТ 26607-85 включает требования п. 5 СТ СЭВ 4416-83.

П. 4 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.

П. 5 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.

П. 7 ГОСТ 26607-85 соответствует п. 3 СТ СЭВ 4416-83.

П. 8 ГОСТ 26607-85 соответствует п. 4 СТ СЭВ 4416-83.

П. 9 ГОСТ 26607-85 соответствует п. 6 СТ СЭВ 4416-83.

Справочное приложение 2 ГОСТ 26607-85 включает информационное приложение 1 СТ СЭВ 4416-83.

Рекомендуемое приложение 3 ГОСТ 26607-85 включает рекомендуемое приложение 4 СТ СЭВ 4416-83.

Рекомендуемое приложение 4 ГОСТ 26607-85 соответствует рекомендуемому приложению СТ СЭВ 4416-83.


ПРИЛОЖЕНИЕ 2

Справочное


ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ


Функциональный геометрический параметр - геометрический параметр, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.

Функциональный допуск - по ГОСТ 21778-81.

Функциональное предельное отклонение - предельное отклонение геометрического параметра, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.


ПРИЛОЖЕНИЕ 3

Рекомендуемое


НОМЕНКЛАТУРА ФУНКЦИОНАЛЬНЫХ ДОПУСКОВ



Наименование допуска



Схема


Функциональные требования к конструкции, на основе которых определяется значение допуска


1. Допуски размеров 1.1. Допуски расстояния между элементами или характерными участками:

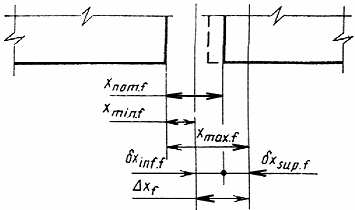

зазора



Эксплуатационные требования.

Эстетическое восприятие

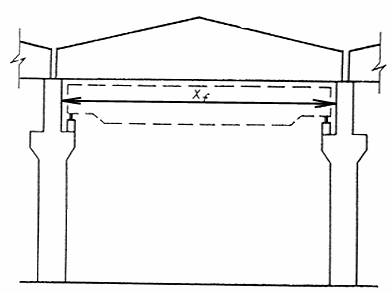

пролета



Размещение в пролете элементов с заданными размерами (связи, перегородки, оборудование, встроенная мебель и т.д.), в том числе подъемно- транспортного оборудования

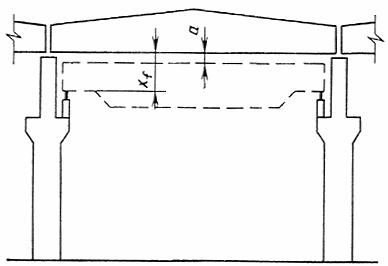

высоты



Размещение по высоте элементов с заданными размерами, в том числе подъемно- транспортного оборудования.

Эксплуатационные требования


1.2. Допуски размеров опирания элементов:

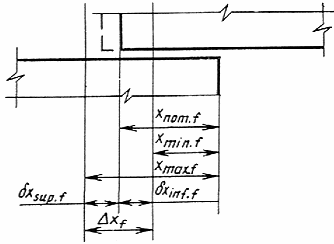

длины опирания



Прочность элемента при

ширины опирания



Прочность элемента при

2.Допуски формы

2.1.Допуски формы профиля:

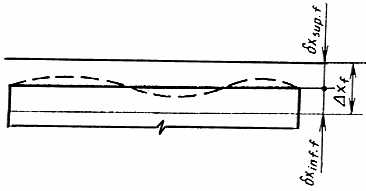

прямолинейности



Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие


формы заданного профиля



Эксплуатационные требования.

Эстетическое восприятие


2.2.Допуск формы поверхности:

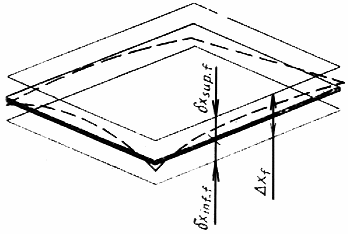

плоскостности



Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие.

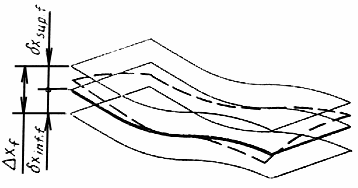

формы заданной поверхности



Прочность (устойчивость) сжатого элемента.

Эксплуатационные требования.

Эстетическое восприятие


3. Допуски положения

3.1. Допуски взаимного положения элементов:


Прочность сопрягаемых элементов

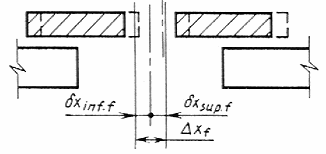

совпадения осей (соосности)


Эксплуатационные требования.

Эстетическое восприятие

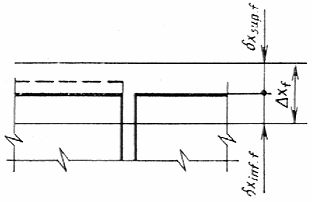

совпадения поверхностей



То же


перпендику- лярности поверхностей


Эксплуатационные требования.

Эстетическое восприятие


заданного угла между поверхностями



Эксплуатационные требования.


3.2. Допуски положения элементов в пространстве:

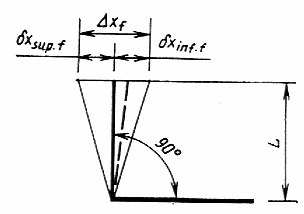

вертикальности



Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие

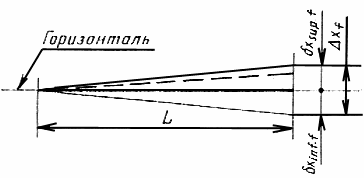

горизонтальности



Эксплуатационные требования.

Эстетическое восприятие

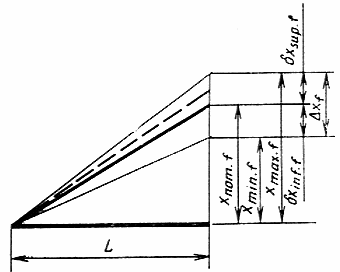

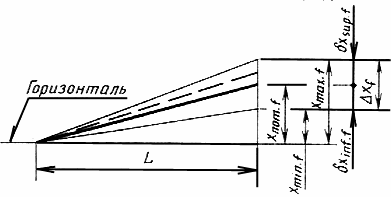

заданного наклона


Эксплуатационные требования.


Условные обозначения: - номинильное значение функционального геометрического параметра; и - допустимые предельные значения функционального геометрического параметра; и - предельные отклонения функционального геометрического параметра; - функциональный допуск.


ПРИЛОЖЕНИЕ 4

Рекомендуемое

Значения и для нормального распределения


Допускаемая вероятность появления действительных значений ниже или выше , %


0,13


0,75


2,0


5,0




3,0



2,4



2,1



1,6
