ГОСТ 26067.1-83

Звенья железобетонные безнапорных труб прямоугольного сечения для гидротехнических сооружений. Конструкции и размеры.

ГОСТ 26067.1-83


УДК 691.328.462: 006.354 Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫХ

ТРУБ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ ДЛЯ

ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ


Конструкция и размеры


Reinforced concrete sections of nonpressure

rectangular cross-section pipes for hydraulic

structures. Structure and dimensions



ОКП 58 6221

Дата введения 1985-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


РАЗРАБОТАНЫ


Министерством мелиорации и водного хозяйства СССР

Министерством мелиорации и водного хозяйства Украинской ССР

Министерством промышленности строительных материалов СССР

Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР


ИСПОЛНИТЕЛИ


С. Н. Путилова (руководитель темы); Е.Ф.Кульженко; Г.М.Реминец, канд. техн.наук; А. С. Герус; В.И.Мелихов, канд.техн.наук; К.А.Маврин, канд. техн.наук; А.Г. Грайфер, канд.техн.наук; А.Л.Ционский, канд.техн. наук; В.С.Широков, канд.техн.наук; А.Е.Шмурнов; В.И.Деньщиков


ВНЕСЕН Министерством мелиорации и водного хозяйства СССР


Зам. министра Б. Г. Штепа


УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 8 декабря 1983 г. N 317


1. Настоящий стандарт распространяется на железобетонные звенья безнапорных труб прямоугольного сечения, предназначенные для прокладки трубопроводов гидротехнических сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним.


2. Звенья должны удовлетворять всем требованиям ГОСТ 26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.


3. Технические показатели звеньев приведены в таблице.


Таблица


Марка звена




Класс бетона

по прочности

на сжатие


Марка бетона

по водонепро-

ницаемости


Расход материалов






Бетон, куб.м

Сталь, кг

ЗТП15.20-1

ЗТП15.20-2

ЗТП20.20-1

ЗТП20.20-2

ЗТП20.20-3

ЗТП25.20-1

ЗТП25.20-2




В22,5







W6




1,93

1,93

1,66

1,66

2,36

2,29

2,29

111,3

126,5

103,3

135,1

174,4

148,3

194,1

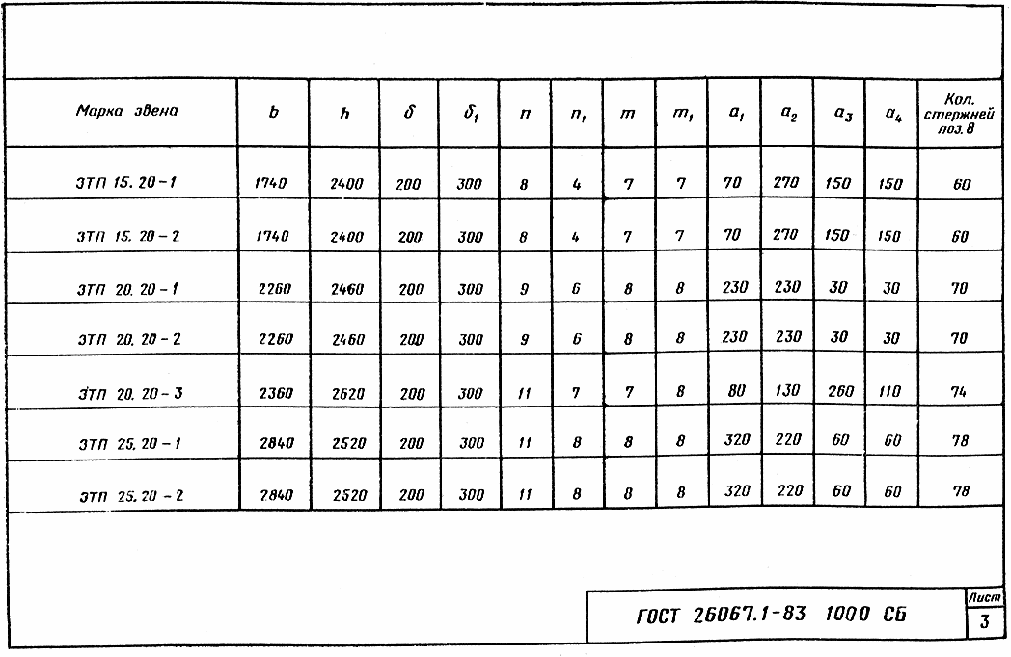

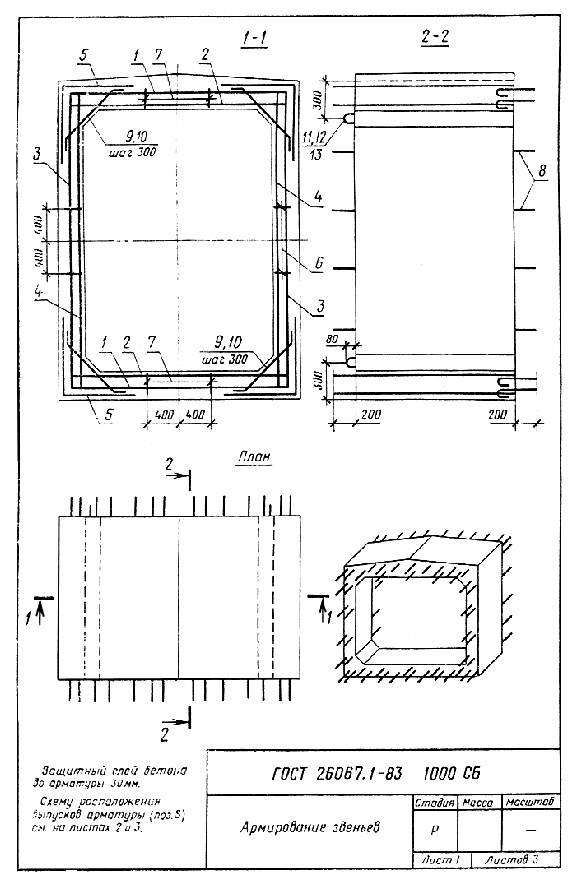

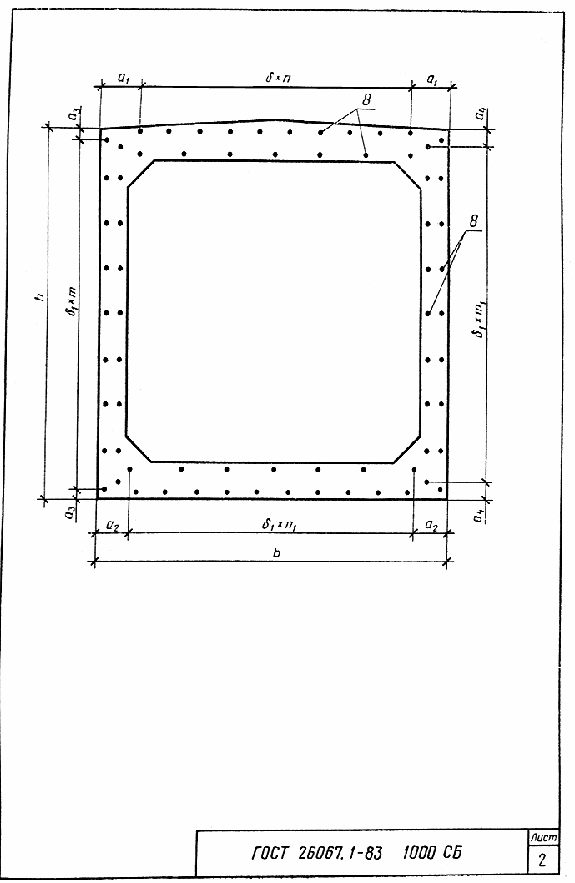

4. Армирование звеньев должно соответствовать указанному на листах 1 - 3 сборочного черт. 1000 СБ ГОСТ 26067.1-83.

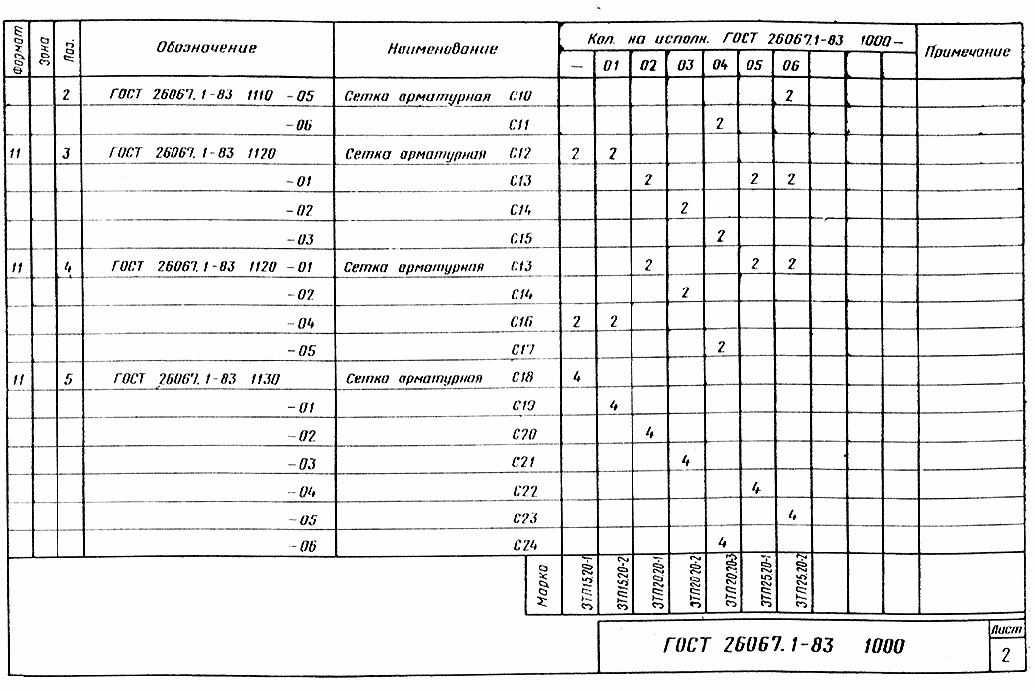

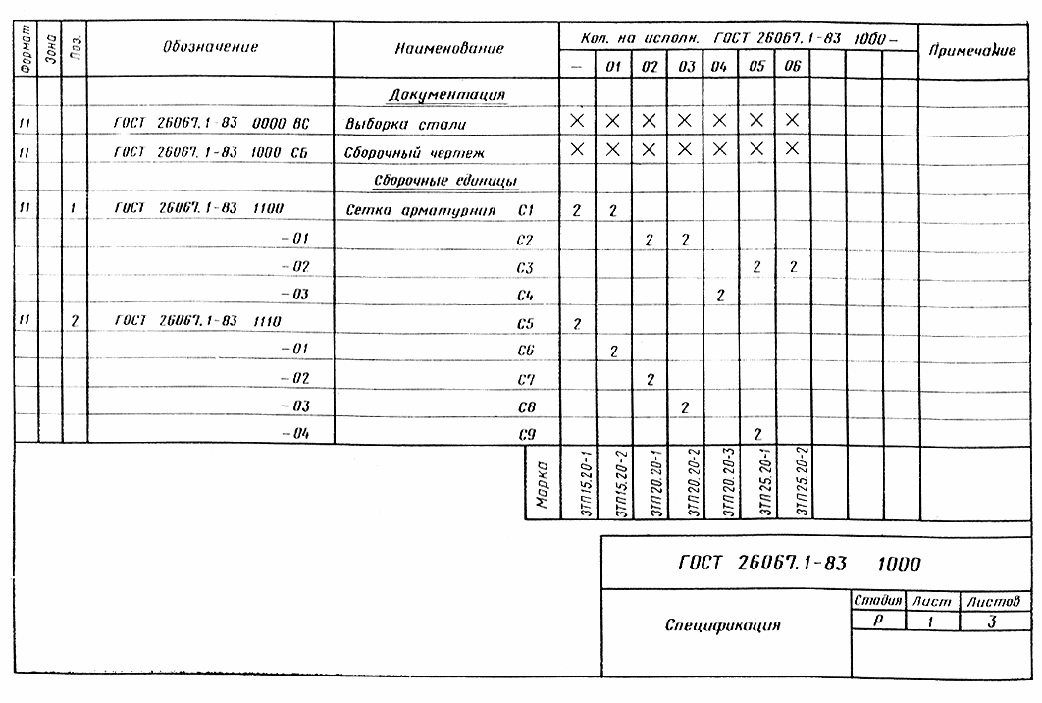

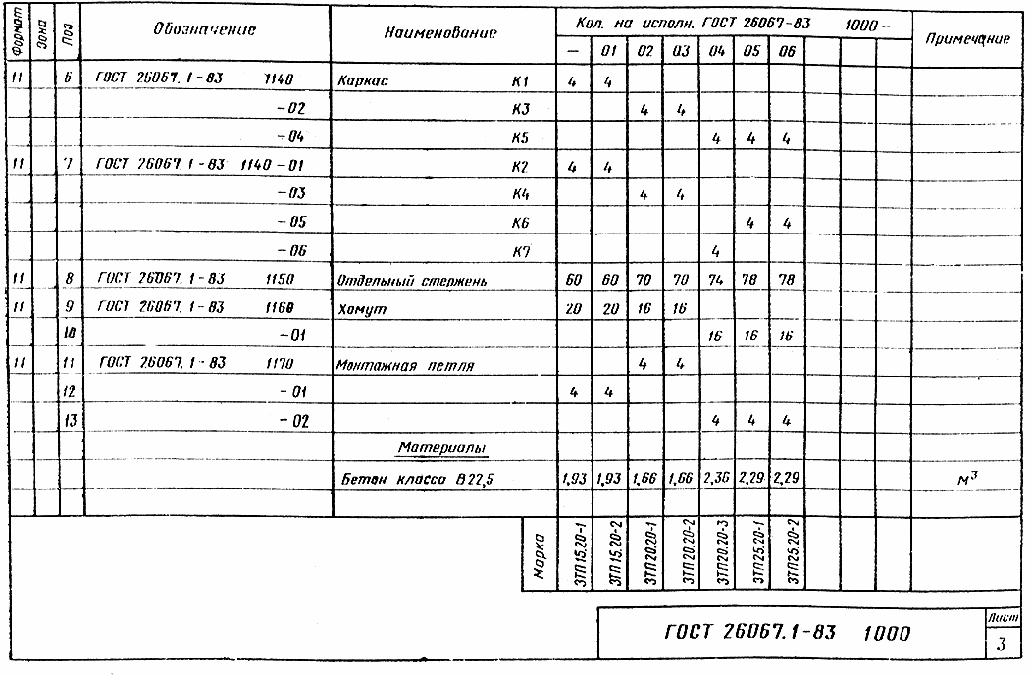

5. Спецификация арматурных изделий на одно звено приведена на листах 1-3 черт.1000; выборка стали - на листе 1 черт.0000 ВС ГОСТ 26067.1-83.

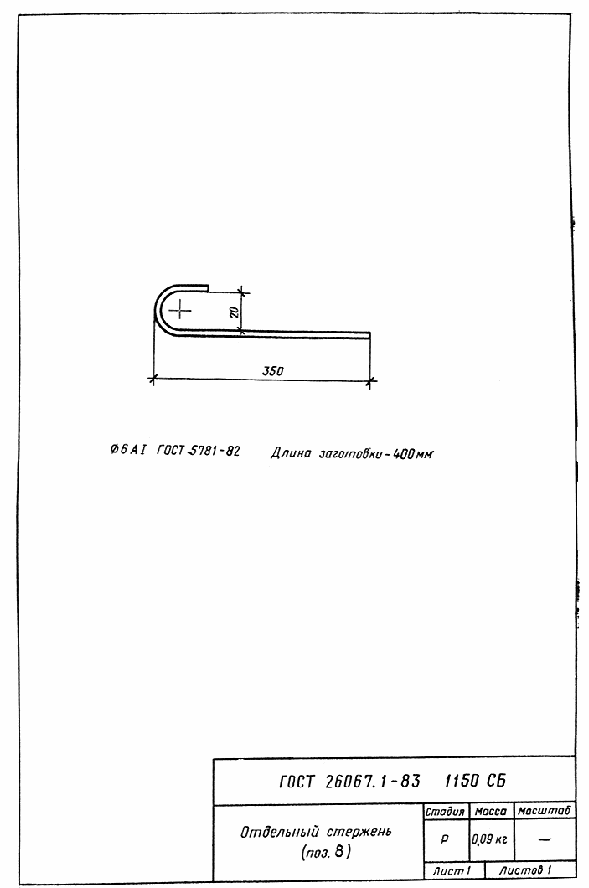

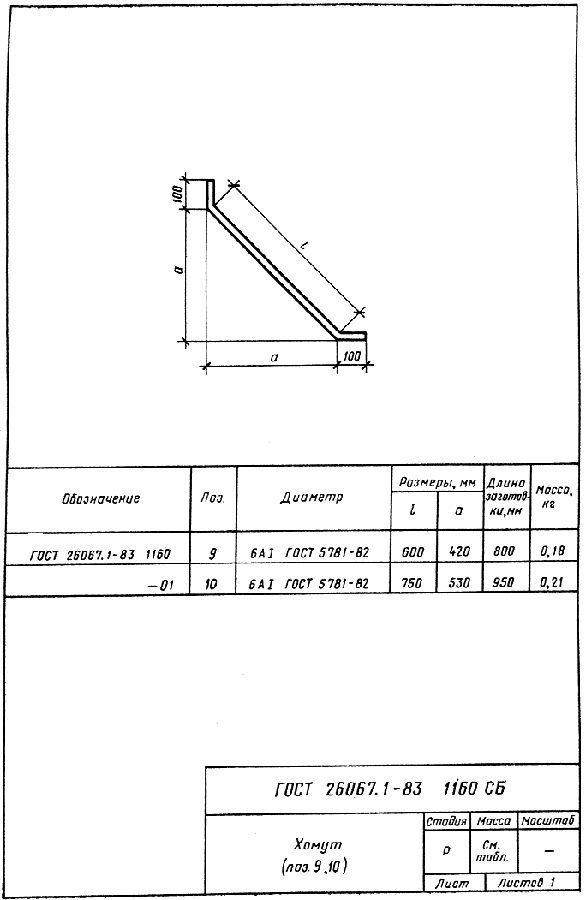

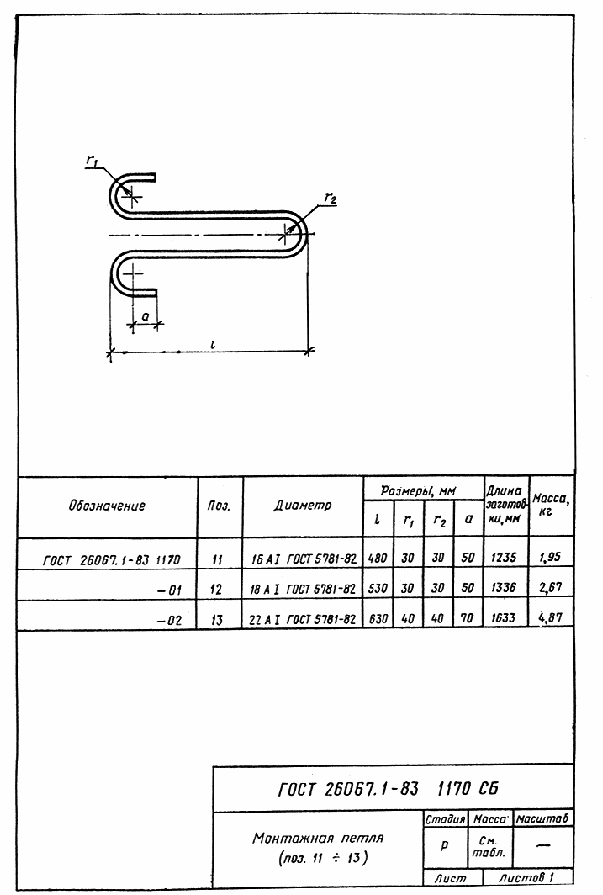

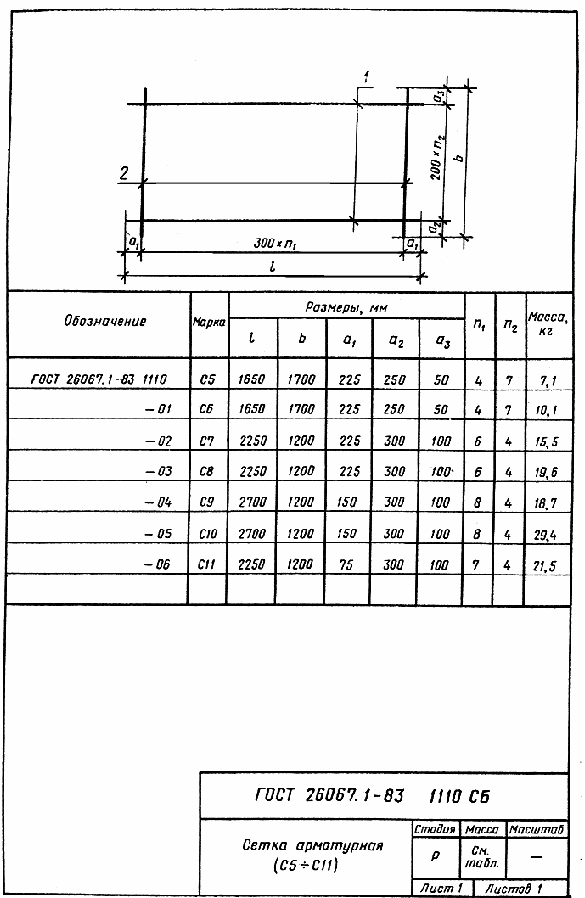

6. Форма и размеры арматурных изделий должны соответствовать указанным на черт. 1100 СБ, 1110 СБ, 1120 СБ, 1130 СБ, 1140 СБ, 1150 СБ, 1160 СБ, 1170 СБ ГОСТ 26067.1-83.

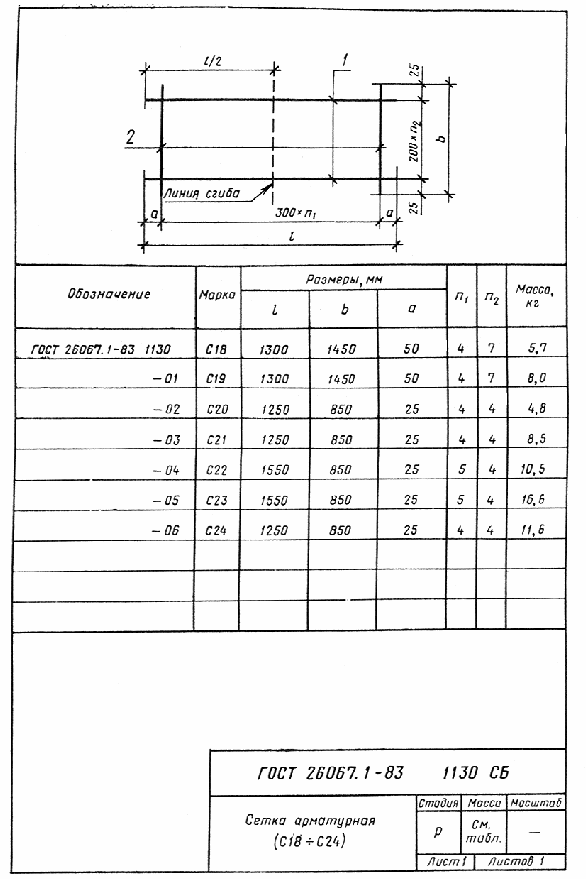

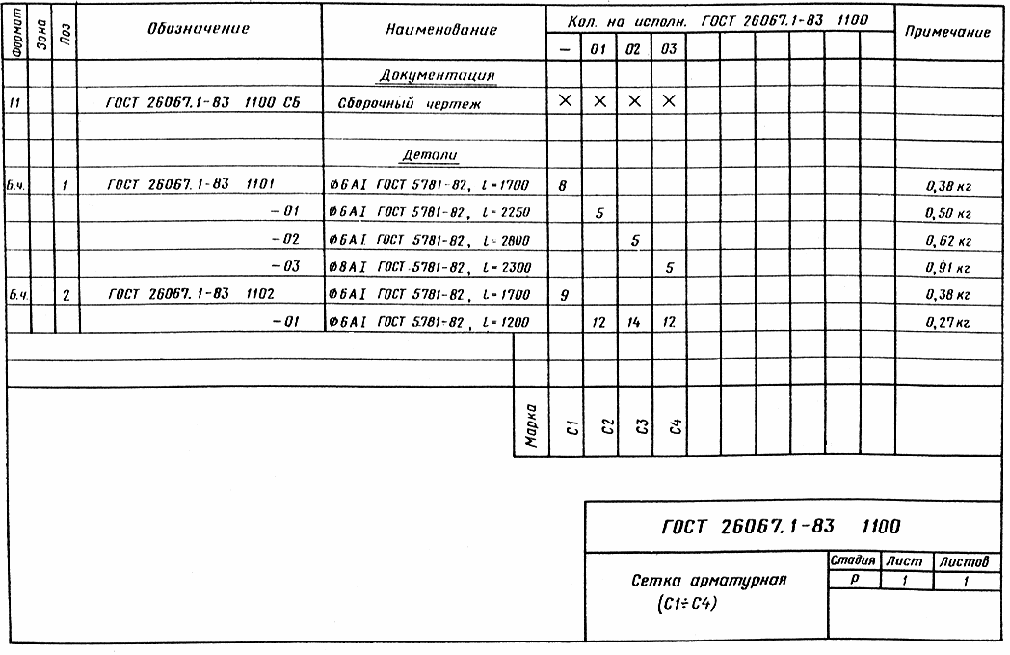

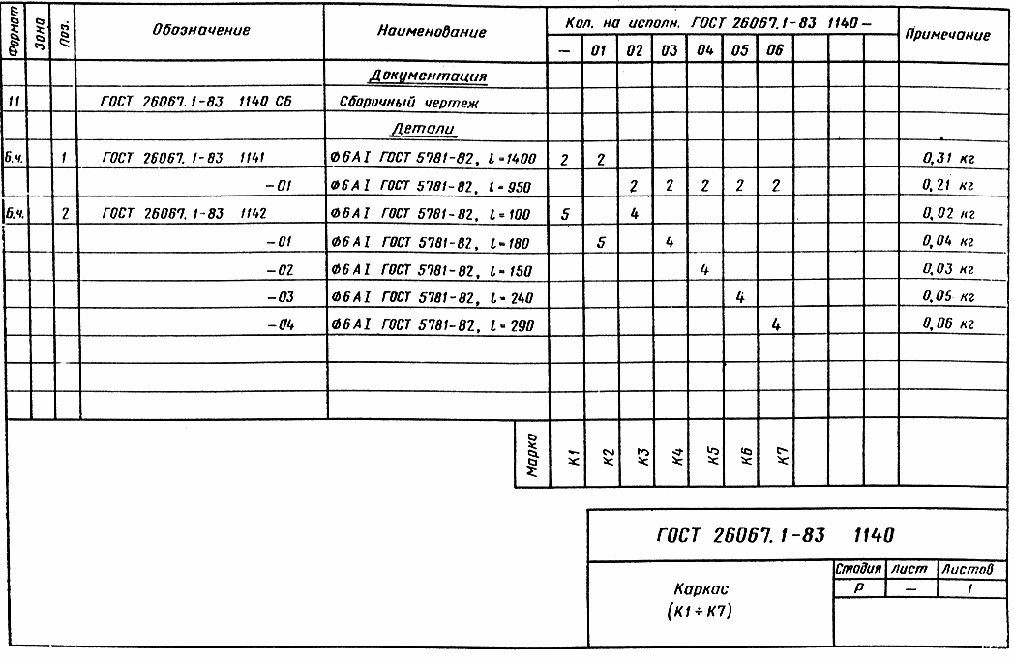

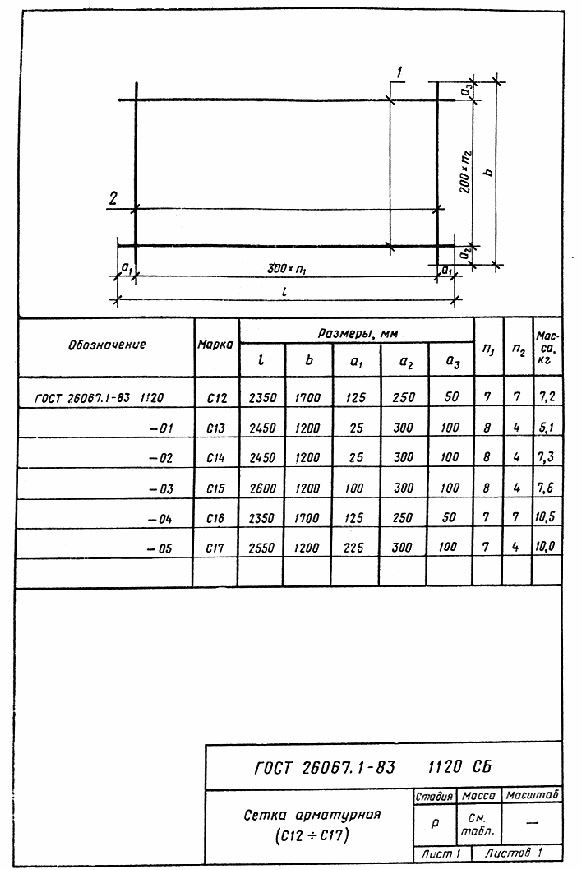

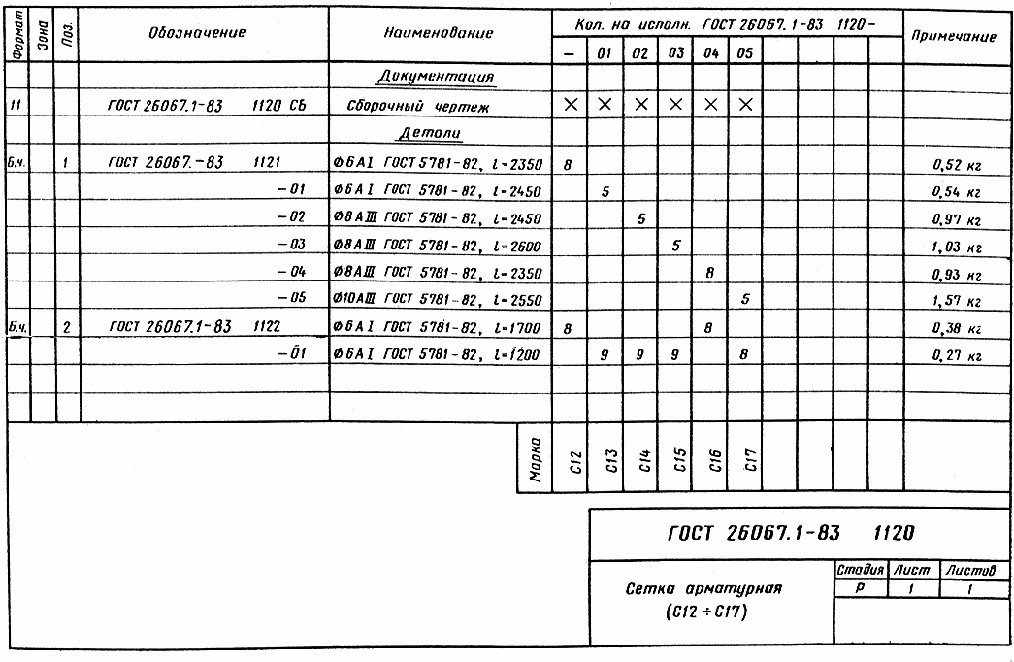

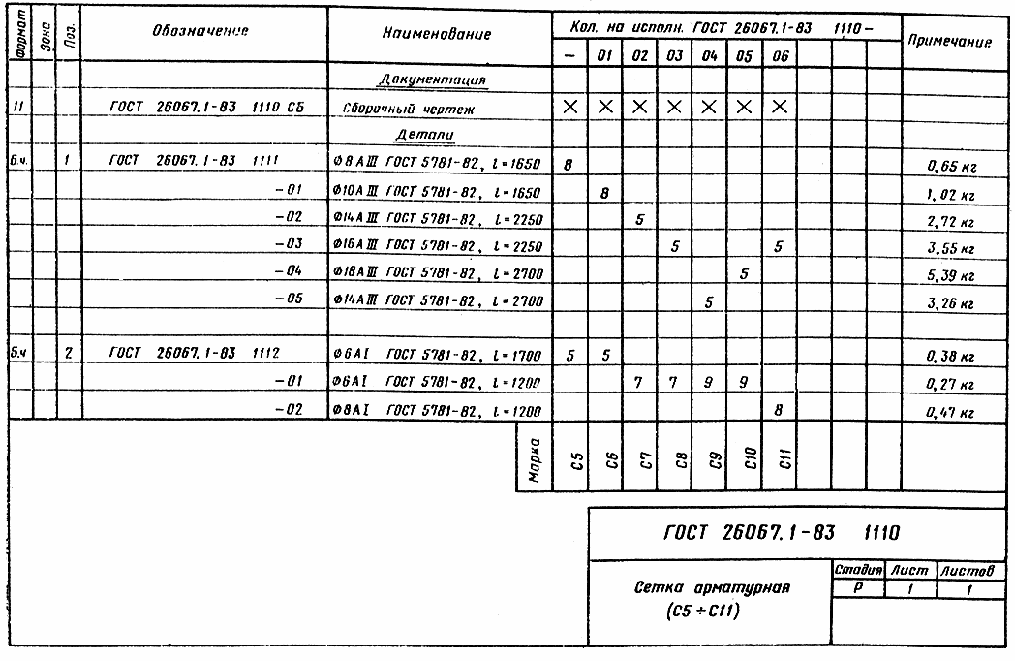

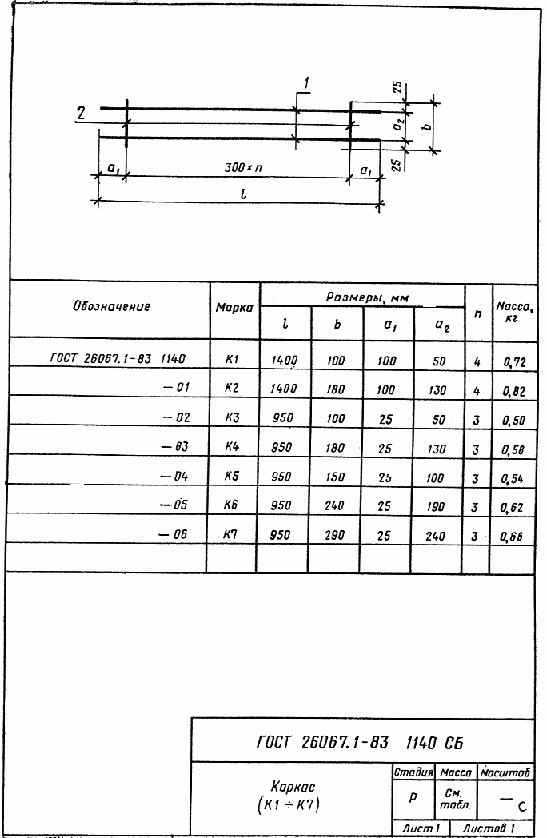

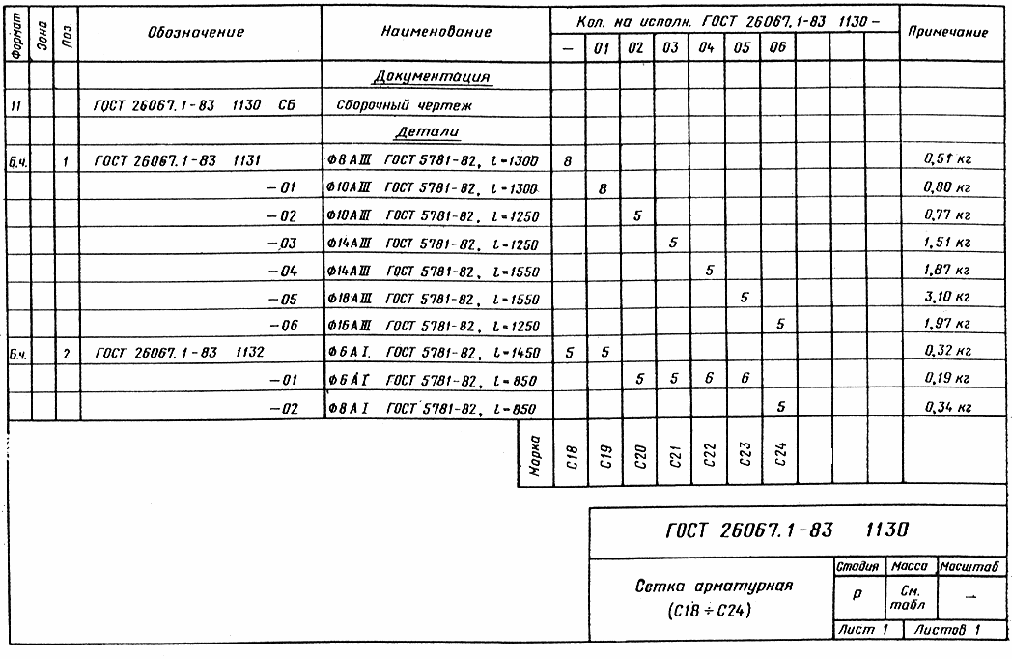

7. Спецификация арматурных изделий сеток приведена на черт.1100, 1110, 1120 и 1130 ГОСТ 26067.1-83, каркасов - на черт. 1140 ГОСТ 26067.1-83.


8. Изготовление каркасов и сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 10922-75 и СН 393-78.


9. Деталь стыка между звеньями трубы и расход стали на один стык приведены в рекомендуемом приложении.








ПРИЛОЖЕНИЕ

Рекомендуемое


Деталь стыка между звеньями трубы



Ведомость расхода стали на один стык между звеньями


Поз.

Кол., шт.

Эскиз

Обозначение

Длина одной позиции, мм

Масса стали на один стык, кг

Примечание

1

2

¾

6АI

ГОСТ 5781-82

1700

1700

2200

2200

2300

2800

2800

1,5

1,5

1,95

1,95

3,6

2,5

2,5


2

4

¾

8AIII

ГОСТ 5781-82

1700







2,7











10 AIII

ГОСТ 5781-82


1700







4,2










14 AIII

ГОСТ 5781-82



2200


2800





106,0


14,5

13,5






16 AIII

ГОСТ 5781-82




2200

2300






13,9








18 AIII

ГОСТ 5781-82







2800







22,4


3

4

¾

6АI

ГОСТ 5781-82

2300

2300

2400



2500

2500

2,0

2,0

2,13



2,25

2,20





8AI

ГОСТ 5781-82




2400

2600






2,13

4,10




4

4

¾

6АI

ГОСТ 5781-82



2400



2500

2500



2,13



2,25

2,20





8AI

ГОСТ 5781-82

2300

2300


2400




3,6

3,6


2,13








10AIII

ГОСТ 5781-82





2600







3,46







Вязальная проволока








0,50

0,60

0,80

1,00

1,40

1,00

1,50





Марка

ЗТП

15.20-1

ЗТП

15.20-2

ЗТП

20.20-1

ЗТП

20.20-2

ЗТП

20.20-3

ЗТП

25.20-1

ЗТП

25.20-2

ЗТП

15.20-1

ЗТП

15.20-2

ЗТП

20.20-1

ЗТП

20.20-2

ЗТП

20.20-3

ЗТП

25.20-1

ЗТП

25.20-2
