ГОСТ 5091-78 (1987)

Изделия скобяные вспомогательные для деревянных окон и дверей. Типы.

ГОСТ 5091-78


УДК 683.35/37:006.354 Группа Ж34


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ

ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ


Типы


Auxillary builders hardware for wooden windows and doors. Tupes


ОКП 49 8500, 49 8600

Дата введения 1980-01-01


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29.


ПЕРЕИЗДАНИЕ (июль 1987 г.) с Изменениями № 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС № 9-82, 4-87).



1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт.1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт.13 и в табл.2.

Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл.1.

Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.

Таблица 1


Условные обозначения типов

Наименования вспомогательных изделий

Рекомендуемые области применения

Номера чертежей

ЗД1

Закрыватель дверной верхнего расположения

Для наружных и внутренних дверей

1

ЗД3

Закрыватель дверной

Для внутренних дверей

3

ЗД4

Закрыватель дверной верхнего расположения

То же

4

ФК1

Фиксатор

Для окон со спаренными створками

5

ФК2

То же

Для окон со спаренными створками и форточных створок

6

ФК3

"

Для окон с раздельными створками

7

ГД

Глазок дверной

Для входных дверей в квартиры

8

ЦД

Цепочка дверная

То же

9

УД1

Упор дверной

Для дверей

10

УД2

То же

То же

11

УО

Упор оконный

Для окон с раздельными створками

12

УГ

Угольник

Для окон

13

НГ

Нагель

Для крепления шиповых соединений

14

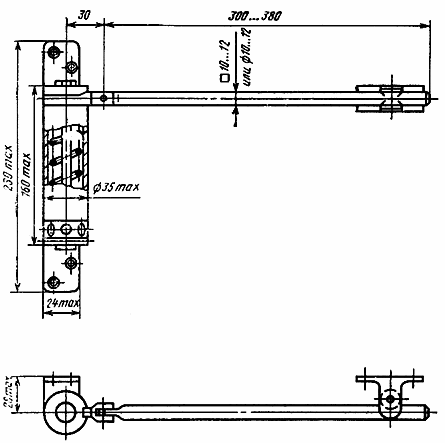

Закрыватель дверной верхнего расположения типа ЗД1


Черт.1

_________________

* Диапазон регулирования - 40 мм.


Шурупы 1-5 X 40 (4 шт.) и 2-5 X 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД1 ГОСТ 5091-78

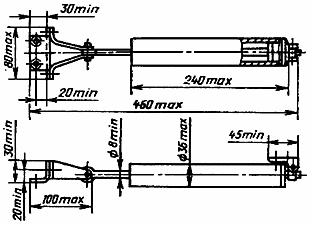

Закрыватель дверной типа ЗД3


Черт.3*

_________________

* Черт.2 исключен.


Шурупы 1-4 X 35 (4 шт.) и 1-3 X 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗДЗ ГОСТ 5091-78

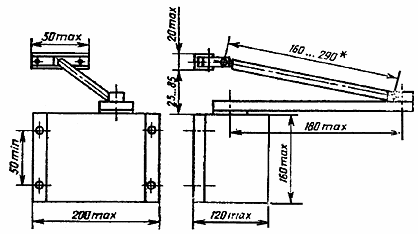

Закрыватель дверной верхнего расположения типа ЗД4



Вариант исполнения крепления закрывателя



Черт.4


Шурупы 1-4 X 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД4 ГОСТ 5091-78

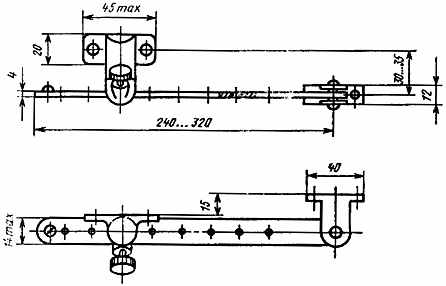

Фиксатор типа ФК1


Черт.5


Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.

Шурупы 1-4 X 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ФК1 ГОСТ 5091-78


Фиксатор типа ФК3


Черт.7*

_________________

* Черт-6 исключен.


Шурупы 1-4 X 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Пример условного обозначения фиксатора длиной 70 мм:


ФК3-70 ГОСТ 5091-78

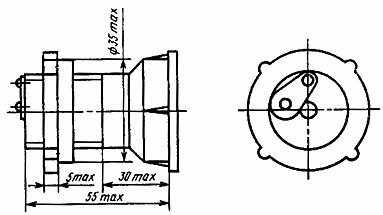

Глазок дверной типа ГД


Черт.8

Условное обозначение:

ГД ГОСТ 5091-78

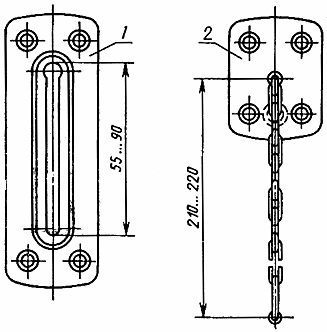

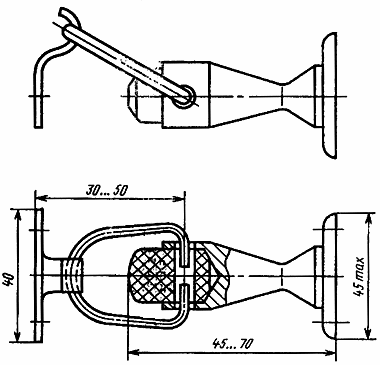

Цепочка дверная типа ЦД


1 - запорная планка; 2 - основание


Черт.9


Примечание: Допускается крепить основание цепочки тремя шурупами.

Шурупы 1-4 X 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЦД ГОСТ 5091-78

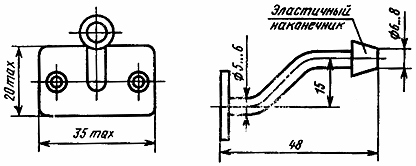

Упор дверной типа УД1


Черт.10


Шурупы 1-3 X 25 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД1 ГОСТ 5091-78


Упор дверной типа УД2


Черт.11


Шурупы 1-5 X 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД2 ГОСТ 5091-78











Упор оконный типа УО


Черт.12


Шурупы 1-3 X 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УО ГОСТ 5091-78

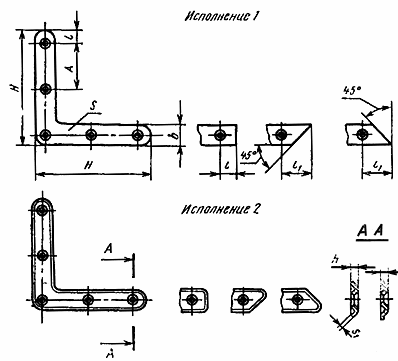

Угольник типа УГ


Черт.13

Таблица 2


Размеры, мм

Типоразмеры

H

b

s

s1

A

l

l1

h

Шурупы по ГОСТ 1145-80










Размер

Количество

УГ50

50

12

1,4

0,8

36

8

-

2,2

1-3 X 25

3

УГ75

75

14

1,4

1,0

30

8

18

2,5

1-3 X 25

5

УГ100

100

16

1,6

1,2

40

12

22

3,0

1-3 X 30

5

УГ125

125

18

1,8

1,4

50

16

25

3,5

1-3 X 30

5


Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример условного обозначения угольника стороной H =50 мм, исполнения 1:


УГ50-1 ГОСТ 5091-78

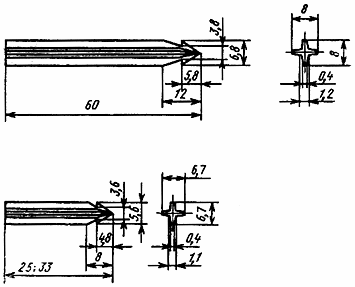

Нагель типа НГ


Черт.14


Пример условного обозначения нагеля длиной 33 мм:


НГ33 ГОСТ 5091-78


3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму корпуса закрывателя стандарт не устанавливает.


1-4. (Измененная редакция, Изм. № 2).


5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6. Угол обозрения у дверного глазка должен быть не менее 90°.

7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.


(Измененная редакция, Изм. № 2).


8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм 2 по ГОСТ 9012-59.

9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.


(Измененная редакция, Изм. № 2).


10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл.3.

Таблица 3


Тип закрывателя

Величина наработки, циклы, не менее


закрывателей, аттестуемых по первой категории качества

закрывателей, аттестуемых по высшей категории качества

ЗД1

250000

300000

ЗД4

200000

250000


(Введен дополнительно, Изм. № 1, 2).



ПРИЛОЖЕНИЕ

Рекомендуемое


ПРИМЕРЫ УСТАНОВКИ ДВЕРНЫХ ЗАКРЫВАТЕЛЕЙ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ФИКСАТОРОВ

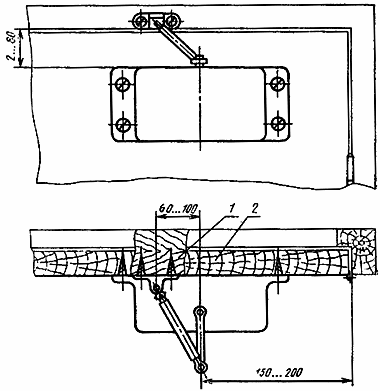

Закрыватель дверной верхнего расположения типа ЗД1



1 - коробка; 2 - полотно

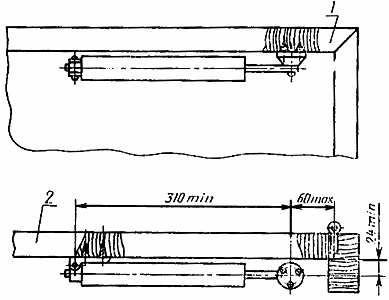

Закрывать дверной верхнего расположения типа ЗД4



1 - коробка; 2 - полотно

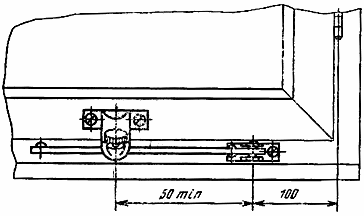

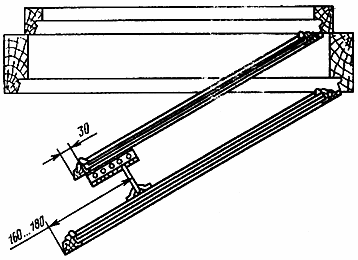

Фиксатор типа ФК1




















Фиксатор типа ФК3



(Измененная редакция, Изм. № 2).
