ГОСТ 21924.1-84 (с изм 1 1988)

Плиты железобетонные предварительно-напряженные для покрытий городских дорог. Конструкция и размеры.

ГОСТ 21924.1-84


УДК 625.874.07-413:006.354 Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО - НАПРЯЖЕННЫЕ

ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

Конструкция и размеры


Reinforced concrete рrestressed slabs for

рavements of city roads.

Structure and dimensions


ОKП 58 4611

Дата введения 1985-01-01


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210


ПЕРЕИЗДАНИЕ. Декабрь 1985 г.


ВНЕСЕНО Изменение № 1, утвержденное постановлением Государственного строительного комитета СССР от 28.12.87 № 303 и введенное в действие с 01.04.88.



1. Настоящий стандарт распространяется на железобетонные предварительно-напряженные плиты, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СHиП 2.01.01.-82) до минус 40°С включ.

При применении плит в климатическом подрайоне IVА должны учитываться дополнительные требования СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40°С при соблюдении требований, предъявляемых СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. № 1).

2. Форма и основные параметры плит - по ГОСТ 21924.0-84.

3. Технические показатели плит приведены в табл. 1.

При применении в качестве напрягаемой арматуры термомеханически упрочненной арматурной стали классов Ат-V, Ат-IV и Ат-IVC в марке плиты необходимо приводить обозначение этой арматуры вместо соответственно А-V и А-IV.

(Измененная редакция, Изм. № 1).

Таблица 1


Класс

бетона


Объем

Hапрягаемая арматура

Расход арматурной стали на плиту, кг



Марка

плиты

по проч- ности на

бетона, м3


Поз.


Сечение

Длина пози

Общая длина

Арматура


Площадь

постели,


сжатие




ции,

пози

Напрягаемая

Hенапря-

Всего

м2






мм

ции,м

Hа по зицию

Общий

гаемая



1П60.38-30АV


3,14

H1

24d10АV

6000

144,00

88,85

148,79

30,72

179,51

22,5


В30


H4

18d12АV

3750

67,50

59,94





1П60.35-30АV



H1

22d10АV

6000

132,00

81,44


30,44

167,82




2,93

H5

18d12АV

3500

63,00

55,94

137,38



21,0

2П60.35-30АV

В22,5


H1

22d10АV

6000

132,00

81,44


26,12

163,50





H5

18d12АV

3500

63,00

55,94





1П60.30-30АV

В30


H1

20d10АV

6000

120,00

74,04


30,16

152,15




2,51

H6

18d12АV

3000

54,00

47,95

121,99



17,9

2П60.30-30АV

В22,5


H1

20d10АV

6000

120,00

74,04


25,84

147,83





H6

18d12АV

3000

54,00

47,95





1П60.19-30АV

В30

1,56







70,38

107,40

11,2

1П60.18-30АV


1,46

H1


6000

60,00

37,02

37,02

67,48

104,50

10,4

2П60.18-30АV

В22,5








64,60

101,62


1ПБ60.18-30АV


1,79


10d10АV





66,40

103,42

11,7

1ПББ55.20-30АV

В30

1,76

H2


5920

59,20

36,53

36,53

65,56

102,09

11,8

1ПТ55-30АV


1,34

H3


5510

55,10

34,00

34,00

70,08

104,08

9,6

2ПТ55-30АV

В22,5











1П60.38-30АIV


3,14

H7

24d12АIV

6000

144,00

127,87

209,55

30,72

240,27

22,5


В30


H10

18d14АIV

3750

67,50

81,68





1П60.35-30АIV



H7

22d12АIV

6000

132,00

117,22


30,44

223,89

21,0



2,93

H11

18d14АIV

3500

63,00

76,23

193,45




2П60.35-30АIV

В22,5


H7

22d12АIV

6000

132,00

117,22


26,12

219,57

21,0




H11

18d14АIV

3500

63,00

76,23





1П60.30-30АIV

В30


H7

20d12АIV

6000

120,00

106,56


30,16

202,06




2,51

H12

18d14АIV

3000

54,00

65,34

171,90



17,9

2П60.30-30АIV

В22,5


H7

20d12АIV

6000

120,00

106,56


25,84

197,74





H12

18d14АIV

3000

54,00

65,34





1П60.19-30АIV

В30

1,56







70,38

123,66

11,2

1П60.18-30АIV


1,46







67,48

120,76

10,4

2П60.18-30АIV

В22,5


H7


6000

60,00

53,28

53,28

64,60

117,88


1ПБ60.18-30АIV


1,79


10d12АIV





66,40

119,68

11,7

1ПББ55.20-30АIV

В30

1,76

H8


5920

59,20

52,57

52,57

65,56

118,13

11,8

1ПББ55.20-10АIV



H13

10d10АIV



36,53

36,53


102,09


1ПТ55-30АIV

В22,5

1,34

H9

10d12АIV

5510

55,10

48,93

48,93

70,08

119,01

9,6

2ПТ55-30АIV













Примечание. Расход напрягаемой арматуры и общий расход арматуры на плиту приведен для условной длины стержней, равной длине плиты, и уточняется с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.

Для арматурной стали классов Ат-V, Ат-IV и Ат-IVC сечение напрягаемой арматуры, ее длину и расход следует принимать такими же, как для арматурной стали соответственно классов А-V и А-IV.

(Измененная редакция, Изм. № 1).

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0-84 и настоящего стандарта.

5. Армирование плит должно соответствовать приведенному на черт.1 - 8.

Армирование плит с напрягаемой арматурой из арматурной стали классов АТ-V, Ат-IV и Ат-IVC и с ненапрягаемой - из арматурной стали класса Ат-IIIC следует выполнять аналогично армированию арматурной сталью соответственно классов А-V, А-IV и А-III.

Напрягаемую арматуру из несвариваемой арматурной стали классов Ат-V и Ат-IV применяют в виде целых стержней без сварных стыков.

(Измененная редакция, Изм. № 1).

Примечание. Допускается применение монтажных петель П1а и П2а взамен петель соответственно П1 и П2.

(Введено дополнительно, Изм. № 1).


Плиты П60.38, П60.35 и П60.30

Черт. 1

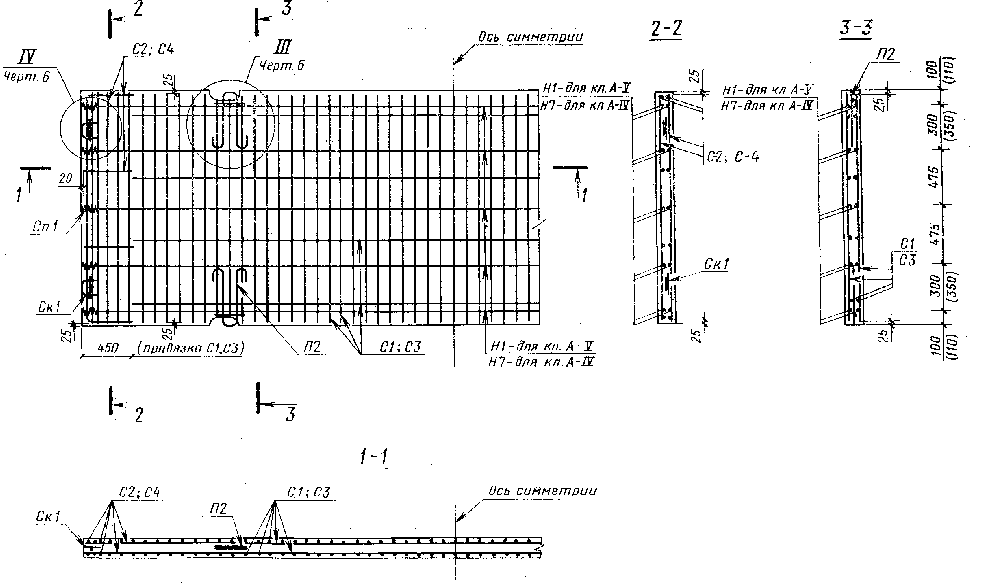

Плиты П60.419 и П60.18

Примечание. Размеры в скобках даны для плит П 60.19.

Черт. 2

Плиты ПБ60.18

Черт. 3

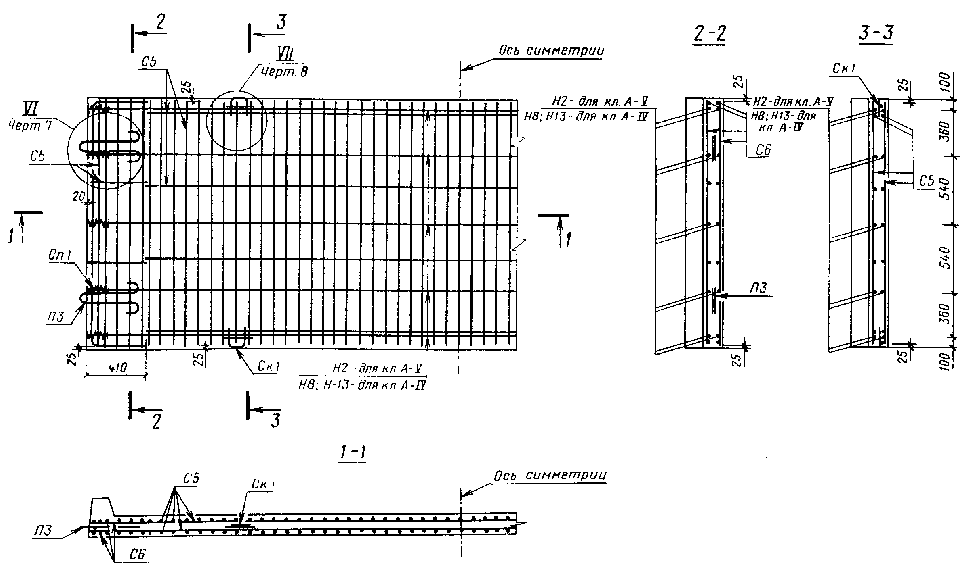

Плита ПББ55.20

Черт. 4

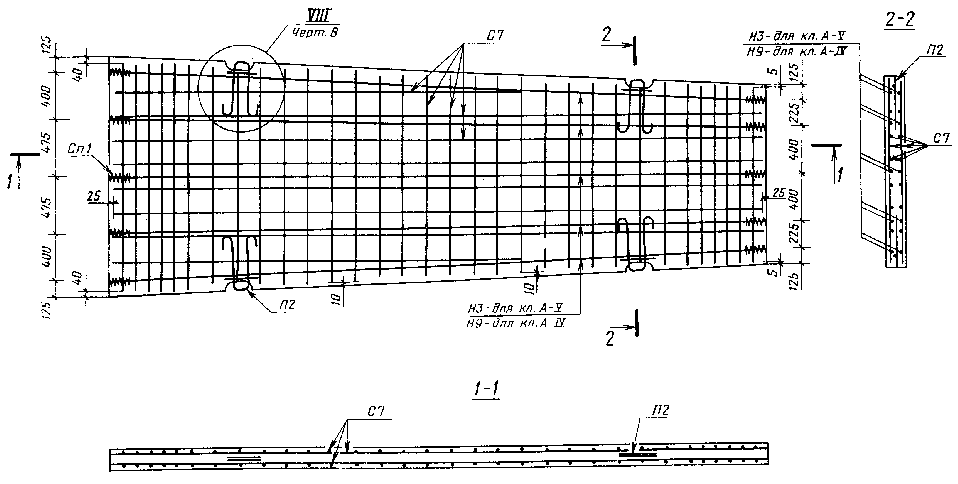

Плита ПТ55

Черт. 5

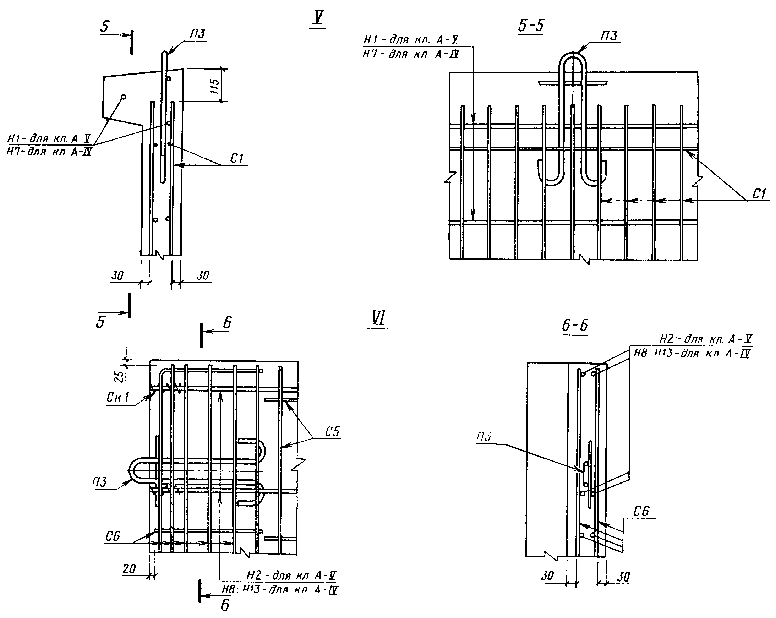

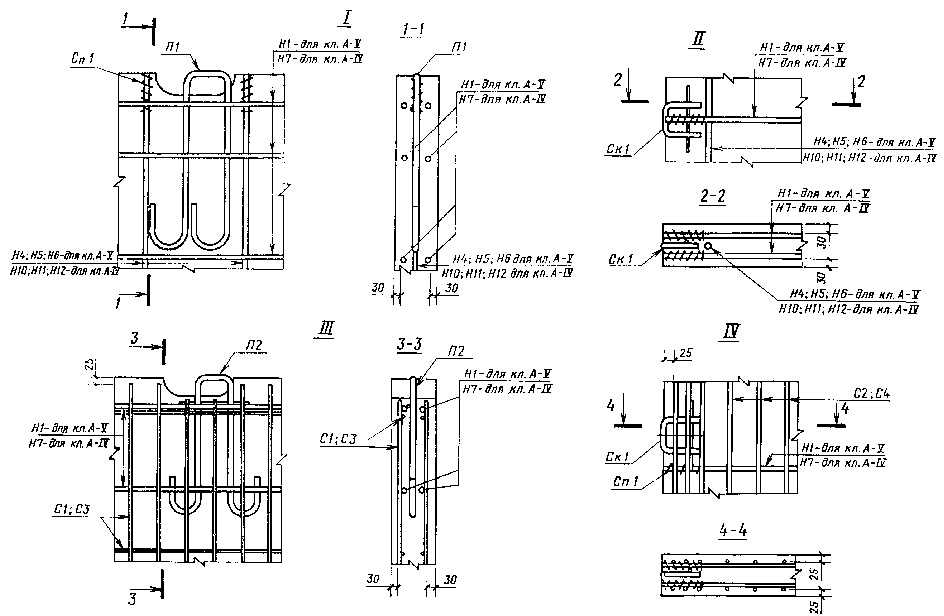

Черт. 6

Черт. 7

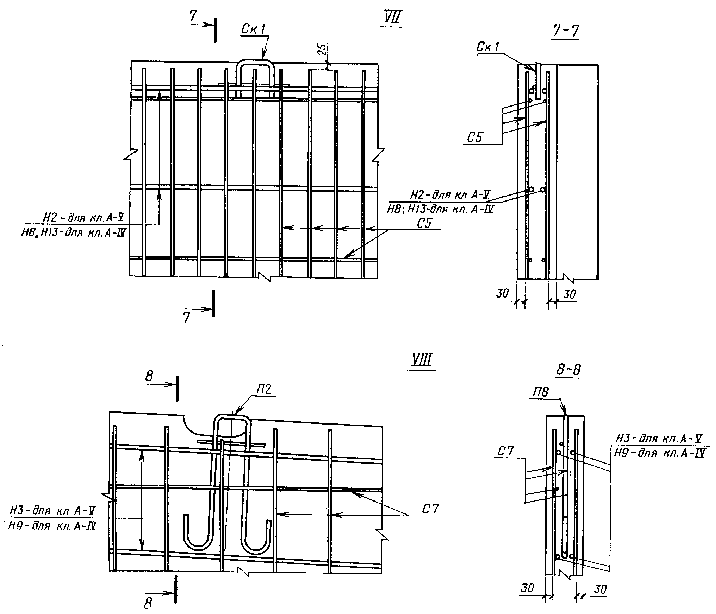

Черт. 8

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.



Таблица 2


Марка плиты

Арматурные сетки


Монтажные сетки

Скобы

Спирали


Марка

Число

Марка

Число

Марка

Число

Марка

Число

Марка

Число

Марка

Число

1П60.38-30АV,












84

1П60.38-30АIV









Ск1

6



1П60.35-30АV,













1П60.35-30АIV












80

2П60.35-30АV,

-

-

-

-

П1

4

-

-

-

-



2П60.35-30АIV













1П60.30-30АV,









Ск1

6



1П60.30-30АIV












76

2П60.30-30АV,









-

-



2П60.30-30АIV













1П60.19-30АV,

С1

2

С2

4









1П60.19-30АIV









Ск1

4



1П60.18-30АV,





П2

4

-

-



Сп1

20

1П60.18-30АIV

С3

2

С4

4









2П60.18-30АV,









-

-



2П60.18-30АIV













1ПБ60.18-30АV,

С1

2

С2

4

П2

2


2





1ПБ60.18-30-30АIV













1ПББ55.20-30АV,







П3


Ск1

4


20

1ПББ55.20-30АIV,

С5

2

С6

4

-

-


4





1ПББ55.20-10АIV













1ПТ55-30АV,













1ПТ55-30АIV,

С7

2

-

-

П2

4

-

-

-

-


20

2ПТ55-30АV,













2ПТ55-30АIV















Примечание. В плитах для постоянных дорог с пазами для беспетлевого монтажа или с отверстиями для цангового захвата (п. 1.2 ГОСТ 21924.0-84) монтажные петли П1 (П1а) и П2 (П2а) заменяют скобами СК1.

(Измененная редакция, Изм. № 1).


Таблица 3

кг

Марка

Арматурная сталь по ГОСТ 5781-82


Арматурная сталь по ГОСТ 6727-80


плит

Kласс А-III

Kласс А-I




Все


Диаметр, мм

Итого

Диаметр,мм

Итого

Диаметр, мм

Ито

го


8


8

10

14

16

20

22


3

5

го


1

2

3

4

5

6

7

8

9

10

11

12

13

14

160.38-30АV,

-

-

-

1,50

-

3,42

-

19,92

24,84

5,88

-

5,88

30,72

160.38-30АIV














160.35-30АV,

-

-

-

1,50

-

3,42

-

19,92

24,84

5,60

-

5,60

30,44

160.35-30АIV














160.35-30АV,

-

-

-

0,60

-

-

-

19,92

20,52

5,60

-

5,60

26,12

160.35-30АIV














160.30-30АV,

-

-

-

1,50

-

3,42

-

19,92

24,84

5,32

-

5,32

30,16

160.30-30АIV














160.30-30АV,

-

-

-

0,60

-

-

-

19,92

20,52

5,32

-

5,32

25,84

160.30-30АIV














160.19-30АV,

18,40

18,40

-

1,20


2,28

14,04

-

17,52

1,40

33,06

34,46

70,38

160.19-30АIV














160.18-30АV,

17,28

17,28

-

1,20

-

2,28

14,04

-

17,52

1,40

31,28

32,68

67,48

160.18-30АIV














2П60.18-30АV,

17,28

17,28

-

0,60

-

-

14,04

-

14,64

1,40

31,28

32,68

64,60

2П60.18-30АIV














1ПБ60.18-30АV,

18,40

18,40

-

1,20

3,04

2,28

7,02

-

13,54

1,40

33,06

34,46

66,40

1ПБ60.18-30АIV














1ПББ55.20-30АV














1ПББ55.20-30АIV

19,64

19,64

-

1,20

6,08

2,28

-

-

9,56

1,40

34,96

36,36

65,56

1ПББ55.20-10АIV














1ПТ55-30АV














1ПТ55-30АV

-

-

42,64

0,60

-

-

14,04

-

57,28

1,40

11,40

12,80

70,08

2ПТ55-30АV














2ПТ55-30АIV















Примечание. При применении арматурной стали класса Ат-IIIC по ГОСТ 10884-81 ее диаметр, расход стали следует принимать одинаковым с арматурной сталью класса А-III.

(Введено дополнительно, Изм. № 1).

7. Форма и размеры арматурных и монтажно-стыковых элементов по ГОСТ 21924.3-84.

8. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения на упоры; должны соответствовать указанным в табл. 4. Предельные отклонения напряжений не должны превышать при натяжении механическим способом - 5 и +10%, а при натяжении электротермическим способом:

продольной арматуры при длине плиты:

6000 и 5920 мм - 88,2 МПа (900 кгс/см2 ),

5500 мм - 94,1 МПа (960 кгс/см2 );

поперечной арматуры при ширине плиты:

3750 мм - 123,6 МПа (1260 кгс/см2 ),

3500 мм - 130,4 МПа (1330 кгс/см2 ),

3000 мм - 147,1 МПа (1500 кгс/см2 ).

Таблица 4


Напрягаемая арматура

Марка плиты

Значения напряжений в напрягаемой арматуре МПа (кгс/см2 )


1П60.38-30АV



1П60.35-30АV, 2П60.35-30АV



1П60.30-30АV, 2П60.30-30АV


Продольная

1П60.19-30АV

696 (7100)


1П60.18-30АV, 2П60.18-30АV



1ПБ60.18-30АV



1ПББ55.20-30АV



1П60.38-30АIV



1П60.35-30АIV, 2П60.35-30АIV



1П60.30-30АIV, 2П60.30-30АIV



1П60.19-30АIV



1П60.18-30АIV, 2П60.18-30АIV

500 (5100)


1ПБ60.18-30АIV



1ПББ55.20-30АIV



1ПББ55.20-10AIV



1ПТ55-30АV, 2ПТ55-30АV

690 (7040)


1ПТ55-30АIV, 2ПТ55-30АIV

494 (5040)


1П60.38-30АV

661 (6740)


1П60.38-30АIV

465 (4740)

Поперечная

1П60.35-30АV, 2П60.35-30АV

654 (6670)


1П60.35-30АIV, 2П60.35-30АIV

458 (4670)


1П60.30-30АV, 2П60.30-30АV

637 (6500)


1П60.30-30АIV, 2П60.30-30АIV

441 (4500)


9. Значения контрольной нагрузки при испытании плит по прочности и трещиностойкости приведены в табл. 5.

Таблица 5



Марка плиты

Контрольная нагрузка (без учета собственного веса плиты), кH(тс), при испытании плит


по прочности

по трещиностойкости

1П60.38-30АV

173,5 (17,7)

95,1 (9,7)

1П60.35-30АV

157,8 (16,1)

87,2 (8,9)

2П60.35-30АV

153,9 (15,7)

84,3 (8,6)

1П60.30-30АV

145,0 (14,8)

79,4 (8,1)

2П60.30-30АV

140,1 (14,3)

77,4 (7,9)

1П60.19-30АV

73,5 (7,5)

40,2 (4,1)

1П60.18-30АV

73,5 (7,5)

40,2 (4,1)

2П60.18-30АV

72,5 (7,4)

39,2 (4,0)

1ПБ60.18-30АV

70,6 (7,2)

39,2 (4,0)

1ПББ55.20-30АV

77,4 (7,9)

43,1 (4,4)

1ПТ55-30АV

86,2 (8,8)

47,0 (4,8)

2ПТ55-30АV

84,3 (8,6)

46,1 (4,7)

1П60.38-30АIV

164,6 (16,8)

90,2 (9,2)

1П60.35-30АIV

150,9 (15,4)

82,3 (8,4)

2П60.35-30АIV

147,0 (15,0)

80,4 (8,2)

1П60.30-30АIV

138,2 (14,1)

75,5 (7,7)

2П60.30-30АIV

134,3 (13,7)

73,5 (7,5)

1П60.19-30АIV

67,6 (6,9)

37,2 (3,8)

1П60.18-30АIV

67,6 (6,9)

37,2 (3,8)

2П60.18-30АIV

66,6 (6,8)

37,2 (3,8)

1ПБ60.16-30АIV

65,7 (6,7)

36,3 (3,7)

1ПББ55.20-30АV

71,5 (7,3)

39,2 (4,0)

1ПББ55.20-10АV

49,0 (5,0)

26,5 (2,7)

1ПТ55-30АV

79,4 (8,1)

73,5 (7,5)

2ПТ55-30АV

77,4 (7,9)

43,1 (4,4)


10. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,1 мм.
