ГОСТ 19231.1-83 (1984)

Плиты железобетонные для покрытий трамвайных путей. Конструкция и размеры.

ГОСТ 19231.1-83


УДК 691.328-41:006.354 Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ

ПОКРЫТИЙ ТРАМВАЙНЫХ ПУТЕЙ


Конструкция и размеры


Reinforced concrete slabs for tramway track

pavements. Structure and dimensions



ОКП 58 4600

Дата введения 1984-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН Министерством жилищно-коммунального хозяйства РСФСР

Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР


ИСПОЛНИТЕЛИ В.А.Семина, канд.техн.наук (руководитель темы); А.Н.Стульчиков канд. техн.наук; Г.Т.Осипович; Л.А.Когель; Н.А.Гаврилова; Н.Н.Перетрухин


2. ВНЕСЕНЫ Министерством жилищно-коммунального хозяйства РСФСР


Зам. министра С.М.Ионов


3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 26 января 1983 г. № 18


4. ПЕРЕИЗДАНИЕ. Февраль 1984 г.



1. Настоящий стандарт распространяется на железобетонные плиты типов 1П, 2П и 3П, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий трамвайных путей, и устанавливает конструкцию плит и арматурных изделий к ним.


2. Плиты должны удовлетворять всем требованиям ГОСТ 19231.0-83 и настоящего стандарта.


3. Технические показатели плит приведены в табл. 1.


Таблица 1


Марка плиты

Нормативная подвижная

Класс бетона по

Расход материалов на плиту


автомобильная нагрузка

прочности на сжатие

Бетон, м3

Сталь, кг

1П14.15.12

Н-30


0,25

19,73

1П14.15.10

Н-10


0,21

18,19

1П14.17.12

Н-30


0,29

21,89

1П14.17.10

Н-10


0,24

20,22

1П14.19.12

Н-30


0,31

22,20

1П14.19.10

Н-10


0,26

20,98

1П14.21.12

Н-30


0,35

24,81

1П14.21.10

Н-10

В30

0,29

23,46

1П7.14.12

Н-30


0,11

10,42

1П7.14.10

Н-10


0,09

8,58

2П14.15.12

Н-30


0,22

16,98

2П14.15.10

Н-10


0,20

16,06

2П14.17.12

Н-30


0,26

19,07

2П14.17.10

Н-10


0,23

18,01

2П14.19.12

Н-30


0,28

19,46

2П14.19.10

Н-10


0,24

18,32

2П14.21.12

Н-30


0,31

21,45

2П14.21.10

Н-10


0,27

20,19

2П7.14.12

Н-30


0,09

7,15

2П7.14.10

Н-10


0,08

6,06

3П7.7.8

Н-30


0,04

6,06



4. Армирование плит должно соответствовать приведенному на черт. 1-4.


5. Спецификация арматурных изделий и выборка стали на одну плиту приведены в табл. 2 и 3.


6. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 5-10 и в табл.2.


7. Соединение стержней следует производить контактной точечной сваркой по ГОСТ 14098-68 и СН 393-78.

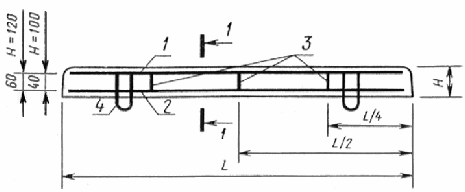

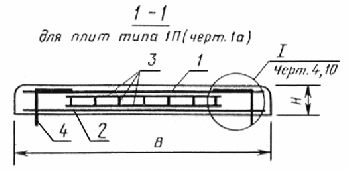

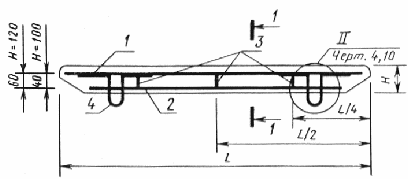

Армирование плит типа 1П

(черт. 1 а, б по ГОСТ 19231.0-83)



H, L, B - по ГОСТ 19231.0-83; 1 - верхняя сетка (С1, С3, С5, С7, С21);

2 - нижняя сетка (С2, С4, С6, С8, С9, С10, С11, С12, С22, С23);

3 - фиксатор (Ф1, Ф2, Ф3, Ф4);

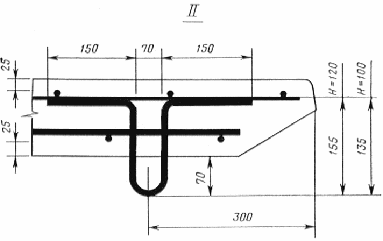

4 - подъемная технологическая петля; Т1-1, Т1-2)


Черт. 1



Армирование плит типа 2П

(черт. 2 а, б по ГОСТ 19231.0-83)


H, L, B - по ГОСТ 19231.0-83; 1 - верхняя сетка (С1, С3, С5, С7, С21);

2 - нижняя сетка (С13, С14, С15, С16, С17, С18, С19, С20, С24, С25);

3 - фиксатор (Ф1, Ф2, Ф3, Ф4);

4 - подъемная технологическая петля; Т2-1, Т2-2)


Черт. 2

Армирование плит типа 2П

(черт. 3 по ГОСТ 19231.0-83)



2 - нижняя сетка (С26);

4 - подъемная технологическая плита (Т1-3)


Черт. 3

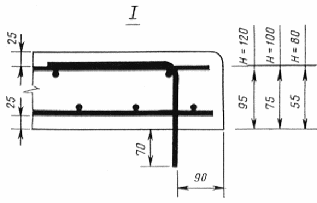

Черт. 4


Таблица 2


Марка арматурного изделия

Номер позиции

Диаметр, мм, класс

Длина, мм

Количество

Общая длина, м

Масса отдельных стержней, кг

Общая масса, кг

1

2

3

4

5

6

7

8

С1

1

6АIII

1450

7

10,15

2,25

3,79


2

5BpI

1340

8

10,72

1,54


С2

3

10АIII

1450

8

11,60

7,16

13,51


4

8AIII

1340

12

16,08

6,35


С3

5

6АIII

1670

7

11,69

2,60

4,34


2

5BpI

1340

9

12,06

1,74


С4

6

10АIII

1670

8

13,36

8,24

15,12


4

8AIII

1340

13

17,42

6,88


С5

7

6АIII

1800

7

12,60

2,80

4,54


2

5BpI

1340

9

12,06

1,74


С6

8

10АIII

1800

8

14,40

8,88

15,23


4

8AIII

1340

12

16,08

6,35


С7

9

6АIII

2010

7

14,07

3,12

5,05


2

5BpI

1340

10

13,40

1,93


С8

10

10АIII

2010

8

16,08

9,92

17,33


4

8AIII

1340

14

18,76

7,41


С9

3

10АIII

1450

7

10,15

6,26

12,08


4

8AIII

1340

11

14,74

5,82


С10

6

10АIII

1670

7

11,69

7,21

13,56


4

8AIII

1340

12

16,08

6,35


С11

8

10АIII

1800

7

12,60

7,77

14,12


4

8AIII

1340

12

16,08

6,35


С12

10

10АIII

2010

7

14,07

8,68

16,09


4

8AIII

1340

14

18,76

7,41


С13

11

10АIII

1250

8

10,00

6,17

11,12


12

8AIII

1140

11

12,54

4,95


С14

13

10АIII

1470

8

11,76

7,26

12,66


12

8AIII

1140

12

13,68

5,40


С15

14

10АIII

1600

8

12,80

7,90

12,85


12

8AIII

1140

11

12,54

4,95


С16

15

10АIII

1810

8

14,48

8,93

14,33


12

8AIII

1140

12

13,68

5,40


С17

11

10АIII

1250

7

8,75

5,40

10,35


12

8AIII

1140

11

12,54

4,95


С18

13

10АIII

1470

7

10,29

6,35

11,75


12

8AIII

1140

12

13,68

5,40


С19

14

10АIII

1600

7

11,20

6,91

11,86


12

8AIII

1140

11

12,54

4,95


С20

15

10АIII

1810

7

12,67

7,82

13,22


12

8AIII

1140

12

13,68

5,40


С21

16

6АIII

1330

4

5,32

1,18

1,82


17

5BpI

630

7

4,41

0,64


С22

18

10АIII

1330

6

7,98

4,92

7,37


19

8AIII

620

10

6,2

2,45


С23

20

8АIII

1330

6

7,98

3,15

5,60


19

8AIII

620

10

6,2

2,45


С24

21

10АIII

1130

4

4,52

2,79

4,28


22

8AIII

420

9

3,78

1,49


С25

23

8АIII

1130

4

4,52

1,79

3,28


22

8AIII

420

9

3,78

1,49


С26

24

10АIII

680

6

4,08

2,52

5,20


25

10AIII

620

7

4,34

2,68


Ф1

1

4BpI

80

7

0,56

0,05

0,17


2

4BpI

650

2

1,30

0,12


Ф2

3

4BpI

60

7

0,42

0,04

0,16


2

4BpI

650

2

1,30

0,12


Ф3

1

4BpI

80

4

0,32

0,03

0,09


4

4BpI

350

2

0,7

0,06


Ф4

3

4BpI

60

4

0,24

0,02

0,08


4

4BpI

350

2

0,7

0,06


Т1-1

1

10АII

785

1

0,785

0,48

0,48

Т1-2

2

10АII

745

1

0,745

0,46

0,46

Т1-3

3

10АII

705

1

0,705

0,43

0,43

Т2-1

1

10АII

630

1

0,630

0,39

0,39

Т2-2

2

10АII

590

1

0,590

0,36

0,36



Примечание. Арматура класса A-III диаметром 10 мм может быть заменена арматурой класса Aт-III диаметром 10 мм по ГОСТ 10884-81.


Таблица 3



Марка

Сетка


Фиксатор

Подъемная технологическая

Выборка арматурной стали, кг

плиты

верхняя

нижняя


петля

Класс А- II по ГОСТ 5781-82.


Класс А- III

по ГОСТ 5781-82.

Диаметр 10 мм


Класс Bp-I

по ГОСТ 6 7 27 -8 0 .

Диаметр, мм

Итого

Всего


Марка

Кол-во

Марка

Кол-во

Марка

Кол-во

Марка

Количество

Диаметр 10 мм

Итого

6

8

10*

Итого

4

5



1П14.15.12

C1


C2


Ф1


Т1-1


0,48

1,92

2,25

6,35

7,16

15,76

0,17

1,54

2,05

19,73

1П14.15.10



C9


Ф2


Т1-2


0,46

1,84

2,25

5,82

6,26

14,33

0,16

1,54

2,02

18,19

1П14.17.12

C3


C4


Ф1


Т1-1


0,48

1,92

2,60

6,88

8,24

17,72

0,17

1,74

2,25

21,89

1П14.17.10



C10


Ф2


Т1-2

4

0,46

1,84

2,60

6,35

7,21

16,16

0,16

1,74

2,22

20,22

1П14.19.12

C5


C6


Ф1


Т1-1


0,48

1,92

2,80

6,35

8,88

18,03

0,17

1,74

2,25

22,20

1П14.19.10



C11


Ф2


Т1-2


0,46

1,84

2,80

6,35

7,77

16,92

0,16

1,74

2,22

20,98

1П14.21.12

C7


C8


Ф1


Т1-1


0,48

1,92

3,12

7,41

9,92

20,45

0,17

1,93

2,44

24,81

1П14.21.10



C12


Ф2


Т1-2


0,46

1,84

3,12

7,41

8,68

19,21

0,16

1,93

2,41

23,46

1П7.14.12

C21

1

C22

1

Ф3

3

Т1-1

2

0,48

0,96

1,18

2,45

4,92

8,55

0,09

0,64

0,91

10,42

1П7.14.10



C23


Ф4


Т1-2


0,46

0,92

1,18

5,60

-

6,78

0,08

0,64

0,88

8,58

2П14.15.12

C1


C13


Ф1


Т2-1


0,39

1,56

2,25

4,95

6,17

13,37

0,17

1,54

2,05

16,98

2П14.15.10



C17


Ф2


Т2-2

4

0,36

1,44

2,25

4,95

5,40

12,60

0,16

1,54

2,02

16,06

2П14.17.12

C3


C14


Ф1


Т2-1


0,39

1,56

2,60

5,40

7,26

15,26

0,17

1,74

2,25

19,07

2П14.17.10



C18


Ф2


Т2-2


0,36

1,44

2,60

5,40

6,35

14,35

0,16

1,74

2,22

18,01

2П14.19.12

C5


C15


Ф1


Т2-1


0,39

1,56

2,80

4,95

7,90

15,65

0,17

1,74

2,25

19,46

2П14.19.10



C19


Ф2


Т2-2


0,36

1,44

2,80

4,95

6,91

14,66

0,16

1,74

2,22

18,32

2П14.21.12

C7


C16


Ф1


Т2-1


0,39

1,56

3,12

5,40

8,93

17,45

0,17

1,93

2,44

21,45

2П14.21.10



C20


Ф2


Т2-2


0,36

1,44

3,12

5,40

7,82

16,34

0,16

1,93

2,41

20,19

2П7.14.12

C21


C24


Ф3


Т2-1


0,39

0,78

1,18

1,49

2,79

5,46

0,09

0,64

0,91

7,15

2П7.14.10



C25


Ф4


Т2-2

2

0,36

0,72

1,18

3,28

-

4,46

0,08

0,64

0,88

6,06

3П7.7.8

-

-

C26


-

-

Т1-3


0,43

0,86

-

-

5,20

5,20

-

-

-

6,06


_______

* Арматура класса A-III может быть заменена арматурой класса Aт-III по ГОСТ 10884-81.

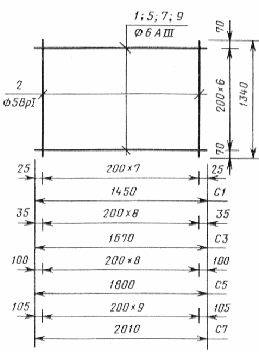

С1, С3, С5, С7


Черт. 5

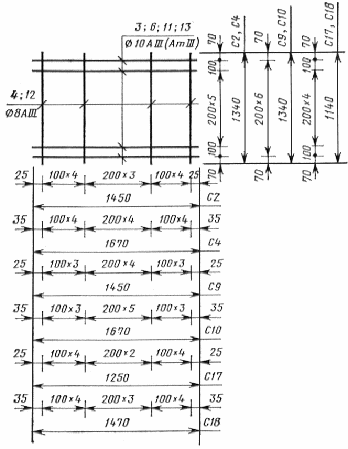

С2, С4, С9, С10, С17, С18


Черт. 6

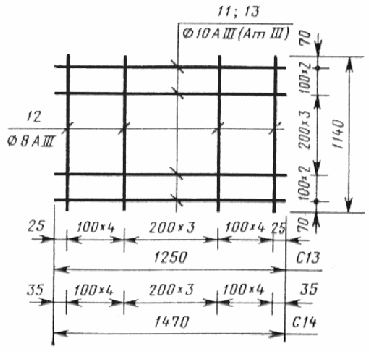

С13, С14





Черт. 7

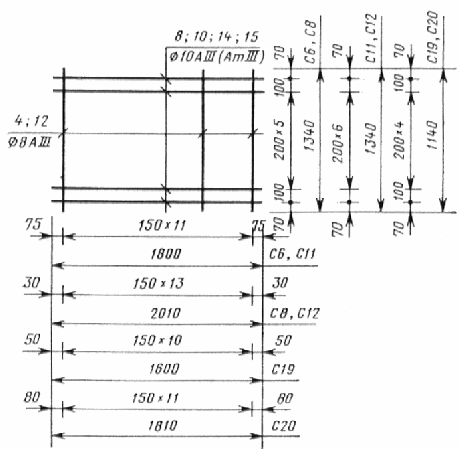

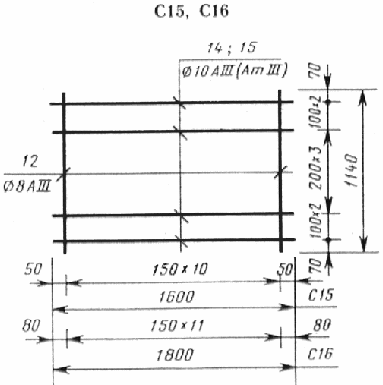

С6, С8, С11, С12, С19, С20



Черт. 8

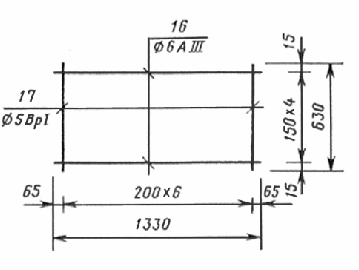

С21

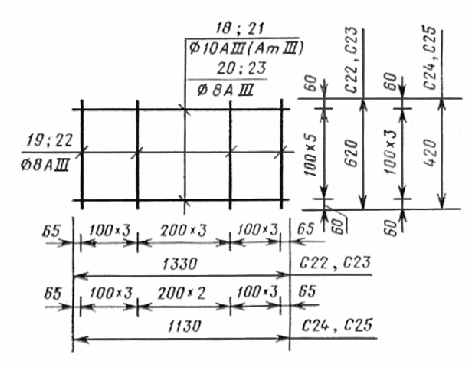

С22, С23, С24, С25



С26



Черт. 9

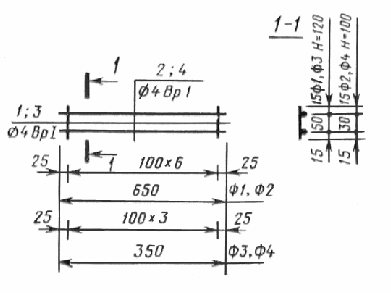

Ф1, Ф2, Ф3, Ф4

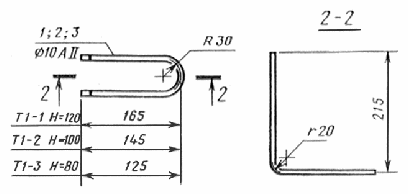

Т1


Т2



Черт. 10
