ГОСТ 12.4.111-82 (1987)

ССБТ. Костюмы мужские для защиты от нефти и нефтепродуктов. Технические условия.

ГОСТ 12.4.111-82


УДК 687.157:006.354 Группа T58


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


Система стандартов безопасности труда


КОСТЮМЫ МУЖСКИЕ ДЛЯ ЗАЩИТЫ ОТ НЕФТИ И НЕФТЕПРОДУКТОВ


Технические условия


Occupational safety standards system.

Men’s overalls for oil and oil products protection.

Specifications


ОКП 85 7211

Срок действия с 1983-01-01

до 1993-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Министерством легкой промышленности СССР


ИСПОЛНИТЕЛИ

З. С. Чубарова, к. т. н.; Н. Н. Филатова, к. т. н.; Э. К. Амирова, к. т. н.; С. А. Этко


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.02.82 г. № 789


3. ВЗАМЕН ГОСТ 9755-72; ГОСТ 9351-71


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 12.4.115-82

4.1

ГОСТ 12.4.116-82

2.4.1

ГОСТ 12.4.031-84

2.4.2

ГОСТ 4103-82

3.2

ГОСТ 6309-80

2.2.1

ГОСТ 7297-75

2.2.1

ГОСТ 10581-82

4.1; 4.4

ГОСТ 11209-85

2.2.1

ГОСТ 14192-77

4.6

ГОСТ 19159-85

4.2

ГОСТ 23948-80

3.1

ОСТ 17-192-81

2.2.1

ОСТ 17-257-84

2.2.1

ОСТ 17-582-76

2.2.1

ОСТ 17-699-83

2.2.1

ОСТ 17-921-82

2.2.1

ТУ 17-21-114-76

2.2.1

ТУ 17-21-201-77

2.2.1

ТУ 17-21-504-84

2.2.1

ТУ 17 РСФСР 49-9758-80

2.2.1

ТУ 17 РСФСР 60-9764-80

2.2.1

ТУ 17 БССР 05-1475-81

2.2.1

ТУ 17 РСФСР 62-11045-85

2.2.1

ТУ 17 РСФСР 62-8355-78

2.2.1

ТУ 63-5999-78

2.2.1

ТУ 17 РСФСР 6808-74

2.2.1


5. Срок действия продлен до 01.01.93 Постановлением Госстандарта СССР от 26.03.87 № 968


6. Переиздание (октябрь 1987 г.) с Изменением № 1, утвержденным в марте 1987 г. (ИУС 7-87).


Настоящий стандарт распространяется на мужские костюмы, состоящие из куртки и брюк, предназначенные в качестве спецодежды для защиты от сырой нефти и ее продуктов.


1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

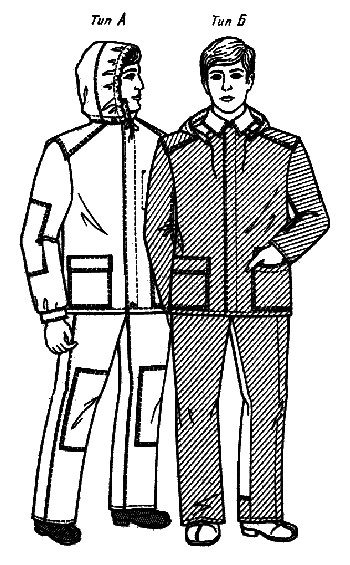

1.1. Костюмы (черт. 1) должны изготовляться двух типов:

А - для защиты от производственных загрязнений нефтепродуктами;

Б - для защиты от сырой нефти, продуктов легкой и тяжелой фракций нефти, масел и жиров.

1.2. Размеры курток и брюк по росту и обхвату груди типовой фигуры человека должны соответствовать указанным в табл. 1 и 2.


Черт. 1

Таблица 1

см

Размер

Рост типовой фигуры человека

Интервал роста человека

158, 164

От 155,0 до 166,9

170, 176

Св. 167,0 " 178,9

182, 188

" 179,0 " 191,0


Таблица 2

см

Размер

Обхват груди типовой фигуры человека

Интервал обхвата груди человека

88, 92

От 86,0 до 93,9

96, 100

Св. 94,0 " 101,9

104, 108

" 102,0 " 109,9

112, 116

" 110,0 " 117,9

120, 124

" 118,0 " 126,0


Примечание. Костюмы размеров меньше (88, 92) см по обхвату груди и (158, 164) см по росту и свыше (120, 124) см по обхвату груди и (182, 188) см по росту изготовляют по требованию потребителя.


(Измененная редакция, Изм. № 1).


1.3. Измерения готовых костюмов типов А и Б должны соответствовать указанным в табл. 3 и на черт. 2-6.


Таблица 3

см

Номер измерения на чертеже

Наименование измерения

Рост типовой фигуры человека

Обхват груди типовой фигуры человека

Допускаемое отклонение




88, 92

96, 100

104, 108

112, 116

120, 124

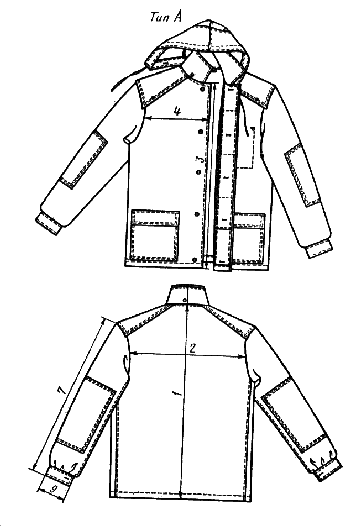

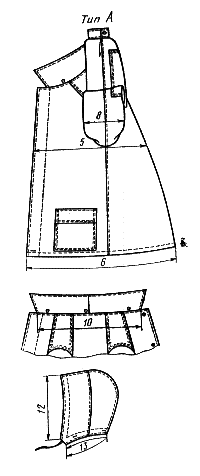

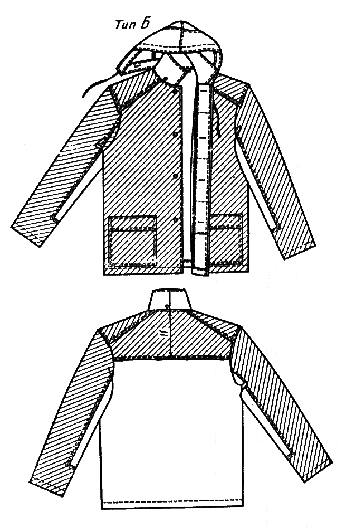

Куртка (черт. 2-4)

1

Длина спинки

158, 164

73,0

73,0

73,0

73,0

73,0




170, 176

76,0

76,0

76,0

76,0

76,0

±1,0



182, 188

79,0

79,0

79,0

79,0

79,0


2

Ширина спинки

-

44,4

47,2

50,0

52,8

55,6

±1,0

3

Длина полочки по борту

158, 164

64,7

65,1

65,5

65,9

66,3




170, 176

67,7

68,1

68,5

68,9

69,3

±1,0



182, 188

70,7

71,1

71,5

71,9

72,3


4

Ширина полочки

-

24,1

25,3

26,5

27,7

28,9

±0,5

5

Ширина куртки на уровне глубины проймы

-

58,0

62,0

66,0

70,0

74,0

±1,0

6

Ширина куртки внизу:









тип А

-

53,0

57,0

61,0

65,0

69,0

±1,0


тип Б

-

56,0

60,0

64,0

68,0

72,0

±1,0

7

Длина рукава

158, 164

59,0

59,0

59,0

59,0

59,0




170, 176

62,0

62,0

62,0

62,0

62,0

±1,0



182, 188

65,0

65,0

65,0

65,0

65,0


8

Ширина рукава вверху

-

22,9

24,5

26,1

27,7

29,3

±0,5

9

Ширина рукава внизу:









тип А - по расстегнутой вдвое сложенной манжете

-

12,8

13,6

14,4

15,2

16,0










±0,5


тип Б

-

15,2

16,0

16,8

17,6

18,4


10

Длина воротника

-

44,0

46,0

48,0

50,0

52,0

±0,5

11

Длина кокетки посередине (тип Б)

-

23,5

24,0

24,5

25,0

25,5

±0,5

12

Длина лицевого выреза капюшона

-

40,0

40,0

40,0

40,0

40,0

±0,5

13

Ширина капюшона по линии горловины

-

40,0

42,0

44,0

46,0

48,0

±0,5

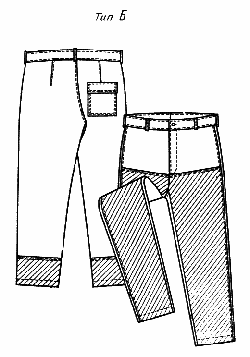

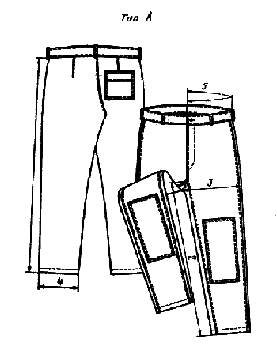

Брюки (черт. 5-6)

1

Длина по боковому шву

158, 164

97,0

97,0

97,0

97,0

97,0




170, 176

103,0

103,0

103,0

103,0

103,0

±1,0



182, 188

109,0

109,0

109,0

109,0

109,0


2

Длина по шаговому шву

158, 164

73,2

72,2

71,2

70,2

69,2




170, 176

77,7

76,7

75,7

74,7

73,7

±1,0



182, 188

82,2

81,2

80,2

79,2

78,2


3

Ширина на уровне среднего шва

-

34,2

36,4

38,6

40,8

43,0

±0,5

4

Ширина внизу

-

22,0

23,0

24,0

25,0

26,0

±0,5

5

Длина левой половины пояса (правая половина пояса длиннее на величину ширины откоска)

-

39,0

45,0

51,0

57,0

63,0

±0,5


Примечания:

1. По требованию потребителя и по согласованию с ЦК соответствующего профсоюза измерения куртки 1, 3, 6, 9, 11, 12 и измерение брюк 4 допускается изменять.

2. Измерение куртки 5 допускается изменять, если конструкция куртки предусматривается со смещенной бортовой застежкой или асимметричной застежкой с шириной полузаноса не более 6,0 см.

3. Усилительные плечевые накладки куртки должны выходить за шов втачивания рукава на 1,0-1,5 см, ширина накладок по линии проймы - 15,0-17,0 см.

4. Ширина усилительных накладок задних половинок брюк - 15,0-20,0 см.


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


2.1. Костюмы должны быть изготовлены в соответствии с требованиями настоящего стандарта, техническим описанием и образцом, утвержденным в установленном порядке.

2.2. Материалы

2.2.1. Костюмы должны изготовляться из материалов, указанных в табл. 4.







Таблица 4


Наименование материала

Нормативно-техническая документация

Назначение материала

1. Ткань с капроновым волокном гладкокрашеная с отделкой ВО № 3

ГОСТ 11209-85

Для изготовления костюмов типов А и Б

2. Полотно плащевое и палаточное гладкокрашеное с отделкой

ГОСТ 7297-75

ТУ 17 РСФСР 60-9764-80

То же


ТУ 17 РСФСР 49-9758-80


3. Ткань хлопкополиэфирная меланжевая "Горизонт" с отделкой КОМП № 25

ГОСТ 11209-85

Для изготовления костюмов типа А

4. Ткань полиэфирно-вискозная с маслонефтеводозащитной пропиткой для спецодежды арт. 86020

ТУ 17 РСФСР 6808-74

То же

5.Ткань вискозно-полиэфирная с масловодоотталкивающими свойствами для спецодежды арт. 86037

ТУ 17 РСФСР 62-8355-78

"

6. Ткань вискозно-полиэфирная с масловодоотталкивающей отделкой для спецодежды арт. 86067, 86074

ТУ 17 РСФСР 62-11045-85

"

7. Эластоискожа-Т маслобензостойкая

ТУ 17-21-201-77

Для полочек, кокетки спинки, капюшона, плечевых накладок, внешних накладных карманов и клапанов куртки, накладок рукавов, передних половинок и нижних частей задних половинок брюк костюмов типа Б

8. Эластоискожа-П нефтестойкая антистатическая

ТУ 17-21-504-84

То же

9. Винилискожа-Т одежная водостойкая "Шторм"

ТУ 17-21-114-76

"

10. Тесьма шириной 11-15 мм темного цвета

ОСТ 17-582-76

Для стягивания капюшона по лицевому вырезу

11. Нитки армированные швейные

R н 45,0 текс (44ЛХ)

R н 69,5 текс (65ЛХ)

ОСТ 17-921-82

Для изготовления костюмов

12. Нитки капроновые швейные

R н 50,0 текс (50К)

ТУ 63-5999-78

Для изготовления костюмов

13. Нитки лавсановые швейные

R н 62,0 текс (55Л)

R н 37,5 текс (33Л)

ОСТ 17-257-84

То же

14. Нитки хлопчатобумажные швейные

16,5 тексх3 R н 50,0 текс (40/3)

21,0 тексх3 R н 63,6 текс (30/3)

11,0 тексх3х2 R н 68,6 текс (30/6)

ГОСТ 6309-80

Для изготовления костюмов и обметывания срезов

15. Пуговицы пластмассовые диаметром:

20-25 мм

ОСТ 17-699-83

Для застегивания куртки, манжет рукавов, пояса брюк

14-17 мм


Для пристегивания капюшона, застегивания пояса и гульфика брюк

16. Блочки диаметром 3-4 мм

ОСТ 17-192-81

Для вентиляционных отверстий


Примечания:

1. По согласованию изготовителя с потребителем и ЦК соответствующего профсоюза допускается применять другие материалы, по качеству не ниже указанных в табл. 4, в том числе и другого волокнистого состава.

2. Пластмассовые пуговицы, применяемые при изготовлении костюмов, должны быть устойчивы к химической чистке.

3. Для районов с жарким и сухим климатом по согласованию с заказчиком допускается изготовлять костюмы из тканей светлых тонов.

4. Эластоискожу-Т маслобензостойкую и винилискожу-Т одежную водостойкую "Шторм" допускается применять до 01.01.90.


(Измененная редакция, Изм. № 1).


2.3. Внешний вид

2.3.1. Куртка типа А - с центральной бортовой потайной застежкой, одной сквозной петлей внизу левой полочки, отложным воротником, пристегивающимся капюшоном, внешними боковыми накладными карманами с клапанами, втачными рукавами с локтевыми усилительными накладками и с манжетами, усилительными плечевыми накладками, вентиляционными отверстиями в области подмышечных впадин, внутренним накладным карманом на левой полочке.

2.3.2. Куртка типа Б - комбинированная, с центральной бортовой потайной застежкой, с отложным воротником, пристегивающимся капюшоном, защитными плечевыми накладками, внешними боковыми накладными карманами с клапанами, с кокеткой на спинке, вентиляционными отверстиями в шве настрачивания кокетки на спинку, втачными рукавами с защитными накладками, вентиляционными отверстиями в области подмышечных впадин.

Полочки, кокетка спинки, капюшон, внешние накладные карманы, клапаны, защитные плечевые накладки, защитные накладки рукавов изготовляются из материала с пленочным покрытием.

2.3.3. Брюки костюмов типа А - с притачным поясом, шлевками, внешним накладным карманом на задней половинке, усилительными накладками на передних половинках в области колен.

2.3.4. Брюки типа Б - комбинированные, с притачным поясом, шлевками, внешним накладным карманом на задней половинке.

Нижние части передних и задних половинок изготовляют из материалов с пленочным покрытием.

Примечание. В костюмах больших размеров допускаются различные конструктивные решения, улучшающие посадку изделия на фигуре человека.


(Измененная редакция, Изм. № 1).


2.3.5. Для конкретных условий производства и по согласованию изготовителя с потребителем допускается изготовлять костюмы:

с различными видами, размерами, количеством и месторасположением карманов и без них,

с усилительными и защитными накладками различной формы, размеров, количеством и местом расположения,

с различными видами регулирования ширины низа рукавов, брюк, низа куртки или без них,

с различными видами регулирования ширины талии курток и брюк,

с различными видами и местом расположения застежек,

с различными видами, количеством и местом расположения вентиляционных отверстий;

куртку;

с капюшоном различной формы или без него с различным местом расположения отверстия для вывода тесьмы;

с различными видами, размерами и формой кокеток,

с рукавами различной формы,

с притачным поясом,

с верхней сквозной петлей,

с плечевыми накладками, цельновыкроенными с кокеткой в типе Б,

без внутреннего накладного кармана на полочке,

с полочкой, переходящей на спинку в виде кокетки,

с рукавами из материала с пленочным покрытием,

с рукавами из материала с пленочным покрытием с подкладкой из бязи;

брюки:

с поясом различных конструкций,

с передними половинками из материала с пленочным покрытием,

со шлевками из материала с пленочным покрытием.


(Измененная редакция, Изм. № 1).


2.4. Основные требования к изготовлению

2.4.1. Стежки, строчки и швы - по ГОСТ 12.4.116-82.

2.4.2. Определение сортности готовых костюмов - по ГОСТ 12.4.031-84.

2.4.3. Раскладку лекал и раскрой деталей костюмов производят в соответствии с принятой технологией.

2.4.4. Соединение срезов костюмов выполняют стачным, настрочным, накладным с закрытым срезом, запошивочным швами или швом "взамок". Накладной шов выполняют двумя строчками.

Втачивание рукавов, соединений плечевых срезов куртки, шаговых и средних срезов брюк выполняют стачным швом двумя строчками на машинах челночного стежка или одной строчкой на машинах цепного стежка.

Открытые срезы обметывают.

2.4.5. Настрачивание усилительных и защитных накладок и внешних накладных карманов выполняют накладным швом двумя строчками.

2.4.6. Низ куртки, рукавов и брюк обрабатывают швом вподгибку.

2.4.7. Детали из материалов с пленочным покрытием могут быть обработаны с открытым срезом.

2.4.8. Под блочки вентиляционных отверстий ставят усилители.

2.4.9. Петли обметывают:

на планке потайной застежки куртки - четыре петли (типа А и Б) на расстоянии 1,5 см от внешнего края; верхнюю петлю на расстоянии 2,5 см от уступа, нижнюю на расстоянии 3,0 см от нижнего края планки в готовом виде, остальные - на равном расстоянии одна от другой; сквозную петлю на борте (тип А) на расстоянии 2,0 см от края и низа борта;

на капюшоне - по линии горловины три петли на расстоянии 1,0 см от края горловины, две петли на расстоянии 5,0 см от края лицевого выреза и одну на расстоянии 2,0 см от среднего шва; две петли на обтачке лицевого выреза на расстоянии 2,0 см от края горловины посередине ширины;

на манжетах рукавов - по одной петле на расстоянии 1,5 см от боковой стороны посередине ширины;

на левом конце пояса брюк - одну петлю на расстоянии 1,5 см от края посередине ширины;

на гульфике брюк - две петли на расстоянии 1 см от внешнего края на равном расстоянии от петли на поясе и между собой.

2.4.10. Пуговицы пришивают соответственно расположению петель.

2.4.11. При изготовлении костюмов допускаются:

полочки с цельновыкроенными подбортами;

нижний воротник не более чем из четырех частей;

верхний воротник из двух частей со швом посередине;

спинка со швом посередине;

подборта, планка потайной застежки куртки не более чем из трех частей с расположением швов не ближе 2,0 см от петли;

перемещение боковых швов куртки в сторону полочек или спинки до 3,0 см с соответственным смещением швов рукавов;

надставки в нижней части рукавов по всей длине, шириной внизу не менее 3,0 см, вверху не более 1/3 ширины рукава;

манжета из двух частей в долевом направлении с расположением шва по перегибу;

обтачки капюшона, плечевых накладок, карманов, низа куртки, низа рукавов и брюк, подкладка клапанов, планки потайной застежки куртки, гульфика и пояса брюк из других тканей;

пояс брюк из четырех частей с расположением швов над средним и боковыми швами брюк, из двух частей со швом по линии перегиба;

гульфик брюк цельновыкроенный;

надставки вверху шаговых швов задних половинок брюк шириной по линии среднего шва от 4,0 до 12,0 см, длиной по шву притачивания от 8,0 до 30,0 см;

перемещение шагового шва передней половинки брюк на 5,0 см (тип Б);

обтачки капюшона из двух частей в долевом направлении;

защитная накладка рукава (тип Б) из двух-трех частей с расположением швов в нижней части в долевом или поперечном направлении.


3. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ КОНТРОЛЯ


3.1. Правила приемки костюмов - по ГОСТ 23948-80.

3.2. Методы контроля качества костюмов - по ГОСТ 4103-82.


4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


4.1. Маркировка костюмов - по ГОСТ 10581-82 и ГОСТ 12.4.115-82.


(Измененная редакция, Изм. № 1).


4.2. К костюмам должна быть приложена памятка-инструкция по уходу (см. рекомендуемое приложение).

4.3. Упаковка и транспортирование костюмов - по ГОСТ 10581-82.

4.4. Маркировка, упаковка и хранение костюмов, изготовленных по госзаказу, - по ГОСТ 19159-85.


(Измененная редакция, Изм. № 1).


4.5. Транспортирование и хранение костюмов, отправляемых в районы Крайнего Севера и труднодоступные районы, - по ГОСТ 15846-79.

4.6. Маркировка транспортной тары - по ГОСТ 14192-77 с дополнительным указанием наименования и количества изделий, размера и даты изготовления (две последние цифры).

4.7. Костюмы должны храниться в сухих проветриваемых помещениях на расстоянии не менее 1 м от отопительных приборов и быть защищены от солнечных лучей.


Черт. 2


Черт. 3

Черт. 4

Черт. 5

Черт. 6


ПРИЛОЖЕНИЕ

Рекомендуемое


ПАМЯТКА-ИНСТРУКЦИЯ ПО УХОДУ ЗА КОСТЮМАМИ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ


1. Костюмы из хлопчатобумажных тканей следует подвергать химической чистке всеми общепринятыми растворителями или стирать водным раствором универсального моющего средства при температуре 40 °С с последующим восстановлением защитных свойств и глажением при температуре 150-180 °С.

2. Костюмы из лавсано-вискозных тканей с масловодонефтезащитной пропиткой рекомендуется подвергать только химической чистке в органических растворителях (трихлорэтилене, перхлорэтилене).

3. Костюмы, комбинированные из хлопчатобумажной ткани и материала с пленочным покрытием, следует подвергать стирке в водном растворе универсального моющего средства при температуре 30 °С без трения и последующего каландирования.


подождите, идет загрузка...    подождите, идет загрузка...
Закрыть

Строительный каталог
