Как самостоятельно установить УЗО

Например, вы решили сделать ремонт без перепланировки квартиры. Вот тут-то самое время обезопасить себя, своих близких от поражения электрическим током. Наилучшим образом этого можно достичь, если протянуть в квартиру добавочный провод для заземления электроприборов и установить УЗО.

Как самостоятельно установить УЗО

Во время ремонта появляется возможность вскрыть места в стенах, где соединены провода. Можно проверить каналы для проводки дополнительных проводов, при необходимости — прочистить, выдолбить эти каналы. Выбрать квартирный щиток для установки УЗО, место его установки. В это же время рассматривается, на сколько групп лучше разбить квартирную электросеть, сколько и каких УЗО установить.

В статье рассматриваются эти вопросы и особенности работ по установке УЗО. Приведён пример переделки подвода электропитания в трёхкомнатную квартиру старой планировки панельного дома.

Выполнять электромонтажные работы должны только электромонтёры.

Необходимость установки устройства защитного отключения (УЗО) обычно возникает у жильцов квартир старой постройки. В санузлах, в комнатах отсутствует проводник заземления. Да и на кухне заземление электроплиты не обеспечивает отключение напряжения при повреждении изоляции нулевого проводника.

Вопросы в первую очередь

Если принято решение обеспечить защиту и установить УЗО, необходимо дать ответы на два важных вопроса:

  1. Необходимо обеспечить защиту во всей квартире, или только в санузле и на кухне?
  2. Имеется ли возможность проложить до точек подключения электроприборов дополнительный заземляющий провод?

Одно УЗО на всю квартиру или отдельное УЗО на каждое опасное помещение?

В случае установки одного УЗО на всю квартиру неизбежно возникнет ситуация, когда после повреждения изоляции провода в одном из помещений (например, в ванной) без напряжения останется вся квартира. До устранения неисправности вся квартира будет оставаться без электроэнергии. Чтобы обнаружить повреждение изоляции, требуются время и определённая квалификация.

Для удобства эксплуатации электросети лучше устанавливать УЗО отдельно на каждое опасное помещение.

Если всё же решено устанавливать одно УЗО на всю квартиру, следует установить розетки для подключения каждого электроприбора в туалете и в ванной, в других местах, где наиболее вероятна утечка. Что делать в случае срабатывания защиты? Отключить все электроприборы от розеток. Затем включить УЗО, подключать по очереди водонагреватель, стиральную машину, другие приборы. Включение прибора с повреждённой изоляцией приведёт к срабатыванию защиты. Необходимо сделать ревизию этого оборудования.

Часто проблема нарушения изоляции возникает в водонагревателе. УЗО начинает отключаться сначала редко, затем всё чаще. Слабые места здесь — это защитный чехол термостата и оболочка ТЭНа. Если начинает протекать чехол термостата, вода появляется в узле регулирования температуры.

Не всегда можно обнаружить повреждения визуально. Лучше всё-таки проверить сопротивление изоляции токоведущих частей мегометром. Возможно также отключение УЗО, если подтекает вода на токоведущие части из-за плохого уплотнения в месте соединения ТЭНа с баком водонагревателя. В этом случае достаточно будет прочистить и высушить токоведущие части нагревателя, восстановить уплотнение.

Возможна ли прокладка дополнительного провода?

Здесь достаточно ответить на вопросы о том, в каких местах в квартире проложены провода, где находятся места их соединения, каково состояние кабельных каналов в стенах и перекрытиях.

Все работы выполняются только после отключения напряжения в квартирной электрической сети.

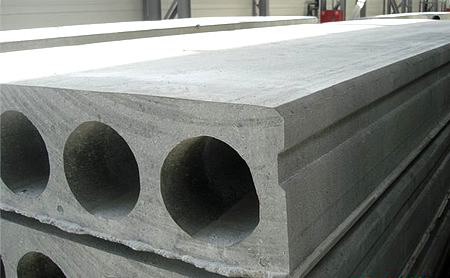

В плитах перекрытия, в стенах, если это панельный дом, провода проложены в каналах. Эти каналы выполняются уже при изготовлении железобетонных изделий. Если каналы повреждены или полностью разрушены при транспортировке и монтаже изделий, провода могут быть просто замурованы в плите или панели. В таких местах положение проводов можно определить лёгким простукиванием. Звук при простукивании ненарушенной поверхности и цементного раствора получается разный.

Как самостоятельно установить УЗО

Провода от розетки к розетке и к выключателям проложены в месте сопряжения стен с плитами перекрытия. Чаще всего эти каналы замурованы сложным или цементным раствором. Направление прокладки проводов в плитах перекрытия определяют в точках подключения потолочных светильников.

В кирпичных домах проводка обычно проложена в штробах и замурована. Для заделки кабельных каналов, как правило, использовался сложный раствор. Очистить штробы в таком случае не очень трудно.

Места соединения проводов определить несложно. Проведите вертикаль от установленных розеток и выключателей к потолку. В месте встречи вертикали с плитой перекрытия и будет находиться место соединения проводов, хотя и не всегда. Для таких изысканий лучше всего применять отвес.

Для определения проходимости кабельного канала необходимо попытаться протащить через него пружинистую проволоку диаметром 1–1,5 мм. Концы проволоки необходимо загнуть и обмотать изолентой чтобы не повредить изоляцию уже уложенных проводов, чтобы не было зацепа при вытаскивании. Если проволоку протащить невозможно — канал забит бетонным наплывом, раствором, строительным мусором или разрушен. Для того чтобы провести провод, канал необходимо пробивать.

Протяжка провода в каналы осуществляется тоже при помощи проволоки. Поэтому до начала работ необходимо запастись проволокой. Отрезка длиной примерно 20 м вам хватит для производства всех работ.

По окончании изысканий можно приблизительно подсчитать количество автоматических выключателей, УЗО и провода, которое необходимо для монтажа в квартире.

Выбор места установки квартирного щита

Место ввода жгута проводов от щита на лестничной площадке находится на той же стене, где расположена входная дверь. Обычно точка, от которой провода начитают расходиться по помещениям, находится поблизости от места ввода жгута, под потолком. Вблизи от этой точки и будет рациональным установить квартирный щит.

Как самостоятельно установить УЗО

Выбирая место для установки щита, учитывают условия безопасной эксплуатации электрооборудования и удобства обслуживания. Не последнюю роль при выборе места играют эстетические предпочтения жильцов.

Вот несколько основных требований к месту установки квартирного щита. Квартирный щит не должен мешать движению людей. Нельзя устанавливать щит в месте, где он может быть завален вещами. Подход к щиту должен быть свободным и удобным. Возможность проникновения детей в щит должна быть исключена.

В трёхкомнатных квартирах старой планировки в панельных домах неплохим местом для установки щита может быть помещение кладовой. Здесь и места достаточно, и от прихожей кладовая отделена стеной.

Какой щит выбрать

Выбор щита зависит в первую очередь от того, какие электротехнические изделия в нём будут установлены, каково количество этих устройств, в каком помещении он будет установлен.

Счётчики электрической энергии обычно устанавливаются в щитах на лестничной площадке, поэтому не имеет смысла покупать щит с установочным местом для такого прибора. Такой щит имеет большие габаритные размеры, потребует больше места для монтажа.

Как самостоятельно установить УЗО

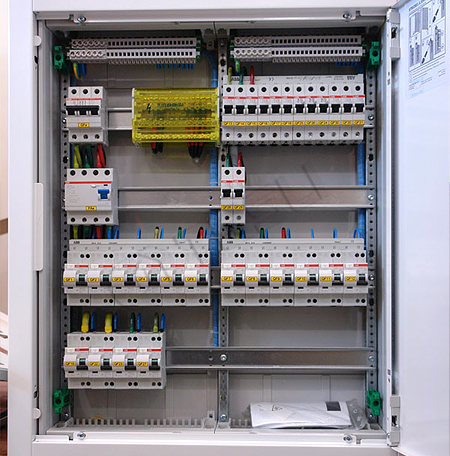

Автоматические выключатели и УЗО устанавливаются на DIN рейку. Следовательно, в щите должна присутствовать рейка, позволяющая расположить на ней необходимое количество изделий. Учитывайте, что УЗО имеет два полюса, то есть занимает столько же места, сколько два однополюсных автоматических выключателя. Поинтересуйтесь при покупке, сколько однополюсных автоматических выключателей может быть установлено в щите. Кроме того, в дальнейшем может появиться необходимость выделить из сети освещения дополнительную группу. Поэтому лучше иметь в щите запасное место для установки двух-трёх автоматических выключателей.

Квартирный щит помимо DIN рейки должен быть укомплектован двумя шинами. Одна шина (РЕ) используется для подключения заземляющих проводов. Другая шина (N) служит для подключения нулевого провода, идущего от УЗО. Чтобы обеспечить возможность подключения алюминиевых и медных проводов шины изготавливаются из стали. Нулевая шина устанавливается на изоляционной подставке или прокладке.

В нашем случае не имеет смысла устанавливать встроенный щит. Для его установки нужно будет выдалбливать нишу в стене. Поэтому лучше всего выбрать навесной щит.

Степень защиты от пыли и влаги для квартирного щитка особого значения не имеет. Достаточной будет степень защиты IP 31. Обязательно наличие в щите фальшпанели и двери с замком.

Выбор материала, из которого изготовлен щит, дизайна — полностью зависит от предпочтений жильцов. И всё же необходимо учитывать, что щит, установленный в подсобном помещении (например, в кладовой), могут задеть при переноске хозяйственного инвентаря, вещей. Стальной корпус всё-таки гораздо прочнее полимерного.

Далее необходимо определить, каким образом провода будут заводиться в щит. Для квартирного щита не имеет большого значения наличие сальниковых уплотнений для ввода проводов, даже в случае подвода проводов в кабельном канале. Если щит имеет открытую заднюю сторону, достаточно будет выдолбить небольшую выемку в стене. Провода будут подходить к щиту в кабельном канале, затем заходить в щит через углубление в стене.

Как один из вариантов выбора может быть рассмотрен щит распределительный ЩРН3 1-9-УХЛ4 производства ТМ «Узола».

На сколько групп разбивать сеть?

В щитах на лестничной площадке панельных домов старой постройки на каждую квартиру устанавливали три автоматических выключателя. Следовательно, вся квартирная электросеть была разбита на три группы.

На две группы можно сразу же выделять по одному УЗО в квартирном щите. А вот с линией к розетке для кухонной плиты дело обстоит несколько иначе. Провода для этой розетки в прихожую не идут. Они проведены в стене со стороны лестничной площадки.

Выход может быть найден следующим образом. Провода, идущие к кухонной розетке, отключить в щите на лестничной площадке. Затем извлечь эти провода из лотка на участке до ввода в квартиру, через ввод протянуть их в квартиру к месту соединения. Проложить новый 3-х жильный провод или кабель от общего щита в квартиру к щитку. В этом случае уже можно приблизиться к решению проблемы с наличием в квартире заземляющего провода. Далее нужно протягивать провод заземления от квартирного щита к точкам подключения приборов.

В санузел необходимо будет провести трёхжильный медный провод для подключения розеток для водонагревателя, стиральной машины и светильников. На эту линию устанавливается отдельный автомат.

Теперь можно принять окончательное решение, на сколько групп будет разбита квартирная сеть, сколько понадобится автоматических выключателей и УЗО, какой щит выбрать, где его установить. Объем работ тоже можно рассчитать.

Какое УЗО выбрать

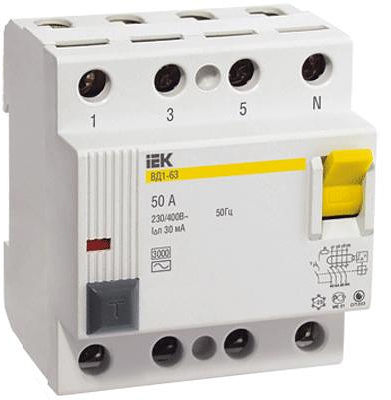

Основные характеристики УЗО, которые следует учитывать при выборе, следующие: количество полюсов, уставка тока утечки, номинальный ток.

Для использования в квартире необходимо выбрать 2-х полюсное УЗО. Уставка тока утечки допускается не более 30 мА. Выбор по номинальному току зависит от того, какое количество устройств защиты устанавливается в квартире. Здесь можно выбирать из ряда 6–63 А.

Выбирайте для установки электромеханическое УЗО типа А. Оно обеспечит защиту не только от переменного тока синусоидальной формы, но и от пульсирующего постоянного тока.

Как самостоятельно установить УЗО

При покупке посмотрите сертификаты соответствия и пожарной безопасности продукции. В продаже очень много подделок, не обеспечивающих защиту.

Как можно установить щит для УЗО в трёхкомнатной квартире панельного дома старой постройки

Как самостоятельно установить УЗО

По лотку 1–2–3–4 проходил 3-х жильный провод к розетке на кухне. Жилы провода отключены в лестничном щите. В лотке 1–2 провод извлечён из стены и заведён в квартиру в точке 2. Остальные провода, которые были заведены в квартиру при строительстве, извлечены и удалены на участке от общего щита до точки соединения 7 в квартире. После выполнения этих работ от общего щита до квартирного щитка нет ни одного провода.

Как самостоятельно установить УЗО

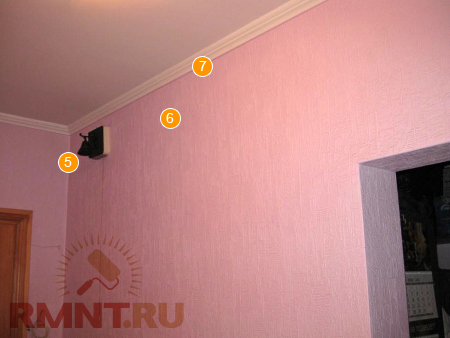

В точке 7 находится место соединения проводов. Отсюда идёт разводка по всей квартире. В точке 6 просверлено отверстие в стене между прихожей и кладовой. От лестничного щита по каналу 1–2–5–6–8–9 заведён 4-х жильный кабель (одна жила запасная) через отверстие в точк  6 к квартирному щиту в кладовой. По лотку 7–6–5–2–3–4 теперь проходит провод к розетке на кухне. На отрезке 6–7 уложены провода от квартирного щита к общей точке развода проводов.

Как самостоятельно установить УЗО

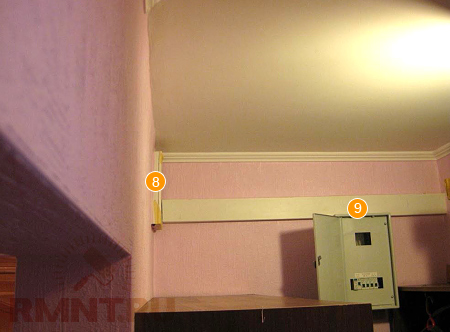

Между точками 8 и 9 установлен кабельный канал. В кабельном канале на участке 8–9 проложены кабель от общего щита, провода от квартирного щита по направлению 9–8–6–7 до общей для всей квартиры точки соединения. Провода из кабельного канала заведены в щит с задней стороны через углубление, выдолбленное в стене. В щите имеются фальшпанель, надёжная дверь. Щит стальной.

После обсуждения всех особенностей установки УЗО можно сделать следующий вывод. Всё это мероприятие необходимо рассматривать как комплекс работ. До начала установки придётся произвести обследование в квартире, произвести подготовительные работы. Сделать выбор УЗО и автоматических выключателей, проводов — лучше всего доверить квалифицированному электрику. Если проведена подготовка и профессионально выполнен монтаж электрооборудования — вам и вашим близким гарантирована надёжная защита от поражения электрически током в вашем старом, но любимом жилище.

Валентин Старков, рмнт.ру

17.08.12
