В этой статье: потребляемая мощность некоторых бытовых приборов; признаки поврежденной электропроводки; что нужно для замены проводки; этапы работ по монтажу проводки; какой кабель выбрать; как делать штробы; проводка в деревянном доме — нюансы.
Как проложить проводку
Основными причинами, побуждающими владельцев домов и квартир задуматься о полной замене проводки на новую, выступают все возрастающие потребности бытового электрооборудования. Судите сами — стандартная проводка в доме, построенная на дешевом алюминиевом проводе с плохонькой изоляцией, рассчитана на максимальную мощность в 2 кВт. А фактически бытовым приборам в наших домах требуется большая мощность…
Какая мощность требуется бытовым электроприборам
Бытовой прибор | Средняя потребляемая мощность, Вт |
Телевизор | 200 |
Пылесос | 1000 |
Холодильник | 400 |
Стиральная машина | 700 |
Компьютер | 550 |
Электролампа | 120 |
Электроплита | 2500 |
Утюг | 1000 |
Фен для сушки волос | 1000 |
Электрический чайник | 1200 |
Микроволновая печь (СВЧ) | 1800 |
Тостер | 1200 |
Электродуховка | 1200 |
Электрообогреватель | 1400 |
Другими словами, при одновременном включении стиральной машины, компьютера, холодильника, электрочайника и, допустим, электрообогревателя (700+550+400+1200+1400 = 4,2 кВт) — сработает автомат в щитке на лестничной площадке, отключая подачу электроэнергии.
Если же этого не происходит, радовать особенно нечему — начинается разрушение слоя изоляции на алюминиевой проводке (провод перегревается), что неминуемо приведет к короткому замыканию со всеми вытекающими из этого последствиями.
Первые признаки повреждения электропроводки
Максимальный срок, в течение которого алюминиевые провода выполняют свою задачу — 20 лет. Когда был возведен дом, в котором вы живете? Во всех розетках есть электропитание? Говорите, меняли люстру, а алюминиевый провод ломался, подобно спичкам? При включении бытового прибора в розетку заметно искрение, появляется запах оплавленной пластмассы?
Если вы можете соотнести большую часть этих признаков к проводке в своем доме или квартире — самое время заменить ее, не особенно откладывая это мероприятие.
Самостоятельный монтаж проводки
Необходимо заметить, что частичная замена проводки не поможет — если менять, то менять ее полностью. Что для этого потребуется: план новой разводки электропроводки, с указанием точек подключения; провода и кабели нужного сечения; автоматические выключатели; тусо-распаячные коробки; негорючий гофрошланг (для проводки в деревянных домах и в подвесном потолке); розетки и выключатели.
Необходимый инструмент и материалы: перфоратор; насадки для перфоратора — длинный бур и фрезы (вырезать отверстия под розетки); болгарка (для бетонных стен); достаточно мощный паяльник; фазоуказатель; лампа-контролька или мультиметр; плоскогубцы, отвертки и бокорезы; тряпичная изолента; клеммники; пластиковые коробки для установки розеток и выключателей; фонарик; острый нож; строительный уровень и шнур для отбивки маршрута штробов; шпатлевка на основе гипса; шпатель.
При планировании новой схемы электропроводки, необходимо соблюсти ряд правил, перечисленных здесь и здесь.
Важно: потратьте свое время и расчертите максимально точный план новой проводки в каждой комнате и доме (квартире) в целом, с указанием положения кабеля от уровня пола (потолка). Через несколько лет после замены проводки, вы забудете ее точное местонахождение и нанесете повреждение при попытках просверлить отверстие в стене или забить гвоздь.
Чтобы определить необходимое сечение провода, нужно суммировать мощности электропотребления всех бытовых приборов в доме (квартире), включая осветительные приборы (к мощности каждого из них добавляем по 100 Вт «про запас» — пригодится). Итоговую сумму мощностей делим на 220, согласно закона Ома. Как правило, полученная цифра находится в диапазоне 12-16 ампер, т.е. достаточным будет сечение медного провода в 1,5 мм2. Если же вы получили большее значение величины потребляемого тока, будет удобнее проложить несколько линий проводки от электрощитка, размещая их параллельно и снабжая каждую отдельным устройством защитного отключения (автоматом). Почему такое решение более приемлемо — можно проложить кабель большего сечения, но это увеличит расходы и одновременно понизит надежность электроснабжения.
Выбирая провода и кабели для прокладки проводки, учитывайте, что они должны быть только медными. По своим характеристикам, медный провод превосходит алюминиевый как минимум в полтора раза. Для проводки в доме или квартире подходят два типа медного кабеля в двойной оплетке: двух или одножильные ПУНП и ВВГ, каждый — сечением 1,5 мм2. На мой взгляд, второй тип кабеля более удобен, т.к. состоит из нескольких медных жил и поэтому более гибок (легче укладывать).
Прокладка электропроводки — первый этап
Все необходимые материалы приобретены, инструмент в наличии — приступаем. Прежде всего — и этот особенно важно — обесточьте свою квартиру, переключив пакетный выключатель в щитке на лестничной клетке в положение «выключено». Будь крайне осторожны, не касайтесь проводов в щитке руками или рукавами одежды! Убедитесь, что обесточена именно ваша квартира, а не соседние.
С какого помещения начать работы по замене проводки — тут два варианта решения. В первом работы начинают с прихожей (коридора): устанавливают щиток, прокладывают новые кабели параллельно старых без повреждения последних, подключают розетки и выключатели к новой проводке, оставляя другие помещения на старой. Так, от комнаты к комнате, строится новая проводка.
Второй вариант, хоть и не совсем верный, более подходит для одновременного ремонта и проживания в квартире, если выехать из нее на время работ некуда. Выбираем помещение для замены проводки, как правило, в нем будет выполнен полный ремонт, затем обнаруживаем старую тусо-распаячную коробку и подключаем новую проводку к старому вводу. В большинстве случаев старая проводка выполнена из алюминиевого кабеля, а делать скрутку меди и алюминия опасно, т.к. может случиться короткое замыкание. Поэтому воспользуйтесь для их соединения клеммником. Несмотря на принятые меры, такое соединение старой и новой проводки ненадежно — оно предназначено на короткий срок (не более двух-трех месяцев).
Занимаясь планировкой и прокладкой новой проводки, позаботьтесь о качественном заземляющем контуре вашей квартиры (дома).
Этап второй — прячем проводку

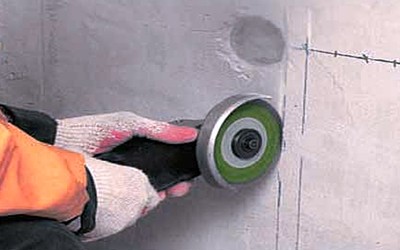

Новый кабель укладывается «в стену» — в старый канал проводки, из которого прежний кабель удаляется полностью. Если этого сделать не удается, на 50 мм выше или ниже существующего канала электропроводки вырезается новый канал — штроб. Особенно трудно проделать каналы в бетонных стенах — воспользуйтесь болгаркой. Штробы должны быть выполнены строго горизонтально или вертикально, без каких-то отклонений.

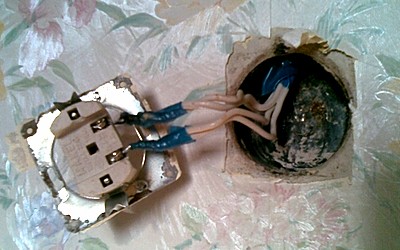

До укладки в штробы, сверьте длины кабеля «на полу», убедитесь, что все идеально. Все соединения кабеля должны выполняться через клеммники в тусо-распаячных коробках (их устанавливают с небольшим выступом, равным толщине будущего слоя штукатурки). Кабель крепится в штробах на алебастр. Следите, чтобы цвета для провода на фазу и провода на ноль не совпадали между собой, не перепутайте их в местах соединений. Уложив кабель в штробы, зашпатлюйте их гипсовой шпатлевкой. Установка выключателей и розеток выполняется после полного высыхания шпатлевки, перед соединением проводов с клеммами розеток (выключателей) оголенные концы проводов нужно облужить паяльником.
Финальный этап в монтаже проводки
На этом этапе все линии новой проводки уложены и подведены к щиту. Как правило, таких линий не менее двух — одна их них заведена в помещение кухни (здесь много энергоемкой бытовой техники), вторая — в остальные комнаты. Если в вашем доме установлена электроплита — ее нужно запитывать от самостоятельного кабеля.

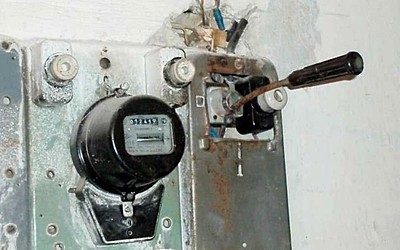

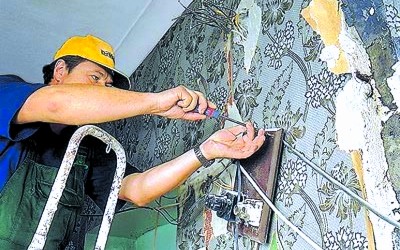

Автоматы для отключения электропитания необходимы для каждой линии проводки, их можно установить либо в лестничный щиток, либо во внутренний квартирный щит (устанавливается дополнительно). Для второго варианта нужно подвести вводные кабели к месту установки дополнительного щитка, если подвод кабелей к щитку требует прохода через стену, нужно установить в пробитое через нее отверстие металлорукав или отрезок гофрошланга (на толщину стенки) и только затем протянуть через него вводные кабели.
На этом ваша работа закончена, если только вы не профессиональный электрик. Не пытайтесь самостоятельно завести вводные кабели в щит, пригласите для этой работы электрика!

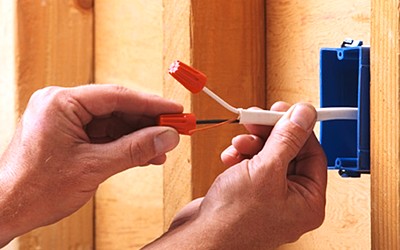

Как проложить проводку в деревянном здании

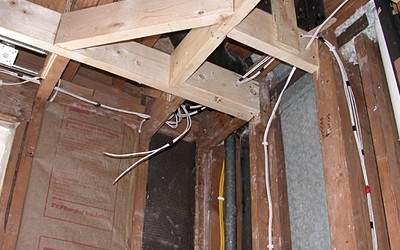

Для деревянных зданий наиболее доступен открытый способ проводки. Закрытую проводку устроить тоже возможно, но эта работа трудно выполнима и требует приглашения специалистов.
Для самого простого способа проводки потребуется одножильный кабель ВВГнг, с двумя (лучше тремя) слоями негорючей оплетки. Кабель крепится к деревянной поверхности на электротехнические скобы.

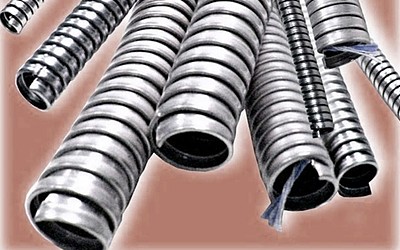

Более защищенный способ открытой проводки — кабель упаковывается в электротехнический гофрошланг и крепится на специальные клипсы. Внешний вид такой проводки не особо привлекателен, однако кабель в гофрошланге более защищен от различных повреждений, в гофрошланг можно спрятать несколько кабелей, он не горюч, т.е. короткое замыкание в такой проводке не приведет к пожару.

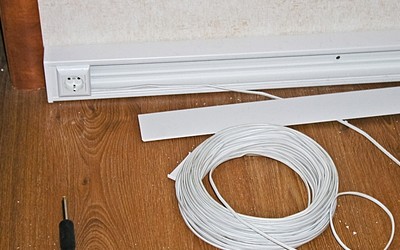

Построение проводки в кабель-каналах с защелкивающимися в замок крышками требует особой тщательности, иначе не будут соблюдены прямые линии. Пластик кабель-каналов, как и пластик гофрошланга, не горюч, в построенную на нем проводку можно вносить изменения, добавляя новые каналы. Но — установить их можно только на полностью сухую вагонку, на недостаточно просохшей вагонке его поведет, откроются щели из-под крышки-защелки.
Финальные работы по монтажу открытой электропроводки — заведение кабелей в щит, установку УЗО и т.д. — следует поручить профессиональному электрику.
В завершении: если вы не уверены, что сможете справиться с проведением новой проводки самостоятельно — не делайте этого, наймите профессионалов.
