В этой статье: система Тандембокс и ее краткое описание, расчет дна и задней стенки из ЛДСП, сборка корпуса ящиков Tandembox и их установка в тумбах, монтаж ящиков Tandembox под мойкой с Boxside или бортиками из рейлингов.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Если классифицировать системы выдвижения для ящиков по качественным характеристикам, стоимости и удобству в эксплуатации, то получится следующая последовательность:

  1. Система Тандембокс (Tandembox)
  2. Выдвижной механизм Метабокс
  3. Роликовые направляющие

Существуют еще и шариковые телескопические направляющие, но они используются при изготовлении ящиков гораздо реже, так как имеют ряд существенных недостатков: более сложный монтаж, скорый выход из строя и трудности с регулировкой. Они более уместны для оснащения карго, выдвижных корзин и сеток, но и в этом случае есть некоторые нюансы, касающиеся качества данных изделий. Поэтому не стоит на них заострять внимание, а поскольку метабоксам и роликовым направляющим была посвящена предыдущая статья, нам остается рассмотреть самую дорогую и функциональную систему выдвижения Tandembox.

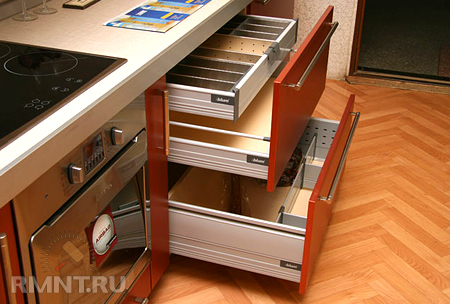

Тандембокс можно с легкостью назвать новой усовершенствованной версией метабоксов, причем конструкторские и дизайнерские изменения коснулись практически всех комплектующих, из которых состоит эта система. Оставив неизменными только днище, заднюю стенку, которая может быть также изготовлена из металла или оргстекла, и рейлинги, инженеры создали совершенный выдвижной механизм, который отличается:

  1. Возможностью полного выдвижения в отличие от подавляющего большинства моделей роликовых направляющих и метабоксов, которые выезжают только лишь на 3/4 своей длины. Что, несомненно, делает эксплуатацию ящиков, изготовленных с применением системы Tandembox, гораздо более удобной.
  2. Плавным ходом ящика, чем-то напоминающим бесшумное скольжение по идеально отполированной поверхности, также являющимся отличительной чертой описываемого механизма. При правильной сборке, монтаже и регулировке тандембоксов, они выезжают и задвигаются, не создавая практически никакого шума и не требуя приложения дополнительных усилий даже в перегруженном состоянии.
  3. В зависимости от модели и размеров ящиков такая система способна выдерживать полезную нагрузку в диапазоне от 30,5 до 80 кг. Ни один другой механизм не сможет функционировать в таком режиме.
  4. Наличием вспомогательной и разделительной фурнитуры, дающей возможность оснащать мебель ящиками с любыми габаритами (ширина до 1200 мм, глубина до 650 мм), а также формировать их внутреннее пространство так, как это удобно именно вам. Причем существует возможность поменять местами перемычки, не затрачивая на это много времени.
  5. Главной же отличительной чертой этих ящиков является оснащение их системой Blumotion, что в совокупности с уже перечисленными достоинствами делает тандембоксы первым номером среди доступных на сегодняшний день выдвижных механизмов.

В основе уникальной и совершенной работы системы Тандембокс, как всегда, лежит гениальная простота. Простым, не перегруженным спецтерминами языком принцип работы можно охарактеризовать так: конструкторы снабдили направляющие механизмом, возвращающим ящик в исходное положение, а чтобы его закрытие не было резким и громким они дополнительно установили специальные амортизаторы, способные погасить практически любой удар. Кроме этого, тандембоксы оснащены стабилизаторами, обеспечивающими плавный и бесшумный ход ящиков.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Увидев такую систему на выставочном экспонате, у знакомых или где-нибудь в другом месте, вы обязательно захотите, чтобы ваша мебель была оснащена именно ею. Это вполне нормальная реакция на качественный совершенный механизм. Единственное, что останавливает многих из нас — высокая стоимость системы Tandembox. Действительно, цена механизма одного ящика в зависимости от комплектации может превышать 2000 рублей. Если приплюсовать еще плату за услуги мебельщиков и расходы на ЛДСП для днищ, то итоговая сумма окажется довольно внушительной. Те, для кого такие средства не проблема, сразу заказывают кухни, укомплектованные тандембоксами, а для остальных они остаются лишь мечтой.

В принципе, при грамотном подходе, умелом подборе моделей системы Tandenbox и монтаже таких ящиков своими силами расходы можно сократить до 70%, а иногда и вдвое, поскольку гонорары мастеров могут существенно отличаться друг от друга. Именно эти суммы и делают в конечном итоге тандембоксы недоступными для большинства. Поэтому самостоятельная покупка фурнитуры, сборка и установка таких выдвижных систем могут помочь всем желающим оснастить кухонный гарнитур и любую другую мебель в доме ящиками с этими замечательными механизмами.

Кроме этого, экономию в данном случае нужно рассматривать, заглядывая в будущее. Срок службы системы Tandembox, составляющий более десяти лет, позволяет эксплуатировать ее даже если вы решите заказать новый кухонный гарнитур. Простота сборки ящиков и высокое качество комплектующих позволяет произвести демонтаж и использовать данную систему при производстве новой мебели. То есть, решив модернизировать находящуюся у вас в пользовании кухню сегодня, вам не придется тратиться на приобретение новых систем выдвижения через несколько лет, так как имеющиеся в наличии все также будут находиться в прекрасном состоянии.

Из чего состоит система Tandembox

Механизм, обеспечивающий идеальное плавное скольжение ящика, довольно сложен. Одна направляющая насчитывает 69 деталей, поэтому скрупулезно изучать принцип действия системы не стоит. Для того, чтобы самостоятельно собрать и установить ящики Tandembox, вполне достаточно знать несколько его основных составляющих, не вникая в их устройство. В стандартный комплект тандембокса входят:

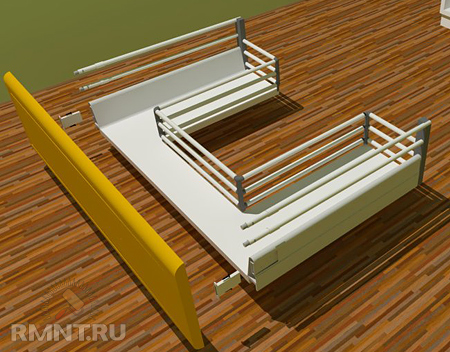

  1. *Металлические двустенные царги для ящика. Они могут быть изготовлены из алюминия, нержавеющей стали или же быть окрашены либо в белый, либо серый цвета.

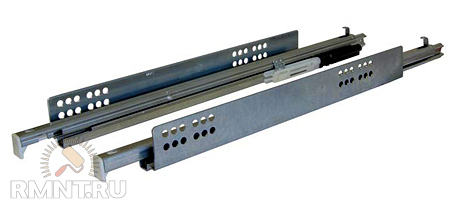

  2. *Направляющие со встроенной системой Blumotion.
  3. *Держатели для задней стенки. Эти крепления имеют разную высоту и имеют пазы для крепления как одной пары рейлингов, так и двух.
  4. Inserta — крепежная фурнитура для установки фасада ящика.
  5. Металлические Boxside или рейлинги с комплектом крепежных головок и втулок.
  6. Декоративные пластиковые заглушки.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Звездочкой отмечена фурнитура, имеющая правую и левую стороны. В магазине следует внимательно проверять правильность комплектации, иначе сборка и монтаж ящиков в случае ошибки будут невозможны.

Глубина ящиков, изготовленных с применением системы Tandembox, варьируется от 270 до 650 мм. Высота боковых царг составляет 68, 83 и 115 мм, но благодаря более высокой задней стенке и рейлингам внутренние габариты ящика в этой плоскости достигают 204 мм. Общая же высота фасада для такой системы, когда нижний модуль оснащается двумя глубокими ящиками, может быть равна 355 мм.

Кроме этого, производители фурнитуры предлагают для сборки ящиков приобрести задние стенки из оргстекла или металла. В продаже имеются адаптированные держатели таких деталей, но им отдают предпочтение очень редко. Во-первых, они имеют стандартную ширину, зачастую не подходя из-за этого. Во-вторых, их стоимость более высокая, чем у ЛДСП.

Адаптивная система Blumotion — описание и принцип действия доводчиков для ящиков Tandembox

Описывая механизмы Tandembox, необходимо уделить внимание адаптивной системе Blumotion, ведь благодаря именно ее функциям обеспечивается плавное и бесшумное закрытие ящиков. Принцип действия такого доводчика несколько отличается от работы большинства моделей поршневых механизмов. Дело в том, что в гильзе системы Blumotion шток жестко закреплен на корпусе адаптера, а сила удара гасится за счет плавного перетекания амортизирующей жидкости. Причем каналы, через которые проходит эта эмульсия, расширяются или сужаются в зависимости от давления, оказываемого фасадом на доводчик. Это позволяет корректировать внутреннее сопротивление, делая его оптимальным для каждого конкретного случая.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Инженеры, разработавшие эту адаптивную систему, обеспечили доводчики Blumotion возможностью подстраиваться под силу, с которой закрывается фасад. Какой бы она ни была, ящик движется в обратном направлении с одинаковой скоростью. Естественно, существует критическая точка. Если сила, прилагаемая при закрытии, превысит расчетный экстремум, откроется предохранительный клапан, жидкость перестанет оказывать сопротивление, и вы услышите звук удара. Так обычно задвигаются обычные ящики. Данная конструктивная особенность позволяет сохранить целостность гильзы и весь остальной поршневой механизм.

Любопытно, что работа системы Blumotion, чем-то напоминающая полностью автоматизированный процесс, никак не зависит от электроники. Весь процесс построен на знаниях гидравлики и механики, что позволило сделать этот механизм сравнительно дешевым и долговечным.

Ящики Tandembox с системой автоматического открытия Servo-Drive

Усовершенствование ящиков не закончилось оснащением направляющих системой Blumotion, для большего комфорта эксплуатации мебели на кухне и во всех остальных комнатах был разработан электропривод Servo-Drive. Этот несложный механизм обеспечивает открытие ящика при легком нажатии на его фасад, улучшая таким образом функциональные характеристики любого гарнитура.

Servo-Drive представляет собой небольшой пластиковый короб с движущимся рычагом, который подсоединен к компактному блоку питания. Кроме этого, система самостоятельного открытия ящика комплектуется множеством вспомогательных механизмов для разных способов монтажа. Установку Servo-Drive нельзя назвать слишком сложной, но все-таки не стоит осуществлять ее своими силами, так как этот процесс требует определенных знаний.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Вследствие достаточно высокой стоимости этот механизм — удовольствие не из дешевых. Позволить себе автоматическое открытие абсолютно всех фасадов и ящиков могут далеко не все, но полностью отказываться от него тоже не стоит. В обзорной статье о переоснащении кухни будет приведено несколько практических рекомендаций по рациональному использованию электропривода. Пока же ограничимся перечислением достоинств системы Servo-drive для ящиков Tandembox:

  • фасады открываются от легкого нажатия на них, но, между тем, электропривод снабжен защитой, исключающей его срабатывание при случайных прикосновениях;
  • система имеет защиту от случайных столкновений, при возникновении препятствий на пути следования фасада открытие прекращается;
  • исключено попадание воды внутрь механизма, что позволяет использовать Servo-Drive даже под мойкой;
  • система подходит для направляющих Tandembox любой длины;
  • возможна установка даже в узком модуле с внутренним проемом от 225 мм;
  • при монтаже электропривода не требуются какие-либо конструктивные изменения корпусов ящиков;
  • компактность и независимость от места нахождения блока питания для электропривода.

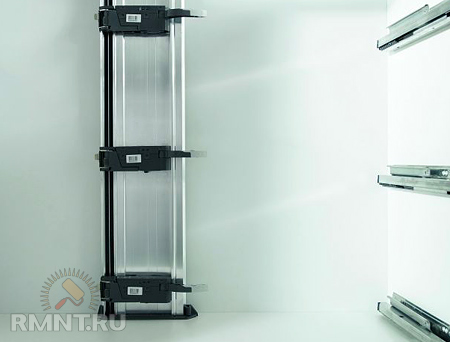

Ящики Tandembox для угловых тумб со стабилизационным механизмом Syncromotion

Далеко не во всех гарнитурах нижний угловой модуль отводится под мойку, нередко он используется для хранения посуды и прочих кухонных принадлежностей. Если не прибегнуть к его оснащению разными механизмами, эксплуатация такого шкафчика становится неудобной. Существует немало специально созданной фурнитуры для улучшения функциональных характеристик этой, по сути дела, очень вместительной тумбы. Так как в данной статье мы описываем лишь ящики системы Tandembox, то рассмотрим только системы выдвижения со стабилизационным механизмом Syncromotion.

Тумба для ящиков Tandembox Syncromotion имеет особую конструкцию, изготовление ее своими силами более чем затруднительно, для этого требуются специальные фирменные шаблоны и приспособления. Поэтому, как и в случае с Servo-Drive, ограничимся перечислением ее эксплуатационных характеристик и технологических особенностей.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

При использовании стандартных механизмов изготовление угловых тумб, оснащенных ящиками, требует специальной подгонки накладок, чтобы они при движении не цеплялись за соседние детали. Система Syncromotion позволила предельно упростить технологию изготовления угловых ящиков. Благодаря такому конструктивному решению, фасады при открытии и закрытии смещаются к центру, избегая любых столкновений, а максимальная длина ящика Tandembox (650 мм) позволяет использовать все пространство внутри тумбы.

Конечно, нельзя со 100% уверенностью заявить, что такая модель углового кухонного модуля является наиболее эффективной, но, по крайней мере, она ничуть не уступает другим усовершенствованным конструкциям. К основным функциональным характеристикам этой тумбы относятся:

  • полное выдвижение ящиков, что обеспечивает легкий доступ ко всему их содержимому;
  • возможность разграничения внутреннего пространства при помощи Orga-Line;
  • способность выдерживать нагрузку до 50 кг;
  • использование рейлингов и Boxside и универсальность Syncromotion позволяет устанавливать в угловом модуле вместительные ящики с высоким фасадом для хранения посуды.

Разделительная система Orga-Line для ящиков Tandembox

Для создания наивысшей степени комфорта на вашей кухне и рационального использования ящиков, изготовленных с использованием выдвижной системы Tandembox, ее производителями был разработан и запущен в серийное производство модельный ряд лотков, разделительных перегородок и держателей для посуды. Так как вся эта продукция предназначена именно для одной конкретной системы выдвижения, она идеально подходит к ней своими размерами, что позволяет с максимальным удобством для ее владельцев разместить внутри ящиков ножи, тарелки, кастрюли, сковородки, малогабаритную бытовую технику, продукты питания и другие кухонные аксессуары.

Следует отметить, что оснащение ящиков разделителями и контейнерами Orga-Line вполне под силу любому из нас, не нужно быть профессиональным мебельщиком, чтобы с этим справиться. Поскольку все лотки имеют определенную длину и ширину, вы сможете легко подобрать изделия с габаритами, соответствующими внутренним проемам корпусов ваших ящиков. Это чем-то напоминает простой детский конструктор «Lego», собирая который невозможно ошибиться.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

В случае же с нестандартной шириной ящиков всегда можно, используя систему рейлингов, адаптеров, держателей и разделительных перегородок из нержавейки или оргстекла, сделать дополнительную продольную перемычку, которая позволит разместить внутри корпуса все выбранные лотки. Кроме этого, подобные перегородки дают возможность формировать в ящиках Tandembox ячейки любого периметра, для компактного размещения в них посуды, техники и разных продуктов питания.

Для оснащения своего кухонного гарнитура системой Orga-Line вы можете на выбор воспользоваться:

  • лотками разной конструкции и размеров из нержавеющей стали для столовых приборов
  • держателем для тарелок
  • контейнером для ножей
  • специальными лотками для пряностей и бутылок
  • набором разделительной системы для Tandembox

Все комплектующие системы Orga-Line насколько легко устанавливаются внутри ящиков, настолько просто демонтируются и вынимаются из них. В случае необходимости лотки, держатели тарелок и перемычки могут быть вымыты в посудомоечной машине, так как они рассчитаны на подобный режим агрессивной чистки.

Расчет размеров задней стенки и днища для ящиков Tandembox

Так как эта система выдвижения не самая простая, то заняться ее самостоятельной установкой можно только в том случае, если вы решили произвести монтаж таких ящиков без механизмов Servo-Draive или Tip-On. Во всех остальных случаях лучше обратиться за помощью к специалистам.

Прежде чем приступить к непосредственной сборке, нужно вырезать днища и задние стенки из ЛДСП, размеры которых рассчитываются по следующим формулам:

  1. Ширина дна ящика: A = LW – 75.
  2. Длина днища: L = NL – 24.
  3. Высота задней стенки определяется согласно габаритам ее металлических держателей. Поскольку эти размеры могут варьироваться в зависимости от вашего выбора, то их точное значение определяется на месте.
  4. Ширина задней стенки ящика: B = LW – 87.

Все размеры рассчитываются в миллиметрах, обозначения приведены такие же, как в каталоге и инструкции по сборке, чтобы избежать какой-либо путаницы.

LW — внутренняя ширина корпуса мебельного модуля, в котором планируется установка ящика с системой Tandembox.

NL — фактическая длина направляющих.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

При выборе ЛДСП следует отдавать предпочтение декору, максимально совпадающему с цветом боковых царг. Если же выбрать плиту, идентичную той, из которой изготовлен корпус тумбы, ящик будет выглядеть не таким совершенным. Так как основными цветами являются белый или серый, проблем с поиском нужной ЛДСП обычно не возникает. Если вы не собираетесь полностью переоборудовать свою кухню ящиками с Tandembox, то общая площадь деталей будет сравнительно небольшая, поэтому оплачивать раскрой целого листа не имеет никакого смысла. Как и в случае с метабоксами нужно обратиться в любой цех по производству мебели, где вам подберут необходимый материал. В любом случае, поиск ЛДСП не представляет собой неразрешимую задачу.

Чтобы вы могли проверить правильность собственных расчетов, будет приведен пример-шаблон для Tandembox с длиной направляющих 450 мм и тумбы шириной 400 мм, корпус которой собран из ЛДСП толщиной 16 мм:

  1. Высота боковых царг системы выдвижения 83 мм
  2. Внутренний проем корпуса LW = 368 (364) мм
  3. Ширина дна ящика А = 293 (289) мм
  4. Длина днища L = 426 (426) мм
  5. Высота задней стенки H = 84 (84) мм
  6. Ширина задней стенки B = 281 (277) мм

В скобках приведены размеры для тумбы из плиты ЛДСП толщиной 18 мм. Также при расчетах нужно учитывать толщину меламиновой или ПВХ кромки, которой оклеиваются детали по периметру. Обычно от каждой стороны отнимается по 0,5 мм.

Сборка ящика Tandembox с Blumotion

Перед тем, как описать процесс сборки ящика, следует отметить, что данные механизмы будут отлично функционировать только в том случае, если весь монтаж будет произведен в точности с размерами, приведенными в инструкции. Крайне нежелательны отклонения более чем на 0,5 мм, поэтому необходимо сразу же произвести сверку совпадения шкалы на рулетке и измерительном уголке. Разметку следует производить не спеша и скрупулезно, тогда у вас все отлично совпадет, и монтаж не составит абсолютно никаких проблем. Описываемые работы рекомендуется выполнять вдвоем, так как, не имея специальных приспособлений, в одиночку справиться со сборкой будет не так-то просто.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

В данном случае важна последовательность действий, если она будет нарушена, то все придется начинать сначала. Поэтому разделим весь процесс на несколько этапов:

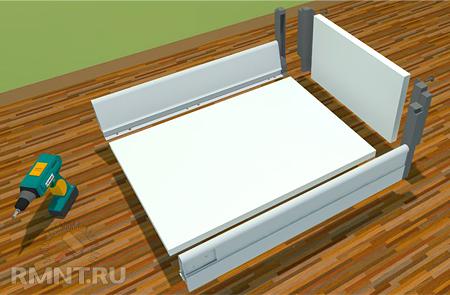

  1. Вначале нужно прикрутить металлические держатели к задней стенке. Для этого необходимо просверлить несколько глухих отверстий под евро-винты, их количество зависит от высоты держателя. Разметка точек производится очень просто: справа и слева уголком отмеряется по 9 мм от краев детали из ЛДСП, затем снизу, вдоль этих линий, на расстоянии кратном 32 мм ставится нужное количество меток. Рекомендуется сразу же произвести сверление и собрать эту часть ящика.
  2. На следующем этапе монтажа к одной из боковых двустенных царг прикручивается днище. Оно вставляется в специальный паз на комплектующей тандембокса и выравнивается по переднему краю. Для крепежа можно воспользоваться обычными саморезами 3,5x15. Чтобы сделать наколки под них, необязательно вынимать дно из паза, можно утопить сверло диаметром 2,5 мм через прорези в царге.
  3. Выемка в задней части царги соединяется с боковым держателем задней стенки ящика.
  4. Затем, выровняв между собой все детали, следует надеть вторую царгу на днище и второе крепление задней стенки.
  5. Прикрутить вторую сторону днища к царге и соединить его с задней стенкой при помощи двух длинных саморезов или конфирматов.
  6. Завершается сборка ящика установкой фасада и продольных рейлингов. Этот заключительный этап состоит из разметки фасада под крепеж Inserta и втулку рейлинга, их закрепления на детали и заключительной сборки конструкции.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Разметка корпуса тумбы, крепление боковых направляющих и установка ящиков

Как и при сборке корпусов ящиков, эта операция требует высокой точности при разметке. В масштабах промышленного производства сверление деталей производится на дорогостоящем оборудовании с ЧПУ, гарантирующим полное соответствие технологическим требованиям. В условиях небольших мастерских, а также при самостоятельном монтаже мы лишены таких возможностей, поэтому полагаться приходится только на собственное внимание, твердость руки и некоторые самодельные приспособления.

В принципе, монтаж направляющих системы Tandembox мало чем отличается от аналогичных действий при установке метабоксов и ящиков, оснащенных обычными роликовыми направляющими. Для того чтобы его осуществить необходимо выполнить следующую последовательность действий:

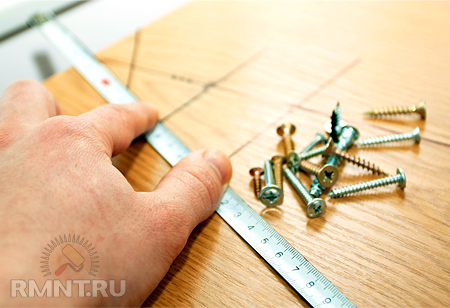

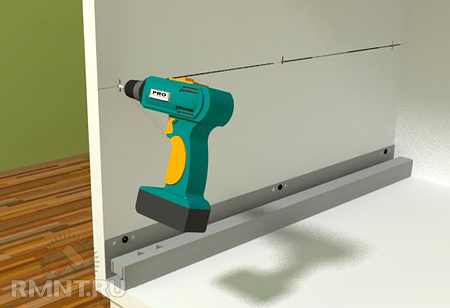

  1. Вначале находится место, где будет прикручена первая направляющая. Для этого от внутренней стороны днища нужно отступить вверх 33 мм и провести линию перпендикулярную лицевой стороне боковой вертикальной стойки тумбы. Вдоль этой черты чуть позже будет производиться разметка точек для вкручивания крепежных евро-винтов.
  2. Вся последующая разметка привязана к местоположению этой первой линии. Дальнейшие отступы делаются с учетом высоты имеющихся фасадов и зазора между ними, величина которого составляет 2 мм. Чтобы лучше понять это на практике, рассмотрим пример для стандартной тумбы высотой 720 мм (без учета цоколя или ножек) с 4-мя ящиками. Один фасад имеет высоту 283 мм, а три остальных — 140 мм. Вертикальный размер боковой стойки в данном случае составляет 704 мм. В данном случае линии следует размечать в такой последовательности: H1 = 33 мм; H2 = 318 мм; H3 = 460 мм; H4 = 602 мм. Такой шаблон поможет вам сориентироваться при любых размерах фасадов.
  3. Проведя все линии на обеих боковых стойках тумбы, нужно затем отметить точки для сверления углублений под евро-винты. Не нужно каждый раз прикладывать направляющие и через них накалывать центры отверстий. Достаточно произвести разметку один раз, а потом, используя имеющиеся данные, расчертить полностью шкафчик. Перед тем, как приложить направляющую к шаблонной линии, отступите от лицевой линии боковой стойки 3 мм и поставьте в этом месте черточку, так как именно здесь должен располагаться передний край полозьев. Затем, совместив центр отверстий, выбитых на направляющей, с проведенной чертой, сделайте шилом две наколки спереди и сзади детали. Замерьте расстояния до этих углублений рулеткой и разметьте точно так же все остальные линии на тумбе.
  4. Глухие отверстия под евро-винты делаются сверлом диметром 5 мм, их глубина составляет 10–11 мм. Чтобы не пробить стойки насквозь, используйте ограничитель. По завершении сверления рекомендуется проверить все гнезда штангенциркулем, так как, если их глубина будет недостаточной, после вкручивания евро-винтов на лицевой стороне боковых стоек могут появиться небольшие бугорки.
  5. После сверления рассортируйте направляющие на правые и левые и прикрутите их. Следите, чтобы передний край этих деталей совпадал с отметкой 3 мм. Когда вы убедитесь в том, что все сделано правильно, остается перевернуть тумбу и вставить в нее ящики. Для этого двустенные царги надеваются на направляющие и задвигаются внутрь корпуса до упора. При этом будут слышны характерные глухие щелчки, это не должно вас беспокоить, поскольку таким образом происходит состыковка отдельных комплектующих. Вставив один ящик, проверьте его на открытие и закрытие, если что-то не в порядке, нужно его снять с направляющих и повторить процедуру. Чтобы вынуть Tandembox из корпуса, нужно его выдвинуть, слегка приподнять фасад, еще немного потянуть ящик на себя и вернув его в исходное положение вытащить из тумбы.
  6. Когда вы вставите все тандембоксы и убедитесь в их безупречной работе, нужно будет произвести регулировку фасадов в трех плоскостях. Процедура изменения угла наклона накладки требуется только для высоких ящиков с рейлингами. Нужное положение в пространстве достигается путем вращения трубок по часовой стрелке или в обратном направлении. При помощи таких действий вы можете, как притянуть верхнюю часть фасада к тумбе, так и отвести ее от корпуса, добившись строго вертикального положения накладки и избавившись от зазоров. Регулировка вверх-вниз и вправо-влево выполняется при помощи отвертки, которой нужно немного подкрутить два винта, находящиеся в передней части двустенной царги ящика. Действия эти необходимо произвести с двух сторон. Выставив фасады по одной вертикальной линии, выровняв щели между ними и устранив все зазоры, регулировочный механизм закрывается специальными пластиковыми заглушками, и тумба, оснащенная ящиками системы Tandembox, считается готовой к эксплуатации.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Сборка и монтаж ящиков Tandembox с Blumotion в тумбе с мойкой

В наших малогабаритных квартирах любое свободное место на вес золота, особенно важно рациональное использование пространства на кухнях. Из-за небольших площадей большинство из нас не имеют возможности установить в этой комнате большой вместительный гарнитур, поэтому здесь особенно важно не иметь «мертвых зон» внутри шкафчиков. Хранить там один лишь воздух в нашем случае просто непозволительно.

Шкафчик под мойку — ярчайший пример такой нашей расточительности. Чаще всего внутри этого довольно вместительного модуля находится мусорное ведро и хранится кое-что из овощей. Правда, в последнее время там стали устанавливать фильтры для воды. Но даже в этом случае пространство вверху никак не используется. Объясняется это просто: при стандартных конструкциях тумбы под мойку эксплуатация этой части модуля неудобна и обременительна. Поэтому большинство из нас предпочитает забыть об этом свободном месте, чем что-либо предпринимать.

Между тем, умные и талантливые люди все давно за нас придумали. Нужно только их открытия применить на практике, воспользовавшись в очередной раз гениальными в своей простоте идеями. Речь в данном случае идет о возможности оснастить тумбу под мойку ящиками системы Tandembox. Специально для этих целей созданы две разновидности конструкций, позволяющие разместить моющие и чистящие принадлежности вокруг раковины мойки, расположенной внутри тумбы. В нижнем ящике этого шкафчика, предварительно разделив его перегородками Orga-Line, вы можете хранить в специально созданной ячейке мусорное ведро и прочий хозяйственный инвентарь.

Перед тем, как вкратце описать две модели таких ящиков, следует сделать одно важное уточнение, касающееся габаритов мебели. Обязательно нужно учесть то, что устанавливать такие тандембоксы имеет смысл только тогда, когда внутренний проем тумбы существенно шире корыта мойки. Если же вы имеете расстояние между боковыми стойками и раковиной не больше 150 мм (следует учитывать габариты двусторонних царг), не стоит тратиться на столь дорогостоящую фурнитуру, так как она не оправдает себя.

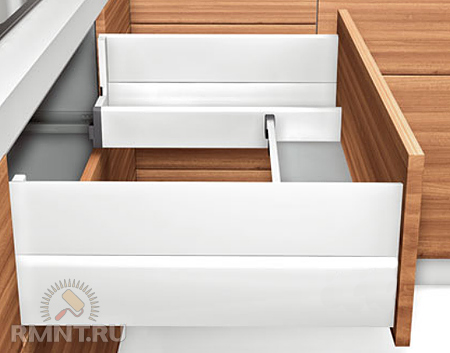

Ящик Tandembox под мойку с Boxside

Как уже отмечалась, сама идея создания такого ящика очень проста:

  1. В днище из ЛДСП, предназначенном для обычного ящика, вырезается выемка под раковину мойки. Расчеты производятся индивидуально, важно следить за возможным смещением мойки в тумбе вправо или влево, ведь в этом случае дно не будет уже симметричным. Ширина выемки в ЛДСП вычисляется по формуле: S = SM + 100, где SM — ширина раковины, а 100 мм — общая ширина обеих двустенных царг под мойку и небольшой допуск, позволяющий избежать возможного трения ящика с раковиной.
  2. Задних стенок из ЛДСП для такого ящика потребуется 3 штуки. Есть классический вариант расчетов, но он далеко не всегда может быть использован, так как мы уже упоминали о возможном отсутствии симметрии. Поэтому, чтобы избежать переделок, необходимо вначале собрать ящик, после чего можно получить точные размеры всех трех задних стенок. Единственное, что известно сразу — это их высота. У двух деталей, расположенных сзади она составляет 199 мм, а у передней центральной планки — 53 мм.
  3. После того как все детали из ЛДСП готовы, можно осуществлять окончательную сборку ящика, которая фактически идентична описанному выше монтажу. Внешне конструкция напоминает два отдельных узких ящика соединенных между собой вертикальной и горизонтальной перемычками из ЛДСП. Такая спаренная модель имеет общие направляющие, на которых закреплены двустенные боковые царги.

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Комплект фурнитуры и деталей, необходимой для изготовления такого ящика, состоит из:

  • дна с вырезом из ЛДСП — 1 шт
  • задних стенок из ЛДСП — 3 шт
  • боковых двустенных царг стандартного образца (L = 500 мм/H = 83 мм) — 2 шт
  • боковых двустенных царг под мойку (H = 83 мм) — 2 шт
  • комплекта направляющих с Blumotion
  • крепления фасада Inserta — 2 шт
  • металлических держателей задней стенки — 4 шт
  • съемных боковин Boxside — 4 шт
  • рейлингов — 2 комплекта
  • держателей передней перемычки из ЛДСП с адаптерами — 1 комплект
  • декоративных пластиковых заглушек — 2 шт

Ящик Tandembox под мойку с бортиками из рейлингов на угловых держателях

Упрощенной и более дешевой моделью ящика Tandembox под мойку можно считать конструкцию, имеющую ограждение по периметру, состоящее из трех рядов рейлингов. Для того, чтобы оно прочно держалось, разработана специальная крепежная фурнитура. Такой ящик не имеет дополнительных двустенных царг под мойку, и задних стенок из ЛДСП.

Для сборки такой конструкции необходимы следующие детали:

  • днище с вырезом под раковину мойки из ЛДСП — 1 шт
  • направляющие с Blumotion — 1 комплект
  • стандартные металлические двустенные царги (L = 450 мм/H = 83 мм) — 1 комплект
  • металлические держатели задней стенки — 1 комплект
  • рейлинги L = 450 мм — 2 комплекта
  • трубчатый бортик под распил — 6 шт
  • тройной угловой держатель бортиков — 4 шт
  • декоративные заглушки для двустенных царг — 2 шт

Ремонт и модернизация старого кухонного гарнитура своими руками. Часть 3

Монтаж этого ящика производится в следующей последовательности:

  1. К днищу прикручиваются держатели трубчатых бортиков и обе двустенные царги.
  2. Измеряется и записывается длина всех бортиков.
  3. Затем нужно открутить все угловые держатели и одну из царг.
  4. Вставляя по очереди нарезанные трубчатые бортики, прикрутить всю крепежную фурнитуру и боковую металлическую царгу обратно.
  5. Защелкнуть фасад и вставить ящик в тумбу.

Вырез в днище под раковину мойки лучше делать в том же месте, где вы будете заказывать раскрой этих деталей, даже если у вас дома есть лобзик. Дело в том, что специалисты сделают все аккуратно и без ошибок. Кроме этого, они за умеренную плату произведут оклейку торцов ПВХ кромкой 0,5 мм. Торцы на вырезе в днища у ящика с трубчатым бортиком рекомендуется закрыть гибким мебельным С-профилем, предварительно нанеся на них слой прозрачного силикона.

Заключение

Прежде всего, в заключение статьи нужно отметить, что, как вы сами убедились, установка основных моделей ящиков Tandembox вполне по силам любому домашнему мастеру. Просто нужно быть очень внимательным при монтаже, а сама технология установки ничего особо сложного собой не представляет, никакой специальный инструмент тоже не нужен. Поэтому можно заняться этим делом, сэкономив на монтаже приличную сумму. Именно такой вариант и может сделать данные системы выдвижения доступными многим, даже учитывая их относительно высокую стоимость.
