Как самому заменить батарею

В условиях тотальной борьбы за экономию повышение эффективности отопительной системы — одна из приоритетных задач. Чтобы ее решить, необходимо, в первую очередь, заменить старые батареи новыми современными приборами отопления. Как это сделать самостоятельно, рассказывается в этой статье.

Для того чтобы дома всегда было тепло, необходимо, чтобы все нагревательные приборы работали с максимальной отдачей. Во многих домах и по сей день стоят морально устаревшие регистры с низким КПД. По сути, отопление жилых помещений такими батареями — это выбрасывание денег на ветер. Значительно повысить комфорт в помещении и при этом сократить счета за отопление поможет замена старых батарей на новые.

Для начала следует рассказать о типах современных батарей. Условно их можно разделить на три класса:

  1. Стальные, батарея с корпусом из стали. Чтобы повысить площадь теплоотдачи, и, следовательно, КПД таких батарей, приходится делать очень большое количество внутренних перегородок. Как следствие — довольно высокая стоимость — двухкиловаттная батарея будет стоить порядка 3500 руб.
  2. Алюминиевые. Имеют более толстые, по сравнению со стальными, стенки и, соответственно, более высокий КПД. Подвержены разрушительному воздействию щелочи, которую добавляют в воду, текущую в теплосетях, чтобы на внутренних стенках теплопроводов не образовывалась накипь. Дешевый материал и простота в изготовлении обеспечивают низкую цену — порядка 2000 руб. за батарею с мощностью приблизительно 2 кВт.
  3. Биметаллические. Внутренняя часть стальная, наружная алюминиевая. Сочетают в себе плюсы предыдущих типов батарей и не имеют их минусов. Средняя цена — около 2600 руб. за двухкиловаттную.

Таким образом, при установке батареи на систему центрального водоснабжения, необходимо использовать либо стальные, либо биметаллические радиаторы — алюминиевые под действием щелочи быстро разрушатся. При монтаже автономной системы отопления, например, в частных домах, с целью экономии целесообразно использовать алюминиевые радиаторы.

Итак, приступим. Заменим старые регистры современной батареей.

Как самому заменить батарею

Необходимый инструмент и материалы

Для проведения работ потребуются следующие инструменты:

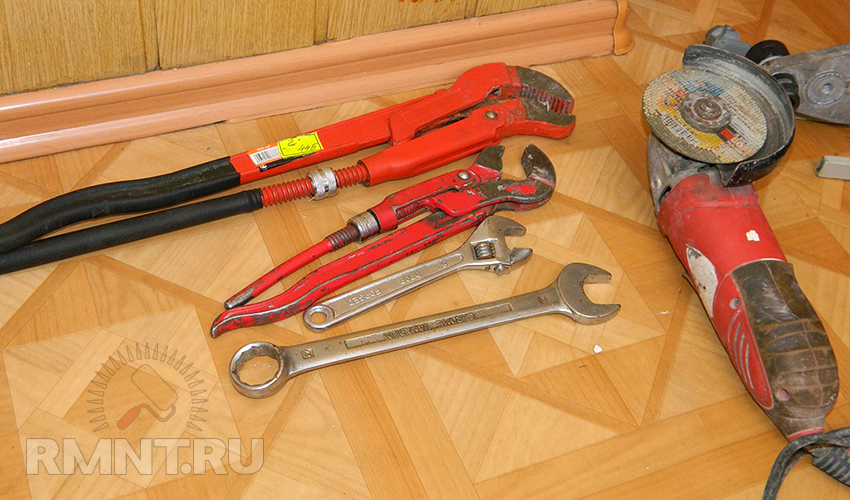

1. Углошлифовальная машина (болгарка с диском по металлу).

2. Набор ключей.

Как самому заменить батарею

3. Перфоратор со сверлом диаметром 12 мм.

Как самому заменить батарею

4. Паяльник для полипропиленовых труб диаметром 25 мм и ножницы для резки.

Как самому заменить батарею

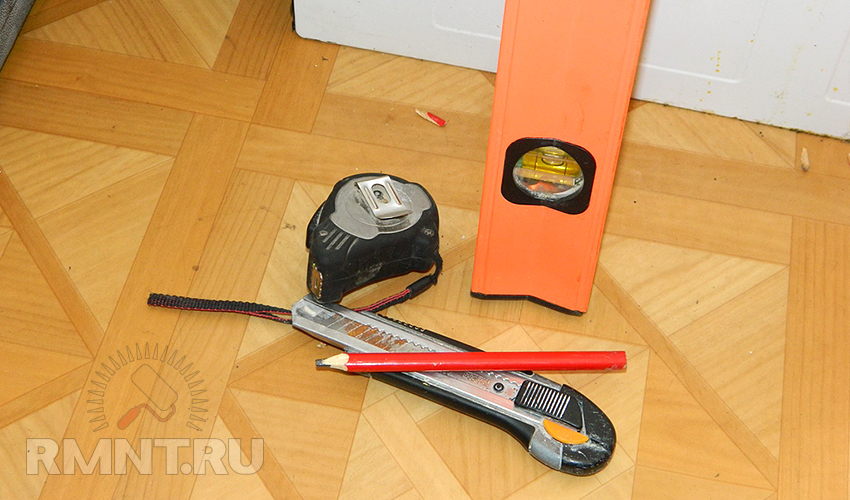

5. Строительный уровень, рулетка, карандаш.

Как самому заменить батарею

Материалы:

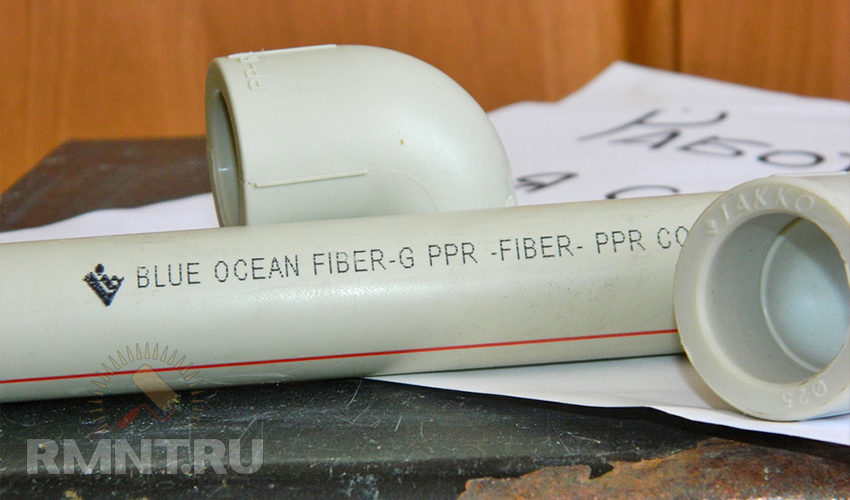

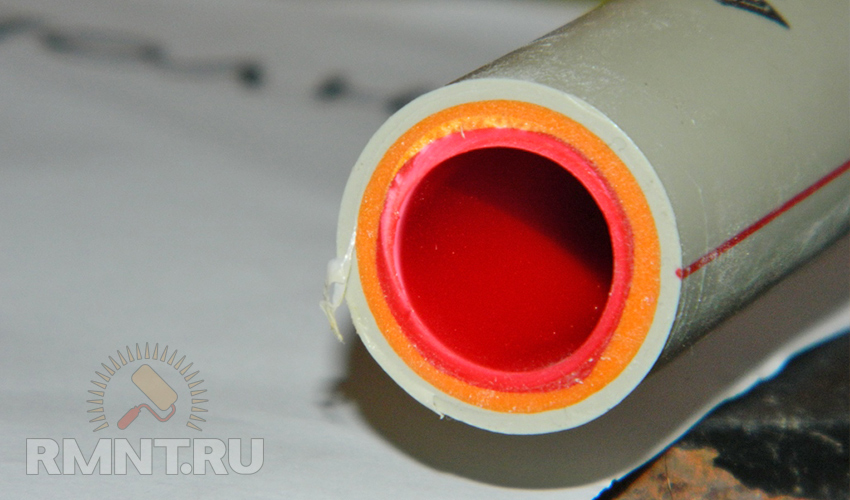

1. Труба полипропиленовая диаметром 25 мм, армированная стекловолокном.

Как самому заменить батарею

2. Фитинги и фурнитура для полипропиленовых труб.

Как самому заменить батарею

3. Комплект для подключения батареи.

Как самому заменить батарею

Можно все эти элементы купить по отдельности, тогда будет нужно:

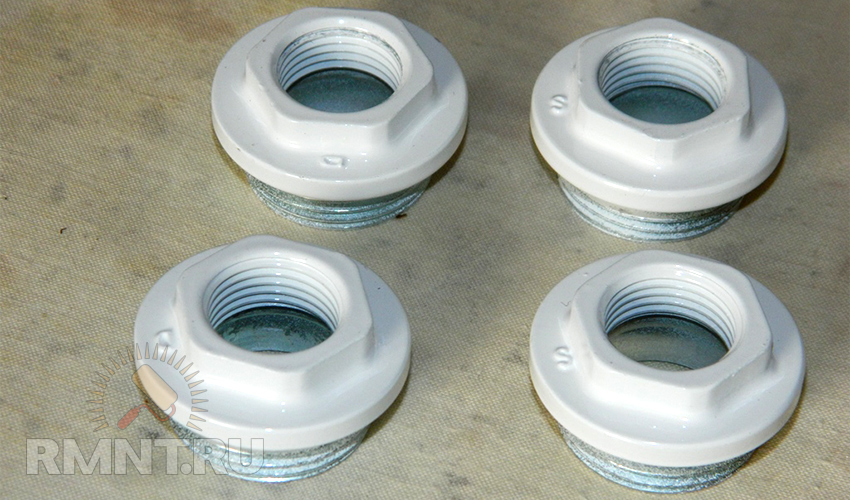

  • пробка радиаторная 1"x½": левых — 2 шт., правых — 2 шт.;

Как самому заменить батарею

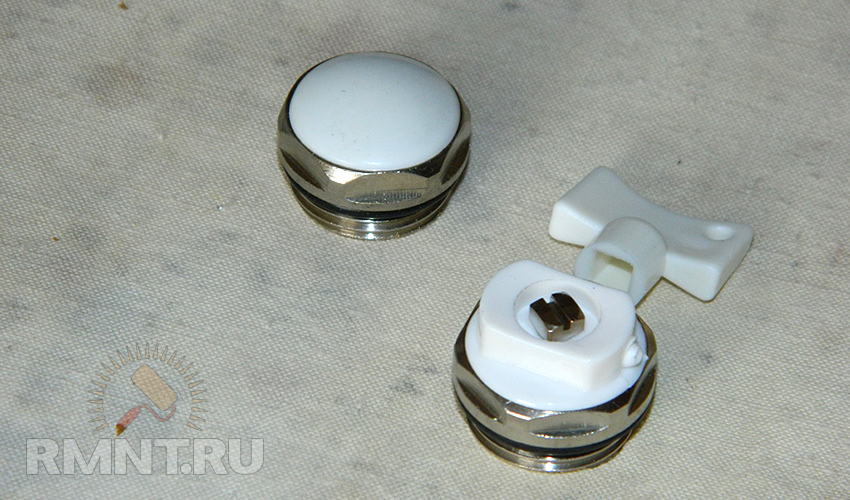

  • заглушка ½", спускной клапан — кран маевского;

Как самому заменить батарею

  • кран угловой ½ на подающую и обратную линию;

Как самому заменить батарею

  • крепление батареи к стене.

Как самому заменить батарею

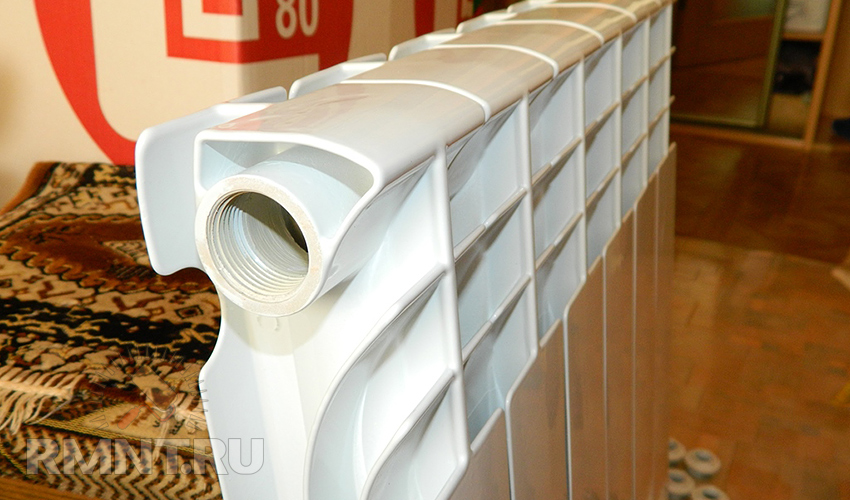

4. Сама батарея.

Как самому заменить батарею

Замена батареи

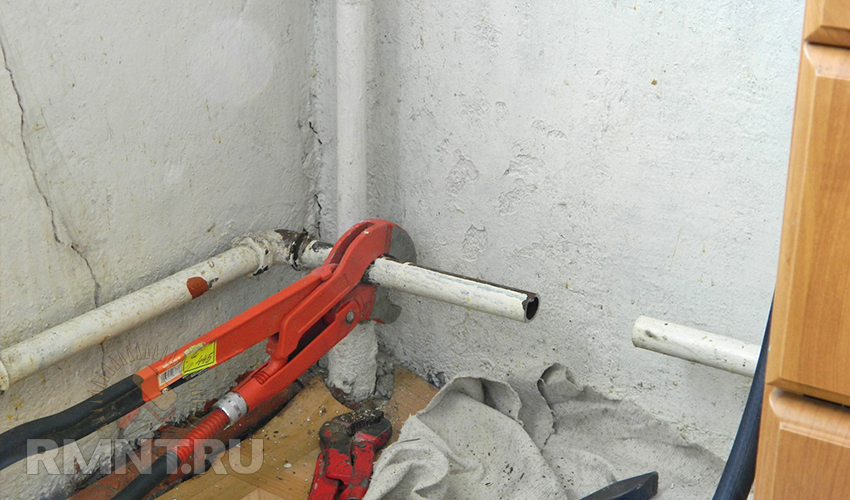

1. Самый трудный этап любых работ — демонтаж старой системы. Сливаем воду. Делаем два глубоких надреза на трубе на расстоянии примерно 15–20 см и с помощью газового ключа аккуратно выламываем отрезок трубы. Полностью отрезать трубу не стоит, так как внутреннее напряжение в трубе может заклинить диск, что чревато поломкой инструмента и травмой.

Как самому заменить батарею

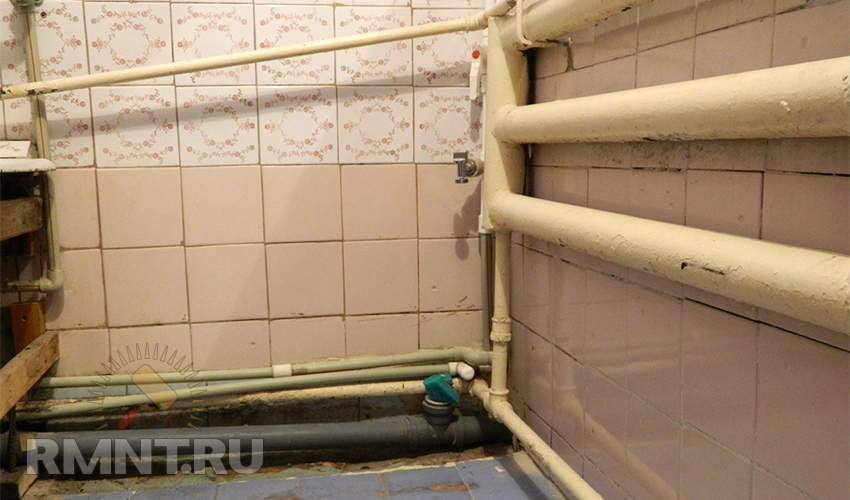

2. Убираем старые трубы насколько это возможно. В нашем случае до пробки соседнего радиатора по ветке подачи воды, и уголка отвода по обратке.

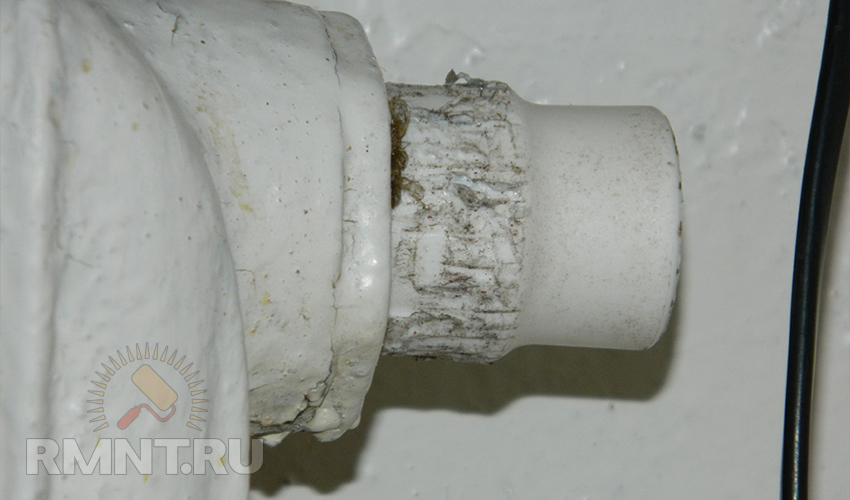

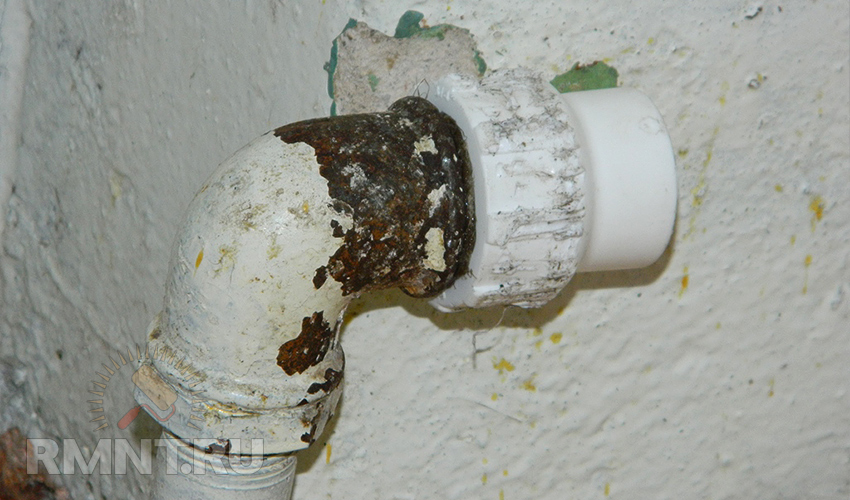

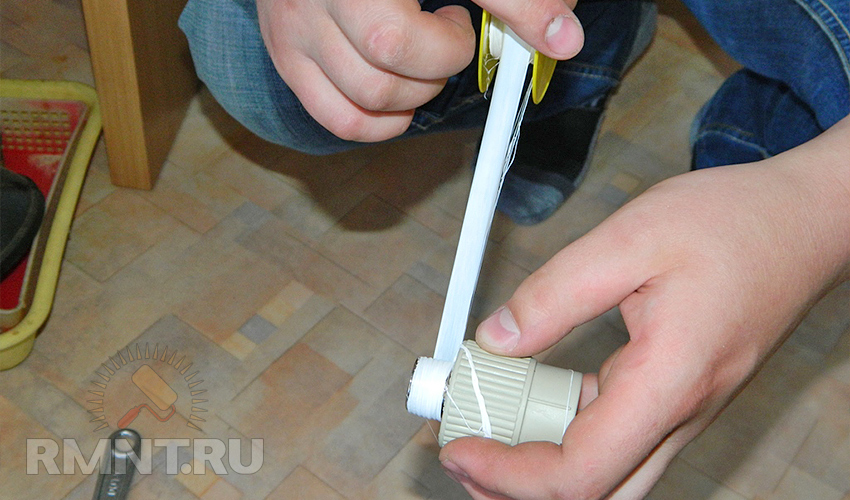

3. Наматываем подмотку на переходные фитинги и вкручиваем их в подачу, и обратку.

Как самому заменить батарею

Как самому заменить батарею

Как самому заменить батарею

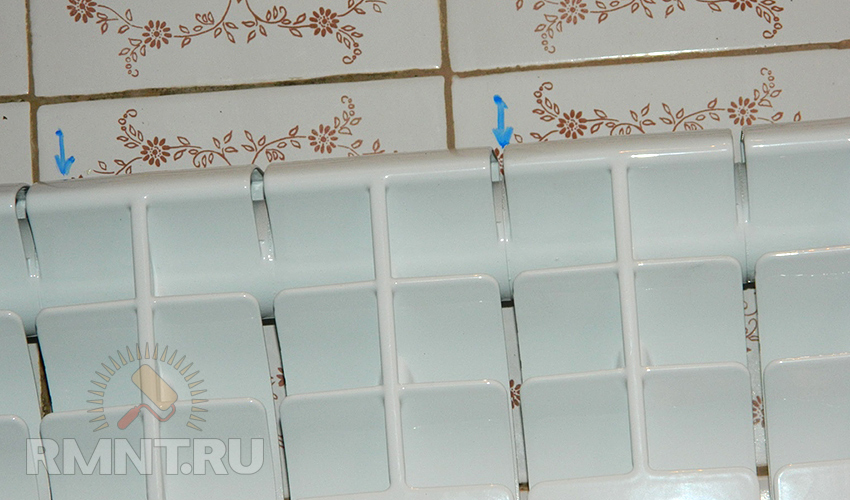

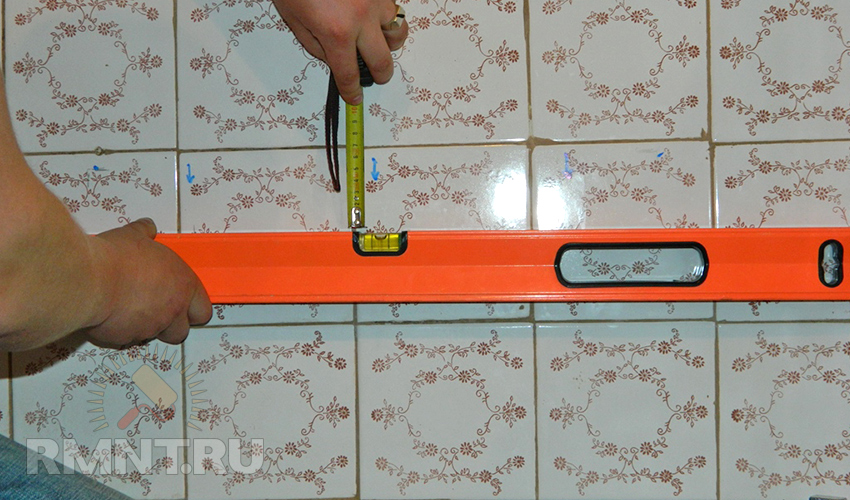

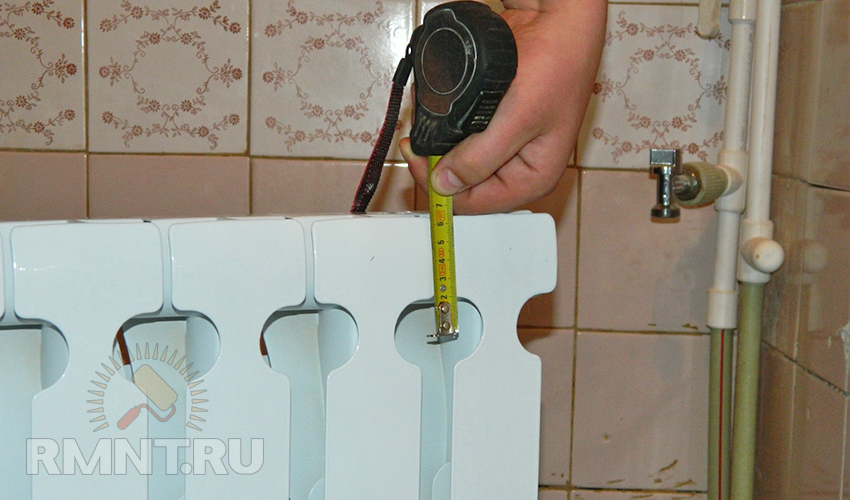

4. Размечаем место крепления батареи с помощью уровня и рулетки.

Как самому заменить батарею

Как самому заменить батарею

Как самому заменить батарею

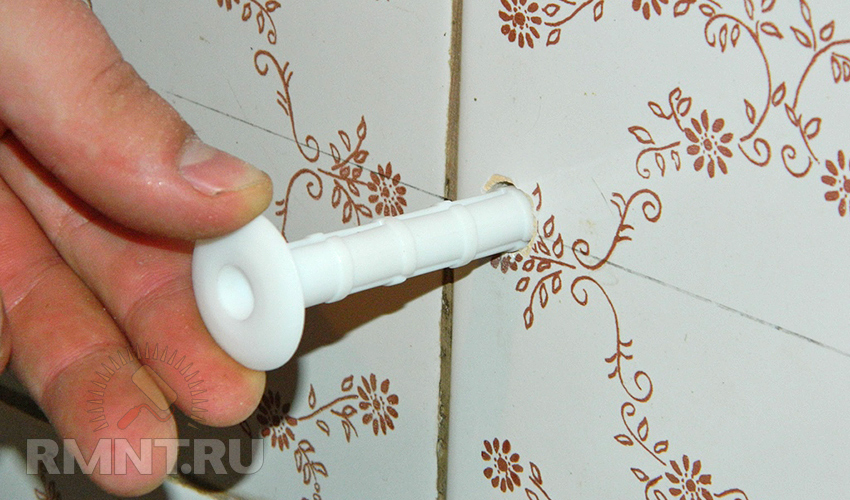

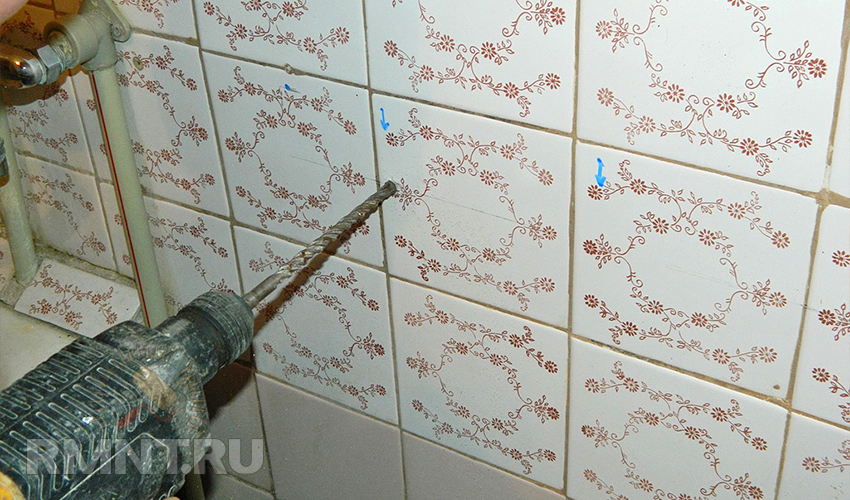

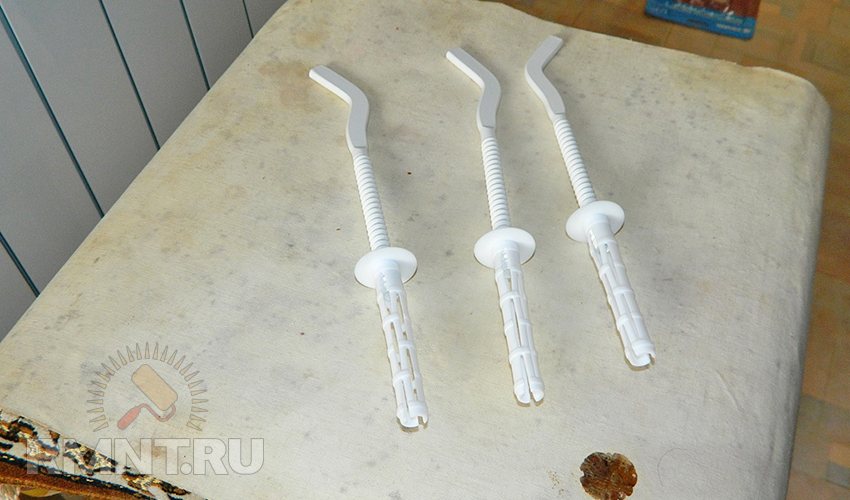

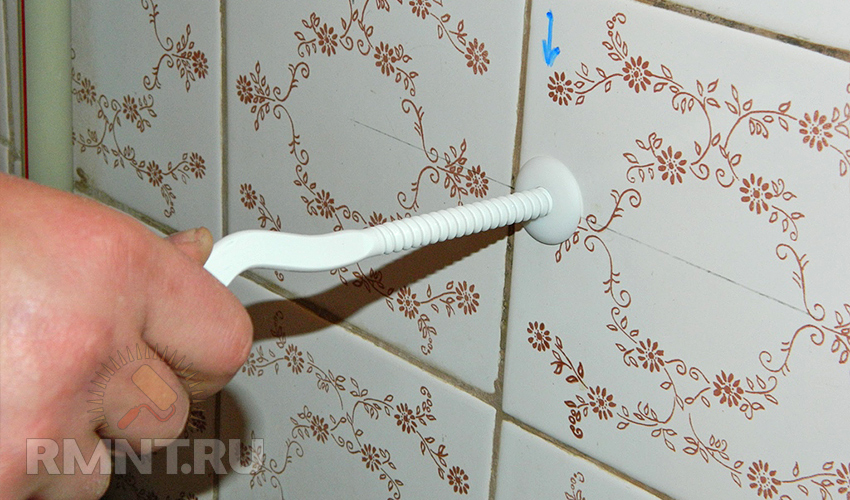

5. Сверлим в нужных местах отверстия, вставляем дюбели и вворачиваем радиаторные крюки.

Как самому заменить батарею

Как самому заменить батарею

Как самому заменить батарею

6. Начинаем обвязывать батарею. Сначала вкручиваем пробки — две с правой резьбой, две с левой. Так как на пробках присутствует уплотнительное кольцо, то подмотку использовать не нужно.

Как самому заменить батарею

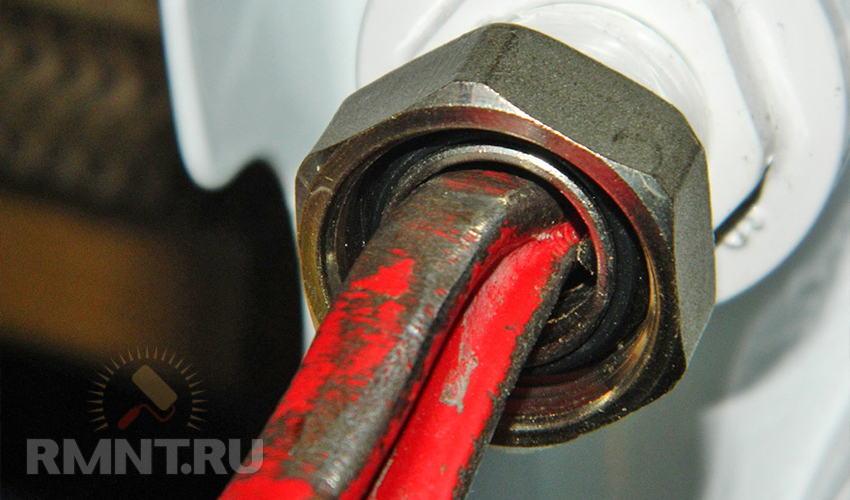

7. В верхнюю часть батареи в подачу вкручиваем кран с американкой. Для этого используем ручку газового ключа и выступы на внутренней стороне американки. Не забываем о подмотке.

Как самому заменить батарею

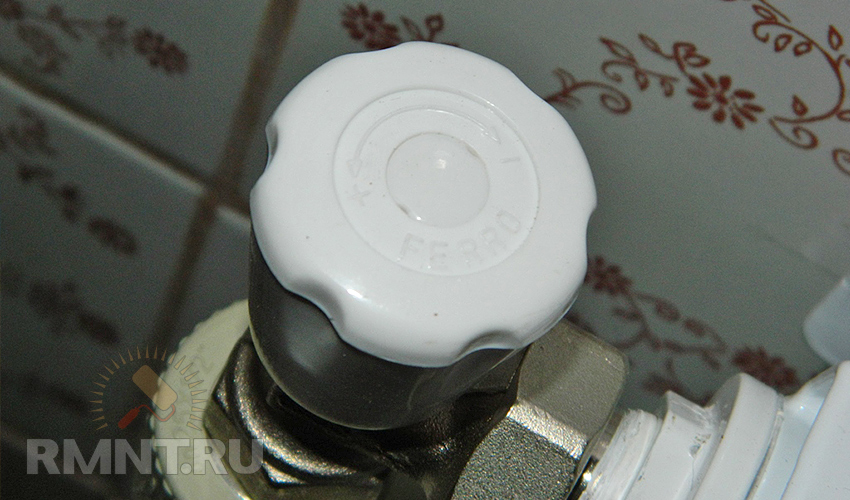

С помощью этого крана осуществляется регулировка температуры батареи. Открываем кран. Для этого крутим его в сторону со знаком +.

Как самому заменить батарею

Как самому заменить батарею

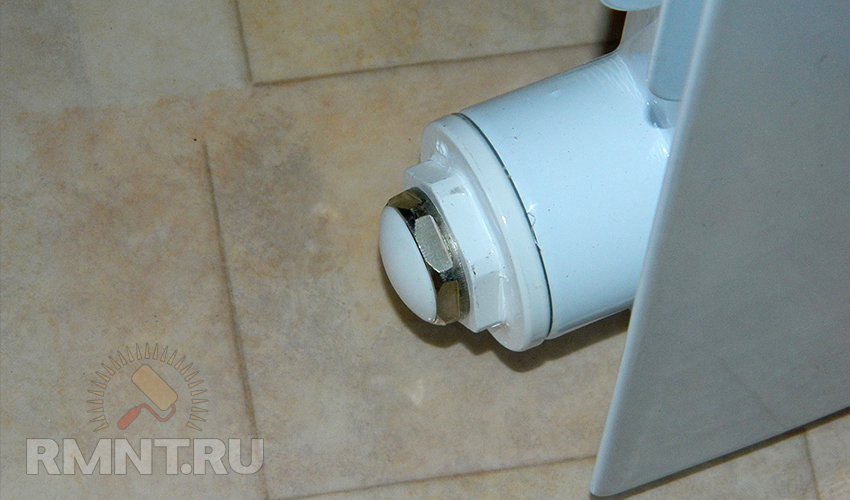

8. В нижнюю часть батареи, противоположную обратке, вкручиваем заглушку.

Как самому заменить батарею

8. С другой стороны вворачиваем кран на обратку и открываем его с помощью шестигранника.

Как самому заменить батарею

9. В оставшуюся незадействованной верхнюю пробку батареи вкручиваем спускной клапан. Так как у него есть кольцевая прокладка, то дополнительная подмотка не нужна.

Как самому заменить батарею

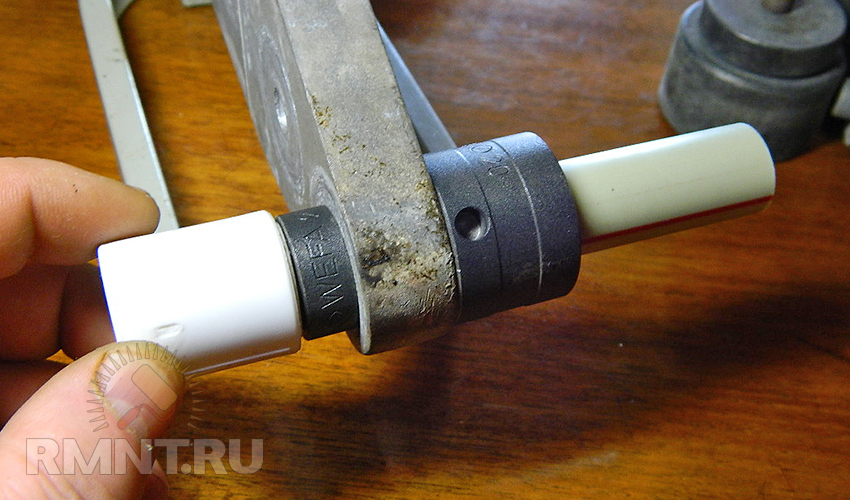

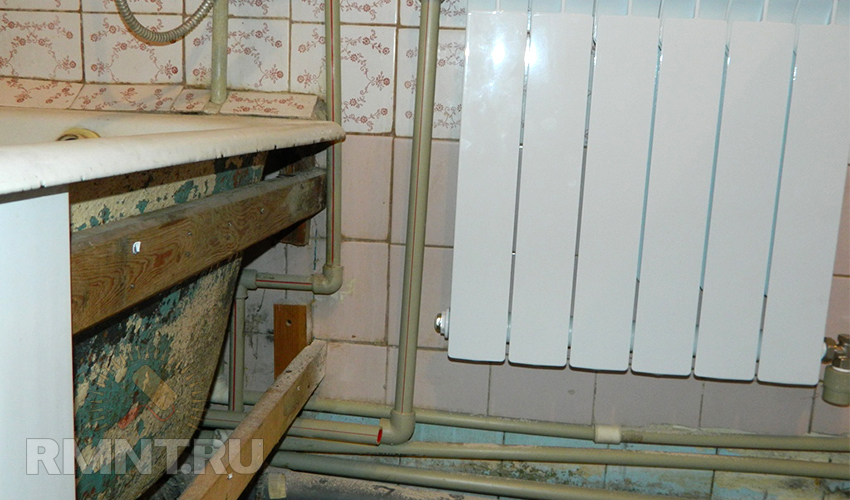

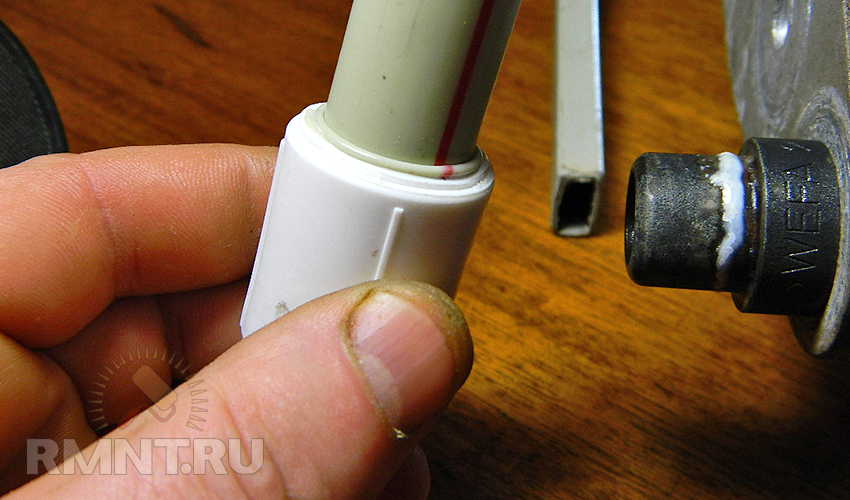

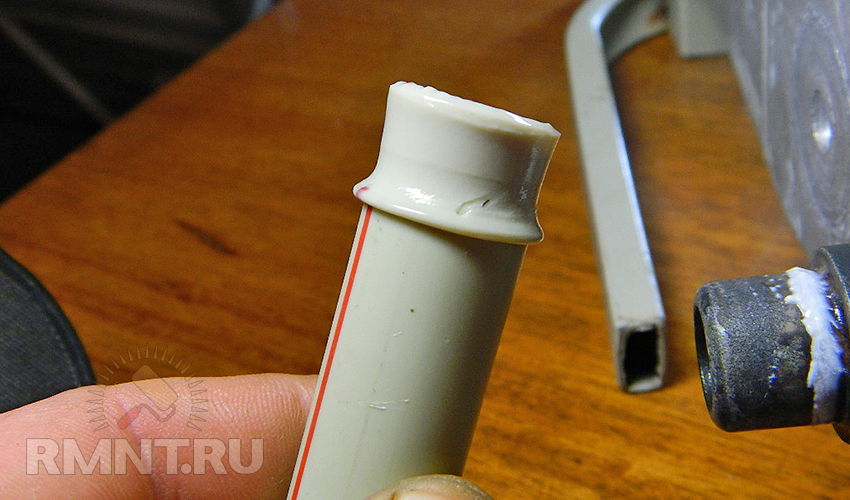

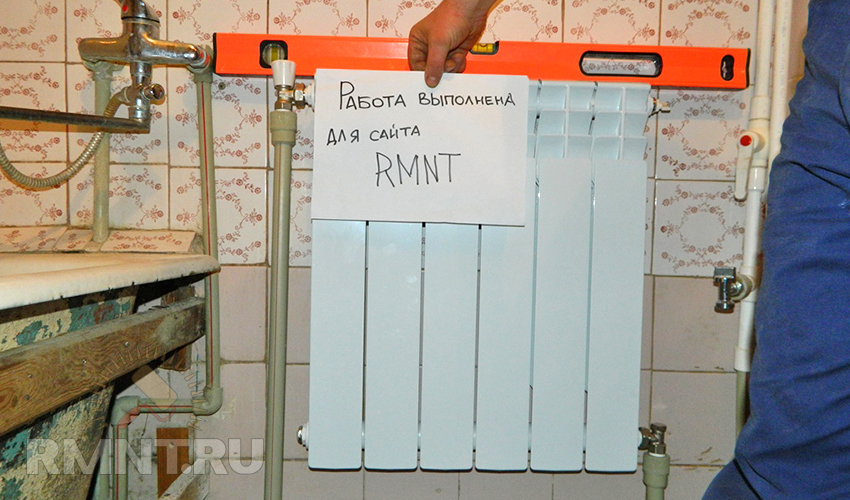

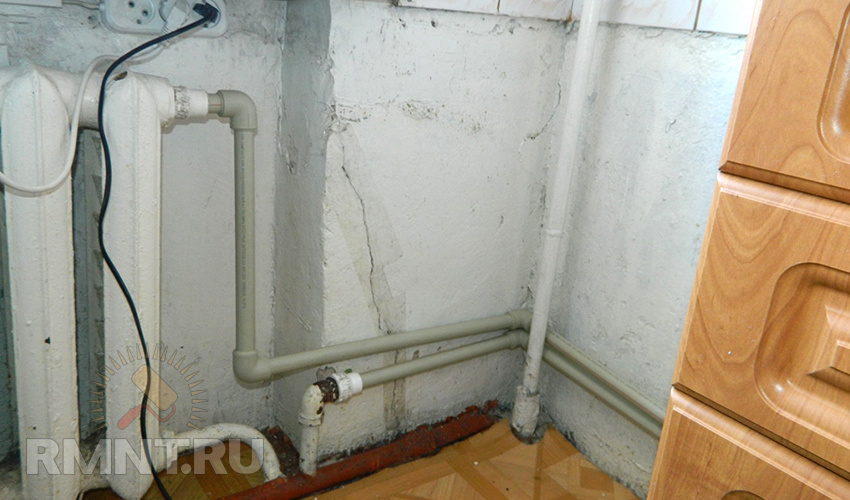

10. Вешаем батарею на место. Монтируем подающую и обратную магистрали из полипропиленовых труб. Соблюдая очерёдность пайки трубы, припаиваем батарею к магистрали.

Как самому заменить батарею

Как самому заменить батарею

Как самому заменить батарею

Как самому заменить батарею

Как самому заменить батарею

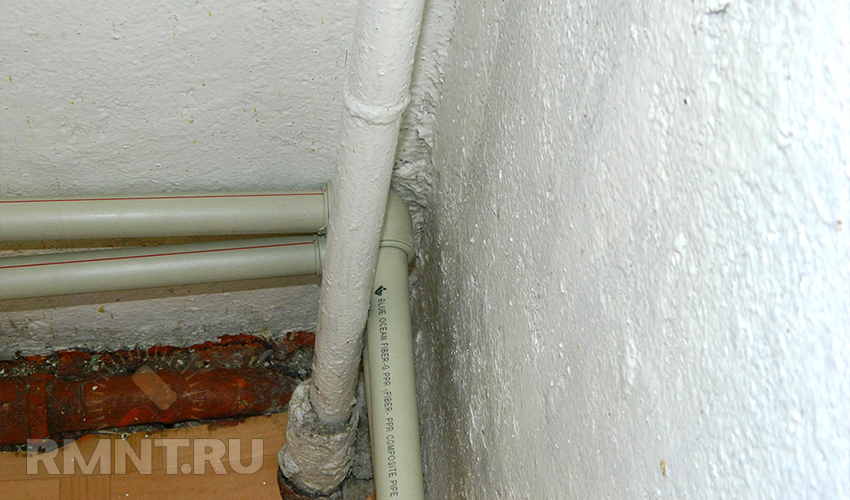

При монтаже труб из полипропилена необходимо предусматривать компенсационные зазоры на расширение трубы при нагреве. Не следует цементировать трубы при их проходе через перекрытия и стены.

Как самому заменить батарею

Как самому заменить батарею

11. Осталось заполнить систему теплоносителем и стравить воздух с помощью крана маевского.

Как самому заменить батарею

рмнт.ру (по материалам конкурсной работы пользователя chugaiigor)

03.03.14
