Монтаж стропильной системы для двухскатной крыши

Стропильная система является основой вашей будущей крыши, поэтому к ее строительству необходимо отнестись очень серьезно. Прежде чем вы приступите к работе, необходимо набросать для себя примерный план системы для того, чтобы понимать каков будет вид общей конструкции и какие функции выполняют ее отдельные элементы.

Монтаж стропильной системы для двухскатной крыши

Для того чтобы рассчитать параметры и технические характеристики стропильной системы для больших объектов — лучше всего прибегнуть к услугам профессионалов. Если ваша крыша предназначена для частной постройки относительно небольшого размера (площадь дома до 100 м2), то можно выполнить монтаж, руководствуясь ниже приведенными материалами.

Первым делом требуется определиться с углом наклона скатов. Обычно среднестатистические расчеты исходят из количества материалов, что очень хорошо влияет на материальную составляющую вопроса, принято считать, что чем меньше угол наклона, тем выгоднее и дешевле обойдется постройка. На самом деле выбирать угол наклона необходимо из двух основных показателей — ветровые нагрузки и вес осадков (в частности в зимнюю пору), как видно вопрос расценок в технических параметрах не принято принимать во внимание. Универсальный угол наклона для нашего климата 45–50 градусов, при таких параметрах максимально сбалансированы показатели прочности перед нагрузками, как ветровыми, так и теми, что могут быть вызваны давлением осадков. Порой бывает, что на один квадратный метр крыши приходится около 180 кг снега. Кроме того, финансовая составляющая тоже будет находиться на среднем уровне, что гораздо лучше, нежели сэкономить, уменьшив угол наклона, но впоследствии переплатить две цены за устранение дефектов, которые будут вызваны вышеупомянутыми факторами.

Выбор дерева

Для стропильной части важны два параметра — прочность и легкость конструкции, поэтому для монтажа нам подойдет обычная сосна. Ее часто используют для подобных конструкций, так как она обладает этими двумя качествами, плюс она отличается выгодной ценой, по сравнению с древесиной благородных пород. Необходимо использовать доску первого сорта, размером 150–200х50х6000 мм, также нам понадобится брус сечением 200х200 мм.

Важным техническим моментом является влажность древесины. Свежеспиленное дерево обладает 50% коэффициентом влажности, монтировать такое дерево нельзя, так как если оно будет высыхать в состоянии напряжения, то его может повести, оно выгнется и потрескается в местах, где расположены сучки. Необходимо приобретать материал с 15–20-ти процентным содержанием влаги.

При покупке проверяйте, чтобы все доски были ровными и без гнили, от этого зависит прочность и долговечность конструкции.

Монтаж стропильной системы для двухскатной крыши

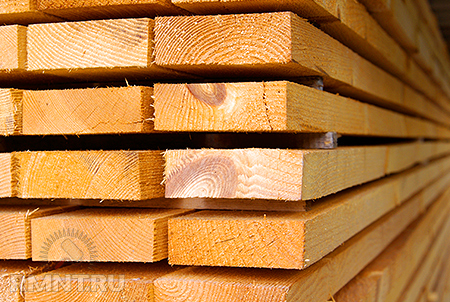

Когда дерево доставят к вам на строительную площадку, его необходимо обработать антисептическими препаратами и уложить в максимально проветриваемом помещении. Укладку дерева требуется выполнить определенным образом: сначала укладываем три-четыре поперечные рейки, на них, вдоль, укладываем доски, таким образом, чтобы между каждой доской было расстояние 0,5–1 см, потом опять ряд поперечных реек и ряд, досок.

Благодаря этому мы создадим воздушное пространство между каждой единицей пиломатериалов, они будут проветриваться в правильных условиях, что позволит нам избежать запревания и скопления влаги.

Ставим коньковый брус

Коньковый брус — это центральная верхняя перекладина, которая предназначена для того, чтобы равномерно переносить общий вес крыши на фронтоны, распределяя площадь давления по всему боковому периметру. Установка бруса весьма сложный процесс. Первым делом определимся с его длиной. Как правило, с боков крыши, по плану, идут небольшие козырьки (от 0,5 до 1,5 м), коньковый брус должен в точности лежать по этой длине со всеми выступами снаружи фронтонов. На бетонных основаниях, в местах соприкосновения с брусом, укладываем куски рубероида, так, чтобы дерево не касалось фронтона напрямую — только через гидроизоляцию. Загибаем рубероид вокруг бруса, а по бокам забуриваемся и вставляем два отрезка 12-й арматуры, 0,4 м каждая. Сам брус мы не сверлим, чтобы избежать трещин.

Монтаж стропильной системы для двухскатной крыши

Удлиненный брус

Очень редко хватает для «конька» стандартных 6 метров. В большинстве случаев эту длину приходится наращивать. Наращивание происходит по месту монтажа, в противном случае срощенный брус очень сложно будет поднять наверх и установить. Место стыковки бруса необходимо подобрать таким образом, чтобы оно находилось максимально близко к какому-нибудь перестенку или прочей точке, на которую можно поставить временную вертикальную опору. Для вертикальной опоры отмеряем и отрезаем доску, по бокам которой прибиваем две маленькие доски, таким образом, у нас получится что-то вроде деревянной вилки, между зубцами которой будет находиться стык конькового бруса. С верхней стороны конька натягиваем нитку, которая будет служить нам уровнем перед тем, как мы закрепим брус между собой. Крепить их необходимо двумя полутораметровыми отрезками доски, стыковочные отрезки располагаются исключительно по бокам, в таком случае нагрузка будет подаваться на дерево в правильном направлении, снижая риск разлома в месте стыка. Крепятся доски гвоздями, так как если попытаться организовать болтовые соединения брус может дать ряд трещин при засверливании.

Мауэрлат

Данный элемент служит для стыковки стропил с продольными основаниями несущей стены, для точечного распределения нагрузки всей конструкции. Укладывать его необходимо с использованием рубероида (как и в случае с коньком). Выберите самые ровные доски, они должны максимально прилегать к поверхности стены. Фиксация мауэрлата выполняется с помощью анкерных болтов 0,2 м длиной. Точки, где будут размещаться анкера, необходимо просчитать заранее, их расположение должно оказаться в промежутках между будущими стропильными досками, так, чтобы шляпки анкеров не мешали нам при дальнейшем креплении следующих элементов.

Монтаж стропильной системы для двухскатной крыши

Если стандартной длины доски не хватает — смело добирайте доски и крепите их аналогичным образом, каким образом будет организован стык между досками мауэрлата — неважно, главное чтобы они плотно прилегали к бетону.

Не забывайте положить мауэрлат на короткие отрезки за фронтонами, там где у вас намечены козырьки крыши.

Устройство и монтаж стропил

Первым делом необходимо определиться с количеством стропил, для этого берем общую длину крыши и делим приблизительно на 1,2–1,4 м, после того как получим целое число, делим на него длину крыши. Целое число это количество стропил с одной стороны, деление длины на это количество даст нам более точный шаг между ними, например, если длина крыши 9 метров:

  • 9 м / 1,3 м = 6,92 (округляем в большую сторону) = 7 — количество стропил;
  • 9 м / 7 = 1,28 м — шаг между стропилами.

Количество стропил умножаем на два и еще раз на два, благодаря этим вычислениям мы получим общее число досок, которое необходимо будет использовать для изготовления конструкции.

Следующий шаг — срез досок под угол наклона крыши. Для этого с одной стороны доски перпендикуляр между срезом и продольной частью необходимо сместить на необходимое количество градусов вниз. С помощью транспортира и карандаша эту процедуру сможет выполнить каждый. Далее отрезаем доску по намеченной линии, у нас получится шаблон, по которому мы выполним подрезку всех остальных досок.

Монтаж стропильной системы для двухскатной крыши

Сначала монтируем крайние стропила, что находятся внутри зоны между фронтонами. Монтаж стропил выполняют по двум уровням, первый у конька, второй возле мауэрлата. Разметка шага между стропилами должна быть выполнена как вверху, так и внизу. Данная линия это середина стропил, конструкция одной стропилины состоит из двух досок, расстояние между ними 50 мм.

Отрезаем 9 досок длиной 30 см и крепим их на коньковом брусе четко по разметкам шага. Крепление выполняется с помощью саморезов и уголков, доска должна лежать сверху и перпендикулярно коньку. Данные отрезки будут служить связующим звеном для крепления двух противоположных стропил.

Аналогичным образом крепим по 9 отрезков с каждой стороны на мауэрлат, только длина доски должна быть 20 см, и располагаться она должна вертикально, этот узел будет использован для крепления нижних сторон стропил.

Теперь можно приступать к основным процедурам. На каждом верхнем отрезке (30-ти сантиметровом) необходимо начертить среднюю вертикальную линию, она будет играть роль направляющей, где проходит стыковка двух срезанных под угол досок. Монтаж стропил начинается с того, что первую доску выравнивают по центру сверху и прихватывают на гвоздь к 30-ти сантиметровому отрезку. Затем с другой стороны прибивают вторую доску. Надо смотреть за тем, чтобы доски находились на одном горизонтальном уровне, для этого необходимо доску, которая посажена ниже, подорвать и приподнять до уровня второй доски, фиксируя ее на гвоздь к соединительной перемычке. Крайне не рекомендуется делать надрезы в коньковом брусе. Снизу, для выравнивания уровня между досками, выполняется противоположная процедура, доска, которая оказывается немного выше, топится в мауэрлат, для этого необходимо выдолбить небольшой паз с помощью стамески.

После того как доски будут подогнаны по уровню необходимо стянуть нижнюю часть стропилины двумя гвоздями и выполнить два болтовых соединения, одно вверху, другое внизу, в местах, где доски наживлены на гвозди. Болтовое соединение должно быть сквозным через три доски.

Монтаж стропильной системы для двухскатной крыши

После этого у нас получается почти готовая стропилина, которую необходимо укрепить, чтобы придать ей жесткости. Условно разделим длину стропилины на четыре части, можно набросать разметку карандашом. На месте стыка первой и второй четверти крепим между досками 60-ти сантиметровый отрезок, чтобы стянуть стропилину. В качестве крепежных материалов используем гвозди. Аналогичную процедуру выполняем на месте стыка третьей и четвертой четверти.

Далее, по вышеприведенной технологии монтируем стропилину с противоположной стороны.

После того как будут смонтированы четыре стропилины у нас образуется два крайних треугольника, у оснований и у вершины необходимо натянуть нитки вдоль всей крыши, которые мы будем использовать в качестве направляющих, для подгонки уровня всех диагонально расположенных элементов.

После боковых стропил монтируется центральная часть, теперь можно выбивать опору, которая располагается в месте стыка конькового бруса, она нам больше не нужна, на данном этапе конструкция уже обладает достаточным запасом прочности. Далее ставятся все остальные стропила, по одной секции с каждой стороны в шахматном порядке, для равномерного распределения нагрузок. Наверху, в местах стыков противоположных стропил, необходимо дополнительно укрепить соединения, используем для этого соединительные пластины и саморезы.

Монтаж стропильной системы для двухскатной крыши

Когда все стропильные секции будут располагаться на своих местах, необходимо срезать ручной ножовкой все углы, которые выходят за уровень стропил, в частности это углы соединительных досок на брусе и на мауэрлате.

Монтаж бантов

Бант — это соединительная доска, которая располагается примерно на уровне средней линии стропильного треугольника. Он служит для того, чтобы снижать нагрузку на боковые стороны крыши, благодаря бантам намного уменьшается вероятность прогиба крыши под тяжестью осадков и вероятность образования колебаний при ветровых нагрузках.

В нашем случае высота поднятия конькового бруса составляет чуть больше 4-х метров, а это значит, что расположение бантов можно сделать строго по центру, таким образом, все нагрузки распределятся равномерно, плюс высота потолка чердачного помещения будет относительно нормальной и не будет никаких преград для перемещения в нем человека со средним ростом.

Монтаж стропильной системы для двухскатной крыши

Как и в случае со стропилами первые банты крепятся по бокам, после чего натягиваются две нитки, они помогут нам выдержать уровень. После этого крепится центральный бант и все остальные. На крайних стропильных треугольниках банты не нужны, это испортит внешний вид крыши, к тому же там очень слабые нагрузки, так что с технической точки зрения данный шаг не требуется.

Одна сторона банта заводится в середину стропилины и насаживается на гвоздь, вторая сторона, после соблюдения горизонтального уровня, тоже наживляется на гвоздь, затем выполняем два болтовых соединения. Очень важно придерживаться уровня на этом этапе, так как бант является не только распоркой, но и основой потолка чердачного помещения или мансардной комнаты.

На самом деле данная технология очень проста, какой бы сложной она не показалось на первый взгляд. Вооружившись листом бумаги и карандашом, нарисуйте крышу поэтапно, как указано в статье, тогда вся головоломка сложится в одну доступную и элементарную картинку.

С помощью стандартного набора строительных инструментов два человека способны построить подобную крышу за 5–6 рабочих дней.

Евгений Ильенко, рмнт.ру

29.01.13
