Электронный тахеометр — в вопросах геодезии без него никак не обойтись

В этой статье: определение тахеометра; история и принцип работы; типы электронных тахеометров; преимущества перед прочими геодезическими приборами; крупнейшие производители тахеометров.

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

При производстве любых строительных или изыскательных работ требуется точное вычисление перепадов ландшафта на данном участке, причем иной раз его площадь составляет тысячи квадратных метров. Традиционные геодезические приборы — теодолит, дальномер, нивелир и рулетка тут не подойдут, иначе измерения займут недели, никак не меньше. А сроки сегодня стали важным моментом — заказчики отдадут предпочтение тем исполнителям, кто выполнит работы как можно быстрее и у подрядчиков все больше и больше поводов оснастить своих специалистов современным строительным оборудованием… В наш век развитой компьютерной технологии исчезла потребность в физических вычислениях и чертежах — все делает компьютер с соответствующим ПО. Произвести же съемку участка в кратчайшие сроки и с максимально точными результатами поможет универсальный геодезический прибор — электронный тахеометр.

Что такое тахеометр?

Тахеометр — геодезический прибор, позволяющий быстро и с высокой точностью получить съемку заданного участка «в плане» с полной картиной рельефа. В конструкцию этого прибора входят светодальномер, теодолит, вычислитель и электронный регистратор данных — при своих внешне компактных размерах тахеометр совмещает в себе функции нескольких геодезических приборов сразу. Измерения вертикальных и горизонтальных дистанций, площадей на удалении 5 000 м с погрешностью всего в 1 см, углов с точностью от 2˝ до 20˝ (в зависимости от типа и класса по ГОСТ Р 51774-2001), автоматическое сохранение полученных данных по нескольким тысячам точек на измеряемой площади, прием и передача данных по GPRS на удаленный компьютер — этим возможности электронного тахеометра не исчерпываются.

История и принцип работы тахеометра

Первые геодезические приборы, отдаленно схожие с современными тахеометрами, были созданы 50 лет назад — в этих полумеханических и полуэлектронных приборах независимо устанавливались светодальномер и теодолит. Спустя некоторое время теодолит и светодальномер были объединены в одном корпусе, полученный в результате прибор оснастили особой панелью, позволяющей вводить значения углов. Первый полноценный тахеометр был создан в Швеции — в нем отсчет углов был заменен с оптического на электронный, благодаря чему была создана возможность автоматизировать геодезические работы. Таким образом, электронные тахеометры появились на рынке около 25 лет назад, их производят американские, японские и швейцарские компании.

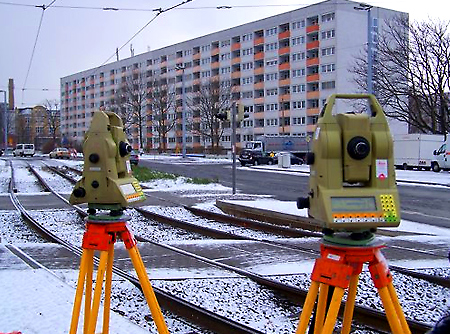

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Принцип работы электронного тахеометра основывается либо на фазовом методе, либо, в более современных моделях, на импульсном методе. Первый метод заключается в разности фаз между проецируемым и возвращенным лучами, второй — на времени, за которое лазерный луч проходит от тахеометра к отражателю и возвращается назад. Дистанция, на которой прибор способен работать в безотражательном режиме, зависит от окраса поверхности, на которую проецируется луч — светлые и гладкие поверхности увеличивают дистанцию работы тахеометра по сравнению с темными в несколько раз, однако она не превысит 1 000 — 1 200 м. Линейная дальность измерений в отражательном режиме — не менее 5 000 м.

Типы электронных тахеометров

Все производимые модели подразделяются на несколько типов по применению:

  • технические тахеометры. Электронные приборы этого типа наиболее дешевы, т.к. оборудуются лишь отражательным дальномером и требуют проведения геодезических измерений командой из двух сотрудников — оператора технического тахеометра и реечника;
  • строительные тахеометры. Оснащены безотражательным дальномером, т.е. способны вести как отражательную, так и безотражательную съемку. Алидада в конструкции строительных тахеометров отсутствует;
  • инженерные тахеометры. Предназначенные для выполнения широкого спектра задач, эти приборы оборудованы фотокамерой, применяемой для построения трехмерных моделей местности, цветным сенсорным дисплеем, современным процессором и удобным ПО, слотами и портами для USB и flash-карт. Современные модели инженерных тахеометров поддерживают ряд коммуникационных каналов — Wi-Fi, Bluetooth и т.д.

Кроме того, тахеометры подразделяются на модульные, состоящие из отдельных (независимых) элементов, и на интегрированные, в которых устройства объединены под одним корпусом в единый механизм. Последние типы — моторизованные и автоматизированные тахеометры. Первые из них оснащаются сервоприводом, позволяющим ведение съемки по множеству точек одновременно, вторые — сервоприводом и системами, способными распознать, захватить и отследить цели, по сути, это уже роботизированные геодезические комплексы. Приборы этой конструкции рассчитаны на выполнение измерений одним человеком, причем роботизированные тахеометры допускают произведение удаленной съемки, при этом точность результатов будет гарантировано высока.

По характеристикам съемки электронные тахеометры подразделяются на:

  • круговые, с нитяным дальномером и цилиндрическим уровнем на вертикальном круге алидады;
  • номограммные, вычисление превышений и горизонтальных проложений дистанций по номограмме, различаемой в трубе прибора при ведении наблюдения, а также по вертикальной рейке;
  • авторедукционные, превышения и горизонтальные проложения дистанций в которых определяются по горизонтальной рейке дальномером двойного изображения;
  • внутрибазные, база которых находится при тахеометре и предназначена для непосредственного вычисления горизонтального проложения, а измерения вертикальных углов позволяют вычислить превышения;
  • электрооптические, снабженные дополнительным электронным прибором, допускающим автоматизацию съемки.

Преимущества тахеометра

Если сравнить работу с теодолитом и тахеометром, то в первом случае требуется вести записи в журнал, во втором же — лишь вести абрис, а данные по дистанциям, углам и номерам пикетов прибор запишет и сохранит в памяти. При изменении местоположения этого геодезического прибора необходимо лишь задать новую станцию и первый пикет, после чего навести на отражатель и получить рассчитанные тахеометром измерения, нажав только одну кнопку.

Электронный тахеометр рассчитывает горизонтальные дистанции самостоятельно, в автоматическом режиме. На мониторе прибора демонстрируются либо наклонное расстояние, положении по горизонтали и превышения, либо наклонное расстояние и углы (горизонтальный и вертикальный) — отображение одного из двух вариантов данных управляется вручную оператором.

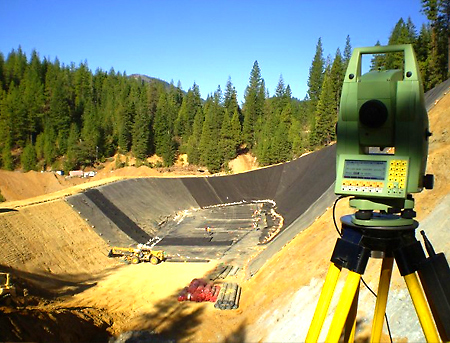

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Тахеометр незаменим при проведении выноса в натуру — устанавливаете его в точке, чьи координаты известны, задаете координаты точки ориентирования либо вводите дирекционный угол для ориентирования. Затем выставляете точку для выноса, введя ее координаты — на мониторе прибора высвечивается угол поворота и дистанция, которую требуется отмерить в данном направлении. Разумеется, с помощью тахеометра можно производить измерения дистанции между точками и высоты объекта, замеры со смещением — этот прибор осуществляет все функции теодолита.

При выполнении геодезических работ в карьере будет удобна такая функция — получение собственных координат путем обратной засечки. При первой установке электронного тахеометра, используя отражательную пленку, вычисляются координаты нескольких объектов, расположенных на краях карьера. По окончании карьерных работ прибор устанавливается повторно и, воспользовавшись обратной засечкой, рассчитываются координаты точки установки, а также проводится съемка карьера. Соответствующее программное обеспечение на основании вычислений тахеометра поможет быстро получить картину выполненных работ в карьере — схемами по квадратам, с их общим описанием.

По своей конструкции электронный тахеометр предназначен для полевых работ. Пыль или грязь, дождь или снег, перепады температур — все это не повредит прибору. Среди моделей тахеометров у каждого производителя есть приборы, рассчитанные на работу в особенно жестких условиях — их низкотемпературный режим до минус 30°С. Впрочем, выбирать их стоит лишь в тех случаях, если действительно предполагается работа в северных районах или в неких специфических условиях.

Производители тахеометров

Наиболее известными мировыми производителями электронных тахеометров, представленных на нашем рынке, являются японская копания Sokkia Topcon с брэндами Sokkia и Topcon, швейцарская компания Leica Geosystems AG с брэндом Leica, шведская GeoMax (одноименный брэнд), американские Trimble Navigation с брэндами Nikon и Trimble, а также Spectra Precision (одноименный брэнд).

Компания Sokkia Topcon известна своей продукцией в области строительства и геодезии на протяжении 100 лет, произведенные на ее предприятиях приборы имеют традиционно высокую точность и японское качество.

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Leica Geosystems, ранее известная своим брэндом Leica в фототехнике (фотоаппараты под этим брэндом по прежнему выпускаются), образована в 1990 году слиянием нескольких компаний и сориентирована на производство только геодезического оборудования. Оборудование этой марки широко применяется в геодезии — как в наземной, так и в спутниковой.

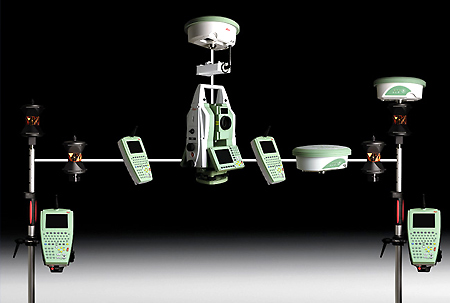

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Швейцарский производитель оборудования в области геодезии и строительства, компания GeoMax, с момента своего образования в 90-х составляет успешную конкуренцию брэнду Leica на европейском рынке. Линейка продукции этой компании, а это геодезическое оборудование и его ПО, отличается исключительным качеством и точностью измерений.

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Компания Trimble Navigation, расположенная в США, начала свое существование в 1978 году с производства навигационных технологий для морского судоходства. С развитием космического позиционирования, 25 лет назад, компания приступила к созданию GPS-навигаторов, а с 2003 года и после приобретения брэнда Nikon — широкого перечня геодезического оборудования.

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Американский производитель геодезического оборудования Spectra Precision появился в 1997 году и был образован в результате слияния нескольких производителей геодезических приборов и технологий. Сегодня это крупнейшая марка геодезического оборудования, известная своими инновационными технологиями.

Электронный тахеометр — в вопросах геодезии без него никак не обойтись

Среди марок электронных тахеометров перечисленных производителей есть из чего выбрать необходимое оборудование, будь это технический или роботизированный тахеометр. Все зависит от потребностей заказчика, условий работы, в которых предполагается задействовать тахеометр.

Что скрывается за ценой тахеометра?

Между нижним и верхним ценовыми сегментами тахеометров огромная дистанция, сотни тысяч рублей. Роботизированные геодезические приборы пугают своей сложностью и стоимостью, уверен, что каждый главный бухгалтер или хозяйственник, имеющие весьма слабые познания в геодезии, в штыки воспримет запрос на приобретение, скажем, тахеометра Sokkia NET1200 (средняя цена — 1 300 000 руб.). Если перевести все только в деньги, то для бухгалтерии будет милее в разы более дешевый Topcon GTS-105N (цена в среднем 170 000 руб.)! Есть ли смысл тратить миллионы на тахеометр-робот?

Если условно разделить все существующие модели тахеометров верхнего ценового сегмента на приборы, оснащенные сервомоторами, полуавтоматические (оснащены системой слежения) и автоматические (роботы, управляемые дистанционно) и рассматривать эффективность работы с точки зрения полевого геодезиста, то их преимущества перед менее дорогими моделями очевидны.

Во время полевых геодезических работ значительная часть времени уходит на многократные наведения и фокусировку тахеометра, не оснащенного сервомоторами и автоматической следящей системой. По прошествии нескольких часов, причем не в самых лучших погодных условиях, снижается сосредоточенность оператора, слезятся глаза, ломит тело от усталости — как следствие, понижается точность измерений. Существенно облегчить физические нагрузки оператора поможет полуавтоматический тахеометр, самостоятельно отслеживающий изменения местоположения отражателя и с легкостью выполняющий наводку на него, вне зависимости от погодных условий на местности.

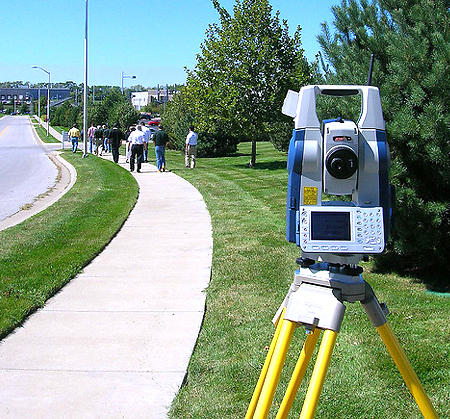

Электронный тахеометр — в вопросах геодезии без него никак не обойтись Тахеометр Sokkia NET1200

Отсутствие потребности в напарнике, перемещающем отражатель — как правило, во время работ инженер-оператор простого (настраиваемого и управляемого вручную) тахеометра указывает на пикеты помощнику с рейкой. Точность измерений во время геодезических работ с напарником-реечником далека от идеала, т.к. опытный геодезист не может оценить ситуацию в точке пикета, а помощник не обладает для этого достаточными знаниями. Полуавтоматы позволяют изменить характер геодезических работ — у прибора находится менее опытный оператор, не выполняющий настройки и лишь нажимающий кнопки на тахеометре по команде инженера с отражателем, который точно определяет позицию пикета. Имея дело с тахеометром-роботом все измерения производит только инженер с рейкой, управляющий геодезическим прибором дистанционно — с пикета.

Роботизированные тахеометры не устают и не ошибаются, т.к. не способны на это — на каждый пикет ими будет затрачено не более 4-х секунд, вне зависимости от количества рабочих часов. Наиболее дорогие модели тахеометров предназначены для точных инженерных измерений с минимальными погрешностями, выполнении самостоятельных расчетов в кратчайший срок. Пример такого тахеометра-робота — Leica TS30 с угловой точностью 0,5″, способностью выполнять 5 000 измерений и совершить 180°-й оборот зрительной трубы и алидады всего за одну секунду, средняя стоимость которого составляет 2 600 000 руб.

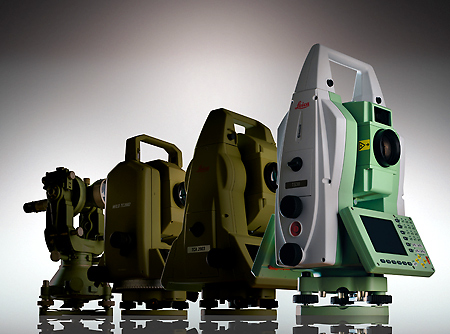

Электронный тахеометр — в вопросах геодезии без него никак не обойтись Высокоточный электронный тахеометр Leica TS30

Относительно недорогие электронные тахеометры обладают набором функций, достаточных для использования на стройплощадках, для инженерных целей их будет недостаточно. Характеристики простого электронного строительного тахеометра, к примеру, Nikon DTM-322 (угловая точность 5″): качественная оптика, малый вес, одноосевой компенсатор, вместо аккумуляторов можно использовать обычные 1,5 V батарейки, наибольшая дальность измерений в режиме призмы 2 300 м, средняя цена — 160 000 руб. Более точен строительный тахеометр Trimble M3 DR, с угловой точностью в 5″, двухосевым компенсатором, дальностью на рейку-отражатель 3 000 м, аккумулятором на непрерывную работу в течение 8 часов, наличие bluetooth и средней ценой 340 000 руб.

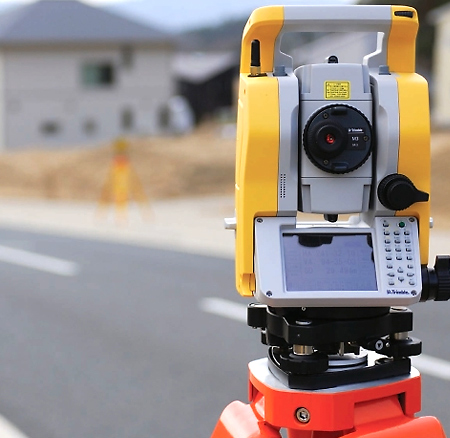

Электронный тахеометр — в вопросах геодезии без него никак не обойтись Электронный тахеометр Trimble M3 DR TA

Классом выше идут инженерные тахеометры, к примеру, Sokkia SET1X: 1″ угловая точность, высокоразрядный цветной сенсорный дисплей, дальность измерений на отражатель 5 000 м, двухосевой компенсатор, два литиевых аккумулятора на 14 часов непрерывной работы, bluetooth, USB-порт, картридер, ОС Windows CE — средняя цена 690 000 руб.

Моторизованные инженерные тахеометры стоимостью около 850 000 руб. имеют меньшую угловую точность (порядка 5″), но существенно облегчают задачи геодезиста. На примере Leica TS15 M R400 — дальность измерений на отражатель до 10 000 м, четырехосевой компенсатор, быстрая зарядка аккумуляторов на 7 рабочих часов, ОС Windows CE 5,0 Core, скорость вращения 45° за секунду, bluetooth, USB-порт, картридер, цветной сенсорный экран.

Чем выше характеристики моделей инженерных тахеометров по точности, скорости выполнения измерений и обработке данных, тем выше их стоимость. Следует отметить, что современным электронным инженерным приборам для геодезических измерений не грозит быстрое устаревание — модели, которые выйдут на рынок будущего, будут строиться на их базе и иметь схожий набор функций.

В завершении

Выбирая ту или иную модель электронного тахеометра или, что более верно, выбирая того или иного производителя, поскольку характеристики тахеометров в своем ценовом сегменте в целом схожи, важным будет иметь дело с опытным и профессиональным поставщиком. Его специалисты подберут ту модель, которая наиболее отвечает нуждам заказчика, в том числе и по современному программному обеспечению, работе с которым необходимо обучить сотрудников заказчика.

Современные тахеометры сложны по своему устройству и отнюдь недешевы — тщательность в выборе прибора с оптимальным набором функций крайне важна.

Абдюжанов Рустам, рмнт.ру

01.08.12
