Автономная (локальная) канализация для дачи

В статье рассматриваются вопросы теории и практические рекомендации по обустройству системы локальной канализации загородного или сельского дома. Оригинальные решения и интересные находки в ходе реальных работ на объекте, а так же «за» и «против» очистных сооружений.

Как оборудовать локальную канализацию

«Цивилизация там, где канализация!» — истина, которая не требует подтверждения. Если в городах с цивилизованным водоотведением всё более-менее в порядке, то при индивидуальном строительстве далеко не всегда есть возможность подключить свой дом к системам центрального сбора сточных вод.

В этом случае проблема утилизации отходов жизнедеятельности встаёт очень остро. Есть несколько способов её решения. Самый простой из них — оборудование уличного туалета и выносного умывальника в кухне. Но такой подход не может рассматриваться всерьёз при круглогодичном проживании в собственном доме. Тогда имеет смысл оборудовать домовладение системой локальной канализации.

Основополагающие принципы устройства локальной канализации

Применительно к локальной канализации можно использовать известное выражение: «Разделяй и властвуй!» Действительно, в отличие от городской квартиры, где все стоки — и бытовые, и фекальные сливаются в один канализационный стояк, в загородном доме имеет смысл разделить их и направить в разные септики. Дело в том, что бытовые стоки (раковина на кухне, в ванной, душ, стиральная машина — автомат) не считаются заразными. Посему, их можно сбрасывать в грунт без какой-либо очистки. Учитывая, что объём стоков бытовой канализации за сутки может достигать существенных значений (около 1000 литров), решение о разделении сбросов в частном доме можно считать единственно верным. Кроме того, в любой конструкции фекального септика работают микробы, а стиральные порошки, мыло, шампунь и препараты бытовой химии действуют на биологическую среду септика самым губительным образом.

Однако, при выборе места для септика бытовых вод на участке следует руководствоваться нормативами СанПиН, в которых прописано, что запрещается мытьё автомобилей, стирка и полоскание белья водопой животных и прочие виды деятельности, способствующие загрязнению воды, на расстоянии меньшем двадцати метров от колодцев. То есть, расстояние от септика до любого колодца (в том числе и вашего) должно быть больше этой величины.

Для отвода фекальных вод, следует проложить отдельную магистраль, к которой будут подключены только унитазы (если дом в нескольких уровнях и на каждом есть туалет). При определении места установки очистных сооружений (или выгребной ямы, или готовой емкости) следует учесть, что минимальное расстояние от цоколя вашего дома до септика должно быть не менее 9 м, до источников водозабора (ваших или соседских) не менее 30 м вне зависимости от типа септика.

Оборудование септика и прокладка наружной бытовой канализации

Септик для сброса бытовых сточных вод загородного (сельского) дома представляет собой яму, глубина которой должна быть больше уровня промерзания грунта в вашей местности, но не глубже уровня горизонта водозабора. В среднем, будет достаточно глубины в 1,5 м.

В яму опускают и устанавливают одно на другое два бетонных кольца диаметром 90 см. Если в вашей местности грунты песчаные, то для рассеивания воды будет достаточно открытой площади дна септика, если почвы суглинистые или глинистые, то в нижнем кольце нужно заранее пробурить несколько рядов отверстий диаметром не меньше 32 мм. В этом случае, прежде чем производить обратную отсыпку септика, необходимо обложить первое кольцо примерно до половины его высоты дополнительными рассеивающими элементами (крупный бой кирпича, фарфоровые изоляторы, крупный щебень и т.п.). По верху элементов нужно уложить толстую строительную плёнку или геомембрану для предохранения от излишнего слива дождевых вод.

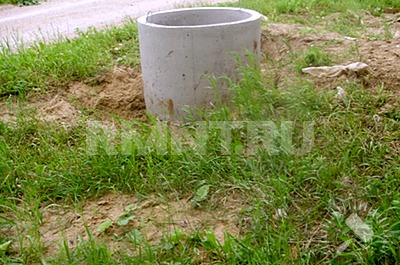

Фото 1. Общий вид септика для сброса бытовых отходов

На фото 1 показан общий вид такого септика после обратной отсыпки. Чтобы исключить промерзание, после прокладки магистрали его следует дополнительно обваловать и подобрать крышку из непромерзающего материала (хорошо подходят боковины от катушек для кабеля).

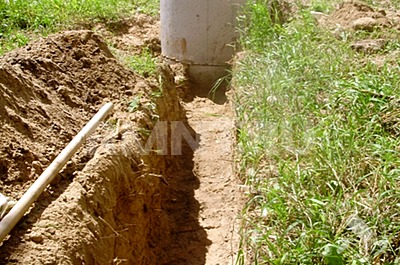

Фото 2. Траншея от дома до септика

Работы по прокладке наружной магистрали начинаются с копки траншеи. На фото 2 видно, что траншея имеет небольшую глубину и уклон в сторону септика. Уклон для траншеи берут не менее 1 градуса. В данном случае глубина траншеи у цоколя дома составляла 0,5 м, а на вводе в септик 0,7 м. Длина этой траншеи около 8 м. Такие величины обусловлены высоким уровнем грунтовых вод в данной местности. Чем ниже будет их уровень, тем глубже можно закладывать трубу, тем спокойнее можно зимовать. В данном случае придется принимать меры по дополнительному утеплению. На фото 3 видно, что труба для наружной канализационной разводки диаметром 110 мм уложена на панели из пеноплекса толщиной 50 мм.

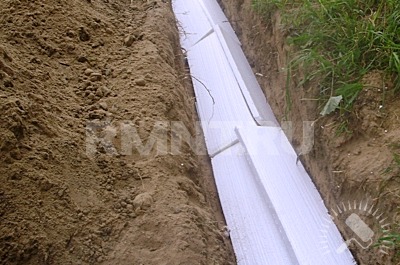

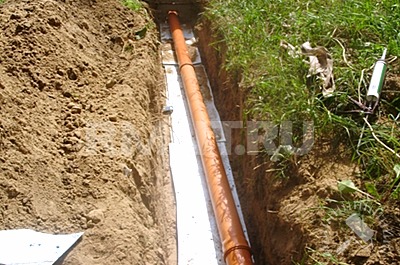

Фото 3. Укладка трубы наружной канализации на подкладку из пеноплекса

После того как труба уложена, нужно отметить мелом место её входа в кольцо и пробить отверстие большего диаметра при помощи отбойника или перфоратора с функцией отбойника. Сборку магистрали начинают от колодца септика, куда выпускают конец трубы примерно на 30-40 см. Сборку ведут «по воде», то есть в колодце должен оказаться конец трубы без горловины. Общий вид собранной магистрали показан на фото 4.

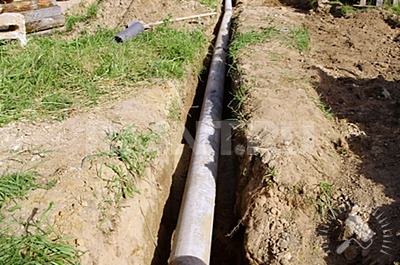

Фото 4. Так выглядит собранная магистраль

Конечно, лучший вариант для того, чтобы пропустить трубу через фундамент дома — позаботиться об этом заранее и заложить на определённой глубине хотя бы отрезок асбестоцементной трубы большего диаметра, но чаще всего при строительстве дома оставляют проходные отверстия значительно выше. В данном случае технологическое отверстие сделано на высоте 1 м от нулевой отметки. Ничего страшного в прокладке канализационных труб снаружи здания нет. Для предохранения от морозов будет достаточно сделать короб хотя бы из того же пеноплекса. На фото 5 видно, что труба лежака подходит к фундаменту и на её конце установлено колено на 90 градусов. В этом месте лежак перейдёт в стояк.

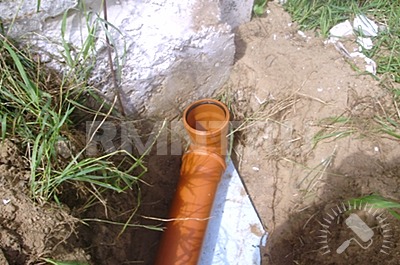

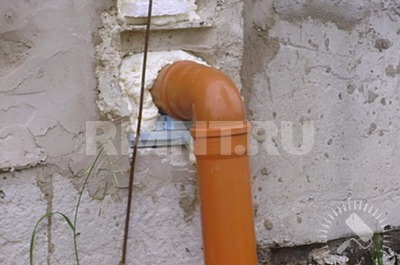

Фото 5. Колено перехода лежака в стояк у фундамента дома

Теперь осталось завести наружный трубопровод в дом через оставленное технологическое отверстие. Этот процесс наглядно виден с наружной (фото 6) и с внутренней (фото 7) сторон дома.

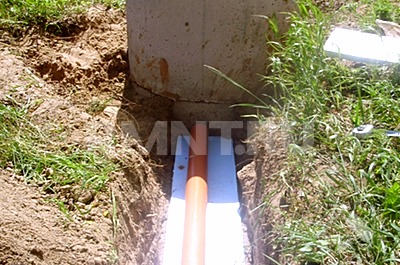

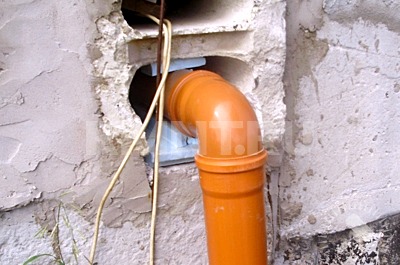

Фото 6. Переход через технологическое отверстие снаружи дома

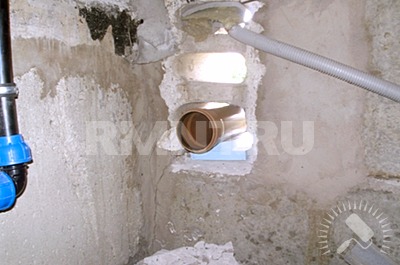

Фото 7. Переход через технологическое отверстие внутри дома

После того, как труба наружной магистрали будет заведена в дом, к ней нужно подсоединить поочерёдно ещё одно колено на 90 градусов, ревизию, крестовину, вакуумный клапан. Процесс сборки виден на фото 8 — 10. Вакуумный клапан нужен для того, чтобы обеспечить компенсацию перепада давления воздуха при сливе воды, чтобы не опорожнялись сифоны. В противном случае потребовалась бы прокладка вертикального вентиляционного стояка через все перекрытия дома с выпуском над крышей. Так как вся остальная канализация проходит внутри дома, то, начиная с крестовины, применяются трубы и фитинги для внутренней разводки (они серого цвета). Для устройства бытовой канализации достаточно труб 50 мм. В нашем примере имеется две линии — сток с кухни и сток из ванной комнаты. Разводка видна на фото 11.

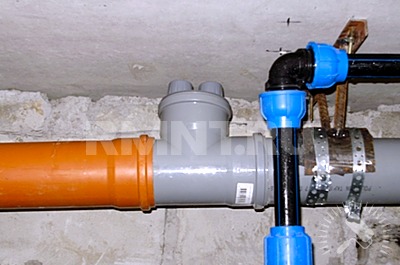

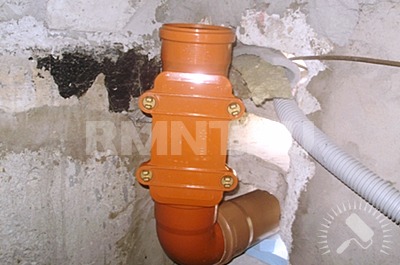

Фото 8. Установка ревизии

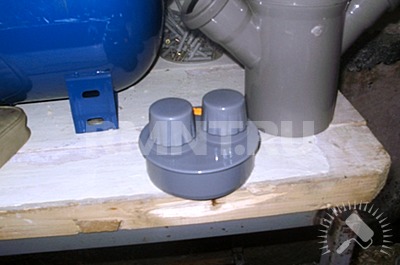

Фото 9. Так выглядит вакуумный клапан

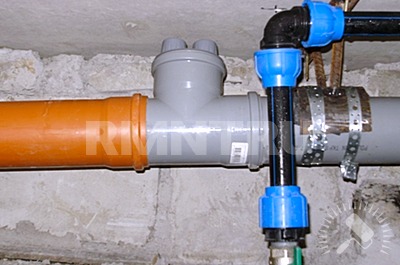

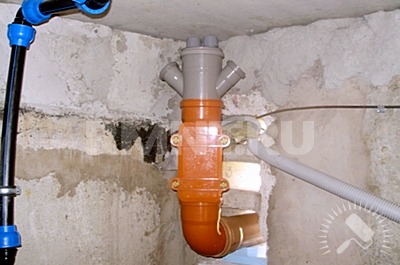

Фото 10. Крестовина с вакуумным клапаном на месте

Фото 11. Разводка на кухню и в ванную трубой диаметром 50 мм

После того, как все внутренние магистрали будут проложены, нужно обильно пролить каждую из них водой. Для этого можно использовать ведро и большую воронку, например. Поток воды нужно дать максимальный, имитируя слив с ванны или полной мойки кухни. И лишь убедившись в том, что все соединения герметичны, можно приступать к окончательной заделке. Технологическое отверстие задувается монтажной пеной, а труба лежака в траншее укрывается сверху панелями из стиропола толщиной не менее 50 мм в виде домика, после чего производится обратная отсыпка. Пуск воды в септик показан на фото 12, внешний вид технологического отверстия, задутого пеной — на фото 13, а укладка утеплителя — на фото 14. Чтобы не тратить много пены на заделку большого отверстия можно проложить полосы пеноплекса или стиропола.

Как показывает опыт эксплуатации таких септиков, при значительном колебании уровня воды в них в зависимости от объёма сброса, состояния грунта (способность к адсорбции зависит от степени его влажности) и времени года, переполнение его никогда не наступает, он практически не заиливается (чистка требуется раз в два года) и не доставляет хлопот ни хозяевам, ни соседям.

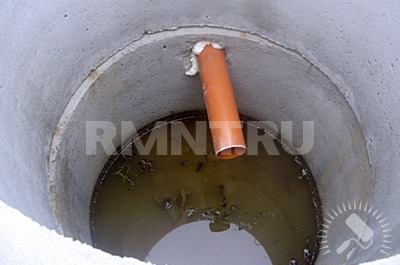

Фото 12. Пуск воды в септик

Фото 13. Заделка технологического отверстия

Фото 14. Утепление лежака панелями из стиропола

Фекальная канализация — очистные сооружения или выгребная яма

Устройство фекальной канализации гораздо более сложно как в техническом плане, так и относительно соблюдения всех строительных и санитарных норм. Прежде чем решить, какой системе отдать предпочтение, нужно тщательно рассчитать место возможного расположения локальных очистных сооружений (ЛОС) на участке. Всё дело в том, что далеко не во всех регионах России прописаны санитарные нормы, определяющие минимальное расстояние от места расположения самих ЛОС и от точки сброса очищенных вод в траншею фильтрации. Такие сооружения до сих пор считаются чем-то из области фантастики и нормативы для них отсутствуют.

Если в вашем регионе нет собственных нормативов, то руководствоваться придётся нормами СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-эпидемиологические правила и нормативы». Раздел «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов», принятых в 2003 году. Согласно требованиям этого документа ЛОС закрытого типа должны находиться на удалении от жилой застройки не менее 50 м. А теперь прикиньте размеры своего участка. Вот и выходит, что далеко не всегда можно установить ЛОС, сбрасывающие очищенные стоки в траншею фильтрации. Кроме того, высокий уровень грунтовых вод ставит крест на этой затее.

Остаётся два варианта — выгребная яма или использование стандартной емкости большого объёма для сбора фекальных сбросов. Устройство герметичной выгребной ямы — дело дорогое и не всегда оправдывает вложенные средства, так как добиться стопроцентной герметичности подобного сооружения очень трудно. Хорошим выходом из сложившейся ситуации будет монтаж в качестве сборной емкости отслужившее своё бочки из-под ГСМ или другой подобного рода тары. Главное, чтобы её объем был бы равен или превышал 3 куб.м. Так как таков объём, который сможет откачать за раз обычная фекальная машина. Располагать емкость нужно с таким расчетом, чтобы обеспечить быстрый и удобный подъезд ассенизатору.

В качестве наглядного примера рассмотрим монтаж такой емкости объёмом 5 куб.м на участке с высоким уровнем грунтовых вод.

Устройство простейшей фекальной канализации

Для того, чтобы устроить простейшую фекальную канализацию потребуются следующие материалы и оборудование:

• герметичная емкость с люком, подходящая по объему, в зависимости от числа проживающих (минимальная емкость — 3 куб.м);
• канализационная труба для наружных работ (в соответствии с желаемым удалением от дома, но не менее 10 м/пог);
• асбестоцементная труба с внутренним диаметром не менее 150 мм (по количеству канализационных труб);
• изоляция из вспененного полиэтилена диаметром 108 мм и толщиной 9 мм (по количеству канализационных труб);
• муфты для асбестоцементных труб (исходя из соображений, что длина такой трубы — 4 м);
• битумная мастика по металлу для емкости (если емкость стальная);
• ревизия канализационная, трубы для внутренней разводки по дому диаметром 110 мм, фитинги к ним (в соответствии с проектом внутридомовой разводки);
• унитаз с бачком, имеющим два режима слива — обычный и экономный;
• вакуумный клапан.

Главное оборудование при устройстве фекальной канализации — экскаватор, либо крепкие руки и лопата. Причём, если грунтовые воды высоко, то второе не подойдет — вода в яму прибывает быстрее, чем работает землекоп.

В рассматриваемом в качестве примера случае в качестве септика решено было использовать толстостенную стальную емкость из-под ГСМ (естественно, прошедшую соответствующую обработку от остатков топлива, чтобы емкость не взлетела на воздух) объемом 5 куб.м. Расчёт на семью из двух работающих человек с нечастыми визитами гостей. Такая нагрузка на фекальную канализацию эквивалентна 40 л стоков в сутки. Соответственно, объема емкости будет достаточно на 4 месяца. При стоимости услуг ассенизатора около 1000 рублей за откачивание одной машины эксплуатационные расходы составят около 3000 рублей в год. Расходы в городской квартире составят приблизительно такую же сумму, исходя из расчёта, что за водоотведение такая же семья платит 300 руб. в месяц.

Итак, емкость нужно тщательно обработать битумной мастикой снаружи. Для этого идеально подойдут любые автомобильные антикоры, предназначенные для обработки днища машин. На фото 15 показана такая емкость после обработки.

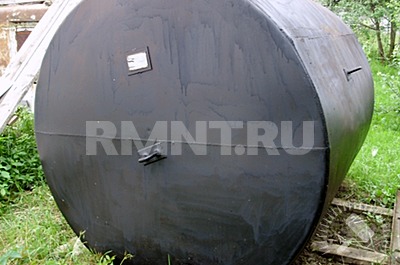

Фото 15. Емкость после обработки битумом

Заранее экскаватором нужно подготовить яму с таким расчетом, чтобы бочка в идеале погрузилась в неё полностью, и остался запас по краям, чтобы не возникло проблем при её монтаже, когда понадобится работа подъемного крана. Яма показана на фото 16.

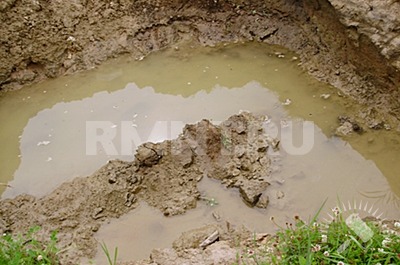

Фото 16. Яма для установки емкости

В местности, где производились работы, грунтовые воды прибывали настолько быстро, что яма заполнялась полностью буквально за четыре — пять часов. На фото показан момент перед установкой бочки, когда дренажным насосом была скачана практически вся вода. При установке емкости воды быть не должно, иначе она всплывёт. Ещё одна геологическая особенность данной местности — известковая плита, залегающая на глубине около 2 м от поверхности. Таким образом, имелись серьёзные ограничения по уровню заглубления, что сказалось на уровне врезки в емкость. В идеале глубина ямы должна быть такова, чтобы уровень врезки канализационного лежака приходился как можно выше к верхнему краю емкости. Это позволит существенно снизить риск промерзания магистрали зимой. Ведь в этом случае вода в ней застаиваться не будет.

Следующий этап — установка емкости на место подъемным краном. На фото 17 показан рабочий момент переброса емкости, а на фото 18 — емкость уже установлена.

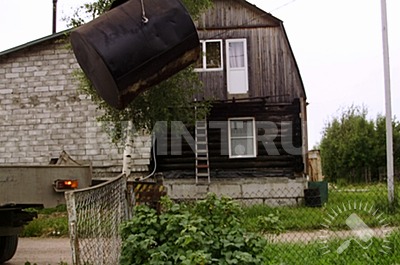

Фото 17. Доставка емкости к месту подъемным краном

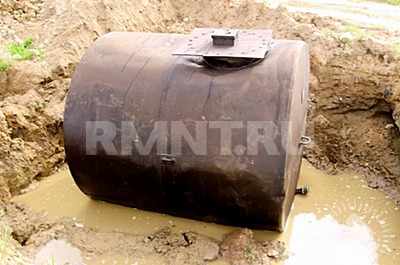

Фото 18. Емкость на месте

Чтобы емкость не всплыла, её нужно заанкерить. Идеальный вариант для этого — установить рядом с бочкой с двух сторон фундаментные блоки, через петли которых перекинуть стальную отожженную катанку диаметром 8-10 мм и притянуть ею емкость. В этом случае блоков не было, а имелись два фрагмента дорожной плиты, которые уложили поверх емкости и пригрузили её тем самым на 8 тонн. Масса пустой емкости — около 1,5 тонн. В сумме получается 9,5 тонн, что в два раза превышает её водоизмещение. Это гарантия того, что она не будет вытеснена грунтом зимой. На фото 19 показан момент укладки одного из фрагментов плиты. После того, как эти работы будут завершены, можно приступать к прокладке наружной магистрали.

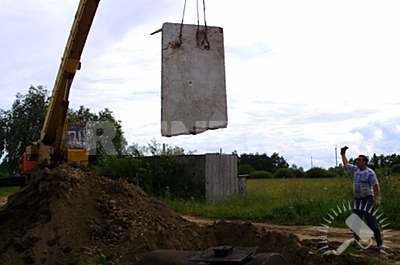

Фото 19. Балласт для емкости

Прокладка наружной магистрали и способы защиты труб наружной канализации от промерзания

Прокладку наружной канализации начинают после того, как будет установлена емкость. Но если в распоряжении есть экскаватор, то имеет смысл выкопать траншею заодно с ямой заранее. Пусть при этом не будет строго выполнен уклон, зато объем ручной работы значительно сократится. При выборе направления к дому и удаления от него нужно рассчитать траншею так, чтобы на ней не было поворотов. Магистраль должна быть прямая! В противном случае есть риск засорения на изгибе. Но если не получается соединить точку выхода из дома с точкой входа трубы в емкость по прямой, то придется устраивать канализационный колодец с люком наподобие тех, что установлены в городе.

В рассматриваемом примере удаление емкости от точки выхода из дома составило 21 метр. Это обусловлено необходимостью удалить её от колодца соседа на 30 м, а так же от собственной водяной скважины. Траншея была выкопана экскаватором заранее, а затем подрабатывалась вручную до требуемого уклона. Чтобы определить уклон траншеи, нужно исходить из стандартной величины не менее 1 градуса. То есть на 21 м траншеи потребуется задать уклон относительно точки выпуска из дома не менее 20 см, но лучше уклон сделать больше. В данном проекте он задан неравномерно. На выпуске из дома первые 4 метра трубы идут с уклоном 15 градусов, а остальная магистраль — 5 градусов. Это связано с вышеупомянутыми особенностями грунта.

Для того, чтобы защитить канализационные трубы от промерзания используется технология «сандвич». На пластиковую трубу одевается изоляция из вспененного полиэтилена, а затем вся сборка помещается в асбестоцементную трубу. Этот процесс показан на фото 20 — 22.

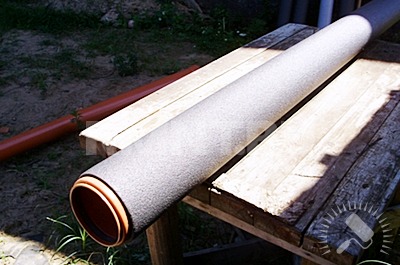

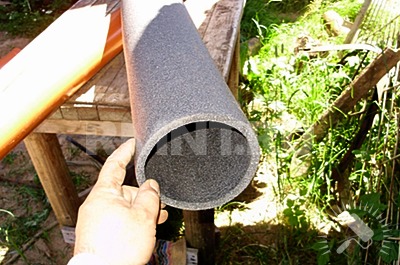

Фото 20. Изоляция из вспененного полиэтилена

Фото 21. Наружная труба в изоляции

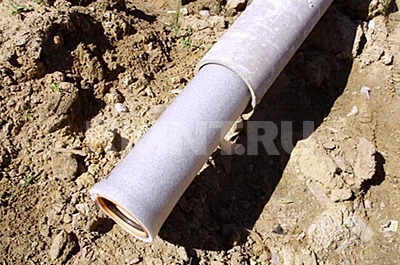

Фото 22. Пластиковая труба в изоляции вставляется в трубу из асбестоцемента

Сборка труб начинается от емкости. В ней делается отверстие в проектной точке, куда вставляется первая асбестоцементная труба (фото 23). Ей задаётся уклон в соответствии с запланированной величиной. Уклону в 5 градусов соответствует положение пузырька воздуха в водяном уровне, как показано на фото 24. Проще всего выставлять трубы, задавать уклон и вычислять точку входа в емкость при помощи лазерного нивелира. Но прибор для внутренних работ для этих целей не подойдет, а настоящий инструмент не каждой фирме по карману. В этом проекте все работы выполнены с использованием простого водяного уровня.

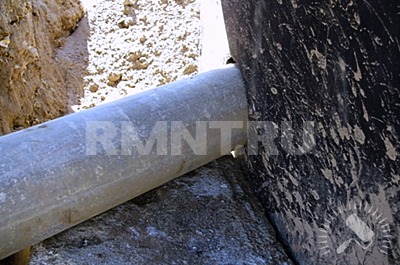

Фото 23. Асбестоцементная труба заходит в емкость

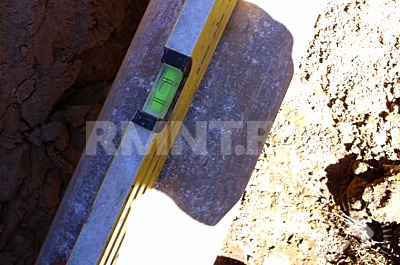

Фото 24. Положение пузырька воздуха при уклоне 5 градусов

Затем в первую асбестоцементную трубу вставляют две пластиковые, с одетой на них изоляцией, заранее соединённые друг с другом. Следующие две трубы вставляют указанным способом в свободную асбестоцементную трубу и стыкуют с предыдущей, не забывая соединить асбестовые трубы между собой через муфту. Так продолжается до тех пор, пока вся линия не будет собрана (фото 25).

Фото 25. Наружная магистраль в сборе

Утепленный «сандвич» заводится в цокольный этаж дома через своё технологическое отверстие и переходит в стояк, оснащенный ревизией, как показано на фото 26. Затем фановая труба заворачивает под плитой перекрытия и переходит на трубу для внутренней разводки. Переход начинается с тройника, в котором устанавливается вакуумный клапан, о назначении которого говорилось ранее. Труба под перекрытием идёт под уклоном и дополнительно крепится при помощи самодельного сварного хомута на двух анкерных болтах (фото 27). После чего труба подаётся к месту проектируемой установки унитаза, кроме которого больше никакой другой сантехники (если нет других унитазов) к ней подключать нельзя!

Фото 26. Переход фекального лежака в стояк с ревизией

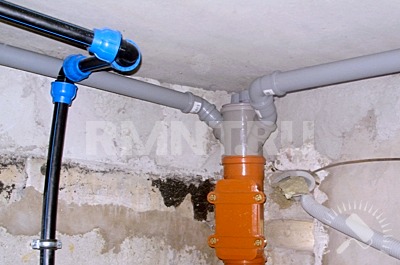

Фото 27. Переход на трубы для внутренней разводки и вакуумный клапан

Дальнейший порядок работ таков же, как и в обычной многоэтажке — установка унитаза, подключение его к водопроводу и канализационному выпуску. Унитаз нужен с двумя режимами слива — обычным и экономичным. Система унитаза (инсталлированный или обычный) значения не имеет, но он должен быть от очень хорошего производителя, запорная арматура которого исключала бы малейшую протечку на многие годы. Ведь от этого зависит скорость наполнения емкости, а значит, расходы.

Заключение. Несколько полезных советов

Устройство локальной канализации — очень трудоёмкое и капиталоемкое дело. В нём, как и в любом другом есть свои тонкости, упрощающие работу. Вот несколько советов, которые способствуют увеличению производительности труда и позволяют избежать грубых ошибок:

1. Канализационные трубы, особенно большого диаметра, трудно обсадить на резиновые прокладки, без которых стык потеряет герметичность. Чтобы эта операция проходила легко, нужно перед соединением труб промазать прокладку либо силиконом, либо смазкой, не разъедающей резину (например, смазкой для ШРУС);
2. Асбестоцементные трубы соединяются между собой пластиковыми муфтами. Чтобы не было проблем с их установкой, муфты нужно держать в кипятке или очень горячей воде. Тогда они становятся эластичными и в них легко завести трубы;
3. Применение бактериальных препаратов для септиков закрытого типа способствует исчезновению запахов, и глубокой переработке органики с осаждением ила на дно. Благодаря этому в некоторых местностях можно производить откачку осветленных вод самостоятельно;
4. Вместе с устройством фекальной канализации постройте на участке обычный уличный туалет, который был бы предназначен для гостей в теплое время года — этим вы сэкономите ресурс емкости и застрахуетесь на случай неисправностей;
5. Согласно закону сообщающихся сосудов, жидкость в них устанавливается на одном уровне. Если емкость практически наполнена, то в магистрали будет застаиваться вода. Не допускайте наполнения до такого уровня в холодное время года. Магистраль не замерзнет, если в ней не будет жидкости;
6. Ни в коем случае не бросайте в унитаз туалетную бумагу! Целлюлоза не перерабатывается бактериями, предназначенными для септиков!
