После того, как будет изготовлен и установлен каркас металлической лестницы, начинается самый творческий этап работ. Потому что способов декорирования ступеней, лестничных ограждений и перил существует великое множество, а комбинируя различные варианты, можно подобрать индивидуальный стиль для каждого человека. В этой статье описан самый простой способ декорирования металлической межуровневой лестницы и способ её монтажа.
- Монтаж каркасов ступеней в «утиный шаг» на тетиву
- Монтаж перил и ограждений
- Декоративная окраска металлического каркаса
- Как и из чего изготовить деревянные ступени в «утиный шаг»
- Как экономно изготовить забежные ступени
- Прозрачная отделка деревянных ступеней — технология и выбор лака
- Монтаж деревянных деталей на металлический каркас
- Заключение
Стильная и красивая лестница — это всегда украшение интерьера. Однако, вычурная лестница в минималистическом интерьере смотреться не будет, так как станет притягивать к себе слишком много внимания. А ведь межуровневая лестница не должна быть центром домашней вселенной. Есть множество других элементов декора, которые должны быть достойны восхищения. Правильно соразмерить стиль декорирования лестницы со всеми остальными элементами — вот задача, достойная оригинального дизайнерского исполнения. В примере с металлической лестницей на одной тетиве с двумя забежными ступенями и девятью степенями «в утиный шаг» оформление начинается с монтажа каркасов этих ступеней на тетиву.
Монтаж каркасов ступеней в «утиный шаг» на тетиву
![Как установить межуровневую лестницу своими руками](/pub/uploads/201110/1070657503869008.jpg)

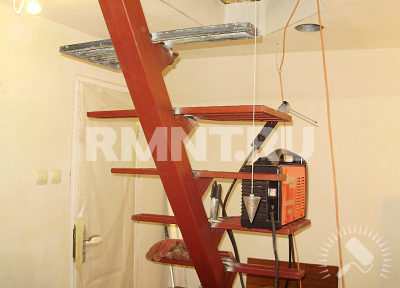

Фото 1. Каркасы ступеней нужно приварить на косоуры
Проблемным местом лестницы на одной тетиве является крепление каркаса ступени на косоур. Вся нагрузка, возникающая при движении по ней людей, прикладывается к центру, а величина нагрузки зависит от длины плеча рычага, образованного проступью ступени. То есть, чем дальше от центра лестницы ставит ногу человек, тем большее усилие передается на точку крепления ступени к косоуру. Поэтому важно, чтобы это крепление было максимально надежным. Самым прочным соединением металлических деталей является сварное соединение.
![Строительство лестниц](/pub/uploads/201110/9388601223983301.jpg)

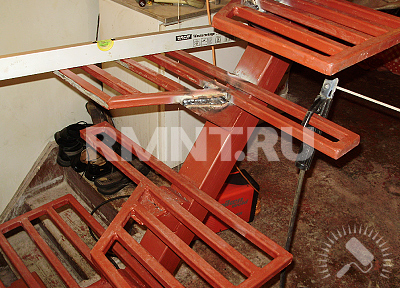

Фото 2. Горизонтальное положение каркасов ступеней нужно проверять водяным уровнем
На фото 1 видно, что каркасы ступеней в «утиный шаг» чередуются узкой и широкой сторонами. Для того чтобы контролировать расположение ступеней друг относительно друга при сварке, можно воспользоваться отвесом, который хорошо виден на фото 1. По отвесу, закрепленному на краю проема, удобно проверять зазор между краем ступени и откосом проема. Этот зазор должен быть порядка двух сантиметров. А вот горизонтальное положение ступеней в двух плоскостях (передняя — задняя и левая — правая) нужно проверять водяным уровнем (фото 2).
Чтобы не ошибиться при сварке, сначала нужно только наживить каркас ступени в одной точке и подкорректировать её положение по уровню. А потом приварить каркас полностью. Швы нужно накладывать по максимуму. Несмотря на то, что каждый миллиметр сварного шва способен нести нагрузку от 50 килограмм, лучше подстраховаться. Лестница должна быть безопасной!
После того, как все ступени будут установлены на свои места и надежно приварены, нужно очистить швы от окалины и закрасить их грунтом. Теперь по лестнице можно ходить. Но этого мало. Для удобства и безопасности не хватает ограждения и перил.
Монтаж перил и ограждений
Защитные ограждения и перила в лестницах выполняют не только своё прямое предназначение — служить опорой для рук при подъеме и спуске, но и декоративную функцию. Существует множество готовых стоек ограждений, балясин и перил из самых разных материалов, которые можно с успехом применять при самостоятельном монтаже лестницы. В рассматриваемом примере стойки ограждения изготовлены из трубы 80 х 45 мм, а балясины и перила из квадратной трубы сечением 20 х 20 мм.
![Монтаж перил и ограждений](/pub/uploads/201110/0336462136390422.jpg)
Фото 3. Установка балясин на каркас забежных ступеней
![Защитные ограждения и перила в лестницах](/pub/uploads/201110/0067851040546701.jpg)

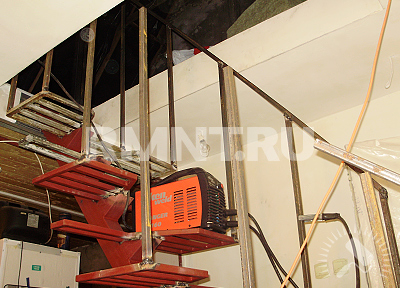

Фото 4. Установка балясин на ступени прямого марша
Работа начинается с подготовки балясин и стоек ограждений. Балясины в данном случае — это отрезки квадратной трубы сечением 20 х 20 мм длиной 1,1 м, а стойки ограждения — отрезки трубы 80 х 45 мм длиной 1,3 м. После того, как все заготовки будут нарезаны, можно приступать к монтажу балясин, начиная с нижних ступеней. Балясины прихватывают на сварку, выставляют вертикально по уровню и полностью обваривают по периметру основания. Весь процесс показан на фото 3 и 4.
![Разметка перил на забежных ступенях](/pub/uploads/201110/3472720600800953.jpg)
Фото 5. Разметка перил на забежных ступенях
Наибольшую сложность представляет монтаж перил на забежных ступенях. Можно упростить задачу, отказавшись от полукруглых деталей, но в этом случае придется делать два перехода от одной ступени к другой. На фото 5 наглядно видно, как выполнить разметку этого сложного места.
![Лестницы](/pub/uploads/201110/2494933874750668.jpg)
Фото 6. Перила забежных ступеней после сварки
Сварку нужно производить поочередно. Сначала приварить самую нижнюю деталь перил, потом от неё по месту обрезать лишнее и прихватить первую наклонную деталь, потом следующую ровную деталь и вторую наклонную. В итоге должно получиться, как показано на фото 6. Скруглить перила на входе можно, разрезав прямой отрезок трубы на сектора и сварив их. Торцевую часть нужно заглушить, наварив на неё квадратную пластину. После сварки останется зашлифовать швы и скругленная деталь готова.
![Делаем лестницу сами](/pub/uploads/201110/3987880861842231.jpg)

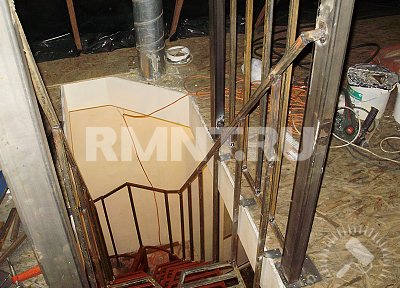

Фото 7. Вид сверху на перила и ограждение лестницы
Наклонные части перил навариваются на предварительно обрезанные под углом, равным уклону лестницы, балясины. По боковой стороне проема на верхнем уровне устанавливается ограждение, которое крепится к полу шурупами. Перила должны выйти на стойки ограждения слева и справа. Общий вид сверху на перила и ограждения показан на фото 7. После сварочных работ нужно зашлифовать швы и можно переходить к лакокрасочным работам.
Декоративная окраска металлического каркаса
Лакокрасочные работы начинают с антикоррозийной обработки, которая разделяется на три этапа: обезжиривание, удаление ржавчины и грунтование. Обезжиривание производится любым органическим растворителем, в котором нужно смочить ветошь и тщательно протереть все конструкции. Учитывая, что основная часть деталей перил и ограждений расположены вертикально, для удаления ржавчины лучше воспользоваться гелеобразным преобразователем, который не стекает с вертикальных поверхностей, экономичен и эффективен.
Совет: после обработки гелевым преобразователем нужно ещё раз обезжирить поверхности, так как он содержит вещества, образующие восковый налет на поверхности металла.
Грунтование производится рекомендованным производителем того лакокрасочного материала, которым вы решите воспользоваться для окончательной отделки грунтом. В данном примере отделка будет производиться молотковой эмалью Hammerite, которая не имеет ничего против отечественного грунта ГФ-21. Грунт нужно наносить на высохшую поверхность после обработки преобразователем.
![Декоративная окраска металлического каркаса](/pub/uploads/201110/2948727512064375.jpg)
Фото 8. Молотковая эмаль
Сутки спустя после нанесения грунтовочного слоя, можно приступать к декоративной окраске каркаса. На фото 8 представлена баночка с молотковой эмалью, которой будет покрыт каркас лестницы. Несмотря на то, что все краски по металлу английской фирмы Hammerite Products Ltd, входящей с 1998 года в состав международного химического концерна ICI, предназначены для нанесения поверх ржавчины, лучше выполнить полный комплекс мероприятий по антикоррозийной защите. Даже несмотря на то, что межуровневая лестница эксплуатируется внутри помещения. Краска в этом случае ложится без потеков, текстура её более приятная на ощупь и выглядит привлекательнее.
Главное отличие молотковой эмали Хаммерайт от других эмалей подобного класса в том, что она не нуждается в термической сушке. Достаточно нанести эмаль в два слоя обычной кисточкой с интервалом между нанесением не менее трех часов и всё — высококачественное декоративное покрытие, устойчивое ко всем видам воздействия, включая удары молотком, готово! Но прочность молотковая эмаль набирает около десяти дней. Поэтому не стоит в этот период проверять её на прочность. На фото 9 — 11 представлены виды на каркас лестницы, покрашенный молотковой эмалью Хаммерайт.
![Винтовые лестницы](/pub/uploads/201110/8729330020529171.jpg)

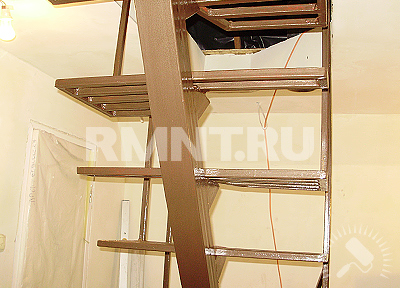

Фото 9. Металлический каркас окрашен молотковой эмалью
![Ограждение лестницы](/pub/uploads/201110/4821486035129094.jpg)

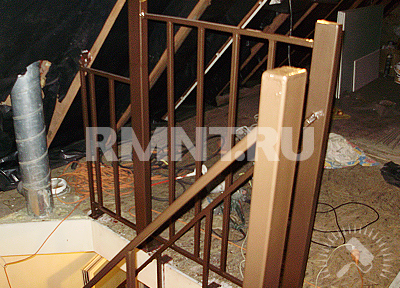

Фото 10. Ограждение лестницы тоже покрашено
![Лестница своими руками](/pub/uploads/201110/4750108650457921.jpg)

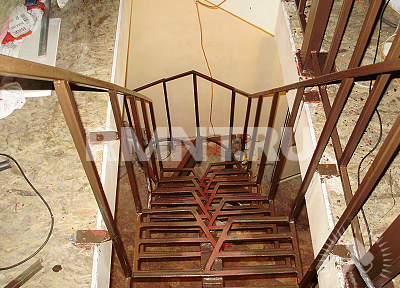

Фото 11. Вид на каркас после первого слоя эмали. По центру оставлен проход
Советы: Не наносите эмаль сразу толстым слоем в надежде справиться с работой поскорее. Несмотря на то, что краска имеет желеобразную консистенцию, при толстом слое она может потечь под собственным весом. Лучше нанести два тонких слоя, которые очень хорошо ложатся и быстро сохнут, не образуя капель и наплывов.
При нанесении первого слоя эмали оставьте проход по центру лестницы, чтобы ею можно было пользоваться, пока краска сохнет. Практика показывает, что не стоит доверять производителям краски, которые обещают, что их продукция сохнет очень быстро! Эмаль этой марки, например, высохла до состояния, когда она перестала прилипать к обуви, через сутки вместо пары часов, как уверяет рекламный буклет.
После того, как второй слой эмали полностью высохнет, можно приступать к изготовлению и декорированию деревянных ступеней.
Как и из чего изготовить деревянные ступени в «утиный шаг»
Несомненно, что лучшим материалом для ступеней внутренней межуровневой лестницы является дерево. Оно теплое на ощупь, по нему приятно ходить босиком, дерево имеет красивую текстуру и подходит к любому стилю интерьера. Но дерево имеет свои недостатки. Главный из них — деформация при изменении влажности в помещении. Поэтому не стоит пытаться сделать ступени в «утиный шаг» из цельной доски. Такая ступень обречена. Кроме того, что она выгнется, её можно легко сломать на месте изгиба.
Выход из сложившейся ситуации придуман давно. Наборно-клеевая столярная плита уже много веков является основой для самой надежной мебели. Она не деформируется, так как склеена из узких брусочков дерева, точно подогнанных друг к другу. Направление волокон дерева в столярной плите меняется от полоски к полоске. Прочность плиты очень велика, так как узкие полоски, сплоченные на клею, подобны прутикам в венике, каждый из которых по отдельности легко сломать, но стоит их связать, как вся конструкция становится очень прочной.
![Как и из чего изготовить деревянные ступени](/pub/uploads/201110/2111167054928027.jpg)

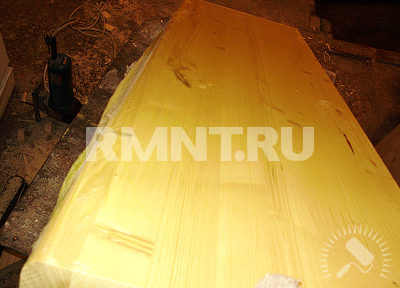

Фото 12. Заготовка для ступени, выполненная по наборно-клеевой технологии
Но для того, чтобы изготовить столярную плиту, требуется специальное оборудование, хорошо высушенный материал и определённые навыки. Поэтому для ступеней лучше всего приобрести готовую плиту в магазине. Сейчас практически во всех строительных гипермаркетах можно найти комплектующие для лестниц. В том числе и заготовки для ступеней. Образец такой заготовки показан на фото 12.
Эта деталь имеет длину 1 метр при ширине 30 см. Толщина её 40 мм. Цена этой заготовки ступени, изготовленной из сосны, порядка 12 долларов. Для того, чтобы сделать все ступени к используемой в качестве примера лестнице, потребуется всего-навсего семь стандартных заготовок указанных размеров. Кроме того, для изготовления деревянных ступеней в «утиный шаг» и забежных ступеней потребуются следующие материалы и инструменты:
- Лезвия для электролобзика, рассчитанные на чистый рез толстых деталей из дерева (например, Bosch T234X);
- Наждачная бумага или шлифовальные сетки (по метру грубой и тонкой);
- Лак для паркета на полиуретановой основе для прозрачной отделки ступеней;
- Кисть для лака шириной 75 мм;
- Растворитель для очистки кисти и рук после работы с лаком;
- Струбцина для стяжки заготовок от 0 до 800 мм;
- Эпоксидный клей 50 мл;
- Электролобзик;
- Ватман для шаблонов забежных ступеней;
- Карандаш, угольник, рулетка, водяной уровень.
![Ступени лестницы](/pub/uploads/201110/3057998296015015.jpg)

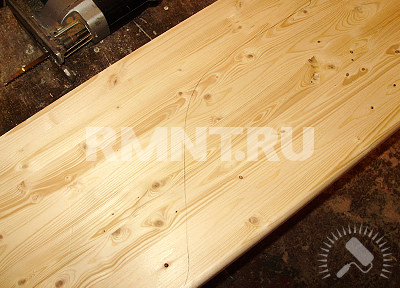

Фото 13. Разметка первой ступени в «утиный шаг»
Сначала нужно изготовить и установить девять ступеней в «утиный шаг». Для этого потребуется 5 заготовок. Из каждой заготовки можно сделать две фигурные ступени. Разметку нужно сделать только один раз, как показано на фото 13. Остальные ступени размечают, используя первую в качестве шаблона (фото 14).
![Как сделать ступени для лестницы](/pub/uploads/201110/4430549027022586.jpg)

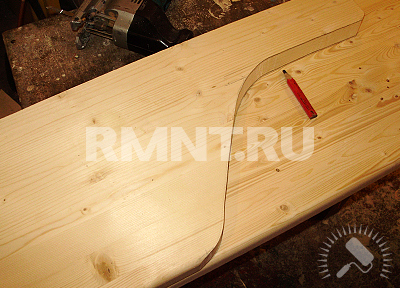

Фото 14. Первую ступень используют в качестве шаблона
Каждую ступень нужно тщательно подогнать по месту и пронумеровать, чтобы потом не перепутать. Процесс подгонки показан на фото 15, а готовые ступени, предназначенные для прозрачной отделки, на фото 16. В них вырезаны пазы под балясины. Номера проставлять нужно карандашом на обратной стороне каждой ступени, чтобы потом их случайно не оставить на лицевой стороне под слоем лака.
![Как экономно изготовить забежные ступени](/pub/uploads/201110/6878848384004893.jpg)

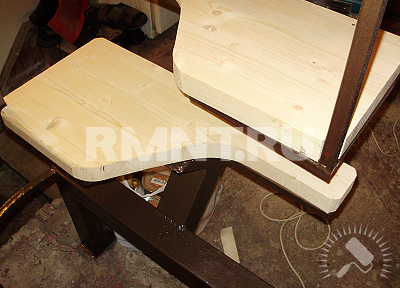

Фото 15. Подгонка ступеней по месту
![Покрытие лаком](/pub/uploads/201110/0573298045431669.jpg)

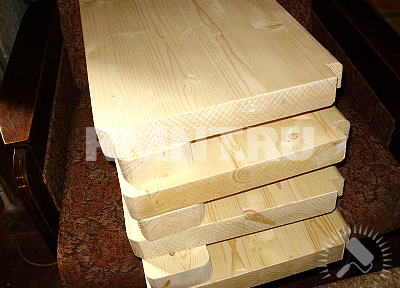

Фото 16. Ступени подогнаны, пронумерованы и готовы к прозрачной отделке
Как экономно изготовить забежные ступени
Забежные ступени очень отличаются от фигурных. Они больше и форма их гораздо сложнее. Поэтому стоит остановиться подробнее на технологии их изготовления.
Сначала нужно скопировать форму ступеней на бумажный шаблон. Для этого нужно наложить подходящий по размеру лист ватмана на соответствующее место каркаса каждой из двух забежных ступеней, отчертить на бумаге контур ступени, включая места установки стоек ограждения, и вырезать ножницами бумажную выкройку. Затем её нужно уложить на каркас и ещё раз проверить точность, подрезав в случае необходимости бумагу в нужных местах. Этот процесс показан на фото 17.
![Маонтаж лестницы](/pub/uploads/201110/4794872566223816.jpg)

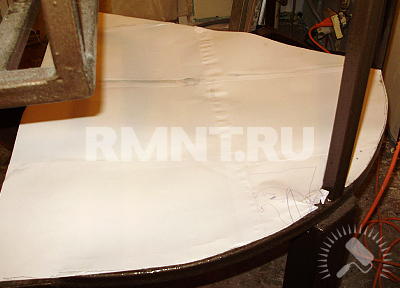

Фото 17. Примерка бумажной выкройки забежной ступени по месту
Когда бумага точно повторит контуры забежной ступени, можно считать, что выкройка готова и теперь надо перенести её на деревянную заготовку.
![Самодельная лестница](/pub/uploads/201110/8720170056644588.jpg)

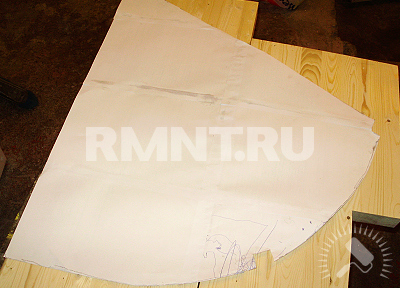

Фото 18. Раскладка заготовок под выкройку
Для того чтобы получить подходящую по размерам «болванку» для будущей забежной ступени, нужно склеить одну из целых заводских заготовок и обрезок, оставшийся от последней фигурной ступени. Сначала детали составляют для примерки без клея. Сверху на них укладывают выкройку и подгоняют заготовки так, чтобы вышел минимальный отход материала (фото 18). После того как будет найден оптимальный вариант, нужно очертить выкройку карандашом и склеить детали эпоксидным клеем. Этот процесс показан на фото 19-20. Современный клей на эпоксидной основе очень быстро схватывается. Поэтому важно развести клей с небольшим запасом и наносить его на одну из деталей зубчатой лопаточкой, имеющейся в показанном на фото 19 комплекте.
![Металлические лестницы](/pub/uploads/201110/1335210461588684.jpg)

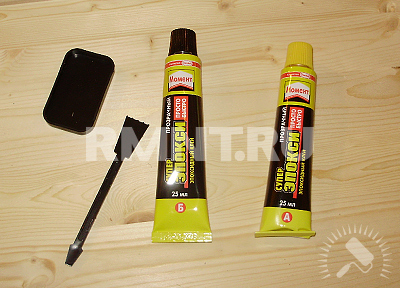

Фото 19. Современный эпоксидный клей
![Как сделать лестницу](/pub/uploads/201110/2461473045010450.jpg)

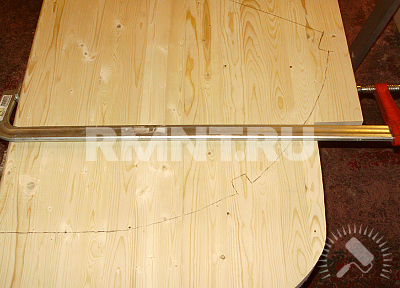

Фото 20. Склеиваемые детали нужно стянуть струбциной
Клей нужно успеть нанести за минуту после перемешивания компонентов и в следующую минуту соединить детали и стянуть струбциной, как показано на фото 20. Через пять минут клей уже схватится, а через час струбцину можно будет снимать. Детали будут надежно соединены, и останется только вырезать электролобзиком по очерченному контуру саму забежную ступень, которая показана на фото 21. При примерке она, как правило, сразу же встает на место.
![Лестница в доме](/pub/uploads/201110/8824112490675263.jpg)

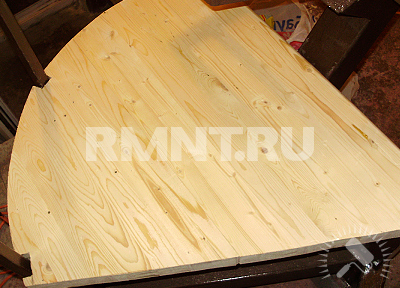

Фото 21. Забежная ступень вырезана по выкройке и установлена для примерки
Эту же последовательность операций нужно повторить для изготовления второй забежной ступени. После чего можно переходить к прозрачной отделке ступеней. Экономия при таком способе изготовления забежных ступеней очевидная. Для того, чтобы сделать их из цельных квадратных заготовок, потребуется заплатить 70 долларов (каждая квадратная деталь размером 1 х 1 м стоит в среднем 35 долларов), а в отходы при этом уйдет треть древесины. Если склеивать детали самостоятельно, то затраты составят всего 27 долларов, включая клей, а отходов практически не останется.
Прозрачная отделка деревянных ступеней — технология и выбор лака
Несомненно, лестница является одним из самых проходных мест в доме. Ступени испытывают очень большие нагрузки на истирание. Поэтому их покрытие должно служить не только для украшения интерьера, но и являться надежной защитой дерева.
Традиционно принято считать, что лучшим лаком для дерева, испытывающего большие проходные нагрузки, является паркетный лак. А самые современные образцы должны иметь основу из полиуретана. Этот полимер очень прочен и стоек именно к истиранию. Лак для ступеней лестницы должен легко и без потеков наноситься кистью, быстро сохнуть и давать гладкое ровное покрытие.
![Лак для паркета и дерева](/pub/uploads/201110/4790665158764989.jpg)

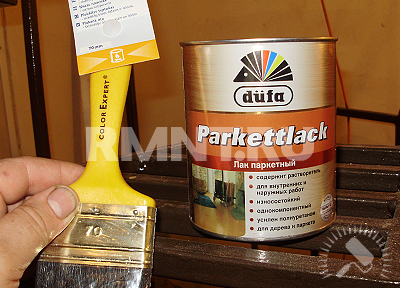

Фото 22. Лак для паркета и дерева от Дюфа, а кисть от Color Expert
На фото 22 представлен лак для паркета и дерева от Дюфа. Он однокомпонентный, токситропный, в его состав входит полиуретан, достаточно быстро сохнет (около 3 часов между слоями), есть глянцевый, полуглянцевый и матовый лак. Кроме того, этот лак тонированный. Его можно подобрать более чем из десятка оттенков, имитирующих ценные породы дерева. В данном примере используется лак под сосну.
Кисть для этого лака производства Color Expert шириной 70 мм. Выбор кисти важен, так как кисть плохого качества будет оставлять щетинки на поверхности, потеки и разводы. На фото 23 показан момент работы с лаком. Первый слой лака надо наносить «по дереву», то есть, вдоль волокон. Он должен быть тонким. Ведь после высыхания первый слой лака надо прошлифовать мелкой наждачной бумагой или сеткой. Так избавляются от ворса на дереве (мельчайших волокон древесины, не отделившихся от основания при шлифовке).
![Окраска ступеней](/pub/uploads/201110/4505766992513321.jpg)
Фото 23. Момент нанесения лака на ступень
После шлифовки нужно промыть ступени растворителем. Следующий слой лака наносят поперек первого. А третий слой опять вдоль волокон. Третий слой является завершающим.
Совет: чтобы кисть не засохла, но чтобы её не промывать каждый раз растворителем, заверните её плотно в полиэтиленовую пленку.
Каждый раз покрытые лаком ступени нужно выкладывать на сушку лицевой стороной вверх (фото 24).
![Ступени для лестницы](/pub/uploads/201110/2971798951040513.jpg)

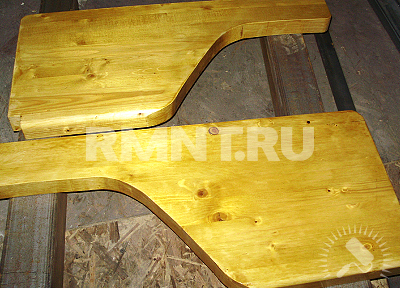

Фото 24. Ступени выложены на сушку
После того, как все ступени лестницы будут покрыты лаком три раза и окончательно высохнут, можно приступать к их монтажу на металлический каркас. Полиуретан, входящий в состав лака, набирает прочность две недели! Все это время нельзя делать влажную уборку лестницы и подвергать её интенсивным нагрузкам.
Монтаж деревянных деталей на металлический каркас
Технология монтажа деревянных ступеней на металлический каркас проста. Сначала нужно просверлить в каждом каркасе отверстия для шурупов. Их должно быть порядка 10-12 на каждую деревянную ступень. Затем сверлом большего диаметра раззенковать их с обратной стороны лестницы, как показано на фото 25.
![Монтаж деревянных деталей на металлический каркас](/pub/uploads/201110/5626368131872727.jpg)

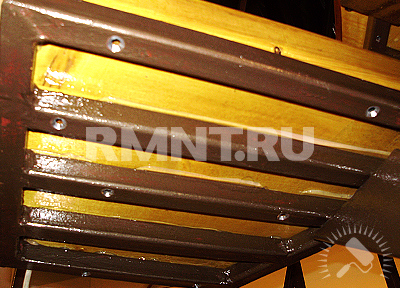

Фото 25. Раззенкованные отверстия под шурупы для крепления ступени
Для того чтобы ступени не скрипели со временем и не расшатывались при эксплуатации, их нужно дополнительно установить на силикон. Силикон наносится на верхнюю поверхность каркаса перед монтажом ступени на место. Лучше всего воспользоваться бесцветным силиконом. Этот момент показан на фото 26.
![Устройство лестниц](/pub/uploads/201110/4263186073930647.jpg)

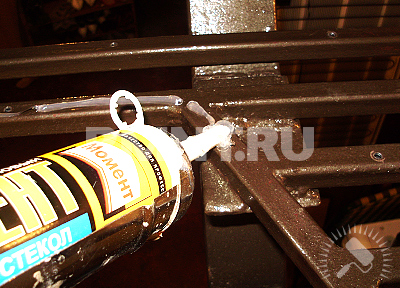

Фото 26. Нанесение силикона перед установкой деревянной ступени
Сразу после того, как ступень будет смонтирована на свое место, её нужно прикрутить саморезами по дереву подходящей длины с обратной стороны каркаса шуруповертом (фото 27).
![Монтаж лестницы своими руками](/pub/uploads/201110/8177503894739718.jpg)

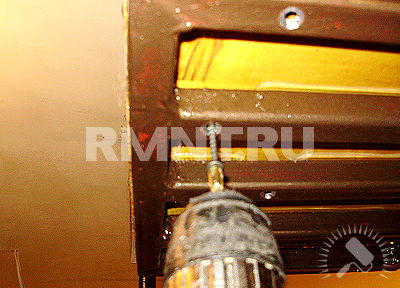

Фото 27. Окончательный монтаж ступени на саморезы
На фотографиях 28-30 показаны виды на лестницу после монтажа деревянных ступеней с разных ракурсов.
![Винтовая лестница](/pub/uploads/201110/6086833040380338.jpg)

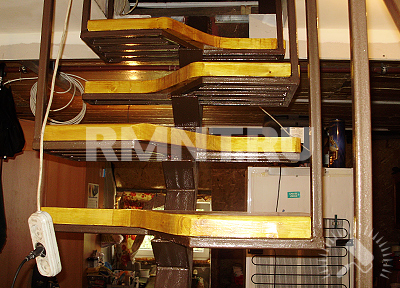

Фото 28. Вид спереди на готовую лестницу
![Ступени лестницы](/pub/uploads/201110/7788054916973427.jpg)
Фото 29. Вид сверху, установка ступеней в «утиный шаг»
![Забежные ступени](/pub/uploads/201110/4054579489666289.jpg)

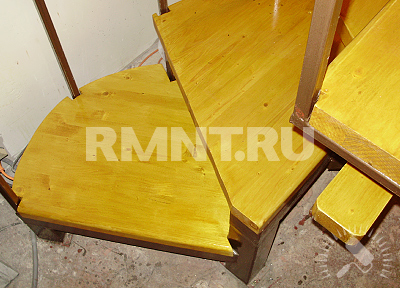

Фото 30. Вид на забежные ступени лестницы
Заключение
Безусловно, нельзя рекомендовать эту модель лестницы, как панацею от всех бед и спасение в сложной ситуации. Сколько людей, столько вкусов и мнений. Внутренняя межуровневая лестница для кого-то не может быть банальным предметом обихода и тогда люди обращаются к профессионалам. А для кого-то решающим фактором в пользу самостоятельного изготовления и монтажа будет цена. Стоимость представленной в этом цикле статей межуровневой лестницы на металлическом каркасе 11330 руб. Из них:
- Металл — 6000 руб.;
- Заготовки ступеней — 3000 руб.;
- Грунт, преобразователь ржавчины, электроды, диски, растворитель — 1000 руб.;
- Краска по металлу Хаммерайт молотковая эмаль — 600 руб.;
- Лак по дереву и паркету полиуретановый — 400 руб.;
- Метизы — 200 руб.;
- Силикон — 130 руб.
Согласитесь, заманчивая цена для такого сложного сооружения, как лестница, а главное, что она уже установлена и работает по своему прямому предназначению, разве это не повод, чтобы взяться за дело?
