Как выбрать качественные ПВХ окна: фурнитура

Когда речь идёт об окнах ПВХ, мы обычно представляем пластиковую раму и прозрачное остекление. Поэтому окна мы обычно выбираем по производителю профильной системы, в лучшем случае, в паре с определённым стеклопакетом. Но есть ещё один, не менее важный элемент современного окна — фурнитура. Этот незаметный труженик редко попадает в поле нашего зрения, тогда как его важность для эффективности и надёжности окон сложно переоценить.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Можно заказать изделия из самого качественного профиля, заполнить их самым тёплым стеклопакетом, но если фурнитура не сможет обеспечить достаточную герметичность притвора, то сквозняков и промерзаний просто не избежать. Отказ фурнитуры иногда становится причиной заклинивания створки в одном из положений, или напротив — её выпадения, что становится причиной разрушений и травм людей. Наверное, не стоит говорить, что такие окна становятся сокровенной мечтой любого взломщика.

Эксперты утверждают, что некачественная (или неправильно подобранная, установленная) фурнитура занимает одно из лидирующих мест среди причин рекламаций от недовольных окнами граждан. Хорошо, если, оформляя заказ, производитель светопрозрачных конструкций предлагает нам выбрать фурнитуру, освещает основные за и против различных вариантов. Но иногда изготовители пластиковых окон предпочитают по-умолчанию комплектовать свои «произведения» самой дешёвой фурнитурой, лишь бы привлечь клиента к совершению покупки. К сожалению, на постсоветском пространстве до сих пор в ходу поддельная продукция и откровенный «китай», но её просто нужно обходить стороной, необходимо только захотеть её выявить (обращаем внимание на имя, читаем сертификаты…). Но не всё так запущено: соревнуются на нашем рынке мировые бренды (Европа, США, Канада, Скандинавия), а также есть довольно добротная турецкая и восточно-европейская фурнитура. Постепенно в России открываются заводы именитых немецких компаний. Вот тут уже придётся вникать в детали, так как ассортимент внушительный.

Как работает фурнитура

Сейчас фурнитура — это не просто петли и защёлки, а высокотехнологичный многофункциональный механизм, состоящий из нескольких десятков деталей. Всё подчинено для решения основных задач, которые стоит озвучить:

  • открывание/закрывание подвижной створки (основной момент — качественный прижим, герметичность в области притвора);
  • обеспечение воздухообмена в помещениях (различные режимы проветривания);
  • защита от несанкционированного проникновения извне (противовзломные элементы);
  • защита от случайного открывания и преграда для проникновения изнутри наружу (дети, домашние животные).

Основная идея новой фурнитуры заключается в том, чтобы отказаться от применения форточек и фрамуг, перекрывающих своими профилями световой проём, и сделать подвижной крупную створку, которая по размерам почти равна габаритам окна. Конструкция и рабочие возможности современной фурнитуры для алюминиевых, деревянных и пластиковых окон примерно одинаковы. Более того, если блоки из алюминиевых профилей оснащаются своей фурнитурой (там просто другая конфигурация установочного паза), то для окон из дерева и ПВХ она практически идентична, есть отличия только в конструкции петель.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

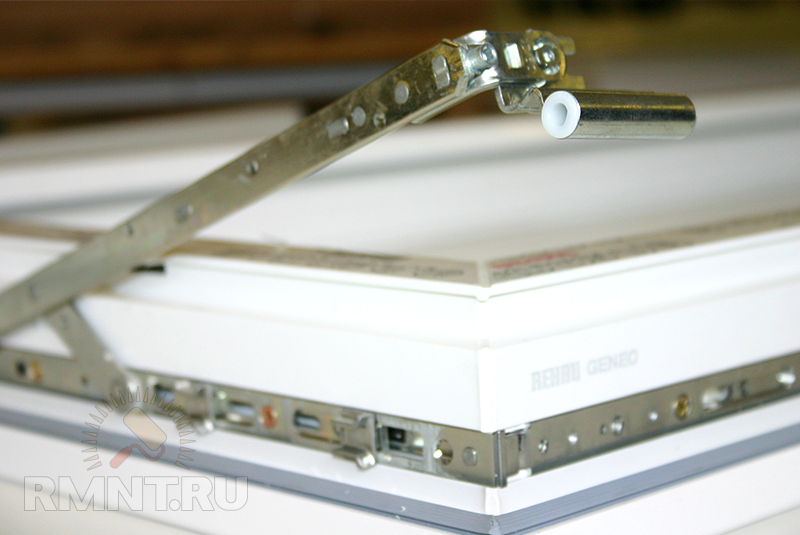

Во всех случаях фурнитура вставляется в специальный фурнитурный паз на торце створки и там закрепляется механическим способом. Она опоясывает створку по кругу, таким образом распределяя нагрузку на всю протяжённость несущих профилей. На раме окна монтируются петли и ответные планки, которые принимают и удерживают запорные цапфы. Фурнитура всех производителей состоит из нескольких специальных модулей, которые составляют базовый механический комплект, обеспечивающий все основные движения створки окна (какие есть варианты, мы расскажем буквально в следующем разделе). Например, самая ходовая поворотно-откидная фурнитура состоит из четырёх узлов-модулей:

  • главный запорный механизм-привод, на который монтируется ручка — управляет всеми узлами;
  • верхняя петлевая группа — служит для закрепления верха створки к раме, соединяется с ножничным кронштейном;

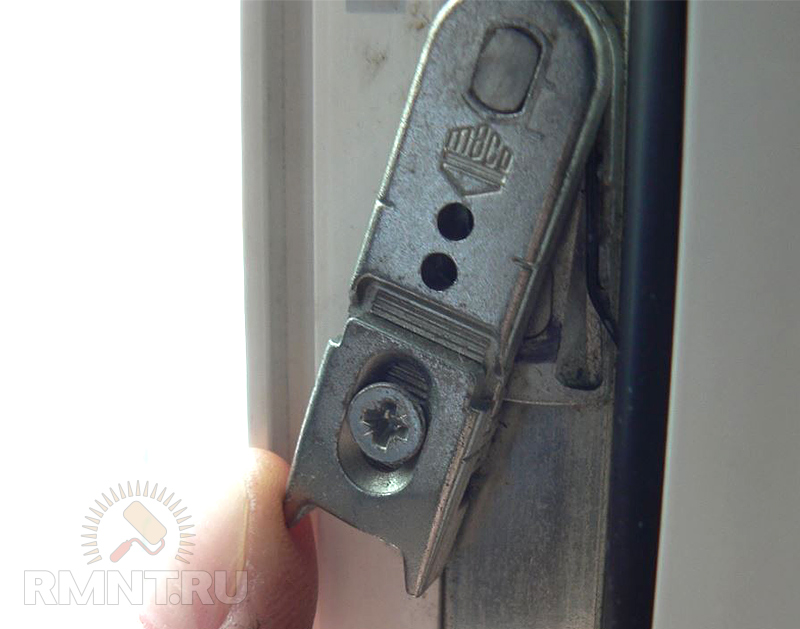

  • нижняя петлевая группа — закрепляет низ створки на раме, служит опорой при открытом положении;

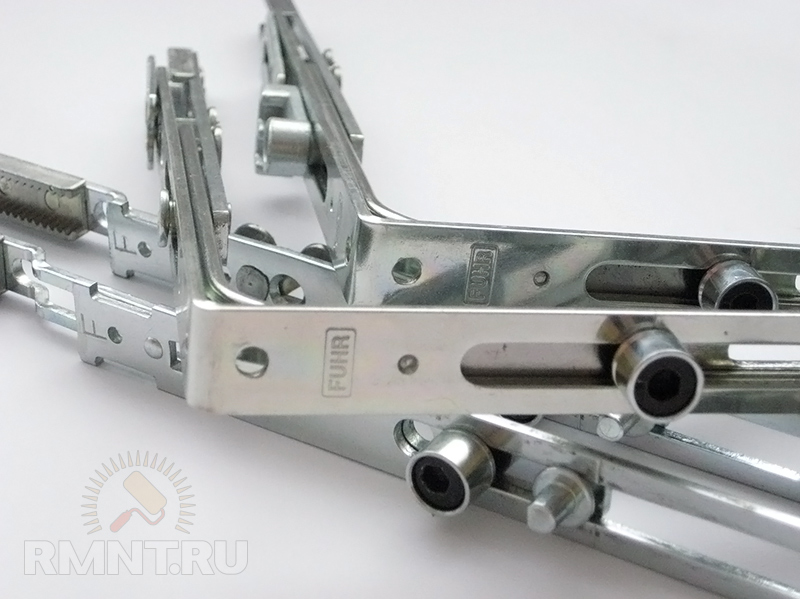

  • модуль передачи движения через угол, угловые переключатели — это гибкие пластины из пружинной стали, огибающие углы створки (они не соединены между собой, но работают совместно и сообщают движение от ручки дальше по периметру створки).

Модули фурнитуры соединяются передачами в виде лент, зацепление элементов осуществляется зубчатыми гребёнками, имеющимися на всех элементах. Лучшей с точки зрения надёжности (и удобства сборки) считается фурнитура, в которой меньше отдельных деталей, предпочтительнее, если они входят в состав модулей. Однако помимо обязательной модульной базы существуют также дополнительные детали и механизмы, которые обычно добавляют окнам ряд функциональных возможностей, сейчас именно они являются олицетворением инноваций в давно изученном деле. О них мы тоже поговорим далее.

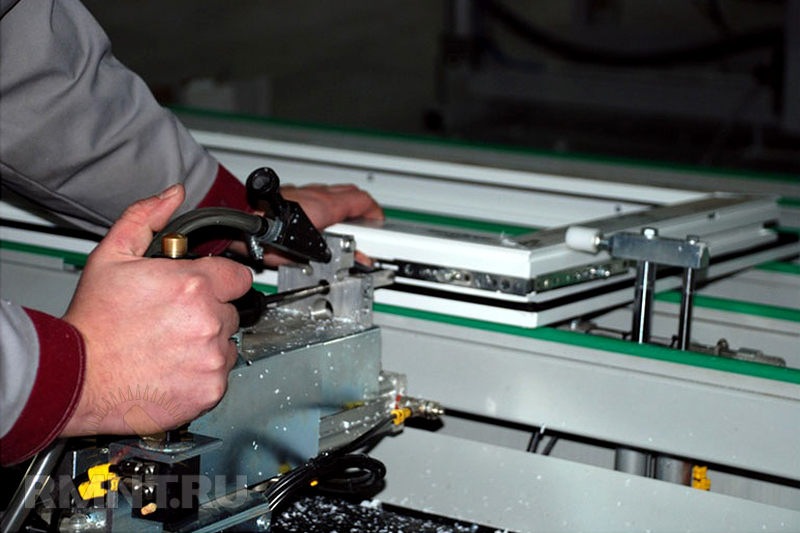

Обычно сборка «правильной» фурнитуры может производиться как вручную, так и на автоматических линиях. Отметим также небывалую для современности унификацию (редко бывает такое) — на окно, выполненное из любой профильной системы, можно установить фурнитуру любого производителя, в самом крайнем случае, используют специальные адаптирующие подкладки.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

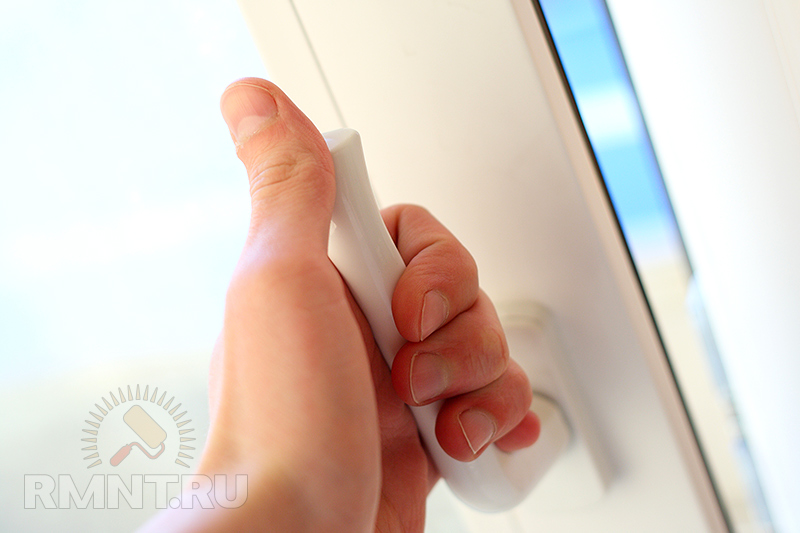

Итак, принцип действия: поворотом одной ручки в движение приводятся плоские тяги и соответственно запорные элементы (цапфы), которые входят в пазы ответных планок и, зацепляясь, прижимают створку к притвору рамы. Точек запирания обычно три и более, располагаются они на разных сторонах створки.

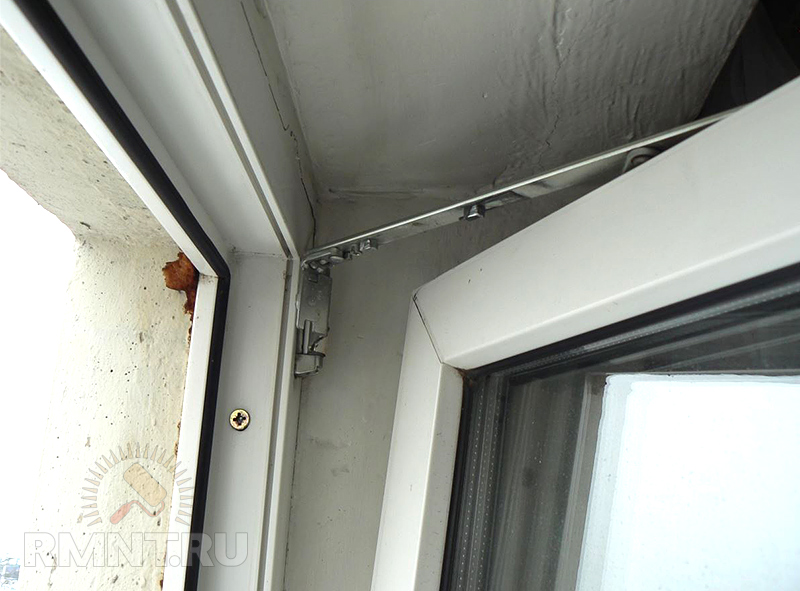

В поворотно-откидных системах в режиме откидывания появляется зацепление в специальной запорной пластине, которая находится на раме внизу (со стороны, противоположной той, где находится петля). Одновременно разъединяется ножничный кронштейн, соединённый с верхней петлёй, створка освобождается от верхней петли и отходит от рамы, пока ножницы не вытянутся. Таким образом, в открытом положении получается 3 точки опоры — нижняя петля, откидная запорная пластина и ножничный кронштейн.

Классификация фурнитуры по типу движения створки

С этого необходимо начать, так как запорные механизмы по этому признаку существенно отличаются. Основными можно считать три варианта открывания окон и, соответственно, три варианта фурнитуры.

Поворотная. Створка на петлях вращается вокруг своей вертикальной оси. В зависимости от того, с какой стороны петли располагаются, разделяют правое и левое открывание. О достоинствах и недостатках говорить не будем, это — хорошо знакомый многим вариант.

Откидная. Створка вращается вокруг своей горизонтальной оси и открывается на угол до 180 градусов. Подвес может быть либо сверху, либо снизу створки. Как правило, данная фурнитура дополняется ограничителем открывания. Такая система называется фрамужной, она надёжно функционирует со створками любой формы и массы.

Поворотно-откидная фурнитура. В данном случае створка может двигаться как в горизонтальной плоскости, так и откидываться от рамы в верхней части, что позволяет в данном режиме производить проветривание. Конкретный тип открывания выбирается определённым положением управляющей ручки. После положения «закрыто» (ручка вниз) идёт поворотная позиция (ручка горизонтально), а затем уже откидывание (ручка вертикально). Там, где нужно защититься от случайного открывания (школы, детские сады…) данная последовательность может быть изменена: сначала происходит откидывание, а затем — распахивание.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Гибкость и вариативность как раз и стали изюминкой этой фурнитуры, хотя поворотно-откидной механизм сложнее первых двух вариантов и нуждается в более тщательном уходе, заключающимся в периодической смазке подвижных деталей и регулировке плотности притвора. Поворотно-откидная фурнитура устанавливается как на одностворчатых, так и на двустворчатых окнах, в том числе со штульповым притвором. На данный момент эту систему можно считать классикой, так как она отлично себя зарекомендовала и применяется на большинстве окон.

Справедливости ради стоит отметить, что движение створок пластиковых окон может быть реализовано и по другим схемам, которые у нас крайне редко используются. Сдвижная фурнитура обеспечивает перемещение полотна вдоль рамы. Она применяется только в тандеме со специальными профилями окна. Отличается такая система низким уровнем герметизации, поэтому применяется в холодном остеклении неотапливаемых помещений. Её явным плюсом считается экономия пространства, например, на балконах и лоджиях. Наклонно-сдвижная фурнитура позволяет производить проветривание при откидывании. Режим полного открывания осуществляется в два этапа: сначала створка выставляется из рамы, а затем она сдвигается параллельно окну. Такая фурнитура монтируется на стандартные профильные системы с полноценными контурами уплотнения. Есть в природе также механизмы, которые позволяют складывать створки пластикового окна, как гармошку.

Поворотно-откидная фурнитура практичнее, но дороже распашных вариантов, но не обязательно для одной комнаты заказывать все окна в таком исполнении — успешно проветривать можно через один оконный блок.

Технологические и эксплуатационные характеристики фурнитуры

Типы фурнитуры по форме окна

Окна из ПВХ не всегда прямоугольные, они могут иметь створку практически любой конфигурации. Если углы изделия непрямые или имеются радиусы, то для передачи движения от ручки к цапфам необходимо применять специальные элементы. По этому признаку фурнитура разделяется в зависимости от формы створки:

  • для прямоугольных створок
  • для арочных
  • для трапециевидных (непрямые углы)

Выбор фурнитуры по номинальной нагрузке

Как мы уже говорили, фурнитура обычно управляет довольно крупными створками, что является её отличительной особенностью. Большая створка — это большой вес (особенно если учесть, что для наших широт нужны двухкамерные стеклопакеты), с которым должны нормально функционировать петли и запорные механизмы. Все производители предлагают несколько серий фурнитуры, которая заточена под определённую массу створки, эти данные они указывают в своих каталогах. Традиционный диапазон рабочих весов находится в пределах 50–130 килограмм, которые легко перекрывают все бытовые потребности, но для особых случаев существуют и более выносливые механизмы, работающие со створками в 180–200 кг. Обратите внимание, фурнитура для трапециевидных и арочных створок имеет свои ограничения по весу — она выдерживает меньше.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Заметим, что нагрузка определяется не только массой створки, но и рычагом, который действует на петли. Иными словами, имеются ограничения по ширине и высоте подвижного полотна, под них подстроены и все удлиняющие элементы фурнитуры. Например, популярная фурнитура Roto серии NT рассчитана на максимальную ширину створки или пластикового дверного полотна до 1200 мм, а высоту — до 2400 мм.

Расчёт массы подвижных элементов ПВХ окна производится по специальным программам, учитывается суммарный вес профилей, армирующего вкладыша, стеклопакетов и самой фурнитуры.

Количество рабочих циклов

Рабочим циклом для поворотно-откидной фурнитуры считается 4 действия: распашное открывание и закрывание, проветривание и закрывание. От того, сколько таких циклов механизм может обеспечить, зависит общий срок службы фурнитуры до технического отказа. Этот важнейший показатель как нельзя лучше иллюстрирует качество. Минимум, на что следует соглашаться потребителю — 10000 циклов (считается, в среднем это до 20 лет эксплуатации). Хотя фурнитуру можно заменить или модернизировать, было бы логично, чтобы она служила не меньше, чем остальные детали окна. Поэтому качественная фурнитура от известных компаний отработает до 50–60 тысяч циклов и обеспечивается гарантией от производителя до 10 лет.

Возможность регулировки

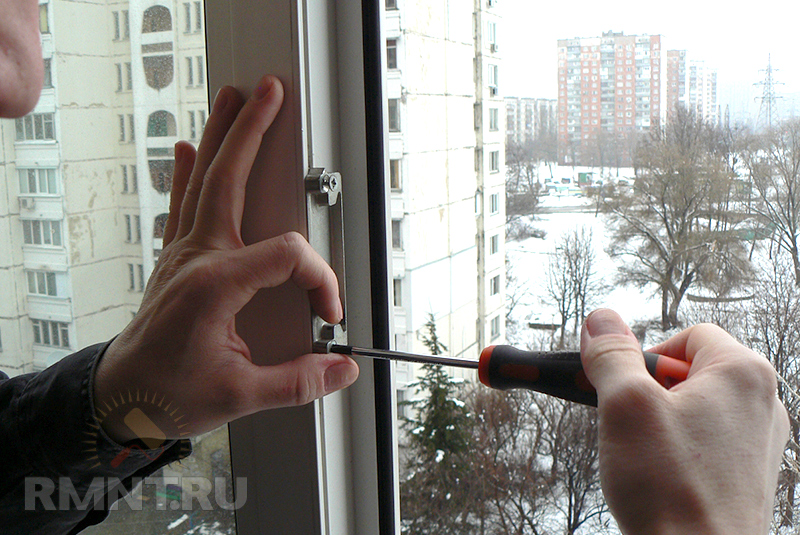

Реальность такова, что любая, даже самая передовая фурнитура, со временем допускает провисание створки и нуждается в техническом обслуживании. Восстановить герметичность притвора во время эксплуатации, а также досконально настроить фурнитуру можно с помощью регулировок. Очевидно, что более практичной будет фурнитура, обеспечивающая регулировки в трёх плоскостях: фронтальный прижим к притвору и поднимание/опускание углов створки относительно рамы. Чем больше диапазон допустимой регулировки — тем лучше. Его верхняя граница может быть в несколько миллиметров.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

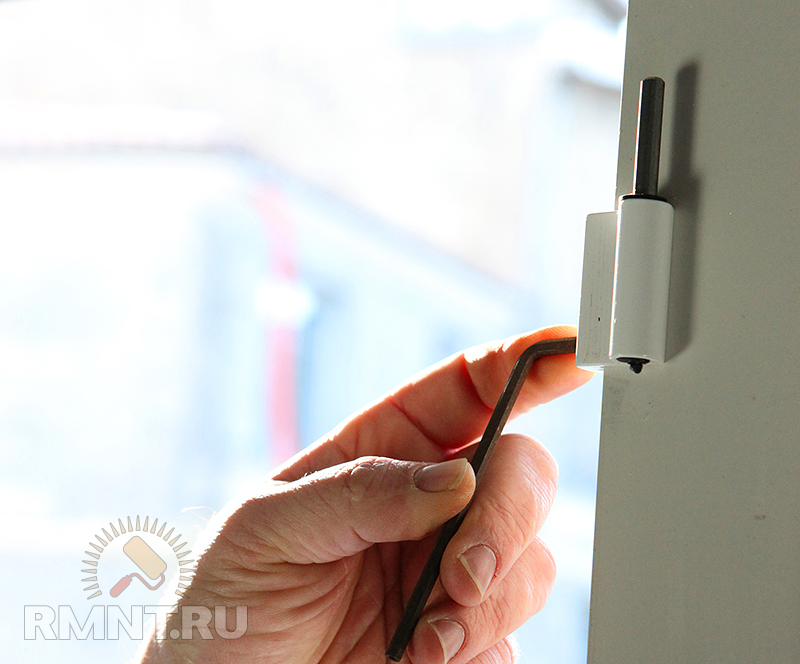

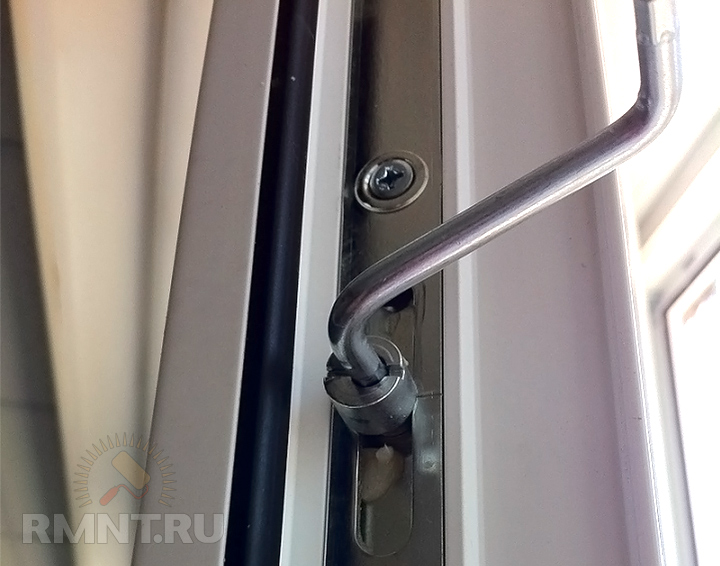

Обычно фурнитура регулируется при помощи шестигранного ключа, но есть и варианты, когда дополнительные инструменты не нужны. Например, в фурнитуре компании Winkhaus запорные цапфы реализованы в виде эксцентриковых роликов. Вращая эти ролики руками, можно быстро подстроить полноценный прижим створки к уплотнителю притвора. Это удобный вариант зимнего регулирования плотности прижима, когда материал уплотнителя становится намного жёстче.

Тип петель

На самом деле выбор заключается в открытом или скрытом исполнении петель. Наружный вариант считается традиционным, тогда как петли, расположенные в фальце рамы, являются инновацией — далеко не все фирмы предлагают такую фурнитуру. Перечислим главные особенности новшества:

  1. Окна со скрытыми петлями примечательны своим элегантным дизайном.
  2. Есть больше места для установки откоса, тем более створка при открывании «съезжает» к центру окна.
  3. Угол открывания составляет около 100 градусов.
  4. Проще добиться герметичности притвора в зоне петель.
  5. Масса створки не должна превышать 100 килограмм.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Материалы для производства фурнитуры

Надёжная фурнитура для пластиковых окон производится из высококачественной стали. Некоторые элементы выполнены литьём под давлением из лёгких сплавов. В конструкции не должно быть никаких силовых деталей из пластика. Применение полимеров допускается только для декоративных целей (кожухи на петли, розетка ручки), а также для изготовления подкладок, адаптирующих фурнитуру к пазу.

Отдельная тема — это антикоррозийное покрытие. Если раньше применяли только цинкование стали, то теперь оцинкованные детали в гальванической ванне покрывают солями металлов и оксидами. Это, кстати, дополнительные дизайнерские преимущества, так как есть возможность манипулировать цветом. Сейчас есть возможность выбрать из: жёлтого хроматирования, серебристой отделки «под титан» или блестящего покрытия «под нержавейку». Для достижения абсолютной устойчивости к коррозии и снижения трения детали фурнитуры покрывают специальными лаками, а, например, компания Macо разработала свою, восковую обработку.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Противовзломная фурнитура

Один из вариантов несанкционированного проникновения через окно — это воздействие на фурнитуру. В большинстве случаев злоумышленники пытаются с помощью монтировки или клиньев отжать сворку и вывести цапфы из зацепления или сломать их. Естественно, качественная фурнитура известных марок в обычных сериях обладает довольно высокой устойчивостью к силовому воздействию, но для коттеджей, квартир на первом и последнем этажах этого может быть недостаточно. Все производители предлагают противовзломные комплекты фурнитуры, которые работают примерно по одним и тем же принципам:

  1. Используются грибовидные цапфы с регулируемыми по высоте головками, которые выдерживают нагрузку на разрыв до полутора тонн.
  2. Увеличивается количество точек запирания — не менее пяти, в том числе на угловом переключателе и ножницах.
  3. Из высокопрочной стали выполняются ответные планки.
  4. Усилены петли.
  5. Цапфы центрального механизма заходят в планку в разных направлениях, что не даёт ворам сдвинуть фурнитуру.
  6. Применяются крюки из легированной стали, которые входят в раму (по аналогии с противосъёмными ригелями стальных дверей).
  7. Центральный механизм (в зоне ручки) скрытым способом защищён пластиной, предотвращающей высверливание.
  8. Механизм комплектуется ручками с замком.
  9. Крепление фурнитуры производится исключительно к армирующему профиль вкладышу (вне зависимости от габаритов оконного блока).

Вспомогательные элементы и дополнительные функции

Как мы выяснили, базовая конфигурация фурнитуры у большинства компаний идентична. Выделиться на фоне конкурентов производители могут, предложив нам ряд дополнительных функций, полезных и не очень. За каждой из них стоит специальная деталь или целый узел, которые устанавливаются на окно только вместе с фурнитурой или могут её дополнить по мере эксплуатации.

Микролифт

Другое название — устройство подъёма створки. Этот элемент устанавливается внизу полотна со стороны ручки, он служит в качестве дополнительной опоры для створки в режиме откидывания и разгружает петли (даже в режиме «закрыто»), продлевая их ресурс. Также микролифт помогает открывать/закрывать слегка провисшую створку.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Ступенчатый наклон створки

Узел позволяет, используя ручку, откинуть створку на определённое расстояние и получить определенную интенсивность проветривания. Ступеней несколько (до 7), зазор варьируется от 40 до 150 мм. В каждом из положений створка застопорена и не может захлопнуться случайно, например, порывом ветра.

Щелевое проветривание

Эту опцию ещё называют зимним или сезонным проветриванием. Идея заключается в незначительной разгерметизации притвора для обеспечения притока свежего воздуха без образования сквозняков. Управление производится поворотом ручки в промежуточное положение между режимом откидывания и распашным открыванием. В разных исполнениях створка отклоняется на 2–12 мм.

Ограничитель поворота

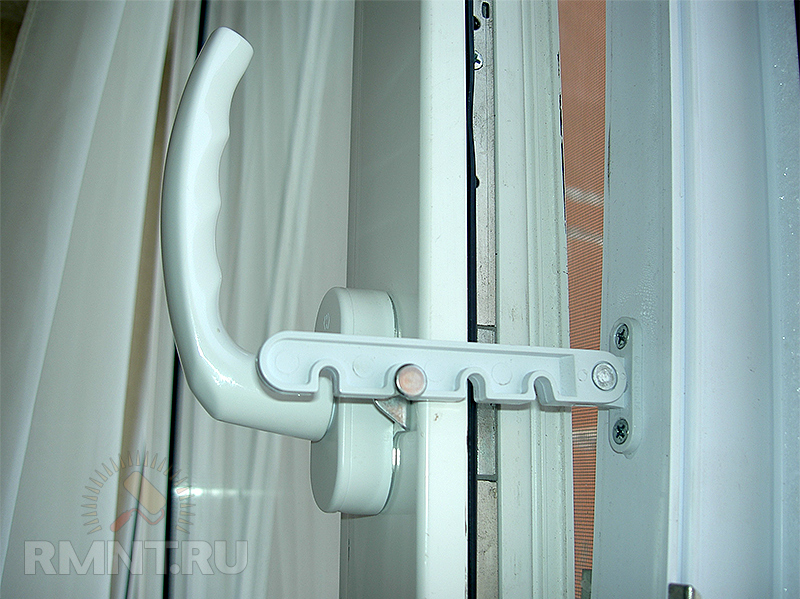

Устройство позволяет предустанавливать максимальный уровень распашного открывания на определенный угол, например, чтобы ручка не ударяла в откос. Но, по сути, данный механизм даёт окнам с поворотным способом открывания и откидным фрамугам возможность эффективно работать в режиме проветривания, причём выставить можно щель шириной от миллиметра. Это не обязательно гребёнка наружного исполнения, действие выполняется и ручкой.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Фиксация открытого положения, тормоз

В первую очередь, функция помогает избежать удара створки о раму или распахивания при резком порыве ветра.

Защита створки от выпадения

Подобная проблема возникает при некорректной эксплуатации, которая приводит к критическому износу петлевых групп. Реализуется опция с помощью установленного со стороны петель страховочного стального троса (он соединяет створку и раму). Система актуальна в общественных помещениях, в детских учреждениях.

Защита от ошибочного движения

Чтобы избежать потери контроля над створкой (она распахнута, и при этом верхняя петля разъединилась — бывает при промежуточных положениях управляющей ручки и незавершённых режимах) оконную фурнитуру оснащают дополнительными элементами. Если защита есть, то откинуть створку удастся только после того, как распахнутое полотно будет полностью прижато к раме. Такая «блокада ручки» очень полезна, если створка крупная и тяжёлая.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Стопор поворота

Позволяет полностью отключить поворотную функцию фурнитуры (окно работает только на проветривание), что удобно для обеспечения безопасности детей.

Встраиваемые электронные элементы

Это устройства автоматического привода, которые можно запрограммировать на проветривание или подключить к системе кондиционирования и отопления (Умный Дом). В фурнитуру могут интегрироваться контактные электромагнитные датчики открывания и закрывания, которые связаны с общей сигнализацией.

Ограничение детского доступа

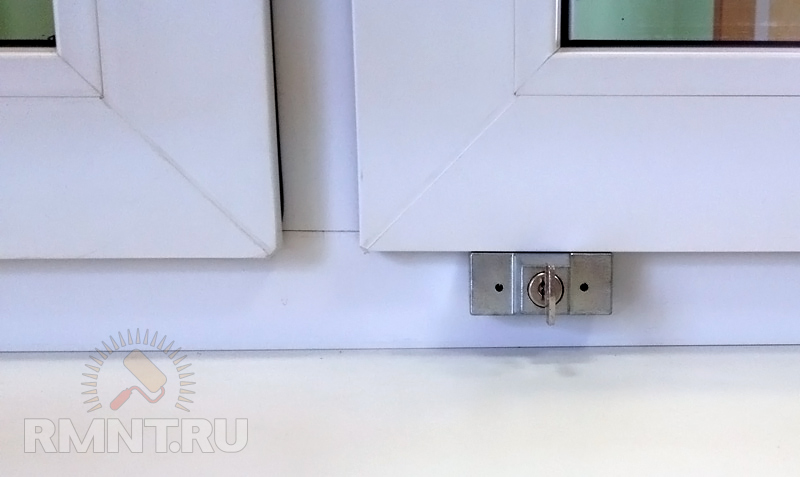

Чтобы ребёнок не мог самостоятельно распахнуть окно, используют накладные замки, а также ручки с ключом или скрытой блокирующей кнопкой. Кроме того, вместо ручки можно установить быстросъёмную пластиковую заглушку.

Как выбрать качественные ПВХ окна. Часть 3: фурнитура

Выбираем производителя фурнитуры для окон ПВХ

Основные технические критерии выбора фурнитуры мы рассмотрели, это отправная точка. Но на глаз неспециалисту сложно понять, покрыты ли механизмы оксидом хрома, или сколько тонн выдерживают конкретные цапфы. Всё, что нужно знать, можно найти в каталогах производителей, главное, чтобы продукция была сертифицирована — поэтому требуйте документы. В заключение озвучим имена ведущих производителей фурнитуры, которая отличается лишь незначительными «фишками». На самом деле не важно, кому из них вы отдадите предпочтение, запорные механизмы в любом случае будут на уровне. Итак, безоговорочными лидерами на рынке являются компании: Winkhaus, Siegenia-Aubi, Roto, G-U (Gretsch-Unitas), Maco. Просим любить и жаловать.
