ГОСТ 24893.0-81 (1988)

Балки обвязочные железобетонные для зданий промышленных предприятий. Технические условия.

ГОСТ 24893.0-81


УДК 691.328.025.22: 006.354 Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


Балки обвязочные железобетонные для зданий

промышленных предприятий


Технические условия


Reinforced concrete frame brace for industrial

buildings. Specifications


ОКП 58 2420

Дата введения 1983-01-01



УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 14 июля 1981 г. № 119


Переиздание (февраль 1988 г.) с Изменением № 1, утвержденным в апреле 1986 г. (ИУС № 8-86)


Настоящий стандарт распространяется на железобетонные обвязочные балки координационной длиной 6,0 м, изготовляемые из тяжелого бетона и бетона на пористых заполнителях, предназначаемые для применения в навесных каменных (из кирпича и легкобетонных камней) наружных и внутренних стенах, в том числе в местах перепада высот, производственных и вспомогательных зданий промышленных предприятий, включая здания с расчетной сейсмичностью 7-9 баллов.


Балки из тяжелого бетона предназначаются для применения в условиях воздействия неагрессивной, слабо- и среднеагрессивной газовой среды; балки из бетона на пористых заполнителях - в условиях воздействия неагрессивной и слабоагрессивной газовой среды.



1. Типы, основные параметры и размеры


1.1. Балки по форме поперечного сечения подразделяются на два типа:


БОП - прямоугольного сечения;

БОВ - с консольным выступом.


1.2. Балки типа БОП в зависимости от толщины опирающихся на них стен подразделяются на:


БОП25 шириной 250 мм - для стен толщиной 200-250 мм,

БОП38 шириной 380 мм - для стен толщиной 380-400 мм.


1.3. Форма и размеры балок должны соответствовать указанным в ГОСТ 24893.1-81.


1.4. Форма и размеры закладных изделий балок должны соответствовать указанным в ГОСТ 24893.2-81.


1.5. Расположение и марки дополнительных закладных изделий в балках, предназначаемых к установке над световыми проемами, должны соответствовать приведенным в ГОСТ 24893.1-81, а также указанным в рабочих чертежах проекта здания и в заказе на изготовление балок.


1.6. Балки следует обозначать марками в соответствии с ГОСТ 23009-78. Марка балок состоит из двух или трех буквенно-цифровых групп, разделенных дефисами.


Первая группа содержит обозначение типа балки и ширину балки в сантиметрах - для балок типа БОП.


Во второй группе указывают условное обозначение балок по несущей способности (арабские цифры 1, 2, 3) и вид бетона (Т - тяжелый бетон, П - бетон на пористых заполнителях).

В третьей группе, в случае необходимости, указывают дополнительные характеристики: проницаемость бетона (Н - нормальной проницаемости, П - пониженной); сейсмостойкость (С); стойкость к воздействию низких температур (М) - при строительстве в районах с расчетной зимней температурой наружного воздуха ниже минус 40°С; дополнительные закладные изделия в балках, предназначаемых к установке над световыми проемами, обозначаемые буквой "д", и ширину проема в метрах.


Примеры условных обозначений (марок) балки:


а) типа БОП, шириной 250 мм, с условной несущей способностью 1, из облегченного бетона на пористых заполнителях для зданий с неагрессивной средой:

б) типа БОП, шириной 380 мм, с условной несущей способностью 2, из бетона на пористых заполнителях для стен зданий с расчетной сейсмичностью 8 баллов:

в) типа БОП, шириной 250 мм, с условной несущей способностью 2, из бетона на пористых заполнителях, для стен зданий с расчетной сейсмичностью 8 баллов, с дополнительными закладными изделиями для крепления конструкции заполнения проема шириной 4,8 м:

г) типа БОП, шириной 380 мм, с условной несущей способностью 2, из бетона на пористых заполнителях, предназначаемая для стен зданий, возводимых в районах с расчетной зимней температурой минус 50°С:

(Измененная редакция, Изм. № 1).


1.7. Марки и технические показатели обвязочных балок должны соответствовать указанным в табл. 1 и 2.


Таблица1


Технические показатели на одну обвязочную балку



п/п


Марка балки, изготовленной из бетона

Проектные усилия* в балке

_________________

* Даны без учета собственного веса балки.

Проект- ная марка бетона по прочности

Расход материалов (справочный)

Масса балки, изготовленной из бетона, т (справочная)



Моменты кН·М (тс·М )


Расчетная

на сжатие




тяжелого


на пористых заполнителях

в вертикальной плоскости при коэффициентах перегрузки

в горизон- тальной плоскости при коэффициентах перегрузки

поперечная сила, кН (тс)

Бе- тон,

Сталь, кг

тяжелого

на пористых заполнителях











1




БОП25-1Т



БОП25-1П



66,7 (6,8)



59,8 (6,1)







48,1 (4,9)





0,87



78,8



2,2



1,75


2


БОП25-2Т



БОП25-2П


102,0 (10,4)


92,2 (9,4)




73,6 (7,5)




93,2




3


БОП25-3Т



БОП25-3П


125,6 (12,8)


125,6 (12,8)




91,2 (9,3)




101,8





4




-



БОП38-1П



98,1 (10,0)



89,3 (9,1)





70,6 (7,2)




1,32



98,3



-



2,65


5



-


БОП38-2П


153,0 (15,6)


139,3 (14,2)


16,7 (1,7)


15,2 (1,55)


110,9 (11,3)


М250- М350**



118,1




6



-


БОП38-3П


189,3 (19,3)


172,6 (17,6)




137,3 (14,0)




144,9





7



БОВ-1Т



-



98,1 (10,0)



89,3 (9,1)





70,6 (7,2)




0,98



100,8



2,45



-


8



БОВ-2Т



-


153,0 (15,6)


139,3 (14,2)




110,9 (11,3)




120,6




9


БОВ-3Т



-


189,3 (19,3)


172,6 (17,6)




137,3 (14,0)




145,1




______________________

* См. п. 2.6.1 и табл. 3.




Таблица 2


Технические показатели на одну обвязочную балку для стен зданий с расчетной сейсмичностью 7-9 баллов



п/п


Марка балки, изготовленной из бетона

асчетные

сейсмические усилия

Проектная марка бетона по

Расход материалов (справочный)

Масса балки, изготовленной из бетона, т


тяжелого


на пористых заполнителях

в вертикальной плоскости


в горизонтальной плоскости


прочности на сжатие



(справочная)





Моменты, кН·м (тс·м)



Попе- реч- ная


Моменты, кН·м (тс·м)



Попе- реч- ная



Бе- тон,


Сталь, кг


тя- же-

ло-


на по- рис-





в про- лете


на опо- ре


сила, кН (тс)


в про- лете


на опо- ре


сила,

кН (тс)





го


тых за- пол-

ните-

лях



1




БОП25-1Т-С



БОП25-1П-С



50,0 (5,1)



-66,7

(-6,8)



64,7 (6,6)



8,8 (0,9)



10,8 (-1,1)



10,8 (1,1)







0,87



96,8



2,2



1,75


2



БОП25-2Т-С


БОП25-2П-С


76,5 (7,8)


-102,0 (-10,4)


99,1 (10,1)


12,8 (1,3)


16,7 (-1,7)


16,7 (1,7)




105,8




3



БОП25-3Т-С


БОП25-3П-С


95,2 (9,7)


-126,5 (-12,9)


123,6 (12,6)


16,7 (1,7)


20,6 (-2,1)


19,6 (2,0)




124,8





4




-



БОП38-1П-С



73,6 (7,5)



-97,1

(-9,9)



95,2 (9,7)



12,8 (1,3)



-16,7 (-1,7)



15,7 (1,6)




1,32



114,9



-



2,65


5



-


БОП38-2П-С


115,8 (11,8)


-153,0 (-15,6)


151,0 (15,3)


19,6 (2,0)


-25,5 (-2,6)


24,5 (2,5)


М250- М300**



136,0





6



-


БОП38-3П-С


142,2 (14,5)


-193,0 (-19,4)


185,4 (18,9)


24,5 (2,5)


-31,4 (-3,2)


30,4 (3,1)




173,9





7




БОВ-1Т-С



-



73,6 (7,5)



-91,7

(-9,9)



95,2 (9,7)



12,8 (1,3)



-16,7 (-1,7)



15,7 (1,6)




0,98




113,4



2,45



-


8



БОВ-2Т-С


-


115,8 (11,8)


-153,0 (-15,6)


151,0 (15,3)


19,6 (2,0)


-25,5 (-2,6)


24,5 (2,5)




136,0




9



БОВ-3Т-С


-


142,2 (14,5)


-193,0 (-19,4)


185,4 (18,9)


24,5 (2,5)


-31,4 (-3,2)


30,4 (3,1)




170,1




______________

* См. п. 2.6.1 и табл. 3.




2. Технические требования


2.1. Балки следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по чертежам, приведенным в ГОСТ 24893.1-81 и ГОСТ 24893.2-81.


2.2. Для изготовления балок типов БОП25 и БОП38, предназначаемых для стен отапливаемых зданий, должен применяться облегченный бетон на пористых заполнителях (керамзитобетон, аглопоритобетон, шунгизитобетон, шлакопемзобетон и бетон на естественных пористых заполнителях) средней плотности 1600-2000 кг/м3 .


Для изготовления обвязочных балок типа БОВ, а также БОП25, предназначаемых для стен неотапливаемых зданий, должен применяться тяжелый бетон.


В обоснованных случаях допускается изготовление балок типа БОП25 только из тяжелого бетона или только из бетона на пористых заполнителях независимо от того, для стен каких зданий эти балки предназначаются - отапливаемых или неотапливаемых.


(Измененная редакция, Изм. № 1).


2.3. Балки должны изготовляться в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83.


Допускается изготовлять балки в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления балок.


2.4. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами. Применение стальных фиксаторов не допускается.


2.5. Материалы для приготовления бетона


2.5.1. Для приготовления бетона должны применяться портландцемент и шлакопортландцемент, соответствующие требованиям ГОСТ 10178-85.


2.5.2. Заполнители должны соответствовать требованиям ГОСТ 10268-80 для тяжелого бетона и ГОСТ 9757-83 для бетонов на пористых заполнителях, а также требованиям стандартов на конкретный вид заполнителя.


2.5.3. Максимальная крупность заполнителя не должна превышать 20 мм.


2.5.4. Песок для приготовления бетона должен соответствовать требованиям ГОСТ 8736-85.


2.5.5. Для улучшения технических свойств бетона должны применяться поверхностно-активные добавки: гидрофобизирующие, пластифицирующие и микропеногазообразующие по ГОСТ 24211-80.


Допускается применение комплексных добавок, проверенных в заводских условиях и обеспечивающих выполнение заданных технических свойств бетона.


2.5.6. Целесообразные добавки для конкретного вида бетона в заданных условиях строительства, время и способ введения добавок должны быть заданы в проекте здания и указаны в заказе на изготовление балок.


2.5.7. Для приготовления бетона для балок, предназначаемых к применению в зданиях с относительной влажностью внутреннего воздуха помещений свыше 75%, а также в зданиях, возводимых во влажной климатической зоне СССР по СНиП 2.01.01-82, следует применять цементы с гидрофобизирующими добавками, соответствующие требованиям ГОСТ 10178-85.


Допускается применять цементы без гидрофобизирующих добавок при введении таких добавок во время приготовления бетона.


(Измененная редакция, Изм. № 1).


2.5.8. Для приготовления бетона балок, предназначаемых для эксплуатации в агрессивных сульфатных средах, а также для зданий, возводимых на побережьях северных морей и в районах с расчетной зимней температурой минус 40°С и ниже, должны применяться гидрофобизированные сульфатостойкий портландцемент и сульфатостойкий портландцемент с минеральными добавками, соответствующие требованиям ГОСТ 22266-76.


2.6. Бетон


2.6.1.Фактическая прочность бетона балок (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105-86 в зависимости от нормируемой прочности бетона и от показателя фактической однородности прочности бетона.


Нормируемая прочность бетона устанавливается в проекте здания по табл. 3 (с учетом коэффициентов условий работы и требований СНиП 2.03.01-84) и указывается в заказе на изготовление балок.


Таблица 3



Назначение

Расчетная зимняя температура наружного воздуха

Проектная марка бетона по прочности на сжатие



тяжелого

на пористых заполнителях


1. Наружные стены зданий, кроме расположенных в климатическом подрайоне IVA*


Ниже минус 40°С




М350



М300



Ниже минус 20°С до минус 40°С

М300


М300



Минус 20°С и выше

М250


М250


2. Наружные стены зданий, расположен-ных в климатическом подрайоне IVA, не защищенные от солнечной радиации


-



М300



М300



3. Внутренние стены зданий


Ниже минус 40°С


М300


М250

___________________

* По СНиП 2.01.01-82.


Минус 40°С и выше

М250

М250


2.6.2. Морозостойкость и водонепроницаемость бетона должны соответствовать маркам, установленным в проекте здания согласно требованиям СНиП 2.03.01-84 в зависимости от режима эксплуатации балок и климатических условий района строительства и указанным в заказе на изготовление балок.


2.6.3. Бетон на пористых заполнителях должен иметь плотную структуру. Объем межзерновых пустот в уплотненной смеси бетона не должен превышать 3%.


2.6.4. Показатели проницаемости бетона балок, предназначаемых для применения в условиях воздействия агрессивной газовой среды, а также материалы для приготовления этого бетона, должны соответствовать установленным в проекте здания согласно требованиям СНиП 2.03.11-85 для заданной степени агрессивного воздействия газовой среды.


2.6.1-2.6.4 (Измененная редакция, Изм. № 1).


2.6.5. Влажность бетона на пористых заполнителях при отпуске балок потребителю должна быть не более 13% по объему бетона.


2.7. Поставку балок потребителю следует производить после достижения бетоном требуемой отпускной прочности (п.2.6.1).


Значение нормируемой отпускной прочности бетона балок принимают равным 70% марки по прочности на сжатие. При поставке балок в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 90% марки по прочности на сжатие. Значение нормируемой отпускной прочности бетона принимают по проектной документации на конкретное здание в соответствии с требованиями ГОСТ 13015.0-83.


(Измененная редакция, Изм. № 1).


2.8. Поставка балок с отпускной прочностью ниже прочности, соответствующей его проектной марке, производится при условии, что изготовитель гарантирует достижение бетоном прочности, соответствующей его проектной марке, определяемой по результатам контрольных испытаний образцов в возрасте не менее 28 сут или неразрушающими методами на балках.


2.9. Арматурные изделия


2.9.1. Балки следует армировать сварными каркасами и сетками из стержней горячекатаной гладкой арматуры класса А-I и периодического профиля класса А-III по ГОСТ 5781-82.


Марки арматурной стали должны приниматься с учетом условий возведения и эксплуатации конструкций согласно СНиП 2.03.01-84.


Классы и марки стали арматурных изделий балок должны быть указаны в проекте здания и в заказе на изготовление балок.


(Измененная редакция, Изм. № 1).


2.9.2.Сварные арматурные изделия должны соответствовать требованиям ГОСТ 10922-75.


2.9.3. Обнажение арматуры не допускается.


2.9.4. Монтажные петли должны изготовляться из горячекатаной гладкой арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2 по ГОСТ 5781-82.


Сталь марки ВСт3пс2 не допускается применять для изготовления монтажных петель в балках, предназначаемых для подъема и монтажа при температуре минус 40°С и ниже.


2.9.5. Для закладных изделий балок, предназначаемых к эксплуатации в районах с расчетной зимней температурой до минус 40°С включительно, должна применяться углеродистая сталь по ГОСТ 380-71.


Марки прокатной стали следует принимать с учетом действующей на закладное изделие нагрузки и условий эксплуатации балок согласно СНиП 2.03.01-84.


При расчетных зимних температурах района строительства ниже минус 40°С до минус 65°С включительно марки стали для закладных изделий балок следует назначать по СНиП II-23-81.


Марки стали должны быть указаны в проекте здания и в заказе на изготовление балок.


(Измененная редакция, Изм. № 1).


2.9.6. Закладные изделия следует изготовлять, применяя контактную рельефную или дуговую автоматическую сварку. Сварные соединения должны выполняться в соответствии с ГОСТ 14098-85.


Допускается изготовлять закладные изделия, применяя ручную дуговую сварку электродами типа Э42А-Ф.


2.10. Балки при испытании путем нагружения на прочность, жесткость и ширину раскрытия трещин по приведенным схемам опирания и загружения балок на черт. 1 и 2 должны выдерживать контрольные нагрузки:


по табл. 1 обязательного приложения 2 - для стен зданий без учета сейсмических воздействий (черт. 1);


по табл. 2 обязательного приложения 2 - для стен зданий с расчетной сейсмичностью 7-9 баллов (черт. 2).

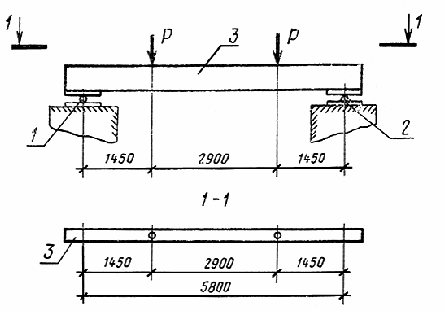

1 - подвижная опора; 2 - неподвижная опора; 3 - балка


Черт. 1

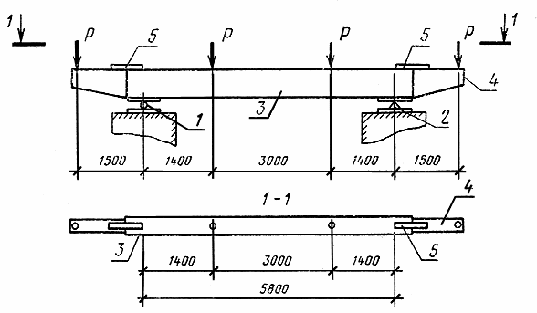

1 - подвижная опора; 2 - неподвижная опора; 3 - балка; 4 - стальная консоль;

5 - стыковая накладка (4 и 5 - по расчету)


Черт. 2


2.11. Точность изготовления


2.11.1. Отклонения фактических размеров балок от проектных не должны превышать, мм:



по длине

±6


по ширине

±5


по высоте

+5


по размерам полки

±3



2.11.2. Отклонение от прямолинейности реального профиля поверхности балок в любом сечении на длине 2 м (местная непрямолинейность) не должно превышать 3 мм.


2.11.3. Непрямолинейность профиля боковых поверхностей балки на всей длине не должна превышать 6 мм.


2.11.4. Отклонение от перпендикулярности (неперпендикулярность) смежных поверхностей балок (например, торцовых и боковых), характеризуемое отклонением угла между торцовой и боковой поверхностями от прямого угла (90°), выраженное в линейных единицах на заданном размере поперечного сечения (- ширина, - высота), не должно превышать 0,01 проверяемого размера или .


2.11.5. Отклонения от проектного положения стальных закладных изделий, расположенных в соответствии с проектом в одном уровне с поверхностью бетона, не должны превышать, мм:


в плоскости поверхности балки

10


из плоскости поверхности балки

3


2.11.6. Отклонение от проектной толщины защитного слоя бетона не должно превышать ±5 мм.

2.11.7. (Исключен, Изм. № 1).


2.12. Качество поверхностей и внешний вид балок


2.12.1. (Исключен, Изм. № 1).


2.12.2. На поверхности балок не допускаются:


трещины, за исключением единичных местных поверхностных усадочных и технологических трещин шириной не более 0,15 мм;


обнажение арматуры;


жировые и ржавые пятна.


Размеры раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер не должны превышать указанных в табл. 4.


Таблица 4





Предельно допустимые размеры, мм


Вид поверхности


Категория поверхности


раковин

местных наплывов (высота) и


околов бетона



Диаметр


Глубина


впадин (глубина)

Глубина


Длина на 1м ребра

Лицевая, предназначенная под окраску


А3



3



2




2




5



50


Лицевая неотделываемая

А6


6



3


3


5


50


Нелицевая, невидимая в условиях эксплуатации

А7


15


5


5


10


100



2.12.3. Требуемая категория поверхностей должна быть указана в проекте здания и в заказе на изготовление балок.


2.12.2, 2.12.3. (Измененная редакция, Изм. № 1).


2.12.4. Открытые поверхности балок, предназначенных для работы в условиях воздействия агрессивной среды, должны соответствовать категории поверхности не ниже А3.


2.12.5. Монтажные петли и открытые поверхности стальных закладных изделий должны быть очищены от наплывов бетона или раствора.


2.12.6. Открытые поверхности стальных закладных изделий должны иметь антикоррозионное покрытие, вид и техническая характеристика которого должны соответствовать установленным проектом здания согласно требованиям СНиП 2.03.11-85 и указанным в заказе на изготовление балок.


(Измененная редакция, Изм. № 1).


2.12.7. Бетонные поверхности балок, предназначаемых для эксплуатации во влажных строительно-климатических зонах СССР, а также для помещений с влажным и мокрым режимом, должны быть гидрофобизированы.


Для гидрофобизации поверхностей следует применять кремний - органические гидрофобизаторы и другие, вид и технические характеристики которых должны быть указаны в проекте и в заказе на изготовление балок.


2.12.8. Для поверхностей балок, подлежащих защитно-антикоррозионной окраске, гидрофобизация поверхности должна производиться до нанесения слоя окраски.


2.12.9. Отделка поверхностей балок должна соответствовать указанной в проекте и в заказе на изготовление балок.


2.13. Балки высшей категории качества должны удовлетворять дополнительным требованиям, указанным ниже.


Коэффициент вариации прочности бетона в партии

не более 9%

Морозостойкость бетона

марка по морозостойкости выше на 10% и более от указанной в проекте

Влажность бетона

не более 90% от указанной в п. 2.6.5

Контрольная нагрузка

только с плюсовыми отклонениями по сравнению с указанной в табл. 1, 2 приложения 2

Величина раскрытия трещин при нормативной нагрузке

не более указанной в табл. 1, 2 приложения 2

Отклонения фактических размеров от проектных, мм, не более:

по длине балки

±5

по ширине балки

±4

по высоте балки

±4

по размерам полки

±3

Отклонения от проектного положения стальных закладных, изделий, мм, не более:

в плоскости поверхности балки

5

из плоскости поверхности балки

2

Качество поверхностей, качество и вид отделки

не должны иметь усадочных трещин и должны иметь отделку боковых (лицевых) поверхностей без отклонения от эталона

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
