ЕНиР Сборник Е22 Выпуск 1

ЕНиР


ЕДИНЫЕ НОРМЫ И РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ, МОНТАЖНЫЕ

И РЕМОНТНО-СТРОИТЕЛЬНЫЕ РАБОТЫ


СБОРНИК Е22


СВАРОЧНЫЕ РАБОТЫ


Выпуск 1


Конструкции зданий и промышленных сооружений.



РАЗРАБОТАНЫ Центральным нормативно-исследовательским бюро (ЦНИБ) и Нормативно-исследовательской станцией № 11 при тресте "Центроспецстрой" Министерства монтажных и специальных строительных работ СССР под методическим руководством и при участии Центрального бюро нормативов по труду в строительстве (ЦБНТС) при Всесоюзном научно-исследовательском и проектном институте труда в строительстве Госстроя СССР.


Технология производства работ, предусмотренная в выпуске, согласована с Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам (ВНИИмонтажспецстрой СССР).


ВЕДУЩИЕ ИСПОЛНИТЕЛИ - Г.Н.Баранов (ЦНИБ), М.И.Клигер (НИС-11 при тресте "Центроспецстрой").


ИСПОЛНИТЕЛИ - В.Т.Вашлаев, Л.А.Дорофеева (НИС-11 при тресте "Центроспецстрой"), Л.П.Литвинова (ЦНИБ), А.А.Сыроваткин (ВНИИмонтажспецстрой СССР), А.А.Кузнецов (ЦБНТС).


УТВЕРЖДЕНЫ постановлением Государственного строительного комитета СССР, Государственного комитета СССР по труду и социальным вопросам и Секретариата Всесоюзного Центрального Совета Профессиональных Союзов от 5 декабря 1986 года № 43/512/29-50 для обязательного применения на строительных, монтажных и ремонтно-строительных работах.


ВНЕСЕНЫ Дополнения и изменения, утвержденные постановлением Государственного строительного комитета СССР, Государственного комитета СССР по труду и социальным вопросам и Секретариата СССР по труду и социальным вопросам от 18 декабря 1990 г. № 109/452



Вводная часть


1. Настоящий выпуск содержит нормы на ручную, автоматическую и механизированную (под флюсом, порошковой проволокой в углекислом газе) дуговую сварку, а также на ручную и механизированную газовую резку при изготовлении и монтаже конструкций зданий и промышленных сооружений.

2. Нормами выпуска предусматривается выполнение работ с учетом следующих условий: качество выполненных работ должно соответствовать техническим условиям и требованиям СНиП 3.03.01-87 "Несущие и ограждающие конструкции"; работы должны производиться с соблюдением всех правил и требований главы СНиП III-4-80 "Техника безопасности в строительстве"; рабочие должны знать и соблюдать все требования, предусмотренные настоящим выпуском, вытекающие из указанных СНиП, обеспечивающие требуемое качество работ при соблюдении мероприятий по технике безопасности.

3. Нормами выпуска предусмотрена сварка и резка проката, элементов стальных конструкций, арматуры и закладных изделий из углеродистых и низколегированных конструкционных сталей на месте монтажа (кроме гл. 2 и 4). При выполнении работ на сборочной площадке (заготовительных цехах) к Н.вр. и Расц . применять коэффициент 0,9 (ВЧ-1).

4. Нормами выпуска учтена сварка соединений предварительно скрепленных при сборке болтами или прихваткой.

Прихватка, выполняемая при сборке и монтаже стальных и железобетонных конструкций, нормами на сварку не учтена и нормируется дополнительно.

Проварка ранее произведенных неудаляемых прихваток нормами учтена и дополнительной оплате не подлежит.

5. Нормами всех глав выпуска учтены и дополнительно не оплачиваются переходы рабочих в процессе работы на расстояние до 100 м при производстве работ на месте монтажа или на расстояние до 50 м при производстве работ на сборочной площадке, с переноской сварочных материалов, кабелей, шлангов, инструментов и мелких приспособлений, перемещение или кантовка в пределах рабочего места свариваемых конструкций и изделий в кондукторах и приспособлениях или без них при массе конструкций и изделий до 50 кг - вручную, при большей массе - краном.

6. Обслуживание сварщиком газогенератора (доставка карбида кальция и воды, заправка и т.п.) или сварочного агрегата с двигателем внутреннего сгорания (заправка, пуск, смазка, наблюдение за работой и т.п.) нормами не учтено и, как правило, должно производиться машинистом. При обслуживании сварочного агрегата или газогенератора самим сварщиком Н.вр. и Расц . следует умножать на 1,2 (ВЧ-2).

7. При выполнении работ в стесненных условиях или в неудобном положении к Н.вр. и Расц . выпуска могут применяться следующие коэффициенты: при работе в лотках, траншеях, на эстакадах, лесах, подмостях, с приставных лестниц, при работе лежа или в согнутом положении в случаях затруднительного доступа к свариваемому стыку - до 1,25 (ВЧ-3); при работе с навесных люлек и лестниц, а также конструкций и оборудования, когда основным средством, предохраняющим от падения с высоты, является монтажный предохранительный пояс - до 1,5 (ВЧ-4).

Наличие указанных условий производства работ и величина коэффициента должна устанавливаться в каждом отдельном случае актом, утвержденным начальником строительства, строительно-монтажной (ремонтно-строительной) организации или руководителем предприятия, осуществляющего строительство хозяйственным способом, по согласованию с комитетом профсоюза.

8. При нормировании сварочных и газорезательных работ, выполняемых на высоте, следует применять коэффициенты, аналогичные коэффициентам при нормировании монтажных работ, учитывающих высоту их выполнения.

9. При сварке стыковых соединений из стали неодинаковой толщины при разнице, не превышающей значений, указанных в табл.1, нормирование и оплату труда производить по большей толщине.

Таблица 1


Толщина тонкой стали, мм

Разность толщин сталей, мм

От 1 до 4

1

Св.4 " 20

2

" 20 " 30

3

" 30

4


При разности в толщине свариваемых сталей свыше значений, указанных в табл.1, нормирование и оплату труда производить по меньшей толщине.

10. При сварке конструкций короткометражным или прерывистым швом отрезками длиной до 0,5 м Н.вр. и Расц . умножать на коэффициенты, приведенные в табл.2.


Таблица 2



Длина шва, м, до


Швы

0,05

0,1

0,25

0,5

Короткометражный

1,3 (ВЧ-5)

1,25 (ВЧ-5)

1,2 (ВЧ-7)

1,1 (ВЧ-8)

1

Прерывистый

1,1 (ВЧ-9)

2

а

б

в

г


Объем выполненных работ при сварке короткометражным или прерывистым швом определяется по сумме отрезков фактически сваренных мест.

11. При сварке конструкций кольцевым швом при поворотном положении Н.вр. и Расц . умножать на коэффициент 1,05 (ВЧ-10), при неповоротном положении умножать на коэффициент 1,1 (ВЧ-11).

12. В зависимости от сложности выполняемых работ для каждой нормы приведено несколько расценок, соответствующих разряду работы.

13. Нормами предусмотрена сварка нахлесточных, стыковых, угловых и тавровых соединений в нижнем, горизонтальном, вертикальном и потолочном положениях шва в пространстве (см. рисунок).

Швами в нижнем положении называются швы, расположенные на горизонтальной плоскости в любом направлении, выполняемые спущенным вниз электродом.

Швами в горизонтальном положении называются швы, расположенные на вертикальной плоскости в горизонтальном направлении.

Швами в вертикальном положении называются швы, расположенные на вертикальной плоскости в вертикальном направлении.

Швами в потолочном положении называются швы, расположенные так, что их можно выполнить только электродом, направленным вверх.

Швы, расположенные на вертикальной плоскости под углом до 45 ° к горизонтали, нормируются как горизонтальные, а под углом более 45 ° - как вертикальные.

14. Расценки выпуска посчитаны без учета доплат за работу с вредными и особо вредными условиями труда.

15. Тарификация работ произведена в соответствии с ЕТКС работ и профессий рабочих, выпуск 2, разд. "Сварочные работы", утвержденным 16 января 1985 года.


Глава 1. РУЧНАЯ ДУГОВАЯ СВАРКА СТАЛЬНЫХ КОНСТРУКЦИЙ


Техническая часть


1. Н.вр. и Расц . данной главы предназначаются для сварных швов, выполняемых по ГОСТ 5264-80.

2. Для ручной дуговой сварки предусмотрен следующий состав работы:

1. Включение и выключение сварочных машин и агрегатов. 2. Установка силы сварочного тока. 3. Очистка кромок (стыков) перед сваркой от ржавчины и грязи стальной щеткой. 4. Сварка швов. 5. Очистка от шлака промежуточных и последнего слоя шва. 6. Осмотр и измерение шва.

3. Нормами предусмотрено применение следующих марок электродов: ОЗС-4; ОЗС-21; ВСФ-75У; ОЗС-18; УОНИ-13/85; ОЗС-17Н; АНО-11; ВСФ-65У; АНП-2; НИАТ-3М; АНО-14. При применении электродов других марок Н.вр. и Расц . умножать на коэффициенты, приведенные в табл.1.

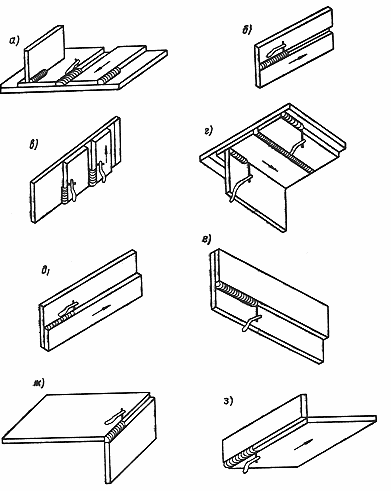

а - шов в нижнем положении стыковых соединений; б - швы в горизонтальном положении стыковых соединений; в - швы в вертикальном положении нахлесточных соединений; г - швы в потолочном положении тавровых и нахлесточных соединений; д - шов нахлесточного соединения, выполняемый в нижнем положении; е - шов соединения, выполняемый в потолочном положении; ж - шов углового соединения, выполняемый в потолочном положении;

з - шов углового соединения, выполняемый в нижнем положении.


Таблица 1


Марки электродов

Коэффициент к Н.вр.


и Расц .


АНО-5

0,7 (ТЧ-1)

1

СМ-11; ДСК-50; ОЗС-22Р

0,8 (ТЧ-2)

2

СК2-50; ОЗС-6

0,85 (ТЧ-3)

3

АНО-6; УОНИ-13/55У; ВСФ-85; ВН-48

0,9 (ТЧ-4)

4

АНО-4

0,95 (ТЧ-5)

5

ОЗС-25; УОНИ-13/65; ОЗС-24; ТМУ-21У

1,1 (ТЧ-6)

6

ОУНИ-13/55К

1,15 (ТЧ-7)

7

МР-3

1,2 (ТЧ-8)

8

ОЗС-12

1,25 (ТЧ-9)

9

УОНИ-13/55

1,3 (ТЧ-10)

10

УОНИ-13/45; ОЗШ-1

1,4 (ТЧ-11)

11


Нормами предусмотрено применение электродов, диаметр которых соответствует толщине свариваемого металла и форме разделки кромок.

Диаметр электродов в зависимости от этих параметров устанавливается техническими условиями на сварку.

4. При односторонней сварке подварка корня шва не учтена и нормируется по параграфу Е22-1-9.

5. Тарификацию работ производить в соответствии с данными, приведенными в табл.2.


Таблица 2


п/п

Характеристика и примеры работ

Разряд работ


Сварка во всех пространственных положениях сварного шва, кроме потолочного


1

Кожухи в сборе, котлы обогрева


2

Стойки, бункерные решетки, переходные площадки, лестницы, перила ограждений, настилы, обшивка котлов

3

3

Трубы дымовые высотой до 30 м и вентиляционные из листовой стали


4

Сварка металлоконструкций, указанных в примерах работ 3 разр. при потолочном положении шва



Сварка средней сложности деталей аппаратов, узлов и конструкций во всех пространственных положениях сварного шва


5

Аппараты, сосуды, емкости, работающие без давления


6

Каркасы промышленных печей и котлов


7

Крепления и опоры для трубопроводов

4

8

Мачты, вышки буровые - сварка в заготовительных цехах


9

Плиты фундаментные


10

Пылегазовоздухопроводы, узлы топливоподачи и электрофильтров


11

Резервуары и газгольдеры объемом менее 1000 м3


12

Фахверки, связи, фонари, прогоны, монорельсы



Сварка сложных ответственных аппаратов, узлов и конструкций во всех пространственных положениях сварного шва


13

Аппараты и сосуды, работающие под давлением

14

Балки пролетные мостовых кранов грузоподъемностью менее 30 т


15

Блоки строительных и технологических конструкций из листового металла: воздухонагреватели, скрубберы, кожухи и газоходы доменных печей, сепараторы, реакторы


16

Кессоны мартеновских печей, работающих на высоких температурах


17

Колонны, бункера, стропильные и подстропильные фермы, балки, эстакады

5

18

Конструкции радиомачт, телебашен и опор ЛЭП - сварка в заготовительных цехах


19

Мачты, вышки буровые и эксплуатационные - сварка на монтаже


20

Резервуары и газгольдеры объемом от 1000 до 5000 м3 - сварка на монтаже


21

Резервуары и газгольдеры объемом 5000 м3 и свыше - сварка в заготовительных цехах



Сварка особо сложных ответственных аппаратов, узлов и конструкций во всех пространственных положениях сварного шва


22

Балки рабочих площадок мартеновских цехов, балки подкрановые под краны тяжелых режимов работы


23

Балки пролетные мостовых кранов грузоподъемностью 30 т и свыше

6

24

Емкости, колпаки, сферы вакуумные и криогенные


25

Емкости и покрытия сферические и каплевидные


26

Колонны синтеза аммиака


27

Резервуары и газгольдеры объемом св. 5000 м3 - сварка на монтаже


28

Строения пролетных металлических и железобетонных мостов




Параграф Е22-1-1. Односторонняя сварка стыковых соединений

без скоса кромок (тип шва С2)


Состав звена


Электросварщики ручной сварки 3, 4, 5 и 6 разр.


Нормы времени и расценки на 10 м шва


Положение

Разряд

Показатели

Толщина свариваемой стали, мм, до

шва

работ

2

3

4



Н.вр.

2,7

3

3,2

1


3

Расц.

1-89

2-10

2-24

2

Нижнее

4

Расц.

2-13

2-37

2-53

3


5

Расц.

2-46

2-73

2-91

4


6

Расц.

2-86

3-18

3-39

5



Н.вр.

3,6

4

4,3

6


3

Расц.

2-52

2-80

3-01

7

Вертикальное

4

Расц.

2-84

3-16

3-40

8


5

Расц.

3-28

3-64

3-91

9


6

Расц.

3-82

4-24

4-56

10



Н.вр.

4,2

4,6

5

11

Потолочное и

3

Расц.

2-94

3-22

3-50

12

горизонтальное

4

Расц.

3-32

3-63

3-95

13


5

Расц.

3-82

4-19

4-55

14


6

Расц.

4-45

4-88

5-30

15

а

б

в


Параграф Е22-1-2. Односторонняя сварка стыковых соединений

со скосом кромок и углом разделки 50° (тип шва С17)


Состав звена


Электросварщики ручной сварки 3, 4, 5 и 6 разр.


Нормы времени и расценки на 10 м шва


Положение

Разряд

Показатели

Толщина свариваемой стали, мм, до

шва

работ


6

8

10

12

14

16

18

20

22



Н.вр.

2,4

3,9

4,9

6,5

7,1

8,4

11

13

15

1

Нижнее

3

Расц.

1-68

2-73

3-43

4-55

4-97

5-88

7-70

9-10

10-50

2


4

Расц.

1-90

3-08

3-87

5-14

5-61

6-64

8-69

10-27

11-85

3


5

Расц.

2-18

3-55

4-46

5-92

6-46

7-64

10-01

11-83

13-65

4


6

Расц.

2-54

4-13

5-19

6-89

7-53

8-90

11-66

13-78

15-90

5



Н.вр.

3,2

6,4

8,1

11

12

14

18

21,5

25

6

Вертикальное

3

Расц.

2-24

4-48

5-67

7-70

8-40

9-80

12-60

15-05

17-50

7


4

Расц.

2-53

5-06

6-40

8-69

9-48

11-06

14-22

16-99

19-75

8


5

Расц.

2-91

5-82

7-37

10-01

10-92

12-74

16-38

19-57

22-75

9


6

Расц.

3-39

6-78

8-59

11-66

12-72

14-84

19-08

22-79

26-50

10



Н.вр.

3,7

7,7

9,7

13

14

16,5

21,5

26

30,5

11

Потолочное и

3

Расц.

2-59

5-39

6-79

9-10

9-80

11-55

15-05

18-20

21-35

12

горизонтальное

4

Расц.

2-92

6-08

7-66

10-27

11-06

13-04

16-99

20-54

24-10

13


5

Расц.

3-37

7-01

8-83

11-83

12-74

15-02

19-57

23-66

27-76

14


6

Расц.

3-92

8-16

10-28

13-78

14-84

17-49

22-79

27-56

32-33

15

а

б

в

г

д

е

ж

з

и

N


Продолжение табл.


Положение

Разряд

Показатели

Толщина свариваемой стали, мм, до

шва

работ

24

26

30

34

38

42

46

50



Н.вр.

17,5

20

26

33

41

49

58

68

1

Нижнее

3

Расц.

12-25

14-00

18-20

23-10

28-70

34-30

40-60

47-60

2


4

Расц.

13-83

15-80

20-54

26-07

32-39

38-71

45-82

53-72

3


5

Расц.

15-93

18-20

23-66

30-03

37-31

44-59

52-78

61-88

4


6

Расц.

18-55

21-20

27-56

34-98

43-46

51-94

61-48

72-08

5



Н.вр.

29,5

34

44

55

68

83

98

115

6

Вертикальное

3

Расц.

20-65

23-80

30-80

38-50

47-60

58-10

68-60

80-50

7


4

Расц.

23-31

26-86

34-76

43-45

53-72

65-57

77-42

90-85

8


5

Расц.

26-85

30-94

40-04

50-05

61-88

75-53

89-18

104-65

9


6

Расц.

31-27

36-04

46-64

58-30

72-08

87-98

103-88

121-90

10



Н.вр.

35,5

46

56

67

74

100

119

139

11

Потолочное и

3

Расц.

24-85

32-20

39-20

46-90

51-80

70-00

83-30

97-30

12

горизонтальное

4

Расц.

28-05

36-34

44-24

52-93

58-46

79-00

94-01

109-81

13


5

Расц.

32-31

41-86

50-96

60-97

67-34

91-00

108-29

126-49

14


6

Расц.

37-63

48-76

59-36

71-02

78-44

106-00

126-14

147-34

15

к

л

м

н

о

п

р

с


Параграф Е22-1-3. Односторонняя сварка стыковых соединений

с углом скоса одной кромки 45 ° (тип шва С8)


Состав звена


Электросварщики ручной сварки 3, 4, 5 и 6 разр.


Нормы времени и расценки на 10 м шва


Положение

Разряд

Показатели

Толщина свариваемой стали, мм, до

шва

работ

6

8

10

12

14

16

18

20

22

24

26



Н.вр.

2,5

3,6

5

6,8

8,1

9,6

11,5

14

16,5

19

22

1

Нижнее

3

Расц.

1-75

2-52

3-50

4-76

5-67

6-72

8-05

9-80

11-55

13-30

15-40

2


4

Расц.

1-98

2-84

3-95

5-37

6-40

7-58

9-09

11-06

13-04

15-01

17-38

3


5

Расц.

2-28

3-28

4-55

6-19

7-37

8-74

10-47

12-74

15-02

17-29

20-02

4


6

Расц.

2-65

3-82

5-30

7-21

8-59

10-18

12-19

14-84

17-49

20-14

23-32

5



Н.вр.

3,9

7,1

10

13,5

16,5

19

23,5

29

33,5

39

45

6

Потолочное и

3

Расц.

2-73

4-97

7-00

9-45

11-55

13-30

16-45

20-30

23-45

27-30

31-50

7

горизонтальное

4

Расц.

3-08

5-61

7-90

10-67

13-04

15-01

18-57

22-91

26-47

30-81

35-55

8


5

Расц.

3-55

6-46

9-10

12-29

15-02

17-29

21-39

26-39

30-49

35-49

40-95

9


6

Расц.

4-13

7-53

10-60

14-31

17-49

20-14

24-91

30-74

35-51

41-34

47-70

10

а

б

в

г

д

е

ж

з

и

к

л

Параграф Е22-1-4. Двусторонняя сварка стыковых соединений

с двумя симметричными скосами кромок и углом разделки 50 ° (тип шва С25)


Состав звена


Электросварщики ручной сварки 3, 4, 5 и 6 разр.

подождите, идет загрузка...    подождите, идет загрузка...
Закрыть

Строительный каталог
