Конструкции жилых зданий ч.2 (к СНиП 2.08.01-85), часть 7
При сопряжении перпендикулярно расположенных монолитных стен с помощью сквозных шпонок (см. рис. 15, д ) в формуле (130) вместо коэффициента 1,5 принимается 1,8.
5.39. Для железобетонных шпоночных соединений следует различать две стадии работы при сдвиге: до и после образования трещин.
До образования трещин от сдвигающих усилий соединение рассчитывается как бетонное, без учета сопротивления арматуры. Усилие сдвига, вызывающее образование трещин, допускается принимать равным несущей способности при сдвиге бетонного шпоночного соединения.
После образования трещин расчетная прочность при сдвиге железобетонной шпонки принимается равной меньшему из следующих значений усилий Vsh,s , Vch,s , Vcrc,s , вызывающих разрушение железобетонного шпоночного соединения соответственно от среза, смятия и сжатия вдоль наклонных трещин
Vsh,s = (1 hha ) Vsh,b + h Rs,tr Atr ; (134 )
Vch,s = (1 hha ) Vc,b + h Rs,tr Atr ; (135 )
Vcrc,s = Atr Rs,tr sk /(tk tj ) ; (136 )
но не менее 1,5 Atr Rs,tr ;
где Vsh,b
,
Vc,b
— сопротивления сдвигу бетонных шпонок вычисляемые
соответственно по формулам (130), (131); Rs,tr
—
сопротивление растяжению поперечной арматуры стыка,
принимаемое не более величины
=
2,5 Rbt
Ash
/
Atr
—
площадь сечения поперечной арматуры стыка; tk
—
глубина шпонки;
tj
—
расстояние между стыкуемыми поверхностями стены.
Для зданий с монолитными и сборно-монолитными перекрытиями, имеющими монолитные железобетонные пояса вдоль стен, а также со сборными плитами перекрытий при платформенном стыке со стенами разрешается при расчете на сдвиг вертикальных стыков стен учитывать сопротивление перекрытия.
Для узлов монолитных стен тавровой и крестообразной формы в плане условие (136) не проверяется.
5.40. Прочность перекрытия при сдвиге вдоль вертикального стыка стен определяется по формуле
Vp = 2 Rbt,p tp (t + bef ), (137)
где Rbt,p — расчетная прочность при растяжении бетона перекрытия (для сборно-монолитного перекрытия — бетона монолитного железобетонного пояса, расположенного вдоль стен); tp — толщина плиты перекрытия (пояса); t — толщина стены; bef — эффективная ширина, учитывающая сопротивление срезу плиты за пределами толщин стены и принимаемая равной: 6 tp — для монолитных и сборно-монолитных перекрытий, 2 tp — для сборных перекрытий (при одностороннем опирании перекрытий величина уменьшается вдвое).
5.41. Расчет прочности вертикальных соединений на действие сжимающих сил выполняется аналогично расчету горизонтальных стыков. Для монолитных и сборно-монолитных стен вертикальные соединения проверять на сжатие не требуется.
5.42. Растягивающие усилия, возникающие в вертикальных стыках сборных стен и швах бетонирования монолитных стен, следует воспринимать арматурными связями.
Расчет прочности горизонтальных стыков на сдвиг
5.43. При расчете прочности горизонтальных стыков на сдвиг следует учитывать нормальные силы, действующие перпендикулярно плоскости сдвига. В зависимости от знака и характера приложения нормальной силы необходимо различать следующие расчетные случаи:
а) во всех расчетных комбинациях нагрузок стык сжат (N > 0, при этом равнодействующая сжимающей силы проходит в ядре сечения;
б) то же, что и в случае «а», но в одной или нескольких расчетных комбинациях нагрузок равнодействующая сила проходит вне ядра сечения или N < 0.
5.44. Прочность плоских горизонтальных стыков при сдвиге проверяется по формуле
V £ (Rt + hs ) Ac , (138)
где Rt — сопротивление растворного шва срезу, принимаемое для растворов марки 50 и выше, в случае, указанном в п. 5.43 а равном 0,16 МПа (1,6 кгс/см2 ), а в случае указанном в п. 5.43 б, Rt = 0; s — среднее напряжение сжатия в сжатой зоне горизонтального стыка;
h — коэффициент трения, принимаемый для горизонтальных стыков равным: для плоских стыков сборных элементов — 0,6; для горизонтальных технологических швов бетонирования монолитных стен, выполняемых без специальной обработки — 1:
Ас — площадь сжатой зоны стыка.
5.45. Для горизонтального стыка с бетонными шпонками прочность при сдвиге проверяется по формуле
V £ h Nc + 0,9 mk,c Vk,b , (139)
где Nc — действующая на стык сжимающая сила за минусом сжимающих усилий в полках (для столба неплоской формы); mk,c — количество шпонок, расположенных в сжатой зоне стыка; Vk,b —сопротивление сдвигу бетонной шпонки, вычисляемое по п. 5.38.
5.46.
Для горизонтального стыка с железобетонными шпонками сопротивление
сдвигу принимается равным большей из величин
,
вычисляемых по формулам
= h
(Nc
+ Atr
Rs,tr
)
+
0,9 mk,c
Vk,b
(140)
= h
(Nc
+ Atr
Rs,tr
)
+
0,6 mk
Vk,b
(141)
где Atr , Rs,tr — соответственно площадь сечения и расчетное сопротивление арматуры поперечных связей в горизонтальном стыке; mk,c — количество шпонок, расположенных в сжатой зоне стыка: mk — общее количество шпонок в стыке.
5.47. Для горизонтального стыка с замоноличенными бетоном шпонками из прокатного металла (двутавра, уголков и др.) сопротивление сдвигу принимается равным большей из величин:
= h
(Nc
+ Ash
Rs,tr
)
+
0,9 mk,c
Vk,a
(14
2)
= h
(Nc
+ Ash
Rs,tr
)
+
0,6 mk
Vk,a
(14
3)
где Vk,a — сопротивление сдвигу металлической шпонки, принимаемое меньшей из величин Va,b , Va,s , вычисляемых по формулам
Va,b = Rb.mon Ak.c + Rbt.mon Ak.sh ; (144)
Va,s = Rs Ak,a , (145)
где Rb.mon и Rbt.mon — соответственно расчетные сопротивления бетона замоноличивания стыка при сжатии и растяжении; Ak.c — площадь сжатия бетона, через которую передается сдвигающая сила на металлическую шпонку; Ak.sh — площадь среза бетона по боковым и верхней торцевой граням металлической шпонки; Rs — сопротивление проката сдвигу, определяемое по СНиП II -23-81*; Ak.a — площадь среза металлической шпонки.
Расчет перемычек
5.48. В панелях с проемами перемычка должна быть рассчитана на изгиб от вертикальных нагрузок (от опирающихся на перемычку перекрытий, балконов и т. п.) и на усилия перекоса, возникающие при изгибе стены в собственной плоскости.
При расчете на изгиб от вертикальных нагрузок перемычка рассматривается как балка с защемленными опорами. В перемычках должна быть проверена прочность вертикальных и наклонных сечений.
Расчетные вертикальные сечения перемычек принимаются расположенными в местах защемления перемычки в простенки (опорные сечения) и по середине пролета перемычки в свету. Вертикальные сечения проверяют на действие суммарного изгибающего момента от длительных и кратковременных нагрузок.
В надпроемной перемычке сечение верхней продольной арматуры принимается равным сумме сечений, необходимых для восприятия усилий от вертикальной нагрузки и усилий от перекоса. Сечение нижней продольной арматуры этой перемычки принимается по наибольшему из усилий от вертикальной нагрузки или от перекоса.
В подпроемной (нижней) перемычке панели с оконным проемом требуемое армирование определяется по усилиям от перекоса.
В необходимых случаях площадь продольной арматуры может быть увеличена для восприятия усилий, возникающих при извлечении панелей из формы или при перевозке.
Для вертикальных сечений должна быть проверена величина раскрытия трещин.
5.49. Расчетные наклонные сечения перемычек, для которых отношение длины пролета l к расчетной высоте перемычки h 0 £ 1,5 и менее, принимаются проходящими через низ и верх противоположных опорных сечений. Для таких перемычек длина проекции наклонного сечения на ось перемычки равна ее пролету в свету.
Для перемычек с соотношением l /h0 более 1,5 следует проверять расчетные наклонные сечения, проходящие через верх или низ одного из опорных сечений перемычки, а также через точку на оси перемычки, где изгибающий момент от перекоса перемычки равен нулю. Длину проекции наклонного сечения рекомендуется принимать не более 1,5 h 0 , где h 0 — расчетная высота поперечного сечения перемычки.
КРУПНОПАНЕЛЬНЫЕ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ СТЕНЫ
5.50. Для несущих и самонесущих стен следует применять однорядную разрезку на панели (панели высотой на этаж).
Панели ненесущих стен и перегородок могут иметь однорядную, двухрядную или вертикальную полосовую разрезки.
Разрезку стен на панели и назначение размеров конструктивных элементов зданий и конструкций стен рекомендуется выполнять с учетом вариантности конструктивных решений панелей и их взаимозаменяемость (возможность применения однослойных в слоистых панелей, панелей бетонных и с обшивками из листовых материалов и пр.), а также возможность использования нескольких видов основных материалов (различных видов легкого бетона, ячеистого бетона, различных утеплителей, отделочных и других материалов).
В случаях, когда замена панелей одного типа на другой тип приводит к неполному использованию физико-механических или теплотехнических характеристик панелей, рекомендуется предусматривать решения стыков между наружными и внутренними конструкциями и решения внутренних конструкций, рассчитанные на применение наружных стеновых панелей какого-либо одного типа (например, бетонных, только однослойных или только трехслойных). Детали для подъема панелей из тяжелого бетона рекомендуется проектировать по прил. 5.
Панели наружных стен
5.51. Координационные размеры панелей наружных стен, толщина слоев, классы бетона по прочности на сжатие, марки бетона и раствора по морозостойкости и средней плотности следует назначать по ГОСТ 11024—84*.
5.52. Панели наружных стен в зависимости от конкретных условий строительства можно проектировать однослойными или слоистыми.
5.53. Панели наружных стен рекомендуется проектировать цельной конструкции. Для однослойных панелей из ячеистого бетона и слоистых панелей допускается применять составные конструкции.
5.54. Защитно-декоративную отделку панелей наружных стен следует выбирать с учетом способа изготовления панели и материала ее наружного основного слоя.
Для однослойных панелей из легкого бетона и слоистых панелей с наружным основным слоем из тяжелого или легкого бетона рекомендуется предусматривать следующие виды отделки наружных (фасадных) поверхностей:
а) при изготовлении фасадной поверхностью вниз:
облицовка плитками керамическими, стеклянными или из природного камня;
отделка декоративным бетоном с обнаженным заполнителем;
отделка слоем раствора или мелкозернистого бетона с рельефной или ровной поверхностью;
окраска атмосферостойкими красками;
б) при изготовлении фасадной поверхностью вверх:
отделка слоем бетона с обнаженным заполнителем;
присыпка или втапливание декоративных дробленых материалов (мрамора, гранита, цветного стекла и др.);
отделка керамической глазурью;
окраска атмосферостойкими красками.
5.55. Для однослойных панелей из ячеистого бетона защитно-декоративная отделка наружных поверхностей может предусматриваться до и после автоклавной обработки. До автоклавной обработки при изготовлении панелей фасадной поверхностью вниз можно предусматривать:
отделку поризованными растворами плотностью 1200 — 1400 кг/м3 на цветном цементе с гладкой или рельефной поверхностью;
отделку по слою поризованного раствора или непосредственно по бетону основного слоя каменными дроблеными материалами фракцией 20 мм, стеклянными или неглазурованными керамическими плитками размером 22´ 22 или 48´ 48 мм.
Послеавтоклавную декоративную отделку фасадной поверхности рекомендуется предусматривать в виде окраски синтетическими красками; стирол-бутадиеновыми, поливинилацетатными (ПВАЦ), цементно-перхлорвиниловыми (ЦПВХ) или гидрофобными эмалями.
При отделке панелей из ячеистого бетона каменными дроблеными материалами или плитками следует предусматривать окраску фасадной поверхности кремнийорганическим составом.
5.56. Двухслойные панели с наружным теплоизоляционным слоем из крупнопористого бетона должны иметь защитно-декоративный слой из тяжелого или мелкозернистого бетона плотной структуры.
5.57. Внутренний отделочный слой из раствора рекомендуется предусматривать в однослойных панелях наружных стен из легких бетонов и в слоистых панелях с основным внутренним слоем из легкого бетона при изготовлении панелей фасадной поверхностью вниз.
5.58. Панели наружных стен рекомендуется армировать пространственными арматурными блоками, собираемыми из вертикальных и горизонтальных каркасов, сеток и отдельных арматурных изделий (закладных деталей, подъемных петель и др.).
5.59. В однослойных бетонных панелях (без расчетного вертикального армирования) вертикальные поперечные каркасы рекомендуется располагать с шагом по длине панели не более 1,5 м, при этом следует предусматривать установку каркасов по краям панели и вдоль проемов. Горизонтальные поперечные каркасы следует располагать вдоль горизонтальных кромок панели, а также над и под проемами. Диаметр продольных стержней каркасов рекомендуется принимать не менее 5, хомутов — 4 мм. Армирование перемычек, на которые опираются плиты перекрытий, следует назначать по расчету.
Для ограничения раскрытия трещин в углах проемов рекомендуется предусматривать дополнительное армирование наклонными стержнями, Г-образными сетками или другими способами.
В железобетонных панелях, для которых требуется вертикальное армирование простенков для обеспечения их прочности при внецентренном сжатии из плоскости стены, армирование следует назначать по СНиП 2.03.01—84.
5.60. В двухслойных панелях внутренний несущий слой должен иметь двухстороннее армирование, образуемое продольными стержнями поперечных каркасов и (или) сетками. У наружной (фасадной) поверхности панели следует предусматривать установку арматурной сетки. При наружном утепляющем слое из крупнопористого бетона арматурную сетку следует располагать в пределах толщины защитно-декоративного слоя панели. Требуемую по расчету арматуру, подъемные петли и арматурные связи следует размещать во внутреннем несущем слое.
5.61. Армирование трехслойных панелей с соединительными армированными ребрами между внешними бетонными слоями рекомендуется принимать аналогичным армированию однослойных панелей (см. п. 5.59). Армирование соединительных ребер следует назначать по расчету, в том числе с учетом усилий от температурных климатических воздействий.
5.62. Для трехслойных панелей с гибкими связями рекомендуется принимать следующую схему армирования:
двухстороннее армирование внутреннего несущего слоя вертикальными и горизонтальными каркасами, расположенными перпендикулярно плоскости стены и объединенными в единый арматурный блок совместно с каркасами перемычек; каркасы рекомендуется располагать по периметру панели, по контуру проемов, а также в простенках с шагом не более 1,5 м;
армирование сеткой из стержней диаметром не менее 3 мм наружного бетонного слоя.
Для соединения наружного и внутреннего слоев панели следует предусматривать металлические связи. Подъемные петли и арматурные выпуска для соединения панели с другими конструкциями здания следует размещать во внутреннем слое панели.
5.63. Металлические связи трехслойных панелей должны обеспечивать передачу усилий от наружного слоя на внутренний несущий слой. При этом конструкция связей и их расположение по полю стены не должны создавать препятствия для свободных температурных деформаций наружного слоя.
Рекомендуется предусматривать три типа гибких связей: подвески, подкосы и распорки.
Подвески предназначены для передачи вертикальной нагрузки от наружного бетонного слоя панели на внутренний несущий слой. Подвески рекомендуется конструировать так, чтобы они обеспечивали передачу вертикальных нагрузок на внутренний слой без участия других связей панели. С этой целью подвеска должна иметь растянутый и сжатый подкосы, надежно заанкеренные в наружном и внутреннем слоях панели. Металлические связи составных панелей можно выполнять в виде податливых соединений закладных деталей. Панель должна иметь не менее двух подвесок.
Подкосы предназначены для фиксации положения наружного слоя относительно внутреннего и ограничения взаимного сдвига слоев в горизонтальной плоскости. Подкосы конструируют по типу подвесок, но располагают в горизонтальной плоскости.
Распорки предназначены для передачи от наружного слоя на внутренний горизонтальных нагрузок от ветра и других воздействий. Распорки можно использовать для фиксации положения плитного теплоизоляционного материала при бетонировании панели.
Металлические связи следует выполнять из коррозионно-стойких сортов стали. Допускается применять гибкие связи из стержней горячекатаной стали классов А-I , А-II и ВрI с противокоррозионным покрытием, обеспечивающим требуемый срок службы гибкой связи. Рецептуру и толщину противокоррозионных покрытий следует назначать по расчету с учетом вида материала теплоизоляционного слоя, агрессивности внешней среды и срока службы здания.
5.64. Для теплоизоляционного слоя трехслойных панелей рекомендуется применять жесткие теплоизоляционные материалы.
Полужесткие теплоизоляционные материалы допускается применять только в сочетании с жесткими. В этом случае полужесткий теплоизоляционный материал укладывают непосредственно на слой бетона, являющийся нижним при бетонировании.
Деление теплоизоляционных материалов на жесткие и полужесткие выполняется в зависимости от коэффициента их уплотнения, равного отношению уменьшения толщины слоя теплоизоляции после обжатия к начальной толщине слоя. Коэффициент уплотнения для жестких теплоизоляционных материалов должен быть 0,06 и менее; для полужестких материалов — более 0,06, но не более 0,2.
Плиты из влагоемких теплоизоляционных материалов необходимо защищать от увлажнения при формовании пакетированием в водозащитные оболочки.
5.65. Наружную стеновую панель с экраном на относе рекомендуется проектировать как составную, которая состоит из основной панели и экрана, закрепленного на ней с помощью соединительных связей.
В двухслойных панелях внутренний слой рекомендуется проектировать из легкого бетона, а экран — из тяжелого или плотного легкого бетона. Связи основной панели и экрана рекомендуется выполнять в виде отдельных соединительных элементов из коррозионно-стойкой стали или обычной стали, защищенной от коррозии.
Панели внутренних стен
5.66. Проектные размеры, классы бетона по прочности на сжатие, марки по морозостойкости панелей внутренних стен следует принимать по ГОСТ 12504—80*.
5.67. Панели внутренних стен рекомендуется проектировать однорядной разрезки (высотой на этаж) сплошного сечения. При технико-экономическом обосновании допускается проектировать панели с пустотами.
5.68. Панели внутренних стен с дверными проемами рекомендуется проектировать замкнутыми с железобетонной перемычкой или арматурным каркасом по низу проема.
Простенки шириной менее 0,3 м проектировать не рекомендуется. При расположении дверного проема у края панели надпроемную перемычку следует проектировать как консольный элемент стеновой панели.
5.69. Конструктивное армирование бетонных панелей внутренних стен рекомендуется принимать двухсторонним из плоских или гнутых вертикальных и горизонтальных каркасов и отдельных стержней, объединенных и единый арматурный каркас. Расстояние между вертикальными каркасами следует принимать не более 1,5 м. Горизонтальные каркасы следует, как минимум, располагать по верху и низу панели.
Площадь сечения вертикальной и горизонтальной арматуры, устанавливаемой у каждой из сторон панели, следует принимать не менее, для панелей из тяжелого, легкого и ячеистого бетонов — 0,2 см2 / м, для панелей из силикатного бетона — 0,3 см2 /м.
Бетонные панели внутренних стен, изготавливаемые в горизонтальном положении, допускается армировать одной сеткой, расположенной у грани панели, обращенной к поддону формы. Кроме сетки, панель должна быть армирована каркасами по периметру панели. Суммарная площадь сечения арматуры сеток и каркасов по вертикальному и горизонтальному сечениям должна быть не менее 0,4 см2 /м.
5.70. В панелях внутренних стен с проемами необходимо устанавливать в плоскости перемычек парные вертикальные каркасы, продольные стержни которых следует заводить за грань проема не менее чем на 0,5 м. По низу проема следует предусматривать железобетонную перемычку или арматурный каркас.
Простенки шириной 0,6 м и менее должны иметь не менее двух вертикальных каркасов, соединенных между собой с двух сторон горизонтальными стержнями с шагом не более 0,3 м.
Диаметр продольных стержней каркасов рекомендуется принимать не менее 5 мм, диаметр поперечных стержней — не менее 3 мм.
5.71. Железобетонные панели внутренних стен рекомендуется армировать поперечными вертикальными каркасами, расположенными с шагом не более 0,4 м и объединенными в арматурный блок горизонтальными каркасами вверху и внизу панели и отдельными стержнями по высоте панели с шагом 0,5 — 0,6 м. Площадь сечения вертикальной арматуры устанавливается по расчету, но принимается не менее требуемой для внецентренно сжатых железобетонных элементов. Диаметр вертикальных и горизонтальных стержней рекомендуется принимать не менее 8 мм. Поперечные стержни каркасов следует располагать с шагом не более 20d, где d — диаметр продольных стержней каркаса.
Если требуемая по расчету площадь сечения продольных стержней вертикальных каркасов меньше площади сечения, соответствующей минимальному проценту армирования, то железобетонные панели внутренних стен разрешается армировать двумя сетками с шагом вертикальных стержней не более 0,4 м, объединенными в арматурный блок вертикальными и горизонтальными каркасами. Расстояние между вертикальными каркасами следует принимать не более 1 м, диаметр продольных стержней каркасов рекомендуется принимать не менее 5 мм.
5.72. Многопустотные панели внутренних стен рекомендуется армировать с двух сторон сетками, объединенными по контуру панели или блока каркасами.
5.73. Для обеспечения требуемой звукоизоляции внутренних стен и их стыков рекомендуется:
проектировать стыки внутренних межквартирных стен профилированной формы в плане, при плоской форме вертикальных торцов панелей предусматривать уплотнение стыков упругими звукоизоляционными прокладками;
предусматривать заполнение раствором горизонтальных стыков панелей внутренних стен с перекрытиями;
места пропуска труб через перекрытия и межкомнатные стены уплотнять асбестовым шнуром или устанавливать гильзы из асбестового картона (через межквартирные стены пропуск труб не допускается);
применять для скрытой электроразводки трубки и распаячные коробки, замоноличенные в теле панели;
в межквартирных стенах устраивать раздельные каналы электропроводки для каждой из квартир;
в случае двухстороннего расположения распаячных коробок, штепсельных розеток, выключателей или другого электрооборудования устраивать между ними бетонные перемычки толщиной не менее 40 мм;
положение лунок и отверстий согласовывать с расположением арматуры в панелях.
Вентиляционные блоки, шахты и электропанели
5.74. Панели и блоки с каналами и шахтами для вентиляции и дымоудаления рекомендуется проектировать самонесущими или ненесущим. Вентиляционные каналы разрешается размещать в панелях несущих стен. Конструкция горизонтальных стыков таких панелей и блоков должна обеспечивать их надежную герметизацию.
5.75. Дымоходы для отвода дымовоздушной смеси от отопительных и нагревательных приборов следует размещать в бетонных самонесущих блоках высотой на этаж.
В зданиях высотой не более пяти этажей допускается устраивать дымоходы в несущих стенах.
Если температура отводящих газов до 200 °С, то блоки с дымоходами предусматриваются в зданиях высотой не более девяти этажей. Расчетную прочность бетона на сжатие таких блоков с дымоходами следует назначать на 25 % выше расчетной прочности бетона, требуемой по условиям прочности.
Если температура отводящихся газов достигает 600 °С, то блоки с дымоходами допускаются в зданиях не более трех этажей и выполняются из жаростойкого бетона.
5.76. Вентиляционные шахты дымоудаления допускается объединять с тюбингами лифтовой шахты в один сборный элемент.
Вентиляционные панели и шахты, устанавливаемые выше чердачного перекрытия при холодном чердаке или выше кровли при теплом чердаке, должны быть утепленными. Сопротивление теплопередаче стенок панели или шахты (при учете утепляющего слоя) должно составлять не менее 0,8 сопротивления теплопередаче наружной стены.
5.77. Шахты мусороудаления рекомендуется проектировать ненесущими или самонесущими из асбестоцементных труб или бетонных блоков; для последних следует применять бетоны стойкие к коррозии. Бетонные шахты мусороудаления не разрешается объединять с шахтой лифта.
5.78. Шахты для вертикальных инженерных разводок рекомендуется выполнять в составе объемных элементов санитарных кабин и кухонь или в виде специальных панелей, которые могут проектироваться несущими, самонесущими и ненесущими.
5.79. Лифтовые шахты рекомендуется проектировать из объемных элементов заводского изготовления, имеющих закладные детали для крепления направляющих и другого оборудования.
Сопряжение элементов лифтовой шахты по высоте рекомендуется проектировать контактным с опиранием их друг на друга по всему контуру через слой раствора. Расчетное значение прочности раствора назначается по расчету, но не менее расчетной прочности, принимаемой для стыков несущих стен.
Воздушный зазор между внешней поверхностью стенок лифтовой шахты и примыкающими внутренними стенами должен составлять не менее 40 мм.
Зазор между перекрытиями и стенками шахты должен быть не менее 20 мм и заполняться упругими прокладками.
5.80. Панели и блоки с каналами шахты для вертикальных инженерных коммуникаций, вентиляции, дымоудаления и лифтовые шахты рекомендуется армировать сетками.
Перегородки
5.81. Бетонные перегородки рекомендуется проектировать однорядной разрезки размером на комнату при необходимости с дверными проемами.
Однослойные бетонные панели перегородок рекомендуется проектировать из тяжелого, легкого или автоклавного ячеистого бетона, а также гипсобетона.
Панели из автоклавного ячеистого бетона и гипсобетона толщиной 80 — 100 мм следует применять для межкомнатных перегородок.
При применении двойных межквартирных перегородок толщина воздушного промежутка между панелями должна быть не менее 60 мм.
СТЕНЫ ИЗ МОНОЛИТНОГО БЕТОНА
5.82. Наружные и внутренние стены из монолитного бетона при применении переставных опалубок возводятся одновременно или последовательно (сначала внутренние стены, а затем наружные или наоборот).
Внутренние монолитные стены рекомендуется проектировать однослойными. Наружные стены могут быть однослойными или слоистыми.
5.83. Для возведения несущих стен из монолитного бетона рекомендуется применять тяжелые бетоны класса не ниже В7,5 и легкие бетоны класса не ниже В5. В зданиях высотой четыре и менее этажей допускается в несущих стенах применять легкие бетоны класса В3,5. Для внутренних стен плотность легких бетонов должна быть не ниже 1700 кг/м3 .
5.84. Монолитные однослойные наружные стены рекомендуется проектировать из легкого бетона плотной структуры. При межзерновой пористости бетона не более 3 % и класса бетона не ниже В3,5 в нормальной и сухой по влажности зонах допускается наружные стены проектировать без защитно-декоративного слоя. Наружные легкобетонные стены без защитно-декоративного слоя следует окрашивать гидрофобными составами.
Наружные однослойные стены рекомендуется проектировать из легких бетонов с плотностью не более 1400 кг/м3 . При технико-экономическом обосновании в однослойных наружных стенах допускается применять легкие бетоны плотностью более 1400 кг/м3 .
5.85. Слоистые наружные стены можно проектировать из двух или трех основных слоев. Двухслойные наружные стены могут иметь утепляющий слой с наружной или внутренней стороны. В трехслойных наружных стенах утепляющий слой располагается между бетонными слоями.
5.86. Двухслойные наружные стены с утеплителем с наружной стороны могут быть монолитными и сборно-монолитными.
Монолитные стены возводят в два этапа. На первом этапе в переставных опалубках из тяжелого бетона возводят внутренний слой стены, на втором — наружный слой из теплоизоляционного легкого монолитного бетона.
Сборно-монолитная стена состоит из внутреннего монолитного слоя, выполняемого из тяжелого бетона, и наружного слоя — из сборных элементов.
5.87. Двухслойная наружная стена с утеплением с внутренней стороны состоит из наружного монолитного бетонного слоя, внутреннего утепляющего слоя — из газобетонных блоков толщиной не более 5 см или из жестких плитных утеплителей (например, из пенополистирола) толщиной не более 3 см и внутреннего отделочного слоя (рис. 26, а).
Ограничение толщин утепляющих слоев связано с обеспечением нормального тепловлажностного режима стен.
Тяжелый бетон целесообразно применять при расчетных зимних температурах, не превышающих минус 7°С. В остальных случаях необходимо применять легкие бетоны.
Рекомендуется два варианта возведения наружных монолитных стен с утеплением с внутренней стороны:
сначала на внутреннем щите опалубки укладывают слой утеплителя, затем опалубку собирают и бетонируют слой из монолитного бетона. При этом можно применять некалиброванные по толщине плиты утеплителя;
плиты утеплителя устанавливают после бетонирования стен.
При этом необходимо применять калиброванные по толщине плиты утеплителя.
При проектировании двухслойных стен с утеплителем с внутренней стороны следует учитывать, что возведение таких стен проще, чем стен с утеплителем с наружной стороны, но их применение ограничивается условием отсутствия точки росы в пределах толщины утепляющего слоя.
5.88 . Трехслойные наружные стены рекомендуется проектировать сборно-монолитными, состоящими из внутреннего несущего слоя монолитного тяжелого бетона и утепленной сборной панели-скорлупы, устанавливаемой с наружной стороны. Панель-скорлупу можно устанавливать до и после возведения монолитной части стены (рис. 26, б).
Допускается трехслойные наружные стены проектировать с наружными и внутренними слоями из монолитного бетона и утепляющим слоем из жестких плитных утеплителей (рис. 26, в).

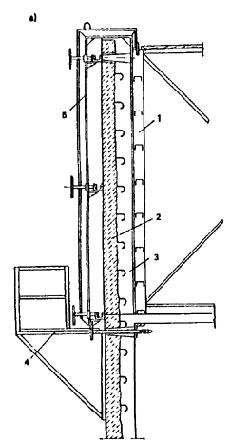

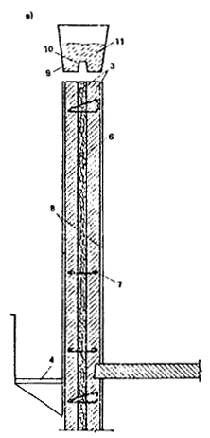

Рис. 26. Наружные стены монолитных зданий
а — двухслойная; б — трехслойная с наружным слоем из сборной панели скорлупы; в — то же, с внешними слоями из монолитного бетона
1 — блочная опалубка; 2 — панель-скорлупа; 3 — монолитный бетон стены; 4 — рабочие подмостки; 5 — крепежная система панели-скорлупы; 6 — утеплитель; 7 — связь; 8 — щиты опалубки; 9 — бадья; 10 — рассекатель; 11 — бетон
5.89. Конструктивное армирование стен следует предусматривать двух типов в зависимости от напряженного состояния стены:
если от расчетных нагрузок в сечении стены возникают растягивающие напряжения или в полностью сжатом сечении стены минимальные сжимающие напряжения в бетоне s £ 1 МПа (10 кгс/см2 ), то конструктивное армирование рекомендуется принимать по всему полю стены, при этом количество вертикальной и горизонтальной арматуры должно быть не менее 0,025 % соответствующего поперечного сечения стены;
в остальных случаях конструктивную арматуру устанавливают только по контуру стены, а в пересечениях несущих стен, в местах резкого изменения толщин стен, у граней дверных и оконных проемов и у граней отверстий устанавливают вертикальную арматуру площадью сечения не менее 1 см3 .
