РСН 58-86

Рекомендации по проектированию наружных стен панельных жилых зданий для северной строительно-климатической зоны.

ГОСГРАЖДАНСТРОЙ ЛенЗНИИЭП

РЕКОМЕНДАЦИИ

ПО ПРОЕКТИРОВАНИЮ НАРУЖНЫХ СТЕН

ПАНЕЛЬНЫХ ЖИЛЫХ ЗДАНИЙ

ДЛЯ СЕВЕРНОЙ СТРОИТЕЛЬНО-КЛИМАТИЧЕСКОЙ ЗОНЫ

РСН 58 86

Утверждены Государственным комитетом РСФСР

по делам строительства

Постановлением № 42 от 22 апреля 1986 г.

Ленинград 1986

В "Рекомендациях" изложены основные принципы выбора материалов, расчета и конструирования. наружных бетонных стен, панелей и их соединений, а также технологические требования к антикоррозионной защите связей и герметизации стыков.

"Рекомендации" разработаны кандидатами техн. наук Г.В.Косой, А.В.Копацким, Г.М.Зайцевой, инж. И.Н.Сидько, Ю.Ф.Медведевой, В.А.Чуркиной, О.Л.Федотовым (ЛенЗНИИЭП), д-ром техн. наук проф. С.В.Александровским (НИИСФ) и лауреатом Государственной премии Совета Министров СССР, Заслуженным строителем РСФСР А.Н.Вожовым (Госстрой РСФСР) .

При этом были использованы материалы НИИЖБа (кандидаты техн. наук Л.И.Карпикова, Б.П.Филиппов), ЦНИИЭП жилища (инженер А.В.Кривакин), СибЗНИИЭПа (инженер А.И.Аронов), Норильского вечернего индустриального института (канд. техн. наук Т.В.Златинская), ЛатНИИ строительства (канд. техн. наук Г.С.Кобринский).

"Рекомендации" предназначены для инженеров проектных организаций и домостроительных предприятий и отражают требования к типовому и экспериментальному проектированию наружных стен полносборных жилых зданий массовой застройки в северной строительно-климатической зоне.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие "Рекомендации" разработаны на основании и в развитие СНиП II -3-79Х [1], СНиП 2.03.01-84 [2] и ВСН 32-77 [3] .

1.2. Рекомендации распространяются на проектирование наружных стен из бетонных материалов для надземных этажей жилых зданий, строящихся в северной строительно-климатической зоне, исключая сейсмические районы.

1.3. Рекомендации предназначены для проектирования стен жилых зданий на основе конструктивных систем с поперечными и продольными несущими стенами, с поперечными несущими стенами, с продольными несущими стенами, высотой не более 9 этажей, однорядной и горизонтальной полосовой разрезки.

1.4. Конструкции стеновых панелей должны отвечать требованиям СНиП II -3-79Х [1], СНиП 2.03.01-84 [2], ГОСТ 11024-84 [4] и других нормативных документов.

1.5. Выбор конструкции наружных стен производится с учетом климата района строительства, наличия или возможностей доставки строительных материалов и изделий, имеющейся базы строительной индустрии и технико-экономических показателей вариантов конструктивных решений с целью снижения приведенных затрат, в том числе затрат на отопление.

1.6. Конструкции панелей, их соединений между собой, с перекрытиями и внутренними стенами должны обеспечивать их совместную работу со зданием в условиях температурно-влажностных воздействий и неравномерной осадки основания.

1.7. Стены могут быть несущими или ненесущими. Панели из ячеистого бетона следует проектировать ненесущими.

1.8. Панели стен выполняется однослойными или трехслойными с эффективным утеплителем, с высокой степенью заводской готовности, с учетом требований надежности и унификации конструкций.

1.9. Вновь разрабатываемые типовые проекты зданий должны предусматривать однослойный и трехслойный варианты наружных стен.

1.10. Проектирование стен, панелей и их стыков выполняется на основе теплофизических. расчетов и расчетов по предельным состояниям первой и второй групп, а также расчетов долговечности.

1.11. При выборе типа ограждения предпочтение следует отдавать, при равноценных прочих условиях. более долговечной конструкции, отвечающей требованиям по долговечности раздела 6 настоящих "Рекомендаций".

1.12. Материалы для наружных стен (компоненты бетонной смеси, арматура, арматурные и закладные изделия, отделочные и теплоизоляционные материалы) должны удовлетворять требованиям действующих нормативных документов и раздела 2 настоящих "Рекомендаций".

2. МАТЕРИАЛЫ

2.1.Бетон

2.1.1. Для бетонных слоев трехслойных панелей и для однослойных панелей следует применять бетоны видов, структур и классов или проектных марок по прочности на сжатие, принимаемых в соответствии с ГОСТ 11024-84 [4]. При этом для трехслойных панелей с жесткими связями следует применять легкие бетоны марок по средней плотности D 1200-D 1500.

2.1.2. Однослойные панели изготавливаются из следующих видов бетонов (в том числе поризованных) на пористых заполнителях: керамзитобетона, шлакопемзобетона, шунгизитобетона, ке-рамзитоперлитобетона, керамзитополистиролбетона, бетона на зальном гравии, а также из ячеистых бетонов вида А.

В качестве мелкого заполнителя следует преимущественно применять пористые пески.

Допускается при технико-экономическом обосновании изготовление панелей из других видов бетонов на местных пористых заполнителях, удовлетворяющих требованиям действующих стандартов и технических условий.

2.1.3. Конструкционно-теплоизоляционные бетоны на пористых заполнителях должны соответствовать требованиям ГОСТ 25820-83 [5], а ячеистые бетоны вида А - ГОСТ 25485-82 [6].

Ячеистый бетон должен приниматься марок по средней плотности: D 600, D 700, D 800, D 900, D 1000.

2.1.4. Тяжелый бетон наружных слоев трехcлойных панелей на гибких связях должен соответствовать требованиям ГОСТ 25192-82 [7].

2.1.5. Нормативные и расчетные сопротивления бетонов, а также коэффициенты условий работы принимаются по СНиП 2.03.01-84 [2].

2.1.6. Марку бетона по морозостойкости для панелей наружных стен следует назначать в соответствии с результатами расчета их долговечности по методике, приведенной в разделе 6 настоящих "Рекомендаций". При этом марка бетона по морозостойкости должна быть не менее приведенной в табл. 10 СНиП 2.03.01-84 [2] и в ГОСТ 11024-84 [4].

2.1.7. В пояснительной записке к проектам должны быть учтены положения "Руководства" [8].

2.2. Растворы для монтажных швов и бетоны для замоноличивания стыков

2.2.1. При выборе вида, проектных марок и состава раствора для монтажных швов необходимо учитывать требования СН 290-74 [9].

Замоноличивание стыков следует осуществлять с учетом требований СНиП III-15-76 [10] и СНиП III-16-80 [11] .

2.2.2. Рекомендуется применять растворы марок по средней плотности не более D 1600, изготовленные на легких заполнителях (фракция не более 5 мм).

2.2.3. Для заполнения стыков и швов следует применять растворы и бетоны марок по морозостойкости F не ниже принятых для панелей.

2.2.4. Применение бетонов с противоморозными добавками для замоноличивания стыков панелей наружных стен должно осуществляться в соответствии с указаниями "Руководств" [12, 13] , "Пособия" [14].

2.2.5. Электропрогрев бетона с противоморозными добавками производится только при температуре воздуха ниже минус 25° С в соответствии с требованиями "Руководства" [15].

2.3. Арматура

2.3.1. Для армирования панелей следует применять арматурную сталь видов и классов, указанных в ГОСТ 11024-84 [4].

При выборе вида и марок арматурной стали должны учитываться температурные условия эксплуатации конструкций и характер их нагружения согласно приложению 1 СНиП 2.03.01-84 [2].

2.3.2. Для гибких связей рекомендуется применять арматурную строительную сталь, указанную в работе [16], с учетом П.2.3.1 и 2.3.7 настоящих "Рекомендаций".

2.3.3. Для закладных деталей, воспринимающих нагрузки при температуре наружного воздуха от -40 до -60° С, следует применять стали в соответствии с табл. 50 СНиП II -23-81 [17].

2.3.4. Монтажные петли должны изготовляться из стали классов и марок, указанных в п. 2.24 СНиП 2.03.01-84 [2], с учетом расчетной зимней температуры при монтаже конструкций.

2.3.5. Сварку арматуры и закладных деталей следует осуществлять в соответствии с СН 393-78 [18] .

Типы сварных соединений арматуры должны приниматься с учетом приложений 3 и 4 СНиП 2.03.01-84 [2].

2.3.6. Закладные и накладные металлические детали должны быть защищены от коррозии в соответствии со СНиП II -28-73Х [19] .

2.3.7. При типовом проектировании защиту от коррозии гибких связей из стали классов АI и АII в панелях с утеплителем из пенопласта полиcтирольного (ГОСТ 15588-70Х ) [20] следует предусматривать цинкованием с толщиной слоя покрытия не менее 100 мкм или в соответствии с подпунктами а) и б).

При экспериментальном проектировании защиту от коррозии гибких связей из стали классов АI и АII в средах утеплителей из феноло-резольного пенопласта ФРП-1 (ГОСТ 20916-75 [21] ), минеральной ваты на синтетическом связующем (ГОСТ 9573-82 [22]) следует предусматривать:

а) покрытием из эпоксидных порошковых композиций П-ЭП-971 (ТУ-6-10-1604-77 [23]), П-ЭП-534 (ТУ-6-10-1090-83 [24]) толщиной не менее 300-350 мкм;

б) комбинированными покрытиями, состоящими из полимерной пленки толщиной 250-300 мкм на основе порошкового полиэтилена высокого ПЭВД (ТУ-6-05-1866.78 [25]) или низкого давления ПЭНД (ГОСТ 16338-77 [26]) по цинковому покрытию толщиной не менее 50 мкм, нанесенному металлизацией или гальваническим способом.

2.3.8. Рекомендуемые защитные покрытия на основе порошковых полимеров должны наноситься в заводских условиях методом электростатического осаждения порошковой полимерной композиции на предварительно очищенную и обезжиренную поверхность гибких связей с последующим оплавлением композиции и охлаждением расплавленного покрытия в соответствии с приложением 1.

2.4. Утеплители

2.4.1. Для утепления трехслойных панелей следует применять эффективные теплоизоляционные материалы с плотностью не более 200 кг/м3 .

2.4.2. В качестве наиболее эффективного теплоизоляционного материала для трехслойных панелей наружных стен и для теплопакетов в стыках рекомендуется пенопласт полистирольный ПСБ ми ПСБ-С, отвечающий требованиям ГОСТ 15588-70Х [ 20].

Утеплитель из пенополистирола на торцах панелей должен быть защищен несгораемыми материалами толщиной 25 мм, расположенными либо в панели, либо в стыке между панелями. В качестве таких материалов следует применять: асботкань, асбокартон или слой цементно-песчаного раствора толщиной не менее 25 мм.

2.4.3. В качестве теплоизоляции в трехслойных панелях и для теплопакетов в стыках рекомендуется применять жесткие плиты и блоки из пенопласта на основе резольных формальдегидных смол (ГОСТ 20916-75Х [ 21].

2 .4.4. Допускается применение в качестве утеплителей, в трехслойных панелях и для теплопакетов в стыках, жестких плит из минеральной ваты на синтетическом связующем марки не ниже 125 при условии их соответствия требованиям ГОСТ 9573-82Х [22] , а также плит минераловатных повышенной жесткости на синтетическом связующем, соответствующих требованиям ГОСТ 22950-78 [27] .

3. КОНСТРУКЦИИ ПАНЕЛЕЙ И СТЫКОВ

3.1. Стены

3.1.1. Конструкции стен технических этажей и теплых чердаков принимаются аналогичными конструкциям стен рядовых этажей.

3.1.2. Применение панелей из ячеистого бетона в цокольной части зданий или в технических этажах не допускается.

3.1.3. Разрезка стен температурными и осадочными швами осуществляется в той же плоскости, что и внутренних конструкций.

В зданиях, возводимых на вечномерзлых основаниях, используемых по II принципу, поперечные стены в зоне швов должны иметь конструкцию, аналогичную конструкции наружных стен.

3.1.4. Конструкция торцевых стен должна, как правило, предусматривать опирание на них перекрытий. Допускается в случае необходимости постановка в торцах дополнительных поперечных несущих стен.

3.1.5. В рабочих чертежах элементов наружных крупнопанельных стен должны указываться: вид материала, его плотность и влажность в изделиях при отпуске их с завода, а также его основные характеристики, класс бетона по прочности на сжатие, марка бетона по морозостойкости. Кроме того, должны быть указаны вид, класс и марка стали арматуры и закладных деталей и предусмотрена их защита от коррозии.

3.1.6. С целью экономии стали в панелях наружных стен рекомендуется применять закладные крепежные и строповочные детали со штампованными полосовыми анкерами, проектирование которых следует осуществлять в соответствии с РСТ Латв. СCP 944-84 [28] и с учетом требований "Пособия" [ 29].

3.1.7. Все горизонтальные наружные участки стен, выступающие за внешнюю плоскость более чем на 50 мм, а также другие части стен, подверженные прямому воздействию атмосферной влаги (например, подоконные сливы), должны иметь уклон не менее 10 % , капельники и оцинкованные металлические окрытия с выносом не менее 40 мм, обеспечивающие отвод атмосферной влаги от стен и защиту их от увлажнения.

Оцинкованные окрытия устраиваются на парапетах, подоконниках, за водосточными желобами и лотками, под козырьками, у обрезов цоколя, на балконах, лоджиях, эркерах и т.п.

Подоконные отливы должны иметь по бокам отвороты высотой не менее 50 мм. Высота примыкающей к стене части металлических окрытий должна быть не менее 50 мм.

3.2. Трехслойные панели

3.2.1. В районах с низкими температурами наружного воздуха наиболее целесообразны трехслойные панели с эффективным утеплителем.

3.2.2. Связь между наружным и внутренним бетонными армированными слоями трехслойных панелей осуществляется либо одиночными металлическими стержнями (гибкие связи), либо обетони-рованными стальными сварными каркасами, образующими железобетонные ребра (жесткие связи).

Соединение слоев может осуществляться армированными отдельными связями-шпонками из бетона.

3.2.3. Предпочтение следует отдавать панелям с гибкими связями, обеспечивающими свободу температурно-влажностных деформаций наружного железобетонного слоя относительно внутреннего.

3.2.4. Применение трехслойных панелей с жесткими связями между наружным и внутренним слоями допускается только при отсутствии технической возможности применения трехслойных панелей с гибкими связями.

3.2.5. По конструктивному решению трехслойные панели выполняются однорядной разрезки.

3.2.6. С целью обеспечения наиболее благоприятных санитарно-гигиенических условий жилища, улучшения влажностного режима конструкций стен трехслойные панели предпочтительно изготавливать из бетона на пористых заполнителях.

3.2.7. Толщина панели и ее слоев принимается на основании теплотехнического расчета и расчета на прочность и раскрытие трещин, но не менее значений, оговоренных ГОСТ 11024-84 [4].

3.2.8. Сопротивление паропроницанию внутреннего слоя трехслойной панели должно быть больше, чем наружного, не менее чем на 20 %.

3.2.9. Ориентировочные значения сопротивления теплопередаче трехслойных панелей в зависимости от их конструкции и условий эксплуатации приведены в табл. 1 и 2. Требуемое и экономически целесообразное сопротивление теплопередаче в зависимости от расчетных температур наружного воздуха приведено в табл. 3.

Таблица 1

Сопротивление теплопередаче трехслойных наружных стен R о
в условиях эксплуатации А


Сечение трехслойной

панели, мм


Материал наружного

Расчетный коэффициент



Расчетный коэффициент



Сопротивление

наружного слоя

слоя утеплителя

внутреннего слоя

и внутреннего слоев панели

теплопроводности бетонных слоев l ,

Вт/(м×° С)

Материал

слоя утеплителя

теплопроводности слоя утеплителя l , Вт/(м×° С)

теплопередаче Ro , м2 ×° С/Вт

65

135

100

Тяжелый бетон

1,92

Пенополистирол (g о =40 кг/м3 )

0,041

3,56




D 2500


Резольно-фенолформальдегидный пенопласт (g о =75 кг/м3 )

0,050

2,97






Жесткие плиты из минеральной ваты (g о =200 кг/м3 )

0,076

2,04

80

120

100

Легкий бетон

0,56

Пенополистирол
(g о =40 кг/м3 )

0,041

3,43




на пористых заполнителях


Резольно-фенолформальдегидный пенопласт (g о =75 кг/м3 )

0,050

2,90





D 1400


Жесткие пли ты из минеральной ваты (g о =200 кг/м3 )

0,076

2,08

Таблица 2

Сопротивление теплопередаче трехслойных наружных стен R о
в условиях эксплуатации Б


Сечение трехслойной

панели, мм


Материал наружного

Расчетный коэффициент



Расчетный коэффициент



Сопротивление



наружного слоя

слоя утеплителя

внутреннего слоя

и внутреннего слоев панели

теплопроводности бетонных слоев l ,

Вт/(м×° С)

Материал

слоя утеплителя

теплопроводности слоя утеплителя l , Вт/(м×° С)

теплопередаче Ro , м2 ×° С/Вт


65

135

100

Тяжелый бетон

2,04

Пенополистирол (g о =40 кг/м3 )

0,05

2,96





D 2500


Резольно-фенолформальдегидный пенопласт (g о =75 кг/м3 )

0,07

2,19







Жесткие плиты из минеральной ваты

(g о =200 кг/м3 )

0,08

1,95


80

120

100

Легкий бетон

0,65

Пенополистирол
(g о =40 кг/м3 )

0,05

2,86





на пористых заполнителях


Резольно-фенолформальдегидный пенопласт

(g о =75 кг/м3 )

0,07

2,17






D 1400


Жесткие пли ты из минеральной ваты

(g о =200 кг/м3 )

0,08

1,96


Таблица 3

Сопротивления теплопередаче R о тр и R о эк
трехслойных наружных стен с гибкими связями

Расчетная

Сопротивления теплопередаче, м2 ×° С/Вт

температура

наружного воздуха

t н , ° С

требуемое
R о тр

экономически

целесообразное
R о эк = 1,5 R о тр

-35

-40

-45

-50

-55

-60

1,05

1,15

1,24

1,34

1,44

1,53

1,57

1,72

1,86

2,01

2,16

2,30

3.2.10. По периметру трехслойных панелей с гибкими связями следует делать утолщение с наружной или внутренней стороны наружного слоя с целью образования профиля, необходимого для размещения в монтажных швах герметизирующих и уплотняющих материалов.

Предпочтение следует отдавать утолщениям с наружной стороны (рис. 1) для сохранения одинаковой толщины утеплителя по всей плоскости стены и соответственно для обеспечения равного сопротивления теплопередаче стен по полю панели и в зоне стыков, для защиты вертикальных и горизонтальных стыков от затекания воды с поверхности панели, а также для упрощения технологии формования панелей "лицом вниз".

3.2.11. Армирование трехслойных панелей осуществляется, в соответствии с расчетом, каркасами, расположенными по контуру панели и проемов во внутреннем слое, и сетками, расположенными у наружных и внутренних поверхностей соответствующих слоев.

3.2.12. В зоне углов оконных и дверных проемов на участках панелей шириной 300 мм размер ячеек сеток рекомендуется принимать вдвое меньшим, чем по полю панелей, или укладывать в этих местах дополнительные сетки.

3.2.13. Конструкции гибких связей и их сечения следует принимать в соответствии с "Рекомендациями" [ ЗО].

Гибкие связи трехслойных панелей могут устанавливаться отдельно или в виде элементов каркасов.

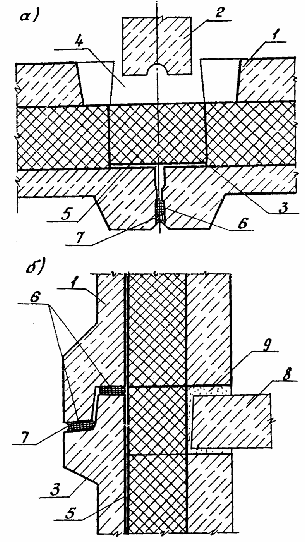

Рис 1. Стыки трехслойных панелей наружных стен с ребрами наружу:

а - вертикальный стык; 6 - горизонтальный стык

1 - панель наружной стены; 2 - панель внутренней стены; 3 - теплоизоляционный вкладыш; 4 - бетон; 5 - оклеечная воздухоизоляция; 6 - уплотняющая прокладка; 7 - герметизирующая мастика; 8 - панель перекрытия; 9 - цементно-песчаный раствор

3.2.14. Соединение элементов гибких связей трехслойных панелей с каркасами следует осуществлять вязальной проволокой или элетросваркой - в случае применения связей из нержавеющих сталей, не требующих антикоррозионных покрытий.

3.2.15. Подъемные петли в трехслойных панелях с гибкими связями рекомендуется располагать во внутреннем бетонном слое. Анкерующие крюки подъемных петель должны быть развернуты в плоскости бетонных слоев и соединены с арматурой этих слоев.

3.2.16. Выпуски стержней и закладные детали для устройства связей в стыках трехслойных панелей должны размещаться во внутреннем слое панелей.

3.2.17. Бетонные ребра панелей с жесткими связями должны обеспечивать защиту арматуры от коррозии и быть толщиной не менее 50 мм.

3.2.18. Трехслойные панели с местными связями (шпонками) рекомендуется выполнять из двух ребристых железобетонных слоев со взаимно перпендикулярными ребрами и заключенных между ними двух слоев плитного утеплителя (рис.2) [65] .

Внутренний несущий железобетонный слой проектируется с вертикальными ребрами, наружный железобетонный слой - с горизонтальными.

Места пересечения вертикальных и горизонтальных ребер армируются для образования шпонки размером не менее 60х60 мм, соединяющей внутренний и наружный слои.

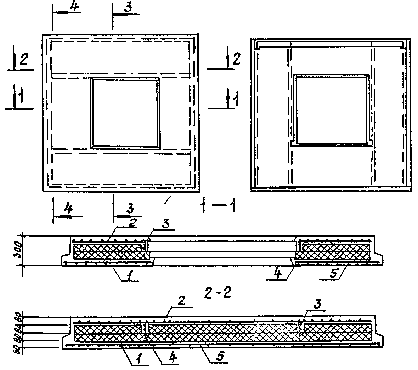

Фасад Вид с внутренней стороны


Рис. 2. Трехслойная панель со шпонками в местах пересечения ребер наружного и внутреннего слоев:

1 - сетка наружного слоя; 2 - сетка внутреннего слоя; 3 - каркас ребра; 4 - арматура шпонки; 5 - утеплитель

3.2.19. Теплоизоляционные плиты или блоки должны быть расположены в один или несколько слоев плотно друг к другу. При их расположении в несколько слоев они должны быть уложены со смещением швов в смежных слоях на величину не менее их толщины.

3.2.20. Влагоемкие утеплители должны быть защищены от увлажнения водонепроницаемой пленкой в процессе изготовления и при транспортировании панелей.

3.2.21. В трехслойных панелях с утеплителем, не защищенным в торцах от проникновения воздуха бетонными ребрами, должна быть предусмотрена воздухоизоляция верхней и нижней горизонтальных граней панелей, осуществляемая путем оклейки воздухозащитными лентами. Воздухоизоляция вертикальных торцевых граней таких панелей обеспечивается с помощью оклеечной изоляции в стыках.

3.3. Однослойные панели

3.3.1. По конструктивному решению однослойные панели из легкого бетона выполняются цельными однорядной разрезки или горизонтальной полосовой разрезки, из автоклавного ячеистого бетона - однорядной разрезки и горизонтальной полосовой разрезки цельными или составными.

Укрупнительную сборку составных панелей из поясных элементов и простенков следует производить в соответствии с "Руководством" [3l].

3.3.2. Рекомендуемые толщины однослойных панелей в зависимости от применяемых материалов для различных условий эксплуатации приведены в табл. 4 и 5.

Таблица 4

Рекомендуемые толщины однослойных панелей наружных стен
для условий эксплуатации А, мм

Расчетная температура наружного воздуха t н , ° С

Ячеистый бетон

D 600

l = 0,22 Вт/(м×° С)

Ячеистый бетон

D 700

l = 0,28 Вт/(м×° С)

Ячеистый бетон

D 1000

l = 0,3 Вт/(м×° С)

Керамзитополистиролбетон

D 900

l = 0,32 Вт/(м×° С)

Ячеистый бетон

D 800

l = 0,33 Вт/(м×° С)

Перлитобетон D 1000

Шунгизитобетон

D 1000

Керамзитобетон на керамзитовом песке

D 1000

l = 0,33 Вт/(м×° С)

Керамзитобетон на перлитовом песке

D 1000

l = 0,35 Вт/(м×° С)

Бетон на зольном гравии D 1200

Керамзитобетон на кварцевом песке

D 1000

l = 0,41 Вт/(м×° С)

Шунгизитобетон

D 1200

Керамзитобетон на керамзитовом песке

D 1200

l = 0,44 Вт/(м×° С)

-35

300

350

300

350

400

350

350

450

450

-40

300

400

350

350

450

400

400

450

-

-45

350

400

400

400

-

400

450

-

-

-50

350

450

450

450

-

450

450

-

-

-55

400

-

450

450

-

-

-

-

-

-60

400

-

-

-

-

-

-

-

-

Таблица 5

Рекомендуемые толщины однослойных панелей наружных стен
для условий эксплуатации Б, мм

Расчетная температура воздуха t н , ° С

Ячеистый бетон

D 600

l =0,26 Вт/(м° С)

Ячеистый бетон

D 700

l =0,32 Вт/(м° С)

Ячеистый бетон

D 1000

l =0,35 Вт/(м° С)

Ячеистый бетон

D 800

l =0,37 Вт/(м° С)

Шунгизитобетон

D 1000 Перлитобетон

D 1000

l =0,38 Вт/(м° С)

Керамзитобетон на керамзитовом и перлитовом песке

D 1000

l =0,41 Вт/(м° С)

-35

350

400

350

450

400

450

-40

350

450

400

-

450

450

-45

400

450

450

-

450

-

-50

450

-

450

-

-

-

-55

450

-

-

-

-

-

3.3.3. Армирование однослойных панелей из легкого бетона осуществляется в соответствии с расчетом или конструктивно каркасами, расположенными по контуру панелей и окон. Перемычки армируются пространственными каркасами.

В углах оконных и дверных проемов с фасадной стороны необходимо устанавливать Г-образные сварные сетки с ячейками 50х50 мм, заводя их за грани углов проемов на 300 мм.

3.3.4. Закладные элементы в панелях из ячеистого бетона следует устанавливать в изделия до термообработки иди замоноличивать в полости, рассверленные после термовлажностной обработки изделий, или крепить винтовыми анкерами с редкой и глубокой нарезкой.

3.3.5. Арматура и закладные детали в панелях из ячеистого бетона должны быть защищены от коррозии.

3.4. Стыки панелей для массового строительства

3.4.1. Стыки наружных стен должны удовлетворять требованиям прочности, долговечности, тепло- и звукоизоляции и быть воздухо- и влагонепроницаемыми. Закладные детали и соединительные элементы должны быть расположены таким образом, чтобы исключалась возможность их разрушения от коррозии в течение общего срока службы здания.

3.4.2. Стыки однослойных и трехслойных панелей наружных стен следует осуществлять с обязательной установкой теплоизоляционных вкладышей из эффективных материалов и заливкой полости стыков бетоном или раствором с противоморозными добавками.

3.4.3. Соединение панелей осуществляется путем сварки закладных деталей, расположенных вне зоны замоноличиваемой полости стыка, а также установки соединительных скоб в петлевые выпуски панелей (рис. 3) или в штампованные закладные детали (рис. 4) с последующим их бетонированием. Все металлические соединения защищаются слоем цементного раствора.

Рис. 3. Стык трехслойных панелей наружных стен с гибкими связями,
с петлевыми выпусками, заполненный бетоном и термовкладышем:

1 - панель наружной стены; 2 - панель внутренней стены; 3 - бетон; 4 - теплоизоляционный вкладыш; 5 - арматурные выпуски с монтажными диафрагмами; 6 - соединительные детали; 7 - несгораемый утеплитель



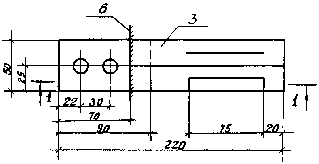

Рис.4. Стык однослойных панелей наружных стен со штампованными закладными деталями:

1 - панель наружной стены; 2 - панель внутренней стены; 3 - штампованная закладная деталь; 4 - соединительная деталь; 5 - бетон; 6 - уровень поверхности бетона

3.4.4. Установка теплоизоляционных вкладышей в полость стыка должна производиться после монтажа смежных панелей наружных стен и приклейки воздухозащитной пленки, перед установкой панели внутренней стены.

3.4.5. Конструкция узлов соединения трехслойных панелей наружных стен с перекрытиями должна обеспечивать передачу вертикальных нагрузок на внутренний бетонный слой панели шириной не менее 100 мм.

3.4.6. Горизонтальный стык однослойных и трехслойных панелей наружных стен из легкого или тяжелого бетонов следует проектировать с противодождевым барьером и с укладкой теплопакета в уровне перекрытия. Высота противодождевого барьера должна приниматься не менее высоты подъема водяного столба, эквивалентного нормативному скоростному напору ветра и не менее 80 мм (рис. 1,б).

3.4.7. Для применения в сухой зоне, а также в районах Севера, где ветровой напор (с учетом повышающего коэффициента, учитывающего высоту здания) не превышает 60 кгс/м2 , разрешается горизонтальные стыки выполнять без противодождевого барьера, но с декомпрессионной камерой в виде треугольной выемки высотой 60 мм в вышестоящей панели (рис. 5) [50].

Рис. 5. Горизонтальный стык панелей наружных стен
с декомпрессионной камерой:

1 - панель наружной стены; 2 - панель перекрытия; 3 - цементно-песчаный раствор; 4 - декомпрессионная камера

3.5. Стыки панелей для экспериментального строительства

3.5.1. При экспериментальном строительстве вертикальные стыки рекомендуется выполнять "сухими" или с заполнением полости стыков заливочным пенопластом.

3.5.2. При заполнении полости стыков заливочным пенопластом соединение панелей наружных и внутренних стен следует осуществлять с помощью сварки металлических закладных и накладных деталей, расположенных вне зоны пенопласта (рис. 6). Заливка пенопласта производится в "чулок" из синтетической пленки во избежание растекания заливочной композиции.

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
