СН 496-77, часть 3

Приложение 3

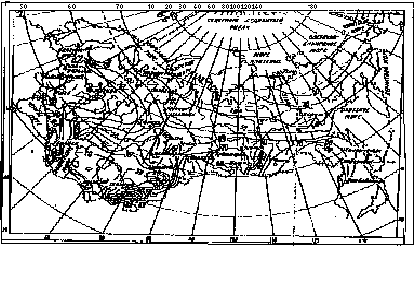

Карта значений величин интенсивности q ₂₀

Приложение 4

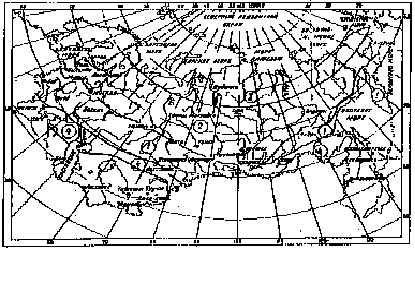

Карта значений величин параметра n

Приложение 5

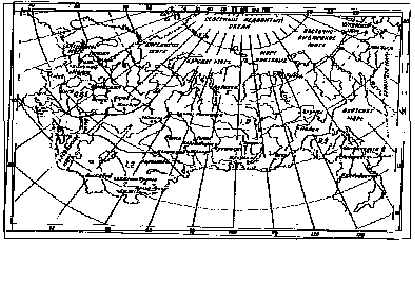

Карта значений величин коэффициента С

Приложение 6

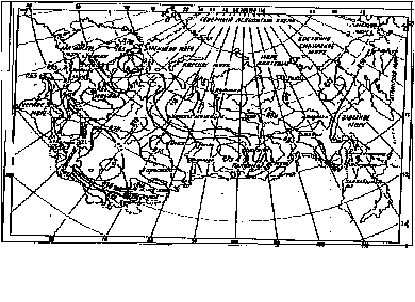

Карта районирования снегового стока

Приложение 7

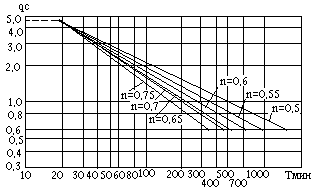

График интенсивностей стока в зависимости от расчетной продолжительности Т и параметра n

Содержание

1. Общие положения

2. Очистные сооружения

3. Расчетные показатели по загрязнениям поверхностных вод и степени их очистки

4. Расчет очистных сооружений

Приложение 1. Схемы очистных сооружений

Приложение 2. Величины q _уд , л/с, в зависимости от значения параметра n , времени поверхностной концентрации t _конц и площади водосборного бассейна F при различных значениях q ₂₀

Приложение 3. Карта значений величин интенсивности q ₂₀

Приложение 4. Карта значений величин параметра n

Приложение 5. Карта значений величин коэффициента С

Приложение 6. Карта районирования снегового стока

Приложение 7. График интенсивностей стока в зависимости от расчетной продолжительности Т и параметра n

Таблица соотношений между некоторыми единицами физических величин подлежащими изъятию, и единицами СИ

Наименование	Единица				Соотношение
величины	подлежащая изъятию		СИ		единиц
	наименование	обозначение	наименование	обозначение
Сила; нагрузка; вес	килограмм – сила тонна– сила грамм– сила	кгс тс гс	ньютон	Н	1 кгс ~ 9,8 Н ~ 10 Н 1 тс ~ 9,8× 10³ Н ~ 10 кН 1 гс ~ 9,8× 10^– 3 Н ~ 10 мН
Линейная нагрузка Поверхностная нагрузка	килограмм– сила на метр килограмм– сила на квадратный метр	кгс/м кгс/м²	ньютон на метр ньютон на квадратный метр	Н/м Н/м²	1 кгс/м ~ 10 Н/м 1 кгс/м² ~ 10 Н/м²
Давление	килограмм– сила на квадратный сантиметр миллиметр водяного столба миллиметр ртутного столба	кгс/см² мм вод. ст. мм рт. ст.	паскаль	Па	1 кгс/см² ~ 9,8× 10⁴ Па ~ 0,1 МПа 1 мм вод. ст. ~ 9,8 Па ~ 10 Па 1 мм рт. ст. ~ 133,3 Па
Механическое напряжение Модуль продольной упругости; модуль объемного сжатия	килограмм– сила на квадратный миллиметр килограмм– сила на квадратный сантиметр	кгс/мм² кгс/см²	паскаль	Па	1 кгс/мм² ~ 9,8× 10⁸ Па ~ 10⁷ Па ~ 10 МПа 1 кгс/см² ~ 9,8× 10⁴ Па ~ 10⁵ Па ~ 0,1 МПа
Удельная теплоемкость	калория на грамм– градус Цельсия килокалория на килограмм– градус Цельсия	кал/(г× ° С) ккал/(кг× ° С)	джоуль на килограмм– кельвин	Дж/(кг´ К)	1 кал/(г× ° С) ~ 4,2× 10³ Дж/(кг× К) 1 ккал/(кг× ° С) ~ 4,2 кДж/(кг× К)
Теплопроводность	калория в секунду на квадратный сантиметр– градус Цельсия килокалория в час на квадратный метр– градус Цельсия	кал/(с× см² × ° С) ккал/(ч× м² × ° С)	ватт на метр– кельвин	Вт(м× К)	1 кал/(с× см² × ° С) ~ 420 Вт(м× К) 1 ккал/(ч× м² × ° С) ~ 1,16 Вт(м× К)
Коэффициент теплообмена (теплоотдачи); коэффициент теплопередачи	калория в секунду на квадратный сантиметр– градус Цельсия килокалория в час на квадратный метр– градус Цельсия	кал/(с× см² × ° С) ккал/(ч× м² × ° С)	ватт на квадратный метр– кельвин	Вт(м² × К)	1 кал/(с× см² × ° С) ~ 42 кВт(м² × К) 1 ккал/(ч× м² × ° С) ~ 1,16 кВт(м² × К)
Момент силы; момент пары сил	килограмм– сила– метр	кгс× м	ньютон– метр	Н× м	1 кгс× м ~ 9,8 Н× м ~ 10 Н× м
Работа (энергия)	килограмм– сила– метр	кгс× м	джоуль	Дж	1 кгс× м ~ 9,8 Дж ~ 10 Дж
Количество теплоты	калория килокалория	кал ккал	джоуль	Дж	1 кал ~ 4,2 Дж 1 ккал ~ 4,2 кДж
Мощность	килограмм– сила– метр в секунду лошадиная сила калория в секунду килокалория в час	кгс× м/с л. с. кал/с ккал/ч	ватт	Вт	1 кгс× м/с ~ 9,8 Вт ~ 10 Вт 1 л. с. ~ 735,5 Вт 1 кал/с ~ 4,2 Вт 1 ккал/ч ~ 1,16 Вт

СН 496-77, часть 3
