Примечания: 1. Наименования пигментов и их номера приняты по "Колориметрическому атласу" ВНИИМ, 1965 г.

2. Номера пигментов, обозначенные в "Колориметрическом атласе" ВНИИМ, 1965 г. римскими цифрами, указаны в скобках.

3. Количество цвета образцов обозначено следующими индексами: М - малое, С - среднее и Б - большое. Для ахроматических цветов количество цвета не устанавливается.

4. Характеристики цвета образцов с другими пигментами или образцов отделочных материалов допускается приближенно определять путем визуального сравнения с образцами цвета настоящей опорной шкалы.

ПРИЛОЖЕНИЕ IV

ХАРАКТЕР АССОЦИАЦИЙ, ВОЗНИКАЮЩИХ ПРИ ВОСПРИЯТИИ

ОСНОВНЫХ ЦВЕТОВ

Наименование цвета	Характеристики цветов по ассоциации
	теплые	холод- ные	легкие	тяже- лые	отсту- пающие	высту- пающие	возбу- ждающие	угне- тающие	успо- каива- ющие
Спектральные цвета:
красный ....	Х			Х		Х	Х
оранжевый . . .	Х					Х	Х
желтый ....	Х		Х			Х	Х
желто-зеленый.....	Х		Х						Х
зеленый ....		Х			Х				Х
зелено-голубой . .		Х	Х		Х				Х
голубой .....		Х	Х		Х				Х
синий.....		Х		Х	Х
фиолетовый.....		Х		Х	Х			Х
пурпурный.....	Х			Х		Х	Х
Ахроматические цвета:
белый .....			Х
светло серый....			Х
темно-серый.....				Х				Х
черный.....				Х				Х

Примечание. Приведенные в таблице характеристики психофизиологического воздействия различных цветов даны ориентировочно и справедливы при применении их на основных поверхностях интерьеров. При изменении чистоты цвета и условий освещения эти характеристики могут изменяться.

ПРИЛОЖЕНИЕ V

УСЛОВНЫЙ ЦВЕТОВОЙ КРУГ ДЛЯ ПРИБЛИЖЕННОГО ОПРЕДЕЛЕНИЯ

ЦВЕТОВЫХ КОНТРАСТОВ И ГАРМОНИЧЕСКИХ СОЧЕТАНИЙ

Цветовой круг условно разделен на 10 цветов: красный, оранжевый, желтый, желто-зеленый, зеленый, зелено-голубой, голубой, синий, фиолетовый, пурпурный. На цветовой круг накладывается прозрачный вращающийся диск (см. рисунок на стр. 77), разделенный на 6 секторов, в пределах которых могут быть приближенно определены большjй, средний и малый контрасты по цветовому тону относительно какого-либо цвета на круге.

Например, требуется определить цвета, которые составляют малый, средний и большой контрасты по цветовому тону относительно желтого. Для этого необходимо повернуть прозрачный диск так, чтобы стрелка (на диаметре диска) находилась на желтом участке круга. Цвета, расположенные в пределах ближних секторов (до 70° в обе стороны от стрелки), составят с желтым малый контраст по цветовому тону. Этими цветами являются: красно-оранжевый, оранжевый, желто-зеленый и зелено-желтый.

Средний контраст по цветовому тону составят цвета, расположенные и следующих секторах (от 70° до 110° в обе стороны от стрелки): зелено-голубые, голубовато-зеленые, красные и красно-пурпурные.

Большой контраст по цветовому тону составят цвета в секторах 110°-180° в обе стороны от стрелки: фиолетово-пурпурные, пурпурные, синие, голубые и зеленовато-голубые. При подборе гармонических сочетаний учитываются соотношения яркостей, чистота цвета и занимаемые площади.

Нюансные гармонические сочетания составляются из цветов, находящихся в малом контрасте по цветовому тону.

Контрастные гармонические сочетания - из цветов, находящихся в среднем и большом контрастах.

ПРИЛОЖЕНИЕ VI

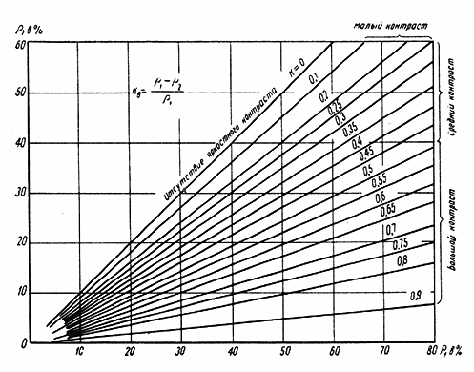

ГРАФИК ВЕЛИЧИН ЯРКОСТНОГО КОНТРАСТА ()

Метод пользования графиком

1. Чтобы определить яркостный контраст между двумя поверхностями, следует найти место пересечения двух линий, проведенных параллельно осям абсцисс и ординат из точек, соответствующих заданным величинам коэффициентов отражения и .

По лучевой линии, на которую пришлось место пересечении, определяется степень яркостного контраста.

2. Чтобы подобрать один из двух коэффициентов отражения при заданном контрасте, следует найти пересечение соответствующей лучевой линии с линией, проведенной из точки, обозначающей известный коэффициент отражения, и из места пересечения опустить перпендикуляр на другую ось координат.

ПРИЛОЖЕНИЕ VII

ХАРАКТЕР ВИДИМОГО ИЗМЕНЕНИЯ ЦВЕТА ЧИСТЫХ ПИГМЕНТОВ

ПРИ ОСВЕЩЕНИИ РАЗЛИЧНЫМИ ИСТОЧНИКАМИ БЕЛОГО СВЕТА

Наименование пигмента	Цветовой тон при стандартных источниках белого света в нм			Видимое изменение цвета по сравнению с источником С
	С	В	А
Кобальт синий ....	470	471	472	Теряет в насыщенности, сереет
Кобальт фиолетовый темный	555’	552’	545’	Становится более насыщенным, краснеет
Сиена жженая ....	596	597	602	То же
Охра красная ....	598	597	605	"
Марс коричневый темный . . .	590	590	593	Слегка краснеет
Сиена натуральная .....	587	590	591	Желтеет, теряет в насыщенности
Кобальт зеленый светлый	508	515	510	Голубеет только при лампах накаливания
Марганцевая голубая . ...	485	487	491	Становится более насыщенным, зеленеет
Краплак красный . . .	605	605	610	Становится более насыщенным, краснеет
Кадмий пурпурный . .	612	615	616	То же
Кадмий лимонный . .	574	578	583	Теряет в насыщенности, краснеет

Примечание. Стандартные источники белого света системы МКО характеризуются следующими данными:

С - цветовая температура 6500°К (примерно соответствует дневному солнечному свету, рассеянному облаками, и свету люминесцентных ламп дневного света ЛДЦ, ЛБС);

В - цветовая температура 4800°К (примерно соответствует свету прямых солнечных лучей);

А - цветовая температура 2845°К (примерно соответствует свету лампы накаливания).

ПРИЛОЖЕНИЕ VIII

ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗРАБОТКИ ПРОЕКТА ЦВЕТОВОЙ

ОТДЕЛКИ ИНТЕРЬЕРА

Разработку цветового решения интерьера рекомендуется нести в следующей последовательности:

определение основных характеристик цветового решения (цветовой гаммы, допускаемого цветового контраста, допускаемого количества цвета);

выбор поверхностей для размещения основных, вспомогательных и акцентных цветов;

выбор образцов цвета.

Определение основных характеристик цветового решения производится на основе анализа общего характера работы и условий производственной среды в соответствии с пп. 2.5-2.13.

Результаты рекомендуется записывать в таблицу.

№ позиций (согласно табл. 4)

Краткая характеристика условий

Основные характеристики цветового решения

цветовая гамма

допускаемое количество цвета основных поверхностей

допускаемый цветовой контраст между цветами основных поверхностей

Выбор поверхностей для размещения основных, вспомогательных и акцентных цветов производится на основе оценки композиционных особенностей интерьера, а также с учетом поверхностей и объемов, не подлежащих отделке или окрашиваемых gо правилам применения функциональной окраски.

Выбор образцов цвета производится в следующей последовательности:

по табл. 3 принимают примерные значения коэффициентов отражения поверхностей;

руководствуясь принятым количеством цвета и примерными значениями коэффициентов отражения, по табл. 2 определяют группы цветов, соответствующие выбранной цветовой гамме;

руководствуясь наименованиями соответствующих пигментов и их допускаемым содержанием в красочном составе (насыщенность краски), по опорной шкале приложения III подбирают образцы цвета или образцы подобранных соответственно им колеров и цветов отделочных материалов.

Выбор основных цветов для оборудования рекомендуется производить, руководствуясь указаниями пп. 2.20-2.27.

Рисунок прозрачного диска для приложения V

Рисунок следует перенести на лист целлулоида или другого прозрачного материала, вырезать по окружности, наложить на цветовой круг (приложение V) и скрепить в центре так, чтобы прозрачный диск мог свободно вращаться.
