СН 549-82

Инструкция по проектированию, изготовлению и применению конструкций и изделий из арболита.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)


ИНСТРУКЦИЯ

по проектированию, изготовлению и применению

конструкций и изделий из арболита


Утверждена

постановлением Государственного комитета СССР

по делам строительства от 4 мая 1982 г. № 116

Содержит основные положения по проектированию, изготовлению и применению изделий из арболита.

Приведены нормативные и расчетные характеристики, методы расчета арболитовыхконструкций на сжатие, изгиб и изгибаемых элементов по деформациям. Изложены общие вопросы технологии производства изделий из арболита; даны требования к материалам, правила назначения составов арболита, их приготовления, формования, твердения, приемки, транспортирования и контроля качества готовых изделий.

Для специалистов проектных институтов и конструкторских бюро, а также для инженерно-технических работников заводов - изготовителей изделий и конструкций из арболита.

Разработана НИИЖБом Госстроя СССР с участием ПТПО «Сельстройматериалы» Росколхозстройобъединения и ВНИИДрева Минлесбумпрома СССР. Использованы материалы ЦНИИЭПсельстроя Минсельстроя СССР, московского лесотехнического института Минвуза СССР, Горьковского инженерно-строительного института Минвуза СССР, НИИСФ Госстроя СССР, Гипростроммаша Минстройдормаша.

Редакторы - инж. П.А. Демянюк, канд. техн. наук И.В. Белый, инж. И.Д. Бабкин (Госстрой СССР), д-р техн. наук И.Е. Путляев, кандидаты техн. наук В.И. Савин, А.А. Кудрявцев, Г.Е. Колосов (НИИЖБ Госстроя СССР).



Строительные нормы

СН 549-82

Государственный

комитет СССР

по делам строительства

(Госстрой СССР)

Инструкция

по проектированию,

изготовлению и

применению конструкций и изделий из арболита



1. Общие положения

1.1. Требования настоящей Инструкции необходимо соблюдать при проектировании, изготовлении и применении конструкций и изделий из одной разновидности арболита бетона цементного на измельченной древесине (дробленке).

1.2. Конструкции изделия из арболита (именуемые в дальнейшем конструкции) применяются в качестве:

панелей и блоков наружных и внутренних стен;

плит перекрытий и покрытий;

панелей перегородок;

теплоизоляционных плит в ограждающих конструкциях.

1.3. Конструкции из арболита разделяются:

по назначению на теплоизоляционные, конструкционно-теплоизоляционные и конструкционные;

по армированию на армированные и неармированные;

по количеству слоев на однослойные и многослойные.

Примечание: Конструкции с наружным и внутренним отделочными слоями по цементно-песчаного раствора толщиной до 2 см относятся к однослойным.

1.4. Конструкции из арболита должны удовлетворять требованиям соответствующих стандартов и рабочих чертежей. Испытание арболита и конструкций из него должно производиться по ГОСТ 19222 73.

1.5. Изготовление конструкций из арболита должно производиться по утвержденным в установленном порядке технологическим картам, составленным применительно к условиям конкретного производства, сырья и вида конструкций.

1.6. При изготовлении, транспортировании и монтаже конструкций из арболита следует соблюдать правила техники безопасности в строительстве, а также правила противопожарной техники.

1.7. Панели и блоки наружных и внутренних стен из арболита предназначаются для жилых, общественных, промышленных и сельскохозяйственных зданий с относительной влажностью воздуха помещений не более 75 %, при отсутствии в них агрессивных сред и систематическом воздействии температур не выше 50° С и не ниже минус 40° С. Допускается применять ограждающие конструкции из арболита в животноводческих зданиях со слабоагрессивной средой при устройстве на внутренних поверхностях этих конструкций пароизоляционного слоя, который должен предусматриваться рабочими чертежами.

Степень агрессивного воздействия газовых сред и меры защиты должны приниматься согласно главе СНиП по защите строительных конструкций от коррозии (как для конструкций из бетонов на пористых заполнителях).

1.8. Плиты покрытий и перекрытий из арболита допускается применять в зданиях различного назначения с относительной влажностью воздуха помещений не более 60 % и при отсутствии агрессивных сред только в виде составных конструкций в сочетании с железобетоном.

1.9. Арматуру в конструкциях из арболита необходимо защищать антикоррозионными покрытиями в соответствии с Инструкцией по изготовлению изделий из ячеистого бетона.


Внесена

НИИЖБом

Госстроя СССР

Утверждена постановлением Государственного комитета СССР по делам строительства

от 4 мая 1982 г. № 116


Срок введения

в действие

1 января 1983 г.

1.10. Наружная поверхность конструкций из арболита, соприкасающаяся с атмосферной влагой, независимо от влажностного режима помещений, должна иметь отделочный (фактурный) слой, обеспечивающий защиту арболита от увлажнения.

2. Требования к исходным материалам,

арболиту и конструкциям из него

2.1. Для изготовления конструкций из арболита применяются следующие материалы:

вяжущее (портландцемент и его разновидности), заполнители (отходы лесозаготовок, лесопиления и деревообработки, одубина), химические и порообразующие добавки (хлорид кальция, жидкое стекло, сернокислый алюминий и др.), арматура, материалы для антикоррозионной защиты арматуры и отделки поверхностей конструкций.

2.2. Вяжущие должны удовлетворять требованиям следующих стандартов:

портландцемент и быстротвердеющий портландцемент ГОСТ 10178 76;

цемент сульфатостойкий ГОСТ 22266 76;

портландцемент белый ГОСТ 965 78;

портландцемент цветной ГОСТ 15825 80.

2.3. Заполнители готовятся из органического древесного технологического сырья путем дробления и рассева.

2.4. Заполнители должны приготовляться из следующих пород древесины: ели, сосны, кедра, пихты. Допускается использовать березу, ольху, липу, тополь, осину и другие породы древесины, а также их смеси после лабораторной проверки при соблюдении требований п. 2.12.

2.5. Технологическое древесное сырье поставляется на предприятие как отдельно по породам, так и в смешанном виде в различных соотношениях.

Диаметр заготовок сырья в круглом виде устанавливается от 5 до 15 см. Сырье заготовки диаметром более 15 см подлежит расколке на части, наибольшая линия раскола по торцу которого не должна превышать 15 см.

2.6. В технологическом сырье допускаются пороки древесины (по ГОСТ 2140 71), в том числе гниль внутренняя заболонная мягкая и наружная трухлявая, если она занимает не более 5% площади торца дровяного сырья или 5% общего объема партии. Гниль превышающую указанные количества, необходимо удалить.

2.7. Дрова и кусковые отходы укладывают, принимают и учитывают в соответствии с ГОСТ 3243 46 (с изм. № 2). Древесное технологическое сырье в круглом виде хранится в соответствии с ГОСТ 9014.0 75 (с изм. № 1).

2.8. Кусковые отходы древесины должны измельчаться в щепу и выдерживаться в кучах под навесом не менее месяца при положительной температуре.

Применение свеже срубленной древесины всех пород для производства арболита допускается при соблюдении требований п. 2.12.

2.9. Выдержанные отходы древесины превращают в щепу на рубильных машинах, а затем измельчают в дробленку на молотковых мельницах, дробилках или стружечных станках.

2.10. При дроблении и рассеве необходимо применять древесину равновесной относительной влажности не более 30%, при влажности выше этого предела нарушается нормальная работа дробилок, сит и грохотов.

2.11. Технологическая щепа при постановке по размерам частиц и показателям засоренности должна соответствовать требованиям ГОСТ 15815 70, предъявляемым к щепе, используемой для производства древесно-волокнистых плит.

2.12. Дробленка должна удовлетворять требованиям ГОСТ 19222 73, а также следующим требованиям:

показатель пригодности (удельный расход цемента на единицу прочности арболита при сжатии) должен быть не более 15;

содержание водо-растворимых редуцирующих веществ должно быть не более 2%.

2.13. Химические добавки для арболитовой массы должны удовлетворять требованиям следующих стандартов:

хлорид кальция ГОСТ 450 77;

жидкое стекло ГОСТ 13078 67;

силикат-глыба ГОСТ 13079 67;

сернокислый глинозем ГОСТ 5155 74;

окись кальция (известь) ГОСТ 9179 77.

Допускается введение порообразующих добавок, используемых при производстве поризованных легких бетонов, а также других химических добавок, в том числе комплексных, после лабораторной проверки по согласованию с базовой организацией НИИЖБ Госстроя СССР.

2.14. Химические добавки для арболитовой массы применяются в виде водных растворов требуемой плотности как в отдельности, так и в сочетании друг с другом. Плотность замеряется денсиметром.

2.15. Жидкое стекло должно иметь модуль от 2,4 до 3. Модуль жидкого стекла определяется по ГОСТ 13078 67. Для быстрой предварительной оценки модуля жидкого стекла может быть применен полевой способ согласно Инструкции по технологии приготовления жаростойкого бетона.

2.16. Вода для затворения арболитовых смесей и бетона (раствора) отделочных слоев должна удовлетворять требованиям ГОСТ 23732 79.

2.17. Для армирования конструкций из арболита должна применяться арматура классов А-I, А-II и А-III диаметром не более 16 мм и проволочная арматура класса Вр-I. Арматурные изделия и закладные металлические детали должны удовлетворять требованиям ГОСТ 19222 73 и ГОСТ 10922 75, а также дополнительным указаниям, приведенным в рабочих чертежах конструкций. Арматура должна иметь заводской сертификат с указанием марки стали. Применение арматурных изделий и закладных металлических деталей со следами ржавчины, грязи и масла не допускается.

2.18. Заполнители для бетона (раствора) наружных и внутренних отделочных слоев конструкций из арболита должны соответствовать требованиям:

плотный песок ГОСТ 8736 77;

плотный щебень или гравий ГОСТ 8267 75 и ГОСТ 8268 82;

неорганические (пористые мелкий и крупный заполнители ГОСТ 9757 73.

Предельная крупность щебня или гравия принимается 20 мм при толщине бетонного слоя более 30 мм и 10 мм при толщине бетонного слоя до 30 мм.

3. Проектирование конструкций из арболита

3.1. Стеновые блоки и панели из арболита, как правило, должны выполняться однослойными с наружным отделочным слоем из декоративного бетона или раствора на плотных минеральных заполнителях, рис. 1, в .

Минимальная толщина однослойных элементов из арболита должна определяться расчетом и во всех случаях быть не менее 8 см.

Размеры сечений сжатых элементов стен принимаются такими, чтобы отношение l /h не превышало значений, указанных в табл. 5.

3.2. Стеновые блоки и панели из арболита для повышения их несущей способности могут проектироваться слоистыми, рис. 1, а .

Блоки перемычки (при блочной разрезке стен) или стеновые панели-перемычки, на которые опираются перекрытия, должны проектироваться слоистыми, рис. 1, б.

В слоистых блоках и панелях слои должны выполняться из бетона цементного на плотных или пористых заполнителях классов по прочности на сжатие В15 В25.

Рабочая арматура в слоистых блоках и панелях должна выполняться в виде сварных сеток или каркасов из стали класса Вр-1 и располагаться в бетонных слоях.

3.3. Панели-перегородки зданий из арболита, как правило, должны проектироваться однослойными. Для повышения их несущей способности (при воздействии на них транспортных и монтажных нагрузок) они должны проектироваться с боковыми железобетонными гранями из тяжелого или мелкозернистого бетона класса по прочности на сжатие В15 В25 (рис. 1, г ).

3.4. Для плит покрытий и перекрытий арболит применяется в сочетании с тяжелым, легким или мелкозернистым бетоном класса по прочности на сжатие В15-В25, в котором должна располагаться рабочая арматура.

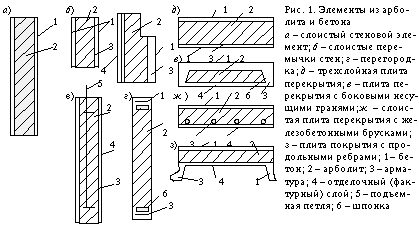

Конструктивные решения таких элементов приведены на рис. 1, д з . Толщина защитного слоя бетона в конструкциях составного сечения должна приниматься в соответствии с нормами проектирования бетонных и железобетонных конструкций.

3.5. В конструкциях плит покрытий и перекрытий во всех случаях в сжатой зоне должен предусматриваться слой толщиной не менее 20 мм из тяжелого, легкого или мелкозернистого бетона.

Класс арболита по прочности на сжатие принимается в пределах В1,5 В3,5 в зависимости от типа конструкций.

3.6. Плиты перекрытий зданий, как правило, должны проектироваться в виде трехслойных элементов (рис. 1, д ).

Толщину нижнего железобетонного слоя следует принимать из условия расположения в нем арматуры с обеспечением необходимых защитных слоев. Толщина верхнего бетонного слоя должна назначаться исходя из расчета на прочность плит (см. п. 3.39).

Класс арболита по прочности на сжатие для таких плит должен приниматься не менее В2.

В случае если совместная работа слоя в трехслойных конструкциях перекрытий не обеспечивается (см. п. 3.40), плиты перекрытий должны проектироваться с боковыми несущими гранями (рис. 1, е ). Ширина боковых граней принимается из условий размещения рабочей арматуры в бетоне с обеспечением необходимых защитных слоев при изготовлении элементов.

Допускается рабочую арматуру в плитах перекрытий располагать в бетонных брусках или вкладышах (рис. 1, ж ).

Примечание: Плиты перекрытий с боковыми несущими гранями, а также панели-перегородки с железобетонными гранями (п. 3.3) допускается изготовлять в следующем порядке. В подготовленную форму к продольным ребрам закрепляются съемные инвентарные вкладыши на всю длину элемента. После укладки и уплотнения арболита борта форму закрывают, вкладыши удаляются и борта вновь закрывают. В образовавшиеся продольные пазы укладывают арматурные каркасы и пазы заполняют бетонной смесью.

3.7. Плиты покрытий зданий следует проектировать ребристыми (рис. 1, з ). Толщина арболитового слоя в таких плитах назначается исходя из теплотехнического расчета. Высота ребер назначается из условия обеспечения достаточной жесткости плит. Арматура в верхнем слое не предусматривается.

3.8. Монтажные (подъемные) петли для всех видов конструкций из арболита следует выполнять в соответствии с действующим ГОСТ на легкобетонные изделия.

В однослойные элементы подъемные петли закладывают на глубину не менее 50 диаметров стержня; при этом на концах заделываемые подъемные петли должны иметь крюки, заводимые за арматурные элементы (сетки) или приваренные стержни, пластины и т. д.

Подъемные петли в элементах составных сечений должны быть заанкерены в бетонных слоях или в бетонных несущих гранях и во всех случаях заведены за арматурные каркасы или сетки.

Стальные закладные изделия, анкерные стержни и арматурные каркасы, а также соединительные накладки, применяемые для соединения конструкций из арболита, должны быть защищены от коррозии в соответствии с Инструкцией по изготовлению изделий из ячеистого бетона.

Нормативные и расчетные характеристики арболита

3.9. Класс арболита по прочности при сжатии (В) представляет собой гарантированную прочность арболита.

Средняя фактическая прочность арболита на сжатие, МПа, соответствующая его классу, назначается равной

R = 1,43В (1)

и контролируется по действующим государственным стандартам на образцах 150´ 150´ 150 мм.

3.10. Для конструкций из арболита предусматриваются следующие классы арболита по прочности на сжатие:

В0,5; В7,75; для теплоизоляционных;

В1; В1,5; В2; В2,5; В3 и В3,5 для конструкционных.

3.11. Нормативными сопротивлениями арболита являются:

сопротивление осевому сжатию призм (призменная прочность), Rbk ;

сопротивление осевому растяжению, Rbtk .

3.12. Нормативная призменная прочность арболита при его средней естественной влажности по массе 15 20 % принимается равной

Rbk = 0,78В (2)

Нормативные сопротивления арболита Rbk (с округлением) в зависимости от класса арболита по прочности на сжатие при средней естественной влажности по массе 15-20 % даны в табл. 1.

3.13. Нормативное сопротивление арболита осевому растяжению Rbtk принимается в зависимости от класса арболита по прочности на сжатие согласно табл. 1.

Таблица 1



Вид

сопротивления



Обозначение

Нормативные сопротивления арболита Rbk и Rbtk , расчетные сопротивления предельных состояний второй группы Rb× ser и Rbt× ser при классе арболита по прочности на сжатие



В0,5

В0,75

В1

В1,5

В2

В2,5

В3

В3,5

Сжатие осевое (призменная прочность)

Растяжение осевое

Rbk и Rbk,ser


Rbtk и Rbtk,ser

0,39

4


0,13

1,33

0,58

5,92


0,2

2,04

0,78

7,95


0,25

2,55

1,17

11,9


0,36

3,67

1,56

15,9


0,48

4,9

1,95

19,9


0,57

5,82

2,33

23,8


0,67

6,8

2,73

27,3


0,74

7,5

Примечание: Над чертой указаны значения в МПа, а под чертой кгс/см2 .

3.14. Расчетные сопротивления арболита при расчете по предельным состояниям первой группы определяются путем деления нормативных сопротивлений на соответствующие коэффициенты надежности по арболиту

и , (3)

где g bc и g bt коэффициенты надежности по арболиту, приготовленному на древесной дробленке, при сжатии и растяжении соответственно принимаемые как для тяжелого бетона по главе СНиП по проектированию бетонных и железобетонных конструкций.

Расчетные сопротивления арболита на древесной дробленке приведены в табл. 2.

Таблица 2


Вид

сопротивления


Обозначение

Расчетные сопротивления арболита для предельных состояний первой группы Rb и Rbt , при классе арболита по прочности на сжатие



В0,5

В0,75

В1

В1,5

В2

В2,5

В3

В3,5

Сжатие осевое (призменная прочность)

Растяжение осевое

Rb



Rbt

0,3

3,06


0,087

0,89

0,45

4,6


0,13

1,33

0,6

6,1


0,17

1,73

0,9

9,18


0,24

2,45

1,2

12,2


0,32

3,26

1,5

15,3


0,38

3,87

1,8

18,3


0,44

4,53

2,1

21,4


0,57

5,78

Примечание: Над чертой указаны значения в МПа, а под чертой кгс/см2 .

В случаях, указанных в п. п. 3.15 расчетные сопротивления Rb и Rbt следует умножать на соответствующие коэффициенты условий работы арболита.

3.15. Для случаев, указанных ниже, при расчете конструкций расчетные сопротивления арболита, принимаемые по табл. 1 и 2, следует умножать на коэффициенты условий работы g bi имеющие следующие значения:

для арболита, приготовленного методом вертикального прессования или трамбования, g bi = 0,85;

для арболита, укладываемого в вертикальные формы (кассеты) на высоту более 50 см, независимо от способа уплотнения g bi = 0,9;

для простенков и блоков сечением менее 0,15 м2 g bi = 0,8;

для всех элементов при расчете прочности на монтажные нагрузки при влажности арболита выше 20% g bi = 0,8.

3.16. Марки по плотности (объемной массе) арболита и конструкциях в высушенном до постоянной массы состоянии, указываемые в рабочих чертежах, не должны превышать значений, приведенных в табл. 3.

Таблица 3


Марки по плотности арболита, кг/м2

Класс арболита

на древесной дробленке из отходов

по прочности

на сжатие

лесопиления

и

деревообработки


лесозаготовок

В0,5

В0,75

В1

В1,5

В2

В2,5

В3

В3,5

450

500

600

650

650

700

750

800

500

500

600

700

750

750

800

850

При определении нагрузок плотность (объемная масса) арболита принимается с учетом влажности. Установившаяся влажность для конструкций из арболита принимается в соответствии с главой СНиП по строительной теплотехнике, влажность арболита в конструкциях при распалубке 35 %, а при отпуске конструкций потребителю не более 25 % (по массе).

3.17. Величина начального модуля упругости арболита Е в принимается по табл. 4.

Таблица 4

Плотность (объемная масса) арболита при средней естественной влажности

Начальные модули упругости арболита

при сжатии и растяжении Rb

при классе арболита

по прочности на сжатие

по массе 15-20%

В0,5

В0,75

В1

В1,5

В2

В2,5

В3

В3,5

400


500


600


700


800

250

2550

340

3470

440

4480

500

5100

580

5900

300

3060

410

4180

510

5200

590

6000

680

6940


500

5100

600

6120

700

7140

800

8150


620

6320

750

7650

900

9170

1050

10700



1000

10200

1150

11700

1400

14300



1300

133001500

153001700

17300




1820

1850

2000

20400




2140

218002300

23800

Примечание: Над чертой указаны значения в МПа, под чертой кгс/см2 .

3.18. Начальный коэффициент поперечной деформации арболита (коэффициент Пуассона) принимается равным 0,2.

3.19. Марка бетона (раствора) наружных отделочных слоев по морозостойкости должна соответствовать главе СНиП по проектированию бетонных и железобетонных конструкций и указываться в рабочих чертежах.

3.20. Марка арболита и бетона (раствора) наружных отделочных слоев по морозостойкости должна соответствовать указанной в рабочих чертежах и быть не менее:

Мрз 25 для конструкций, применяемых в зданиях с относительной влажностью воздуха помещений не более 60 %;

Мрз 35 для конструкций, применяемых в зданиях с относительной влажностью воздуха помещений от 60 до 75 %;

Мрз 50 для конструкций, применяемых в зданиях с относительной влажностью воздуха помещений свыше 75 %, а также для бетона (раствора) наружного отделочного слоя.

Основные расчетные положения

3.21. Конструкции из арболита следует рассчитывать по несущей способности (по предельным состояниям первой группы) на воздействие расчетных нагрузок с учетом расчетных сопротивлений арболита и арматуры.

Изгибаемые элементы, кроме того, рассчитываются по деформациям на воздействие нормативных нагрузок, а конструкции составного сечения по деформациям и раскрытию трещин (по предельным состояниям второй группы).

3.22. Все конструкции из арболита следует рассчитывать также на усилия, возникающие при распалубливании, транспортировании и монтаже; при этом собственная масса конструкций принимается с учетом влажности по п. 3.16 настоящей Инструкции, а также с учетом коэффициента динамичности 1,5. Расчетные сопротивления арболита при распалубке и складировании конструкций принимаются равными 70 % нормируемых их значений в 28-дневном возрасте.

3.23. Расчет конструкций из арболита, например панелей и блоков, усиленных в необходимых случаях монтажной арматурой, производится по прочности и деформациям как однослойных элементов в соответствии с настоящей Инструкцией. Отделочные (фактурные) слои из раствора толщиной до 2 см у таких элементов при расчете прочности и деформации не учитываются, однако рабочая высота элемента (толщина) принимается с учетом толщины отделочных слоев.

Конструкции составного сечения, например панели покрытий и перекрытий и др., рассчитываются по прочности, деформациям и раскрытию трещин с учетом толщины слоев из бетона по приведенной их площади сечений (см. п. 3.49). При этом расчетные сопротивления бетона и арматуры и их модули упругости принимаются в соответствии с главой СНиП по проектированию бетонных и железобетонных конструкций.

3.24. Ширина раскрытия трещин (в бетоне), нормальных к оси элемента, у конструкций составного сечения при продолжительном действии нагрузки не должна превышать 0,3 мм, а при непродолжительном 0,4 мм.

Прогибы всех изгибаемых элементов, определенные с учетом длительного действия нагрузки, не должны превышать значений, указанных в главе СНиП по проектированию бетонных и железобетонных конструкций.

При проектировании изгибаемых элементов составного сечения допускается предусматривать строительный подъем (обратный выгиб) в соответствии с п. 3.50.

3.25. При расчете несущей способности стен из панелей или блоков следует проверить прочность сечения стен в пределах высоты этажа и опорные сечения стен, примыкающие к горизонтальным растворным монтажным швам в уровне перекрытий.

3.26. Максимальную приведенную гибкость l /h несущих и самонесущих стен из панелей и блоков в пределах этажа следует принимать не более указанной в табл. 5.

Таблица 5

Вид стены

Схема разрезки стены

l /h

Из панелей

Однорядная

Двухрядная

15

12

Из блоков

Однорядная

Двухрядная

Четырехрядная

Трехрядная

15

13

9

9

Примечание: В табл. 5 и 6 приведенная гибкость равна отношению l /h , где l высота этажа, h толщина элемента (полная высота сечения).

3.27. Предельные (максимальные) расстояния между температурно-усадочными швами однослойных стен из арболитовых панелей или блоков в отапливаемых и неотапливаемых зданиях принимают в соответствии с действующими нормативными документами как для аналогичных стен из легких бетонов.

3.28. Расчет стен из панелей и блоков, возводимых в зимних условиях, следует производить с учетом требований главы СНиП по проектированию каменных и армокаменных конструкций.

Расчет элементов по предельным состояниям первой группы

Внецентренно-сжатые элементы

3.29. Элементы стен (панели, блоки) на вертикальные нагрузки рассчитываются как внецентренно-сжатые. При расчете стеновых панелей и блоков следует учитывать случайный эксцентриситет, принимаемый в соответствии с требованиями главы СНиП по проектированию бетонных и железобетонных конструкций, который суммируется с эксцентриситетом продольной силы, получаемым из статического расчета конструкций.

3.30. При расчете однослойных панелей или блоков в пределах каждого этажа приложение усилий от вертикальных нагрузок определяют по следующим правилам:

а) усилие от нагрузки верхних этажей или покрытий (крыши) считают приложенным по оси площади контакта между панелями в горизонтальном шве;

б) усилие от нагрузки перекрытия над данным этажом принимают приложенным на расстоянии 1/3 глубины заделки настила от внутренней грани стены;

в) нагрузку от собственной массы панели перекрытий в пределах рассматриваемого этажа считают приложенной в центре ее тяжести.

3.31. Изгибаемый момент от давления ветра на наружные стены по вертикальному пролету определяют как для разрезных однопролетных балок по известным в строительной механике методам.

3.32. Элементы стен из панелей и блоков однорядной разрезки на вертикальные нагрузки с учетом продольного изгиба рассчитываются из условий, что эксцентриситет продольной силы не должен превышать 0,4 h . Расчет таких элементов стен производится по формуле

, (4)

где Аb площадь сечения однослойного элемента;

j коэффициент, учитывающий продольный изгиб и длительное воздействие нагрузки, принимаемый по табл. 6;

Таблица 6

N дл

Значения j при l /h

N

4

6

8

10

12

14

15

0

0,5

1

1

0,95

0,8

1

0,85

0,72

0,9

0,77

0,63

0,83

0,7

0,55

0,76

0,63

0,47

0,7

0,57

0,38

0,66

0,55

0,35

Примечание. N дл длительно действующая нагрузка;

N общая нагрузка на элемент.

e o эксцентриситет продольной силы, определяемый по главе СНиП по проектированию бетонных и железобетонных конструкций.

Для промежуточных значений l /h величина j определяется по интерполяции.

Применение сжатых конструкций с l /h > 15 не допускается.

3.33. При определении коэффициента j расчетную длину (высоту) стен l принимают в соответствии с главой СНиП по проектированию бетонных и железобетонных конструкций.

Если прочность однослойных блоков или панелей, рассчитываемых по формуле (4), окажется недостаточной, следует применять трехслойные элементы из арболита и бетона (рис. 1, а ). При этом толщина бетонных слоев должна быть принята не менее 3 см с каждой стороны. Трехслойные блоки и панели рассчитывают по формуле (4), в которой значения Rb принимаются с коэффициентом условий работ g bc .

Значения коэффициента g bc необходимо принимать: при классе бетона В 15 g bc = 1,3; при классе бетона В 20 g bc = 1,4.

3.34. При проверке прочности опорных сечений стены (из панелей или блоков), примыкающих к горизонтальным монтажным швам, влияние контактного шва и глубины опирания плит перекрытий учитывают умножением Rb на коэффициент Km определяемый по формуле

, (5)

где d 1 и d 2 глубина заделки соответственно каждого из перекрытий, опирающихся на стены с обеих сторон; при одностороннем опирании перекрытий на однослойные стены d 1 обозначает глубину заделки перекрытия, а d 2 ширину остальной части заполненного раствором горизонтального шва, за вычетом толщины вертикального шва у торца перекрытия;

d толщина однослойной стеновой панели (блока);

В и В класс арболита и раствора (бетона) соответственно по прочности на сжатие;

К 3 коэффициент, учитывающий влияние монтажа в зимних условиях на несущую способность стены в любом возрасте; при монтаже стен в зимних условиях К 3 = 0,8, в летних условиях К 3 = 1.

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
