СП 12-95, часть 8
Условные обозначения
|
|
Здания, сооружения
|
|
|
Автомобильная дорога
|
|
|
Ограждение территории
|
Приложение Ж
(рекомендуемое)
Примерная схема генплана приемника-распределителя для лиц,
задержанных за бродяжничество и попрошайничество
Экспликация зданий и сооружений
|
№ по генплану
|
Наименование зданий и сооружений |
|
1
|
Здание приемника-распределителя для лиц, задержанных за бродяжничество и попрошайничество
|
|
2
|
Прогулочный двор |
|
3
|
Контрольно-пропускной пункт |
|
4
|
Производственные мастерские |
|
5
|
Гараж-стоянка |
|
6
|
Спортивная площадка |
|
7
|
Мусоросборник |
|
8
|
Ограждение с охранной сигнализацией |
Условные обозначения
|
|
Здания, сооружения
|
|
|
Автомобильная дорога
|
|
|
Ограждение территории
|
Приложение И
(рекомендуемое)

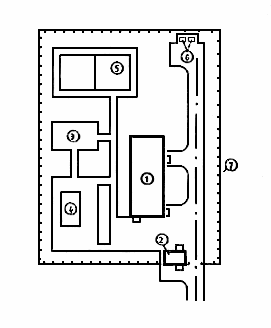

Примерная схема генплана приемника-распределителя
для несовершеннолетних
|
№ по генплану
|
Наименование зданий и сооружений |
|
1
|
Здание приемника-распределителя для несовершеннолетних
|
|
2
|
Контрольно-пропускной пункт |
|
3
|
Песочница |
|
4
|
Игровые площадки |
|
5
|
Спортивная площадка |
|
6
|
Мусоросборник |
|
7
|
Ограждение с охранной сигнализацией |
Условные обозначения
|
|
Здания, сооружения
|
|
|
Автомобильная дорога
|
|
|
Ограждение территории
|
Приложение К
(рекомендуемое)
Примерная схема генплана медицинского
вытрезвителя
|
№ по генплану
|
Наименование зданий и сооружений |
|
1
|
Здание медицинского вытрезвителя
|
|
2
|
Площадка для въезда автомобиля с доставленными лицами |
|
3
|
Гараж-стоянка |
|
4
|
Мусоросборник |
|
5
|
Спортивная площадка |
|
6
|
Ограждение |
Условные обозначения
|
|
Здания, сооружения
|
|
|
Автомобильная дорога
|
|
|
Ограждение территории
|
Приложение Л
(рекомендуемое)

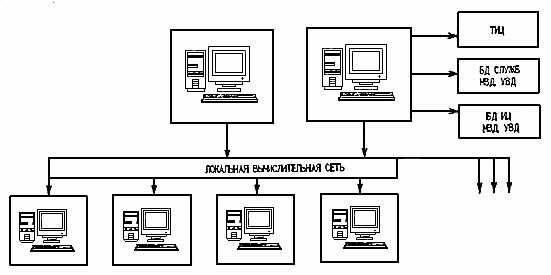

Типовая структурная схема
локальной вычислительной сети органа внутренних дел
Базы данных ГОРОВД
Сообщения и заявления
Оперативно-розыскные учеты
Профилактические учеты
Паспортные учеты
Учет кадров
Учет хозяйственной деятельности
Учет делопроизводства
Статистическая отчетность
Нормативная информация
Сведения и территории
Данные о расстановке сил и средств
АВТОМАТИЗИРОВАННЫЕ РАБОЧИЕ МЕСТА
3-9 АРМ
Число ЭВМ в зависимости
от численности п/с
до 150 чел. - 4
от 150 чел. - 7
свыше 600 чел. - 10
