ТСН 31-302-95 (МГСН 4.02-94), часть 4
ПРИЛОЖЕНИЕ 7
(рекомендуемое)
ГАБАРИТНЫЕ СХЕМЫ ПОМЕЩЕНИЙ

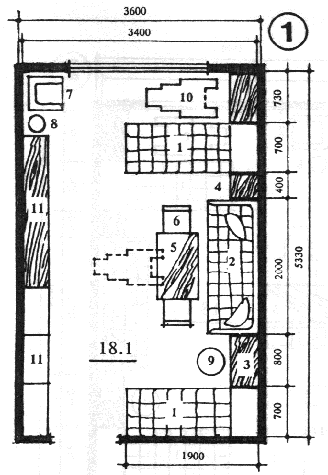

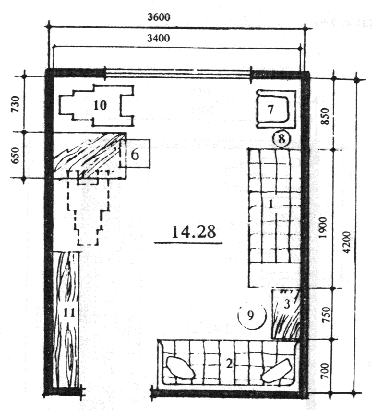

Рис. 1. Планировочная схема спальной комнаты на 2 места. (Вариант при шаге 3,6 м). Экспликация оборудования: 1 — кровать 190х70, 2 — диван 200х75, 3 — тумбочка 40х80, 4 — тумбочка 40х40, 5 — стол 60х100, 6 — стул 40х40, 7 — кресло 50х50, 8 — торшер, 9 — банкетка, 10 — инвалидная коляска, 11 — комбинированный шкаф

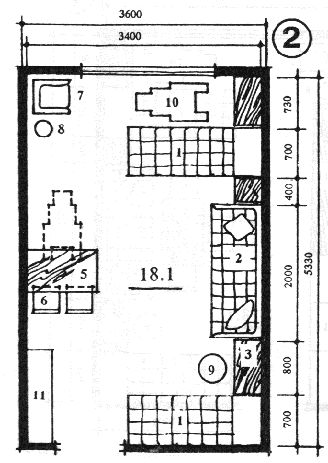

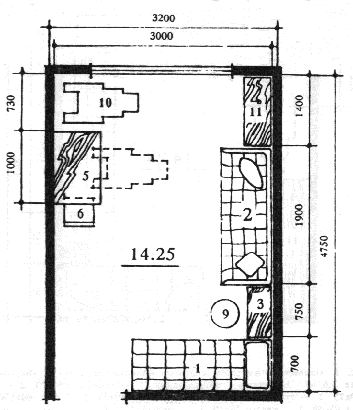

Рис. 2. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1
Рис. 3. Планировочная схема спальной комнаты на 3 места (вариант 1). Экспликацию оборудования см. рис. 1
Рис. 4. Планировочная схема спальной комнаты на 3 места (вариант 2). Экспликацию оборудования см. рис. 1

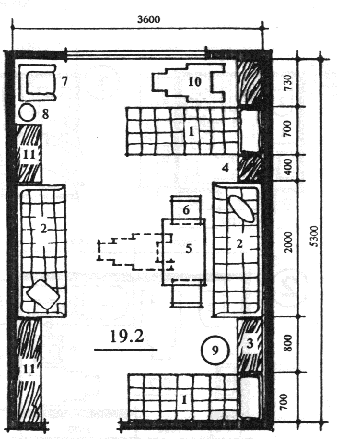

Рис. 5. Планировочная схема спальной комнаты на 4 места. Экспликацию оборудования см. рис. 1

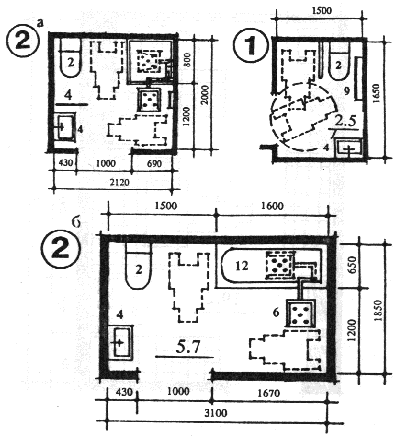

Рис. 6. Планировочные схемы санитарных узлов. Вариант 1 — уборная с умывальником. Вариант 2 — санитарный узел при спальной комнате. (а — вариант с душем, б — вариант с ванной). Экспликация оборудования: 1 — унитаз детский 30х50, 2 — унитаз для взрослых 40х60, 3 — умывальник детский 50х30, 4 — умывальник для взрослых 60х40, 5 — душевой поддон 80х80, 6 — поворотное кресло, 7 — ногомойка 40х60, 8 — банкетка 40х40, 9 — вешалка для полотенец, 10 — поручни-держатели, 11 — шкаф хозяйственный

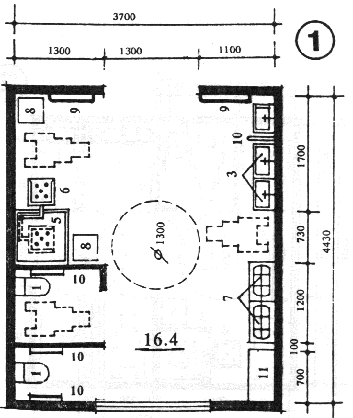

Рис. 7. Планировочная схема санитарного узла для дошкольных групп (Вариант 1). Экспликация оборудования: 1 — унитаз детский 30х50, 2 — унитаз для взрослых 40х60, 3 — умывальник детский 50х30, 4 — умывальник для взрослых 60х40, 5 — душевой поддон 80х80, 6 — поворотное кресло, 7 — ногомойка 40х60, 8 — банкетка 40х40, 9 — вешалка для полотенец, 10 — поручни-держатели, 11 — шкаф хозяйственный

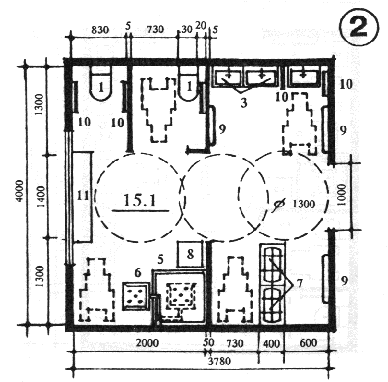

Рис. 8. Планировочная схема санитарного узла для дошкольных групп (вариант 2). Экспликацию оборудования см. рис. 7

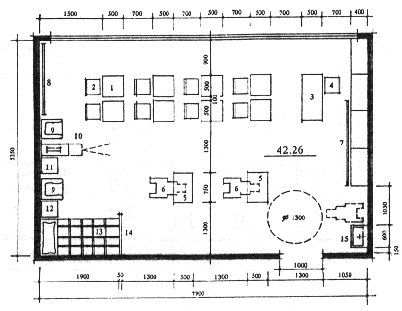

Рис. 9. Планировочные схемы класса на 10 чел. с зоной психологической разгрузки. Экспликация оборудования: 1 — стол ученический, 2 — стул ученический, 3 — стол учителя, 4 — стул учителя, 5 — стол ученический для инвалида-колясочника, 6 — инвалидная коляска, 7 — доска, 8 — шведская стенка, 9 — кресло, 10 — кинопроекционный аппарат, 11 — табурет, 12 — тумбочка, 13 — кушетка, 14 — экран, 15 — умывальник
2,25 м2 /1 место

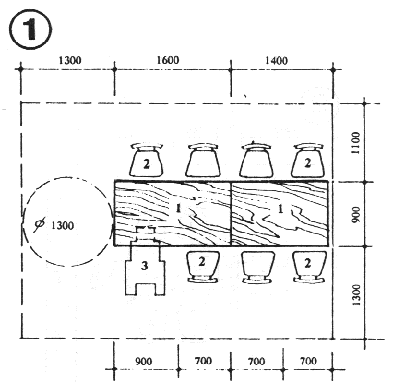

Рис. 10. Габаритная схема организации обеденного места в общей комнате при семейном проживании: вариант 1 — на 8 чел. Экспликация оборудования: 1 — стол, 2 — стул, 3 — инвалидная коляска
1,8 м2 /1 место

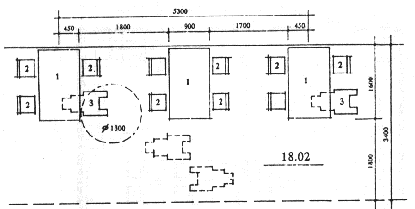

Рис. 11. Схема организации обеденного места в общей комнате при семейном проживании. Вариант 1 на 8 чел. Экспликацию оборудования см. рис. 10
1,8 м2 /1 место
Рис. 12. Схема организации обеденного места в общей комнате при семейном проживании. Вариант 2 на 6 чел. Экспликацию оборудования см. рис. 10

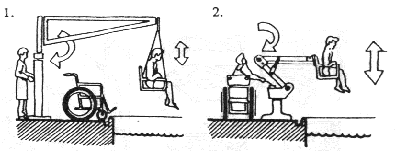

Рис. 13. Примеры оборудования санитарно-гигиенических помещений. Зарубежный опыт (Х. Ю. Калмет)

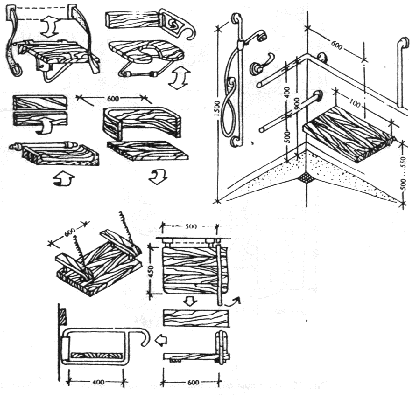

Рис. 14. Типы стационарных сидений в душевых. Зарубежный опыт (Х. Ю. Калмет)
