ТСН 31-306-96 (МГСН 4.06-96), часть 4

Примечание: Рекреационный центр принимается для учебных заведений рассчитанных на обслуживание наряду с учащимися также и взрослого населения муниципального района. Возможно также предусматривать в составе школ с профильным обучением.

В рамке указан индекс функциональной группы см. прил. 6.

Приложение 15.

(рекомендуемое)

О ЗЗ

СОСТАВ И РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ПЛОЩАДЕЙ ПОМЕЩЕНИЙ ЗРИТЕЛЬНОГО ЗАЛА

№№	Помещения	Площадь м² (не менее)	Количество мест
1	Зрительный зал ^х)	0,7 м² на одно зрительское место	Количество мест в зале принимается из расчета посадки не менее 60 % учащихся школы и должно быть кратным вместимости классов Дополнительно предусматриваются места для преподавателей из расчета 2 преподавателя на 1 классную группу
2	Эстрада ^хх)	не менее 72
3	Кладовая-инвентарная	12 36^ххх)
4	Артистическая-костюмерная	8 12^ххх)
5	Киноаппаратная с перемоточной и тамбуром	27
6	Технический центр (радиоузел, дикторская, комната ремонта аппаратуры)	48 36 + 12
7	Лекционная аудитория с лаборантской	1 м² на одно место	На две-три группы (1 возрастную параллель учащихся)

Примечания: х) Зрительный зал следует проектировать с учетом использования его в качестве киноаудитории, учебной аудитории по музыке и пению.

При количестве мест в зале менее 100 площадь на одно место принимается из расчета 0,8 м² .

Требования к параметрам зрительного зала и киноэкрана при кинодемонстрации см. СНиП 2.08.02-89 Приложение 6.

хх) Эстраду следует проектировать с учетом проведения на ней занятой по хореографии.

Глубина эстрады должна быть не менее 7 м, а пол выше пола зала на 0,9 м.

ххх) Количество определяется заданием на проектирование в зависимости от назначения и типа здания. Минимальный набор помещений ограничивается пп. 1, 2, 3, 5, 6.

В рамке указан индекс функциональной группы см. прил. 6.

О СЗ и О Б

РАЗМЕРЫ И ПЛОЩАДИ УЧЕБНО-СПОРТИВНЫХ ЗАЛОВ И БАССЕЙНА

№№	Помещения	Площадь м² в осях ограждающих	Размеры в м			Глубина воды м		Пропускная способность залов из расчета м² на 1 занимающегося
		конструкций	Длина	Ширина	Высота до низа выступающих конструкций	в мелкой части	в глубокой части	Игровые виды спорта	Гимнастика
1	Спортивные залы	270 360(288) 540 648(756) 1008	18 24 30 36 42	15 15(12) 18 18(21) 24	4,6 6 6 7 7 8 7 8 7 8			15 20 20	6 8 6 8 6 8 6 8
2	Места для зрителей	по заданию на проектирование
3	Бассейны, размеры ванны:
	- основной		25	11,5^х) и более	6	1,2	1,8	хх)
	- для обучения плаванию		10	6	4,2	0,6	0,85	одна группа не более 12 человек

Примечания: 1. Количество и типы залов принимаются в зависимости от вида учреждения, количества учащихся в нем, учебной программы и задач обслуживания населения.

2. В полу, ограждающих и несущих конструкциях спортзалов должны предусматриваться закладные детали и приспособления для крепления оборудования согласно планировочных нормалей этих помещений.

3. Вестибюль-гардероб принимается из расчёта 2 ´ 0,35 м² на 1 место занимающихся в зале (залах) и бассейне и 0,35 м² на 1 зрительское место в зрительном зале.

х) Из расчета 2 м ширины на одну плавательную дорожку, и по 0,75 м вдоль длинной границы ванны.

хх). 0здоровительное плавание и занятие групп общей физической подготовки из расчета 5,5 м² площади воды на одного занимающегося.

Рекомендуется также руководствоваться Справочным пособием к СНиП "Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков искусственным льдом" 1991 г.

В рамке указан индекс функциональных групп см. прил. 6.

Приложение 17

(рекомендуемое)

О СЗ и О Б

СОСТАВ И РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ПЛОЩАДЕЙ ВСПОМОГАТЕЛЬНЫХ ПОМЕЩЕНИЙ ПРИ СПОРТИВНЫХ ЗАЛАХ И БАССЕЙНЕ

		Спортивные залы				Бассейн с ваннами
№№	Помещение	12 ´ 15	18 ´ 15 (12)	24 ´ 15 (12)	36(30)´ ´ 18	25 ´ ´ 11,5	10 ´ 6
		Количество и площадь м (не менее)
1	Раздевальные, вкл. уборные и душевые (см. прилож. 22)	36 2 ´ 18	36 2 ´ 18	72 4 ´ 18	(126)84 (6)4´ 21	¾	¾
2	Инвентарная (снарядная)	12	12	16	32	6	6
3	Помещение хранения уборочного инвентаря	4^х)	4^х)	4^х)	4^х)	8	4
4	Раздевальные для переодевания занимающихся					78^хх) 2 ´ 39	78^хх) 2 ´ 39
	при них:
	шкафы для одежды одноярусные^ххх)					24 2 ´ 12	24 2 ´ 12
	душевые при раздевальных для девочек и мальчиков^хххх)					20 (5´ 2)2	20 (5´ 2)2
	уборные для девочек и мальчиков					8 2 ´ 4	8 2 ´ 4
5	Помещение инструктора-тренера и склад мелкого спортинвентаря^ххххх)	¾	10	10	20	2 ´ 10	12 + 6
6	Помещение медсестры с лабораторией анализа воды					12 2 ´ 6	12 2 ´ 6
7	Бытовые помещения для персонала					9
8	Служебные помещения					12

Примечания: х) Принимается одно на группу залов.

хх) Из расчета 2,6 м на одного учащегося и 15 мест в раздевальной.

ххх) Шкафы размером в плане 60 ´ 30 см одноярусные из расчета 0,8 м² на одно место и 15 мест в раздевальной.

хххх) Одна сетка на 3 занимающихся в смену и 2 м² на одну сетку.

ххххх) Помещение тренера предусматривается с душевой и санузлом.

Состав и площади технических помещений, связанных с обслуживанием бассейна следует принимать по справочному пособию к СНиП "Проектирование бассейнов" 1991 г.

В рамке указан индекс функциональных групп см. прил. 6.

Приложение 18.

(рекомендуемое)

О ХВ

СОСТАВ И РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ПЛОЩАДЕЙ ПОМЕЩЕНИЙ ХУДОЖЕСТВЕННОГО (ЭСТЕТИЧЕСКОГО) ВОСПИТАНИЯ

		Площадь м (не менее)		Число мест
№№	Помещения	на 1 место	на помещение	в помещении
1	Универсальная студия^хх)	¾	144^х)	¾
	подсобное помещение	¾	18 36^х)	¾
	раздевальная		12
2	Кабинет эстетики с полиэкраном^хх)	¾	80	24
	лаборантская		28
3	Кружки и студии специализированные:^ххх)
	живопись, рисунок, скульптура		108 3 ´ 36	8 на каждый предмет
	кинофотостудия	¾	36 54	¾
	класс пения и музыки	2,6		24
	студия хореографии и драмкружка	9		12
	студия прикладного искусства (дизайн)	6		12
4	Универсальные клубные помещения	¾	36	¾
5	Кладовые уборочного инвентаря	¾	18 36^х)	¾
6	Преподавательская	¾	18 24	¾
7	Санузлы	0,15	4 8
8	Вестибюль-гардероб^хххх)	0,35 ´ 1,5

Примечания: х) Число помещений и площадь определяются исходя из назначения студии (изобразительное искусство, хореография, музыка, драмкружок и тд. ).

хх) Предназначаются только для профильных учебных заведений, гимназий.

ххх) Минимальный набор помещений ограничивается п. 3 (изобразительное искусство, музыка и пение, хореография).

Расширенный состав помещений предназначается для профильных школ с гуманитарным направлением и эстетическим развитием учащихся, гимназий.

хххх) По расчету, исходя из суммы принятых помещений.

При студии хореографии и драмкружка предусматриваются раздевальные и костюмерная.

В рамке указан индекс функциональной группы см. прил. 6.

Приложение 19.

(рекомендуемое)

О ТТ

СОСТАВ И РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ПЛОЩАДЕЙ ПОМЕЩЕНИЙ БЛОКА ТЕХНИЧЕСКОГО ТВОРЧЕСТВА

(кружковые помещения)

№	Помещение	Площадь м² (не менее)
№		на 1 место	на помещение
1	Универсальное помещение технического творчества^х)	9
	- лаборантская	¾	18
2	Кабинет-практикум по технике. радиотехническое конструирование	9
3	Физико-техническое творчество	10,5
4	Конструирование малой механизации	26
5	Техническое моделирование, авиамоделирование, автомоделирование, судомоделирование	7,5
6	Архитектура и дизайн	13,5
7	Подсобные	¾	12 18^хх)
8	Кино-фотолаборатория	¾	24 54
9	Преподавательская	¾	12 18
10	Вестибюль-гардероб	0,35 ´ 1,5

Примечания: 1. Площади помещений по пп. 1 6 принимается из расчета 12 мест в кружке.

2. Минимальное число помещений для школы ¾ одно - два помещения по п. 1 и п. 7.

3. Расширенный состав помещений (пп. 2 - 6) предназначен для лицеев и школ с техническим профилем обучения (уточняются заданием на проектирование).

х) В помещение две зоны: кружка по п. 5 и мастерской.

хх) Число определяется заданием на проектирование.

В рамке указан индекс функциональной группы см. прил. 6.

Приложение 20.

(рекомендуемое

О БО

СОСТАВ И РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ПЛОЩАДЕЙ ПОМЕЩЕНИЙ ДЛЯ БИОЛОГО-ОПЫТНИЧЕСКОЙ ДЕЯТЕЛЬНОСТИ

(кружковые помещения)

№	Помещение	Площадь м² (не менее)		Число мест в
№		на 1 место	на помещение	помещении
1	Кружок юннатов помещение для опытной работы	¾	36^х)	¾
	- лаборантская		18
2	Биохимическая лаборатория	5,6 11,3		12
3	Лаборатория биологических наблюдений и экспериментов	5,6 11,3		12
4	Кабинет краеведения (Помещение клуба краеведения и туризма)	4,5 7,2		8 12
5	Кабинет экологии	4,5		8 12
6	Кабинет сельскохозяйственной техники	9
	- лаборантская		18
7	Теплица с зооуголком		170 240
8	Теплица-оранжерея^хх)		270
9	Зимний сад^ххх)	¾		¾
10	Зооуголок, зоопавильон^хх)	¾	72 144	¾
11	Помещение хранения малогабаритной сельхозтехники	¾	108 240^ххх)	¾
12	Преподавательская	¾	12 24	¾
13	Подсобные и обслуживающие помещения, хранение садово-огородного инвентаря, удобрений		50^ххх)
14	Вестибюль-гардероб	0,35 ´ 1,5		по расчету
15	Гардероб сменной одежды	0,15

Примечания: х) Базовый элемент для кружка юннатов. Принимается от 2 до 4 помещений на здание.

хх) Предусматривается на земельном участке школы, число мест в теплице-оранжерее и зоопавильоне не учитывается.

ххх) По заданию на проектирование, но не менее указанной площади.

В рамке указан индекс функциональной группы см. прил. 6.

Приложение 21.

(рекомендуемое)

О СК

СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ КУХОННОГО БЛОКА С ПОДСОБНЫМИ ПОМЕЩЕНИЯМИ

№№	Помещения	Условный тип общеобразовательного учреждения по числу классных групп
		9 12	14 24	30 40
		площадь м² (не менее)
1	Горячий цех		40^х)	62^х)
2	Холодный цех	35^х)		10^х)
3	Помещение для резки хлеба		10^х)	6^х)
4	Доготовочный цех	¾	¾	9
5	Мясной цех	9	17	18
6	Рыбный цех
7	Овощной цех	6	10	11
8	Моечная столовой посуды	18	30	30
9	Моечная кухонной посуды		8	10
10	Моечная полуфабрикатной тары	12	4	4
11	Охлаждаемая камера для хранения:
	- молочных продуктов	6	6	10
	- рыбы	6	6	6
	- мяса
	- пищевых отходов	¾	6	6
12	Кладовая сухих продуктов	8	10	12
13	Кладовая овощей	8	13	15
14	3агрузочная-тарная	8	12	16
15	Бельевая, гардеробная персонала, душевые, уборные	11	13	18

Примечания: 1. Состав рассчитан на приготовление пищи из сырья.

2. При ориентации школы на снабжение из школьно-базовой столовой состав кухонного блока с подсобными помещениями может быть сокращен.

х) Уточняются с учетом размещения технологического оборудования.

В рамке указан индекс функциональной группы см. прил. 6.

Приложение 22.

(обязательное)

РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ПЛОЩАДЕЙ САНИТАРНЫХ УЗЛОВ И КОЛИЧЕСТВО САНИТАРНЫХ ПРИБОРОВ

№№	Помещения	Единица измерения	Площадь м²	Расчетное количество санитарных приборов
1	Уборные и умывальные для учащихся:
	- девочек	1 уч-ся	0,15	1 унитаз на 20 девочек, 1 умывальник на 30 девочек
	- мальчиков	1 уч-ся	0,15	1 унитаз на 30 мальчиков, 0,5 лоткового писсуара на 40 мальчиков, 1 умывальник на 30 мальчиков
2	Уборные и умывальные для персонала (индивидуальные)	2 сан. узла	3	1 унитаз, 1 умывальник
3	Кабина личной гигиены женщин (для персонала)	1 кабина	3	1 гигиенический душ, 1 унитаз, 1 умывальник
4	Уборные и умывальные при актовом зале лекционной аудитории в блоке общешкольных помещений	2 сан. узла (женский и мужской)		см. приложение 14 п. 8
5	Уборные и душевые при раздевальных спортзалов	1 раздевальная	2 4	1 унитаз, 1 умывальник, 2 душевые сетки
6	Уборные и душевые для персонала столовой	1 сан. узел и 1 душевая	¾	1 унитаз, 1 умывальник, 1 душевая сетка
7	Кабина личной гигиены для девочек	1 кабина	3	1 гигиенический душ, 1 унитаз и 1 умывальник на 1 кабину, 1 кабина на 70 девочек

Примечание: В учебных мастерских следует предусматривать по 3 раковины.

Приложение 23.

(обязательное)

УРОВНИ ОСВЕЩЕННОСТИ ПРИ ИСКУССТВЕННОМ ОСВЕЩЕНИИ ПОМЕЩЕНИЙ

		Уровни освещенности, лк
№№	Наименование помещения	при люминесцентных лампах	при лампах накаливания
1	Классные комнаты, учебные	300	150
	кабинеты, лаборатории, практикумы	(на плоскости учебных столов)
2	Кабинет черчения	500	300
3	Мастерские по обработке металла	600	¾
		(при комбинированном освещении 1000 лк, с долей от общего освещения не менее 50 %)
4	Мастерские по обработке дерева	500	¾
5	Швейные мастерские	600
6	Изостудия	300 400 на мольбертах	200 300 на мольбертах
7	Зрительные залы	300	150
8	Спортивные залы и бассейн	200 (на полу)	100
9	Кабинет врача	200	100
10	Рекреации	150	75
11	Вестибюль	100	50

Примечания: На земельном участке школы среднюю горизонтальную освещенность следует принимать по табл. 13 СНиП 23-05-95.

Приложение 24.

(рекомендуемое)

ОРИЕНТАЦИЯ ОКОН УЧЕБНЫХ ПОМЕЩЕНИЙ ПО СТОРОНАМ СВЕТА

№№ пп	Помещения	оптимальный	допустимый
1	Классные	от 65° до 200°	не более 25 % от 200° до 295°
2	Кабинеты, лаборатории (кроме указанных в пп. 3 и 4 настоящей таблицы))	от 65° до 200°	не более 75 % от 200° до 65°
3	Кабинеты черчения и изобразительных искусств, кб. информатики и вычислительной техники	от 300° до 60°	от 60° до 105° и от 255° до 300°
4	Лаборатория биологии	от 150° до 210°	от 90° до 150° и от 210° до 270°
5	Спальные-игровые	от 50° до 310°

Примечания: 1. Для ограничения перегрева помещений следует предусматривать солнцезащиту при ориентации окон, обращенных на азимуты 90 160° и 260 275°.

2. В случае устройства для основных помещений школы (классов и классов-кабинетов) наряду с боковым верхнего естественного освещения, допускается любая ориентация здания по сторонам света.

Приложение 25.

(обязательное)

РАСЧЕТНАЯ ТЕМПЕРАТУРА ВОЗДУХА И КРАТНОСТЬ ОБМЕНА ВОЗДУХА В ПОМЕЩЕНИЯХ

№	Помещения	Расчетная температура	Кратность обмена воздуха в 1 час
№		воздуха, ° С	приток	вытяжка
1	2	3	4	5
1	Классные помещения,	18	16 м³ /ч на 1 чел
	учебные кабинеты,	с обычным остеклением
	лаборатории	21
		с ленточным остеклением
2	Учебные мастерские	15	20 м³ /ч на 1 чел
3	Студия живописи, рисунка, скульптуры	18	20 м³ /ч на 1 чел
4	Актовый зал лекционная аудитория, класс пения и музыки клубная комната	18	20 м³ /ч на 1 чел
5	Учебно-спортивные залы, студия хореографии	15	80 м³ /ч на 1 чел
6	Учительская, кружковые помещения	18	¾	1,5
7	Библиотека, кабинеты администрации, комнаты отдыха	18	¾	1
8	Кабинет врача (медицинская комната)	22	¾	1,5
9	Рекреационные помещения	16	¾	¾
10	Душевые	25	¾	5
11	Раздевальные:
	при спортивном зале	20	¾	1,5
	при душевых	22	В объеме вытяжки из душевых
12	Уборные	18	50 м³ /на 1 унитаз 25 м3/на 1 писсуар
13	Умывальные в отдельном помещении	22	¾	1
14	Гардеробные и кладовые одежды и обуви	16	¾	1,5
15	Вестибюль	16
16	Столовая:
	горячий цех	5	По расчету
		в нерабочее время
	Цехи холодный, доготовочный, мясной, рыбный, овощной	16	3	4
	Моечная столовой и кухонной посуды	20	4	6
	Кладовая овощей	5	¾	2
	Кладовая сухих продуктов	12	¾	2
	Загрузочная тарная	16	¾	¾
	Обеденный зал	16	см. п. 5.8
17	Киноаппаратная	16	по объему вытяжки от кинопроекторов
18	Фотолаборатория, кинофотолаборатория, технический центр	18	¾	2
19	Уголок живой природы	¾	¾	5

Примечания: 1. При расчете систем воздушного отопления тепловыделения от одного учащегося в учебном помещении следует принимать 70 Вт и влаговыделения 45 г/ч.

2. В классных помещениях для I -I У классов и в угловых кабинетах, комнатах отдыха (спальнях-игровых) расчетную температуру воздуха следует принимать на 2 ° С выше указанной в таб.

3. Объем удаляемого воздуха от вытяжного химического шкафа следует принимать в количестве 1100 м³ /ч.

4. Клееварки должны быть оборудованы местной вытяжкой и несгораемыми укрытиями, локализующими тепловыделение.

Приложение 26.

(рекомендуемое)

ОРГАНИЗАЦИЯ ПРОСТРАНСТВА, РАЗМЕЩЕНИЕ МЕБЕЛИ И ОБОРУДОВАНИЯ КЛАССА-КАБИНЕТА ДЛЯ ФРОНТАЛЬНЫХ (рис. 1), ФРОНТАЛЬНО-ГРУПОВЫХ (рис. 2) И ГРУППОВЫХ (рис. 3) ФОРМ ВЕДЕНИЯ УРОКА.

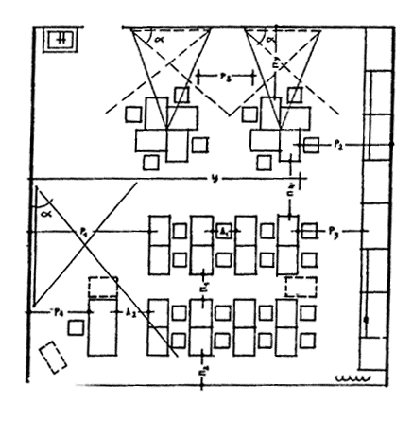

Рис. 1. КЛАСС-КАБИНЕТ С ФРОНТАЛЬНЫМИ ЗАНЯТИЯМИ

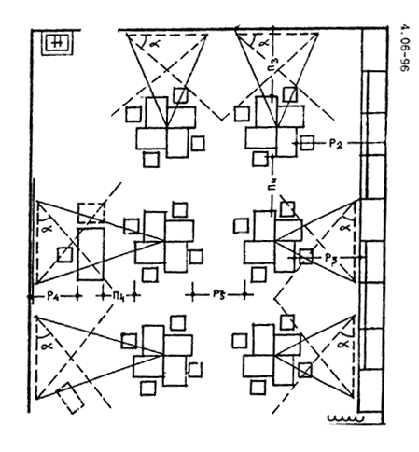

Рис. 2. КЛАСС-КАБИНЕТ С ФРОНТАЛЬНЫМИ И ГРУППОВЫМИ ЗАНЯТИЯМИ

Рис. 3. КЛАСС-КАБИНЕТ С ГРУППОВЫМИ ЗАНЯТИЯМИ

ТСН 31-306-96 (МГСН 4.06-96), часть 4

Строительный каталог
