Пособие к МГСН 2.02-97, часть 2



3. 8. Уплотнение швов, стыков и проемов



Радонозащитная способность хорошо изолированной ограждающей конструкции может быть практически сведена к нулю при наличии в ней неуплотненных швов, стыков и технологических проемов. В общем случае при проектировании сетей инженерных коммуникаций необходимо стремиться к тому, чтобы число таких проемов в направлении возможного движения радона от источника в помещения было минимальным.


При устройстве герметизируемых стыков элементов ограждающих конструкций, а также узлов их пересечения трубами, кабелями и т. п. следует учитывать неизбежность подвижки элементов вследствие температурных деформаций и осадки. Узлы пересечения должны быть доступны для контроля и ремонта в процессе эксплуатации, а уплотнение зазоров в узлах должно производиться нетвердеющими или упругими материалами (рис. 8, 9, 10).

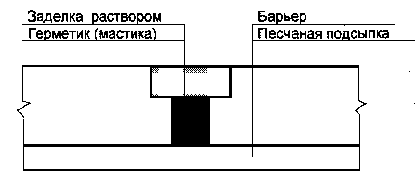

Рис. 8. Герметизация стыка (технологического шва) между железобетонными

плитами радонозащитного барьера



Рис. 9. Герметизация узла пересечения перекрытия трубой

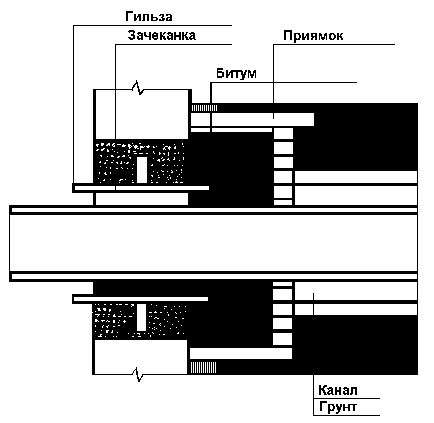

Рис. 10. Герметизация узла ввода-вывода трубопровода в здание



Приложение 1


Перечень рекомендуемых сочетаний технических решений противорадоновой

защиты (порядок расположения в таблице - от менее эффективных

к более эффективным)




NN пп


Типы технических решений и их сочетания




Элементы конструкции

или оборудование


1


Естественная вентиляция подвальных помещений



вентиляционные проемы в цокольных стенах, обеспечивающие кратность воздухообмена в зимнее время не менее 0, 5


2


Принудительная вентиляция подвальных помещений



система принудительной приточно-вытяжной вентиляции, обеспечивающие кратность воздухообмена в зимнее время не менее 1, 0


3


Покрытие


защитный слой из бетона, защитный слой из цементно-песчаного раствора, покрытие из мастичного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка



4


Мембрана


защитный слой из бетона, защитный слой из цементно-песчаного раствора, 1-2 слоя рулонного гидроизоляционного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка



5


Барьер


сплошная монолитная плита из трещиностойкого железобетона, бетонная подготовка, песчаная подсыпка



6


Барьер + покрытие


сплошная монолитная плита из трещиностойкого железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя мастичного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка



7


Барьер + мембрана


сплошная монолитная плита из трещиностойкого железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя рулонного гидроизоляционного материала, выравнивающий слой из цементно-песчаного раствора, бетонная подготовка



8


Барьер + мембрана (покрытие) + коллектор радона + депрессия коллектора путем естественной вытяжки почвенного газа



сплошная монолитная плита из монолитного железобетона, защитный слой из цементно-песчаного раствора, 2-3 слоя рулонного гидроизоляционного материала (или обмазочного материала), выравнивающий слой из цементно-песчаного раствора, стяжка из тощего бетона, слой гравия + вытяжные трубы, песчаная подсыпка


9


то же + депрессия коллектора путем принудительной вытяжки почвенного газа



то же + вентиляционное оборудование




Приложение 2


Перечень мастичных и пропиточных изоляционных материалов, рекомендуемых

для устройства радоноизолирующих покрытий и пропиток


Наименование

материала



Технические

Условия


ВЕНТА-У



21-5744710-512-91 с изм. 1-3


БИТУРЭЛ



5775-001-17187585-95


ГИКРОМ



5770-004-23463180-94


ГИДРОФОР



5775-024-17187505-95


ПОЛИКРОВ-М



5775-003-11313564-96


АРНИС



5770-002-23463180-93


БЭЛАМ



5770-001-23463180-93


УНИКС



5770-003-23463180-94


БЛЭМ-20



21-27-76-88


МАГ-1



21-4228-06-93


МАГ-2



21-1115-55-93


Состав радоноизоляционный пленкообразующий марки РИ-Л



экспериментальный


Состав радонозащитный пропиточный марки РЗ-ПС



экспериментальный


Состав радонозащитный пропиточный марки РЗ-Л



экспериментальный




Приложение 3


Перечень рулонных изоляционных материалов, рекомендуемых для устройства радоноизолирующих мембран



Наименование материала



Технические

Условия


способ укладки


Днепрофлекс



5774-531-00284718-95


наплавление


Бикроэласт



5774-541-00284718-96


наплавление


Бикапол



5774-002-17187505-95


наплавление


Бикропласт



5774-001 -00287852-96


наплавление


Атаклон



5774-545-00284718-96


наплавление


Изоэласт



5774-007-05766480-96


наплавление


Изопласт



5774-005-05766480-95


наплавление


Филизол



5774-002-04001232-94


наплавление


Люберит



5770-001-18060333-95


наплавление


Термпофлекс



5770-544-00284718-96


наплавление


Стекломаст термопластичный



5744-543-00284718-95


наплавление


Кровлелон



95-25048396-054-93


приклеивание


Кровлелен



21-5744710-520-92


приклеивание


Элон



21-5744710-514-92


приклеивание


Бутилон



21-5744710-504-91


приклеивание


Поликров



5775-002-11313564-96


приклеивание




Приложение 4


ОСНОВНЫЕ ПОНЯТИЯ



Радон - общее название газообразных радионуклидов уранового (Rn-222 (радон)) и ториевого (Rn-220 (торон)) рядов. Rn-222 и Rn-220 являются продуктами распада природных радионуклидов земного происхождения Ra-226 и Ra-224, соответственно. Присутствие этих элементов и их дочерних продуктов распада в воздухе обуславливает внутреннее облучение человека.


Противорадоновая защита - техническое мероприятие, предпринятое с целью снижения содержания радона в воздухе помещения.


Система противорадоновой защиты здания - совокупность технических мероприятий, предпринятых с целью снижения содержания радона в воздухе помещений здания. Данная система может включать в себя подсистемы. Например, подсистемы: вентиляции, разрежения.


Депрессия (разрежение) - создание в некотором объеме пространства давления ниже, чем атмосферное.



ВВЕДЕНИЕ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1. 1. Источники радона

1.2. Механизмы и пути поступления радона в здание

Рис. 1. Основные пути поступления радона в здание

1.3. Состояние проблемы противорадоновой защиты зданий

1.4. Основные принципы противорадоновой защиты

1. 5. Организация работ

2. СПОСОБЫ ПРОТИВОРАДОНОВОЙ ЗАЩИТЫ

2. 1. Пассивная и активная системы защиты

2.2. Классификация типов технических решений

2. 3. Выбор типа противорадоновой защиты

3. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ

3.1. Вентилирование помещений

3.2. Пропитка

Рис. 2. Пропиточная противорадоновая изоляция грунтового пола подполья

3. 3. Покрытие

Рис. 3. Радоноизолирующее покрытие подвального пола

3. 4. Мембрана

Рис. 4. Радоноизолирующая мембрана в подвальном перекрытии

3. 5. Барьер

Рис. 5. Радонозащитный барьер в виде фундаментной плиты

3. 6. Коллектор радона

Рис. 6. Коллектор радона, мембрана, барьер

Рис. 7. Камера для сбора радона

3. 7. Депрессия грунтового основания

3. 8. Уплотнение швов, стыков и проемов

Рис. 8. Герметизация стыка (технологического шва) между железобетонными плитами радонозащитного барьера

Рис. 9. Герметизация узла пересечения перекрытия трубой

Рис. 10. Герметизация узла ввода-вывода трубопровода в здание

Приложение 1. Перечень рекомендуемых сочетаний технических решений противорадоновой защиты (порядок расположения в таблице - от менее эффективных к более эффективным)

Приложение 2. Перечень мастичных и пропиточных изоляционных материалов, рекомендуемых для устройства радоноизолирующих покрытий и пропиток

Приложение 3. Перечень рулонных изоляционных материалов, рекомендуемых для устройства радоноизолирующих мембран

Приложение 4. ОСНОВНЫЕ ПОНЯТИЯ
