ВСН 006-89, часть 11

Таблица 1


Толщина основного металла , мм

Ширина рабочей части образца , мм

Ширина захватной части образца ,мм


Длина рабочей части образца , мм

Общая длина образца , мм

До 6

15 ±0,5

25

50


Более 6 до 10


20 ±0,5

30

60

где - длина захватной части образца; устанавливается в зависимости от конструкции испытательной машины

Более 10 до 25


25 ±0,5

35

100

Более 25 до 50


30 ±0,5

40

160


Примечание. Образцы следует испытывать при скорости нагружения не более 15 мм/мин.


5.2.6. При неудовлетворительных показателях механических свойств образцов производят испытания на удвоенном числе образцов, вырезанных из повторно сваренного стыка.

Для труб диаметром 57-89 мм:

5.2.7. 3 стыков на растяжение и 3 стыков на сплющивание.

5.2.8. Форма образцов для испытания на растяжение должна соответствовать типу ХVIII ГОСТ 6996-66 со снятым усилением снаружи и изнутри трубы (рис.3).


Рис.3. Эскизы трубчатых образцов для испытаний на растяжение по ГОСТ 6996-66:

а - тип ХVIII для труб одинаковых диаметров; б - тип XIX для труб разных диаметров; и - диаметры труб


5.2.9. Форма образцов для испытания на сплющивание должна соответствовать типу XXX ГОСТ 6996-66 со снятым усилением снаружи и изнутри трубы (рис.4).



Рис.4. Эскиз трубчатого образца типа XXX для испытания на сплющивание по ГОСТ 6996-66:

- диаметр труб; - направление приложения сжимающей нагрузки; - величина просвета между сжимающими плитами; - длина образца


5.2.10. Временное сопротивление разрыву сварного соединения должно быть не меньше нормативного значения временного сопротивления разрыву металла труб.

5.2.11. Испытание на сплющивание производят путем деформации образцов под прессом сжимающей нагрузкой, обязательным условием проведения испытания является плавность нарастания усилия на образец. Испытания проводят со скоростью не более 15 мм/мин. Шов должен располагаться по оси приложения сжимающей нагрузки.

5.2.12. Величина просвета между сжимающими поверхностями при появлении первой трещины на поверхности образца должна быть не менее 20 мм. Появление надрывов длиной до 5 мм по кромкам и на поверхности образца, не развивающихся дальше в процессе испытания, браковочным признаком не является.

5.2.13. Результаты механических испытаний определяют как среднее арифметическое результатов, полученных при испытании 3 образцов. Допускается снижение результатов испытаний для одного образца на 10% ниже нормативного требования, если средний арифметический результат отвечает нормативным требованиям.

5.2.14. При неудовлетворительных механических свойствах испытанных образцов испытания проводятся на их удвоенном числе.

6. При положительных результатах испытаний допускного стыка сварщику-оператору предоставляют право ведения сварочно-монтажных работ при сооружении трубопровода. Если результаты неудовлетворительные, то сварщик-оператор считается не выдержавшим испытания.

7. К индукционной пайке стыков трубопроводов допускается оператор-паяльщик, прошедший соответствующую подготовку по основам индукционной пайки стыков труб и правилам работы на комплексе оборудования. По окончании обучения и сдачи экзамена оператору-паяльщику выдается удостоверение, подтверждающее усвоенный объем знаний и дающее право на проведение работ по индукционной пайке стыков промысловых трубопроводов. При неудовлетворительном качестве работ оператор-паяльщик проходит переаттестацию.

8. К сварке вращающейся дугой (СВД) трубопроводов допускаются операторы, прошедшие соответствующую подготовку и имеющие право работы на оборудовании для СВД.

9. Перед началом сварки трубопровода диаметром 32-60 мм оператор СВД должен сварить 6 допускных стыков в условиях, тождественных с условиями сварки трубопровода.

10. При сварке допускных стыков проверяется:

умение оператора проверить техническое состояние установки и настроить ее на режим сварки;

умение оператора установить и устранить причину, вызвавшую недопустимые отклонения параметров режима сварки, при автоматическом прерывании процесса сварки регулятором напряжения.

11. Допускные стыки проверяют:

визуально по внешнему виду и геометрическим размерам стыка;

по результатам механических испытаний.

12. При визуальном контроле определяют соответствие величины усиления шва и смещения требованиям п.24.

13. Из 6 допускных стыков 3 стыка испытывают на растяжение и 3 стыка - на сплющивание. Механические испытания проводят в соответствии с ГОСТ 6996-66.

14. Временное сопротивление разрыву сварного соединения, определенное на образцах типа ХVIII по ГОСТ 6996-66 (см. рис.3,а) со снятым усилением снаружи трубы, должно быть не меньше минимального нормативного значения временного сопротивления разрыву металла труб. В этом случае в формулу подсчета временного сопротивления вводят значение площади сечения трубы вне шва (если при испытаниях на растяжение концы труб сплющивают для зажима в разрывной машине, расстояние от оси шва до начала сплющенного участка должно быть не менее 2).

15. Испытание на сплющивание производят на образцах типа XXX ГОСТ 6996-66 (см. рис.4) со снятым усилением снаружи и изнутри трубы. При испытании образца сварной шов располагают по оси приложения сжимающей нагрузки, как показано на рис.4. Обязательным условием проведения испытания является плавность нарастания усилия на образец. Скорость нагружения не должна превышать 15 мм/мин.

16. Результаты испытаний на сплющивание по п.28 характеризуются величиной просвета между сжимающими плитами при появлении первой трещины на поверхности образца. Величина просвета для труб диаметром 32 мм должна быть не более 3; для труб диаметром 57-60 мм - не более 4( - толщина стенки трубы в мм). Появление надрывов длиной до 5 мм по кромкам и на поверхности образца, не развивающихся дальше в процессе испытания, браковочным признаком не является.

17. Результаты механических испытаний определяют как среднее арифметическое результатов, полученных при испытании 3 образцов. Если средний арифметический результат отвечает нормативным требованиям, допускается снижение результатов испытаний для одного образца на 10% ниже нормативного требования.

18. При неудовлетворительных механических свойствах испытанных образцов испытания проводятся на их удвоенном числе. В случае получения при повторном испытании неудовлетворительных результатов оператор признается не выдержавшим испытание.

19. При положительных результатах испытаний допускных стыков оператору предоставляется право ведения СВД при сооружении трубопровода.



Приложение 7

Обязательное

НАСТРОЙКА СВАРОЧНОЙ МАШИНЫ ДЛЯ СТЫКОВОЙ

ЭЛЕКТРОКОНТАКТНОЙ СВАРКИ


1. В наладочном режиме проверяют правильность работы механической и электрической части машины в соответствии с инструкцией по ее эксплуатации.

2. По секундомеру проверяют настройку командных приборов. В случае отклонения от заданного цикла (см. табл. 36-40) производят подстройку командных приборов в соответствии с инструкцией по их эксплуатации.

3. По вольтметру проверяют первичное напряжение на сварочном трансформаторе.

4. По диаграмме записи перемещения и по замеру линейкой непосредственно на машине сопоставляется величина оплавления, осадки и их скорость.

5. Скорость перемещения подвижной части машины при форсировке проверяют по прибору записи перемещения в соответствии с методикой регистрации и расшифровки параметров процесса, изложенной в настоящем приложении.

6. Отсутствие проскальзывания проверяют путем зажатия обеих половин сварочной машины в одной трубе и включения осадки при выключенном трансформаторе. В этом случае не должно быть зарегистрировано перемещение подвижной части машины. Наличие перемещения свидетельствует о проскальзывании.

7. При сварке проверяют чувствительность схемы коррекции. Если после нескольких колебаний устанавливается устойчивое оплавление, значит чувствительность схемы обратной связи по току оплавления (коррекция) отрегулирована правильно. При недостаточной чувствительности схемы коррекции происходит "залипание" стыка. При чрезмерной чувствительности процесс протекает неустойчиво, колебательно. Следует подобрать необходимую чувствительность схемы коррекции.

8. При сварке производят контроль основных параметров режима по диаграммам регистрирующего прибора в соответствии с методикой регистрации и расшифровки параметров и сравнение их с данными режима сварки, приведенными в табл.36-40. Контролю подлежат следующие параметры:

первичное напряжение сварочного трансформатора;

сварочный ток;

перемещение подвижной части машины в процессе оплавления и осадки;

скорость оплавления.

Перерывов в протекании тока или коротких замыканий в момент форсировки не должно быть (за исключением начального периода оплавления, когда во время оплавления фасок допускаются кратковременные (до 2-3 с) замыкания торцов, при которых скорость подачи снижается до нуля и возможно реверсирование подвижной части машины).


МЕТОДИКА

регистрации и расшифровки параметров процесса

стыковой сварки оплавлением


Качество сварного соединения, выполненного стыковой сваркой оплавлением, определяется тепловым состоянием соединяемых труб, защитой от окисления соединяемых поверхностей и пластической деформацией торцов, в результате которой образуется сварное соединение. Необходимые значения указанных критериев обеспечиваются определенным сочетанием технологических параметров сварки. Многолетний опыт эксплуатации оборудования при сварке магистральных и промысловых трубопроводов, а также в других отраслях народного хозяйства свидетельствует о том, что появление дефектов в стыке прямо связано с отклонениями технологических параметров процесса от заданных величин.

Так как основные параметры стыковой сварки оплавлением, влияющие на качество соединения, программируются, то, регистрируя их отклонения от заданных значений, можно оценить качество.

В соответствии с технологической инструкцией в процессе сварки фиксируются следующие параметры: напряжение и ток в первичной цепи сварочного трансформатора, перемещение подвижного зажима сварочной машины, по которому определяют величины и скорости оплавления и осадки, напряжение на якоре двигателя редуктора следящего золотника.

Основные технологические параметры процесса записывают на электромеханических самопишущих многоканальных приборах переносного типа. Запись напряжения в первичной цепи сварочного трансформатора в процессе сварки представляет собой непрерывную пульсирующую кривую 4 (рис.1) и характеризует работу электростанции. По записи напряжения определяют стабильность и величину напряжения в процессе оплавления и начальной стадии осадки.

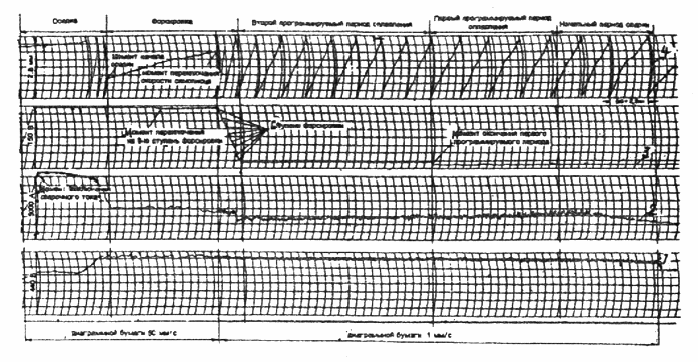

Рис.1. Диаграмма записи параметров сварки

Запись тока, протекающего в первичной цепи сварочного трансформатора, также представляет собой непрерывную пульсирующую кривую 3 с плавным увеличением абсолютного значения тока до момента осадки и резким его увеличением в процессе осадки под током. По кривой изменения тока контролируют перерывы в его протекании, характеризуемые провалами на кривой, и короткие замыкания, характеризуемые резким подъемом на кривой, в процессе оплавления и форсировки, а также определяют длительность осадки под током, которая равна разнице между временем до отключения тока и временем до начала осадки.

Запись перемещения подвижного зажима сварочной машины в процессе оплавления и осадки представляет собой пилообразную кривую 1, расстояние между вершинами зубьев которой соответствует одному полному обороту датчика и равно определенной величине.

Запись напряжения на якоре двигателя редуктора следящего золотника представляет собой кривую со ступеньками 2, которые появляются в момент изменения скорости перемещения подвижной части сварочной машины.

Для определения истинных значений параметров по записи на диаграммной ленте необходимо знать ее масштаб, т.е. зависимость между величиной перемещения пера пишущего устройства в миллиметрах и величиной сигнала. Масштаб записи тока и напряжения в первичной цепи сварочного трансформатора и напряжения на якоре двигателя редуктора следящего золотника устанавливается на заводе-изготовителе сварочной машины. Регулировка и изменение масштаба записи параметров процесса на трассе не допускаются. При этом полное отклонение пера самописца при записи напряжения соответствует 440 В, тока - 5000 А, напряжения на якоре двигателя редуктора следящего золотника - 150 В, а масштабы соответственно равны 11 В/мм, 125 А/мм и 3,75 В/мм. Зависимость между напряжением на якоре двигателя редуктора следящего золотника и скоростью перемещения подвижного зажима сварочной машины прилагается к инструкции по эксплуатации на каждую сварочную машину. Расстояние между вершинами зубьев пилообразной кривой записи перемещения при использовании обычных реостатных датчиков равно 2,8 мм.

Нахождение истинных значений параметров, зафиксированных регистрирующим устройством, называется расшифровкой. Прежде чем начать расшифровку, необходимо на диаграммной ленте выделить характерные этапы процессов оплавления и осадки в соответствии с технологической инструкцией. Такими этапами являются:

начальный период сварки при оплавлении косых торцов, который выполняется оператором вручную;

первый программируемый по командному аппарату период оплавления;

форсировка, которая представляет собой постепенное повышение скорости оплавления;

осадка.

Указанные этапы легко выделяются с помощью кривой записи напряжения на якоре двигателя редуктора следящего золотника.

Время протекания процессов оплавления, форсировки и осадки, а также и их скорости существенно различаются, поэтому для удобства последующей расшифровки и повышения точности определения параметров запись проводят при различных скоростях лентопротяжного механизма регистрирующего устройства. Так, регистрация параметров в процессе оплавления осуществляется на скорости 1 мм/с, а на последней ступени форсировки и осадки - 50 мм/с. Переключение скорости осуществляется автоматически на 8-й ступени форсировки. Это позволяет более точно определить длительность 9-й ступени форсировки (длительность оплавления с конечной скоростью) и величину конечной скорости оплавления.

Для перевода линейных величин на диаграммной ленте, выраженных в миллиметрах, в соответствующие временные параметры, выраженные в секундах, необходимо измеренные на диаграммной ленте отрезки (в мм) разделить на скорость лентопротяжного механизма.

Припуск на оплавление определяется умножением числа оборотов датчика на 2,8 мм. Скорость оплавления определяется делением полученного значения припуска на время оплавления.

Для определения продолжительности различных этапов сварки поступают следующим образом. На кривой записи напряжения на якоре двигателя следящего золотника находят момент окончания первого программируемого по командному аппарату периода оплавления, характеризующийся наличием первой ступеньки на кривой, свидетельствующей об увеличении скорости оплавления. От этой точки откладывают в направлении к началу процесса отрезок, равный времени первого программируемого по командному аппарату периода оплавления. Это время задано технологической инструкцией. Конец этого отрезка и будет точкой, в которой закончился начальный период сварки и начался первый программируемый период оплавления. Длительность остальных этапов оплавления определяется последовательно по моменту появления ступеньки на кривой напряжения на якоре двигателя следящего золотника.

Окончание форсировки и начало осадки определяют уже на канале записи перемещения подвижной части сварочной машины по резко изменяющейся скорости ее движения.

После завершения работы по выделению этапов на диаграммной ленте приступают к определению характерных для каждого этапа параметров процесса (см. рис.1).

При расшифровке начального периода сварки, в процессе которого происходит оплавление косых торцов, определяют время оплавления, припуск на оплавление, скорость оплавления, величину напряжения в первичной цепи сварочного трансформатора, наличие коротких замыканий или перерывов в протекании тока. Для получения времени оплавления на начальном периоде сварки необходимо на диаграммной ленте на кривой записи сварочного тока измерить отрезок от точки появления первых пульсаций тока до предварительно определенной ранее точки окончания этого этапа сварки. Припуск на оплавление устанавливают по числу полных оборотов датчика перемещения, затем определяют скорость оплавления.

При расшифровке первого программируемого по командному аппарату периода оплавления определяют припуск на оплавление, скорость оплавления, величину напряжения, наличие перерывов в протекании тока и коротких замыканий. Методика их определения ничем не отличается от изложенной выше. При этом время оплавления на этом этапе принимается то, которое было принято для определения его начала.

При расшифровке второго программируемого по командному аппарату периода оплавления определяют те же параметры, что и при расшифровке первого периода. Кроме того, по кривой записи напряжения на якоре двигателя редуктора следящего золотника устанавливают время этого периода. Для этого на диаграмме измеряют отрезок от точки, в которой на кривой записи напряжения находится первая ступенька повышения скорости оплавления на этапе форсировки. Все остальные параметры этого этапа определяют так же, как и ранее.

При расшифровке этапа форсировки находят время повышения скорости оплавления, длительность оплавления с конечной скоростью, конечную скорость оплавления, величину напряжения первичной цепи сварочного трансформатора, наличие перерывов в протекании сварочного тока и коротких замыканий. Для получения времени повышения скорости оплавления измеряют на диаграмме кривой записи напряжения на якоре двигателя редуктора следящего золотника отрезок от точки, где начинается первая ступенька повышения скорости, до момента переключения скорости самописца, который определяют по кривой записи перемещения подвижной части сварочной машины. Поскольку переключение скорости лентопротяжки осуществляется на 8-й ступени форсировки, то дополнительно на кривой записи напряжения на якоре двигателя редуктора следящего золотника измеряют отрезок от точки, где произошло переключение скорости лентопротяжного механизма, до ступеньки, характеризующей переключение на 9-ю ступень форсировки. Полученное время прибавляют к времени повышения скорости оплавления до момента переключения скорости лентопротяжки и таким образом получают общую длительность повышения скорости оплавления.

Длительность оплавления с конечной скоростью определяют измерением отрезка на диаграммной ленте от начала 9-й ступени форсировки, устанавливаемого по ступеньке на кривой напряжения на якоре двигателя редуктора, до момента начала осадки, определяемого по кривой записи перемещения.

Конечную скорость оплавления находят по диаграмме записи перемещения. Для вычисления значения скорости на записи перемещения (рис.2) определяют момент начала осадки (точка А). От этой точки проводят горизонтальную линию в сторону начала процесса сварки до пересечения с кривой записи перемещения в аналогичной точке на предыдущем обороте датчика перемещения (точка Б). Таким образом, между точками А и Б движок датчика сделал один оборот, а расстояние, пройденное при этом подвижной частью машины, равно 2,8 мм. Измерив расстояние между точками А и Б и разделив его на скорость лентопротяжки, которая равна 50 мм/с, получают время одного оборота датчика. Конечную скорость оплавления устанавливают путем деления 2,8 мм на полученное время.

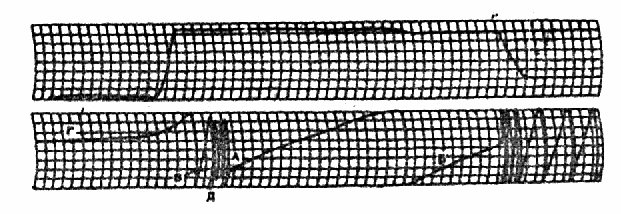

Рис.2. Конечный этап диаграммы записи параметров сварки


При расшифровке этапа осадки определяют длительность протекания сварочного тока в процессе осадки, величину и скорость осадки. Длительность протекания сварочного тока в процессе осадка определяют по кривой изменения сварочного тока, для чего измеряют отрезок от момента начала осадки до момента выключения сварочного тока.

Величину осадки устанавливают по кривой записи перемещения. Для этого на данной кривой определяют момент начала осадки (точка А на рис.2). От точки А в сторону окончания процесса осадки отсчитывают число полных оборотов датчика перемещения (точка В). На этом участке величина осадки будет равна произведению числа полных оборотов датчика на 2,8 мм (· 2,8). К этой величине необходимо добавить и величину осадки, зафиксированную на участке от точки В до точки Г, в которой запись перемещения становится горизонтальной, что свидетельствует о полной остановке подвижной части сварочной машины. Величина вычисляется интерполированием, исходя из того, что полный размах по вертикали записи перемещения соответствует 2,8 мм хода подвижной части сварочной машины. Таким образом, величина осадки будет равна сумме двух найденных выше величин .

Скорость осадки определяется на первых двух оборотах датчика перемещения или на первых 5,6 мм хода подвижной части сварочной машины. Для вычисления скорости осадки на кривой перемещения от точки начала осадки (точка А) отсчитывают в сторону окончания процесса сварки два полных оборота датчика (точка Д). Измерив расстояние между точками А и Д и разделив его на скорость лентопротяжки, которая равна 50 мм/с, находят время, за которое подвижная часть сварочной машины прошла путь, равный 5,6 мм. Разделив величину 5,6 мм на полученное время, определяют скорость осадки.

Браковочными признаками по зарегистрированным параметрам процесса стыковой сварки оплавлением являются:

отклонение первичного напряжения на сварочном трансформаторе в процессе оплавления и форсировки более чем на 20 В от номинального значения, равного 400 В; в процессе осадки под током допускается снижение напряжения до 30% от номинального значения;

наличие коротких замыканий или перерывов в протекании сварочного тока в процессе начального периода сварки длительностью более 2-3 с и в процессе программируемых периодов оплавления и форсировки длительностью более 0,03-0,04 с;

увеличение или уменьшение от заданных технологической инструкцией пределов общего времени сварки, длительности каждого этапа оплавления и последнего этапа форсировки, времени повышения конечной скорости оплавления, длительности осадки под током, скорости каждого этапа оплавления и скорости осадки, величины осадки;

проскальзывание труб в зажимных башмаках сварочной машины.

Проскальзывание зажимных башмаков сварочной машины относительно трубы в процессе осадки определяется по величине скорости осадки. Если проскальзывания не было, то скорость осадки заметно уменьшается к ее концу, если оно было, то скорость осадки остается высокой. Браковочным признаком является то, что среднее значение скорости на всей величине осадки будет приблизительно равно скорости осадки холостого хода. В этом случае имеет место полное проскальзывание. При частичном проскальзывании, что также является браковочным признаком, скорость осадки на участке между 6 и 9 мм будет приблизительно равна скорости осадки на участке между 3 и 6 мм.

Таким образом, полученные записи позволяют определить соответствующую величину регистрируемого параметра в любой момент процесса сварки и установить пригодность стыка для эксплуатации в трубопроводе.



Приложение 8

Справочное

ИЗГОТОВЛЕНИЕ ЗАКЛАДНЫХ КОЛЕЦ ПРИПОЯ


Прессованные кольца припоя изготавливаются по следующей технологии:

составляется паяльная смесь из порошковых компонентов с указанным соотношением, в вес. %:

припой - 94;

полиэтилен - 6;

смесь засыпается в пресс-форму, состоящую из пуансона и матрицы, и производится холодное прессование ее при давлении 2000 кгс/см;

после прессования пуансон удаляется, матрица с заготовкой кольца помещается в нагревательную печь с температурой +200°С;

через 7-10 мин матрица вынимается из печи и после затвердевания через 2-3 мин кольцо припоя снимается. Матрица без дополнительного охлаждения подается на сборку;

хранение колец припоя производится в стопках с герметичной упаковкой, исключающей попадание на кольца влаги, грязи, пыли и солнечных лучей.


Приложение 9

Справочное

СУЩНОСТЬ ПРОЦЕССА И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ОБОРУДОВАНИЯ ДЛЯ СВАРКИ ВРАЩАЮЩЕЙСЯ ДУГОЙ (СВД)


1. Процесс СВД осуществляется в соответствии со схемой, приведенной на рисунке.

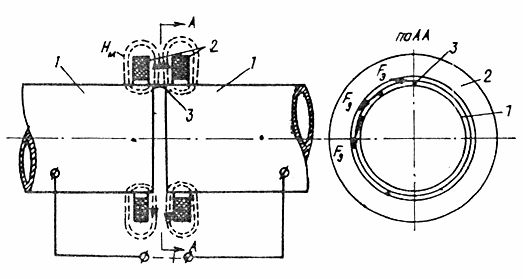

Рис.1. Схема сварки вращающейся магнитоуправляемой дугой:

1 - свариваемые трубы; 2 - кольцевые магниты; 3 - столб сварочной дуги; - направление магнитного поля в зазоре; - сила Лоренца или направление перемещения дуги


2. Дуга возникает в зазоре между трубами при их разведении после сборки стыка без зазора. Как правило, она возникает в месте самого малого зазора, и в результате взаимодействия тока дуги и магнитного поля в зазоре дуга начинает перемещаться по кромкам стыка труб в направлении, определяемом известным "правилом левой руки". Скорость перемещения дуги по кромкам такова, что глаз не может уловить ее движение, а воспринимает свечение плазмы одновременно по всему периметру стыка.

3. По истечении заранее установленного времени, в течение которого стык нагревается до температуры плавления, свариваемые трубы резко сближают и сжимают с удельным усилием 60-80 МПа. В результате образуется сварное соединение, имеющее равномерное усиление по всему периметру стыка.

4. Сварку трубопроводов осуществляют с помощью комплексов оборудования с использованием сварочных машин типа ОБ-2398 или ОБ-2503.

5. Оборудование для проведения сварочно-монтажных работ включает:

сварочный стенд;

сварочную машину;

электростанцию мощностью не менее 100 кВт для питания электроэнергией сварочной машины;

транспортное средство для перемещения комплекса оборудования;

пилу маятниковую для обрезки торцов труб;

механические или ручные шлифмашинки для подготовки под сварку концов труб.

6. Сварочный стенд состоит из следующих основных частей:

саней с платформой;

рольганга с прижимными устройствами и перегружателями;

накопителя;

корректора положения сварочной головки.

7. Техническая характеристика сварочного стенда приведена в табл.1.

Таблица 1


Параметры


Значение параметра

Число труб в накопителе, шт., не менее


20

Грузоподъемность стенда, кг, не менее


3000

Дорожный просвет стенда, мм, не менее


550

Перемещение сварочной головки вдоль оси труб, мм, в пределах


±500

Вертикальное перемещение сварочной головки, мм, в пределах


±25

Техническая производительность* при сварке труб диаметром 57х5 мм, стык/ч, не менее


30

Сменная норма выработки за 8,2 ч, стык


110

____________________

* Технической производительностью называется производительность, которая может быть достигнута на данном оборудовании в соответствии с циклограммой без учета технологических перерывов.

8. Основные технические характеристики сварочных машин ОБ-2398 и ОБ-2503 приведены в табл.2.

Таблица 2


Параметры


Значение параметра

Номинальный диаметр свариваемых труб, мм


32-60

Номинальное напряжение системы электропитания, В


380

Частота, Гц


50

Мощность, кВт


60

Максимальный сварочный ток, А


1300

Привод механизма зажатия и осадки


Гидравлический

Максимальное давление в гидросистеме, МПа


12,5

Максимальное усилие зажатия при давлении 12,5 МПа, кН:


для машины ОБ-2398


90

для машины ОБ-2503


110

Максимальное усилие осадки при давлении 12,5 МПа, кН:


для машины ОБ-2398


45

для машины ОБ-2503


70

Максимальная величина осадки, мм


7,5

Скорость осадки, м/с


0,15


9. В состав сварочных машин ОБ-2398 и ОБ-2503 входят следующие основные аппараты и узлы:

машина сварочная с комплектом губок;

шкафы управления и силовой;

гидравлическая насосная станция;

соединения гидравлические;

соединения электрические;

блок контроля напряжения на дуге и времени сварки;

источник питания - выпрямитель ВДУ-1201.

10. Обслуживание оборудования осуществляет бригада в следующем составе:

оператор сварочной машины 5 разряда - 1 чел.

машинист электростанции 6 разряда - 1 чел.

слесарь по подготовке концов труб 3 разряда - 1 чел.


Приложение 10

Обязательное


ПОДГОТОВКА И ПРОВЕРКА СВАРОЧНОЙ МАШИНЫ

ДЛЯ СВАРКИ ВРАЩАЮЩЕЙСЯ ДУГОЙ


1. Перед началом сварки необходимо подготовить сварочную машину к работе и проверить ее на холостом ходу и при сварке.

2. Подготовку машины к работе выполняют опробованием работы отдельных узлов машины в соответствии с инструкцией по ее эксплуатации.

3. Для настройки машины на холостом ходу необходимо при выключенном источнике питания дуги:

зажать отрезки труб длиной около 300 мм в зажимных губках машины таким образом, чтобы торцы труб соприкасались и зазор между ними был равен нулю;

кнопкой "Пуск-сварка" включить машину на работу в автоматическом режиме;

визуально проконтролировать зажатие образцов, их разведение до установленного зазора (если величина зазора выходит за допустимые пределы, кнопкой "Стоп-сварка" прекращают дальнейшую проверку и проводят настройку зазора), осадку образцов;

на блоке контроля по показаниям стрелочного прибора с помощью подстроечных потенциометров и переключателя диапазона установить допустимые пределы изменения напряжения на дуге (22-28 В);
