ВСН 63-76, часть 15

D а I вычисляют по формуле

D а I = max D а I ,

где max а д – максимальная интенсивность выпадения дождя при нулевой его продолжительности.

Величину D а I определяют в зависимости от зоны:

Зона max D а I

I 0,06

II 0,03

III 0,01

в) Значения интенсивности водоотдачи а кв для данной категории впитывания (КВ) при изменении расчетной интенсивности ливней для различной продолжительности определяют при условии сохранения постоянства разности интенсивности водоотдачи I категории впитывания а I и данной категории впитывания а кв в данном ливневом подрайоне при любой вероятности превышения и одной и той же продолжительности водоотдачи, т. е.

а Iа кв = D а кв ,

откуда

а кв = а I D а кв .

Значения D а кв для трех зон, различных категорий впитывания и различной продолжительности водоотдачи приведены в таблице.





Продолжительность


D а кв

водо

I зона

II зона

III зона

отдачи,

КВ

КВ

КВ

t в , мин

II

III

IV

V

VI

II

III

IV

V

VI

II

III

IV

V

VI

0

0,13

0,23

0,72

2,77

12,30

0,13

0,22

0,66

2,45

10,65

0,13

0,22

0,60

2,13

9,00

5

0,13

0,23

0,66

2,52

11,10

0,13

0,22

0,62

2,28

9,55

0,13

0,22

0,57

3,03

8,00

10

0,12

0,22

0,63

2,32

9,60

0,12

0,21

0,58

2,11

8,40

0,12

0,21

0,54

1,90

7,20

20

0,12

0,22

0,58

2,08

8,30

0,11

0,21

0,54

1,90

7,35

0,11

0,21

0,50

1,72

6,40

30

0,12

0,21

0,54

1,84

7,10

0,11

0,20

0,50

1,70

6,35

0,11

0,20

0,46

1,55

5,60

45

0,11

0,20

0,48

1,54

5,50

0,11

0,19

0,46

1,41

5,00

0,11

0,19

0,43

1,28

4,50

60

0,11

0,20

0,44

1,31

4,40

0,10

0,19

0,42

1,19

3,91

0,10

0,19

0,39

1,07

3,42

120

0,09

0,18

0,36

0,87

2,35

0,09

0,17

0,34

0,81

2,15

0,09

0,17

0,32

0,74

1,95

180

0,08

0,17

0,31

0,63

1,50

0,08

0,16

0,30

0,62

1,42

0,08

0,16

0,29

0,60

1,33

240

0,07

0,16

0,28

0,54

1,20

0,07

0,15

0,27

0,53

1,17

0,07

0,15

0,26

0,52

1,13


« Инструкция по расчету ливневого стока воды с малых бассейнов » ВСН 63-76 Минтрансстрой разработана Всесоюзным научно-исследовательским институтом транспортного строительства Минтрансстроя в развитие « Указаний по определению расчетных гидрологических характеристик » (СН 435-72).

С введением в действие настоящей Инструкции с 1 декабря 1976 г. утрачивает силу « Инструкция по расчету стока с малых бассейнов » ВСН 63-67\Минтрансстрой СССР.

« Инструкция по расчету ливневого стока воды с малых бассейнов » ВСН 63-76 Минтрансстрой согласована с Госстроем СССР.

Приложение 5

Приложение

к инструкции по расчету

ливневого стока воды

с малых бассейнов

Схема ливневого районирования и графики

для расчетов

Содержание

Рис. 1. Схема ливневых подрайонов

Рис. 2. Номограмма для определения полноты стока

Рис. 3. Косоугольный график для кривых а 1 = f (t в )

Рис. 4. График для определения категории впитывания почвы (КВ) по опытам с дождеванием

Рис. 5. Спрямляющая клетчатка для распределения пятиминутных и максимальных интенсивностей осадков

Рис. 6. Типовые лекала для кривых а д = f (t д )

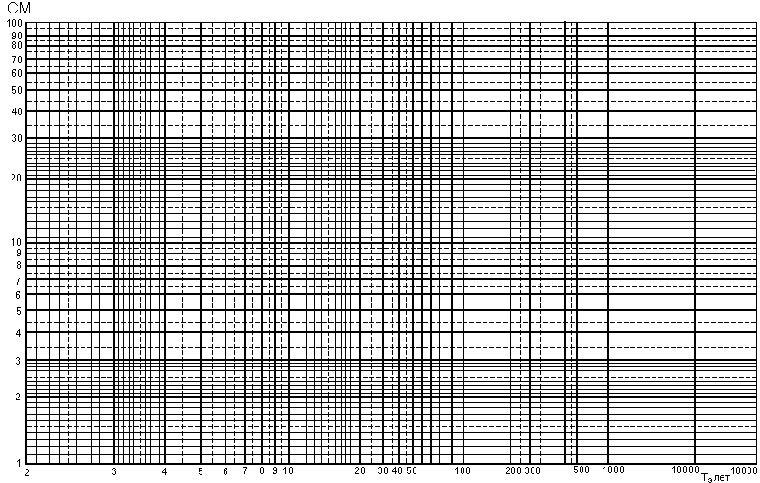

Рис. 7. Спрямляющая клетчатка для распределения суточного максимума осадков

Рис. 8. Спрямляющая клетчатка для распределения месячных сумм осадков

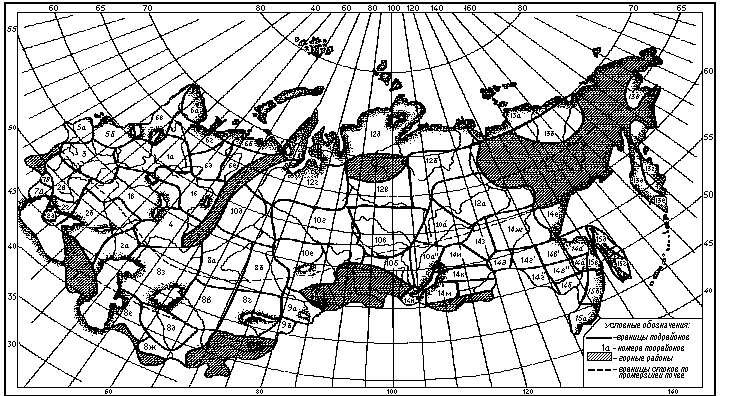

Рис. 1. Схема ливневых подрайонов

границы подрайонов; – границы стока по промерзшей почве; – горные районы. Цифры с буквами – номера подрайонов

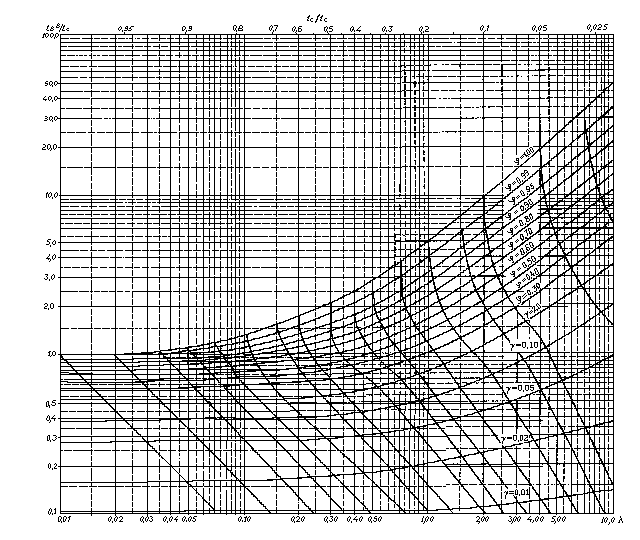

Рис. 2. Номограмма для определения полноты стока

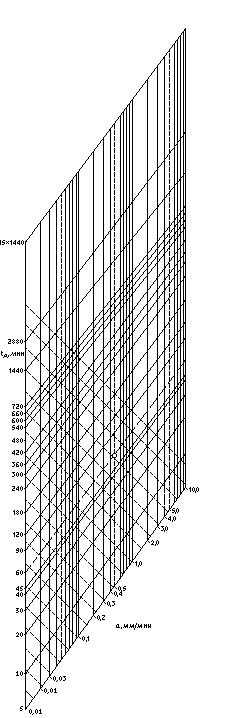

Рис. 3. Косоугольный график для кривых а  1 = f (t в )

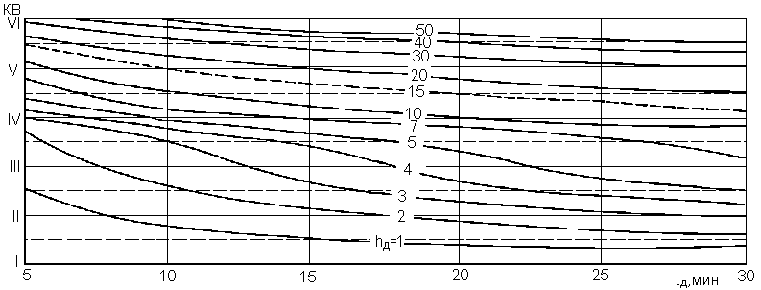

Рис. 4. График для определения категории впитывания почвы (КВ) по опытам с дождеванием

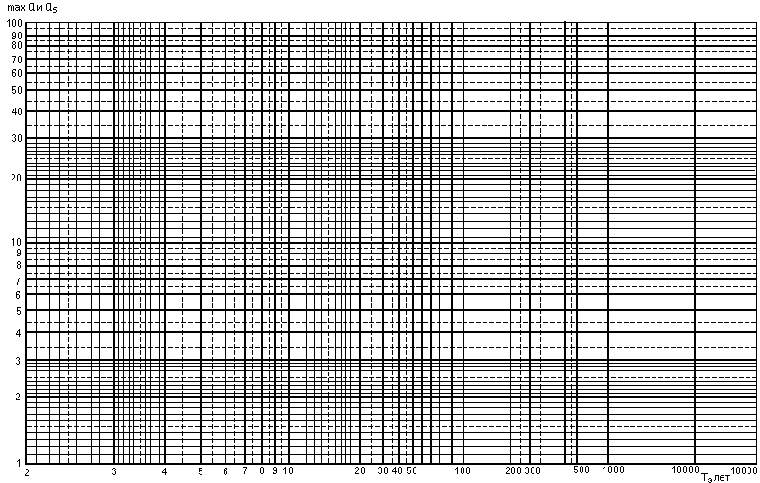

Рис. 5. Спрямляющая клетчатка для распределения пятиминутных и максимальных интенсивностей осадков

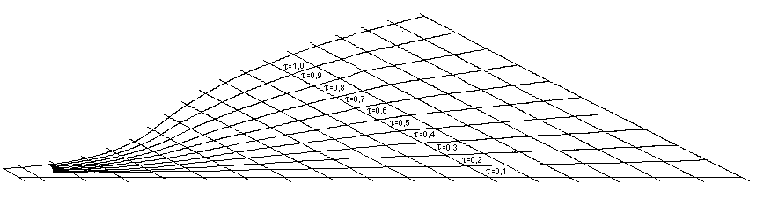

Рис. 6. Типовые лекала для кривых а д = f ( д )

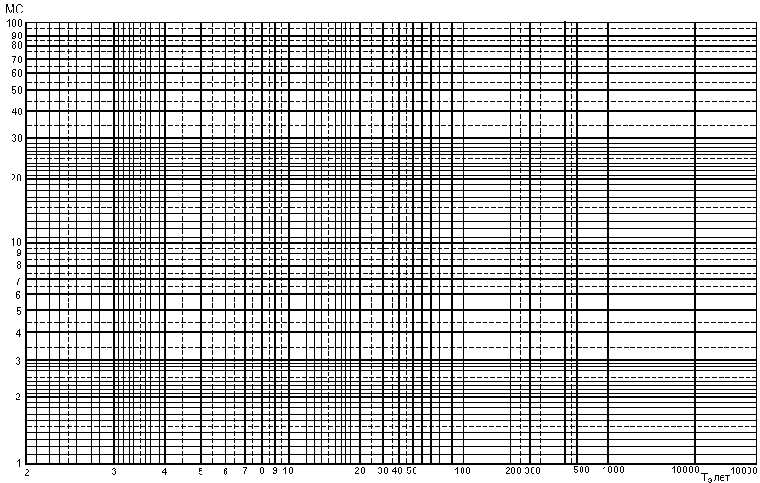

Рис. 7. Спрямляющая клетчатка для распределения суточного максимума осадков

Рис. 8. Спрямляющая клетчатка для распределения месячных сумм осадков
