ГОСТ 30515-97, часть 3


Председатель комиссии ________________

(фамилия, инициалы)

Члены комиссии: _________________

(фамилия, инициалы)


ПРИЛОЖЕНИЕ Г

(рекомендуемое)


Форма журнала приемосдаточных испытаний


Номер партии

Объем партии, т

Тип (вид) цемента

Класс прочности (марка) цемента

Сроки изготовления партии (дата, смена)

Номер силоса

Значение показателей качества*

Отметка о приемке партии

Подпись должностного лица**





начало

конец







дата

решение о приемке


























* Указывают результаты испытаний по всем показателям качества, предусмотренным нормативным документом на цемент конкретного вида

** Подпись руководителя службы технического контроля или его заместителя


ПРИЛОЖЕНИЕ Д

(рекомендуе мое)


Форма документа о качестве


__________________________ _________________________

(товарный знак изготовителя) (наименование и адрес изготовителя)


________________________________________

(обозначение цемента по НД, номер сертификата

соответствия для сертифицированного цемента)


ПАРТИЯ №_________


Отгружена ____________________________________________________

(дата отгрузки, номера вагонов или наименование судна)

Класс прочности (марка) _______________________________________

Добавки ______________________________________________________

(вид, количество)

Нормальная густота цементного теста _____________________________

Признаки ложного схватывания __________________________________

(есть, нет)

Средняя активность при пропаривании ____________________________

Группа эффективности пропаривания _____________________________

Значение удельной эффективной активности естественных радионуклидов_________________________________________________

Гарантийный срок,сут __________________________________________



____________________

(знак контроля)


Примечание — В приведенной форме документа о качестве укаэаны показатели для цементов по ГОСТ 10178. Для других цементов должны быть указаны показатели в соответствии с требованиями 8.2.4.




ПРИЛОЖЕНИЕ Е

(обязательное)


Приемка цемента в потоке


Е.1 Общие положения

E.I.I В основу метода непрерывной приемки цемента в потоке положен расчет и анализ текущих средних (средних арифметических) значений всех показателей качества, установленных нормативным документом, для принятия решения о приемке партии цемента.

Е.1.2 Цемент текущей выработки может быть принят и разрешен к поставке, если его качество признано удовлетворительным одновременно по всем контролируемым показателям качества, установленным нормативным документом.

Е.1.3 Конкретный порядок осуществления контроля производства и приемки цемента в потоке устанавливают в технологическом регламенте.

Е.1.4 При приемке цемента в потоке результаты производственного контроля и значения всех рассчитанных величин, предусмотренных настоящей методикой, фиксируются в журнале.

Е.1.5 Правила для принятия решения о приемке цемента в потоке

Е.1.5.1 Если по всем показателям, по которым согласно нормативному документу осуществляют приемку партии цемента, текущее среднее находится внутри предупреждающих границ, технологический процесс считается устойчивым, а цемент текущей выработки принимают и разрешают к поставке.

Е.1.5.2 Если по какому-либо из показателей текущее среднее выходит за пределы предупреждающих границ, но остается внутри границ регулирования, цемент текущей выработки принимают и разрешают к поставке, но одновременно принимают меры для регулирования технологического процесса с целью возвращения текущего среднего в предупреждающие границы.

Е.1.5.3 Если по какому-либо показателю текущее среднее выходит за пределы границ регулирования, приемку продукции приостанавливают до устранения нарушений технологического процесса.

Е.1.5.4 Если по нормативному документу для показателя регламентируется только верхнее (нижнее) значение, то в случае, предусмотренном Е.1.5.3, приемку приостанавливают только при нарушении соответствующей границы регулирования. При нарушении другой границы регулирования, приемку цемента в потоке продолжают, но одновременно принимают меры для возвращения текущего среднего в предупреждающие границы.

Е.2 Порядок проведения приемки цемента в потоке

E.2.I Расчет текущего среднего

Текущее среднее рассчитывают отдельно по каждому показателю, контролируемому при приемке цемента.

Для расчета текущего среднего используют 4—8 последних результатов испытаний производственного контроля. Текущее среднее вычисляют по формуле

, (Е.1)


где Xi — результат отдельного испытания контролируемого показателя;

п — число результатов испытаний, принятое для расчета текущего среднего ( 4 £ п £ 8 )

После получения очередного результата испытания расчет текущего среднего повторяют, отбрасывая первый результат из использованных в предыдущем расчете и добавляя вновь полученный.

Е.2.2 Расчет среднего квадратического отклонения По данным производственного контроля за предшествующий период, но не менее, чем за один месяц, рассчитывают среднее квадратическое отклонение для каждого показателя, контролируемого при приемке цемента. Среднее квадратическое отклонение S вычисляют по формуле

, (Е.2)

где  — среднее значение результатов испытаний контролируемого

показателя за весь период, принятый для расчетов;

Хi  — результат отдельного испытания;

п — число результатов испытаний, используемых для расчета (необходимое условие п > 120 ).

Для упрощения вычисления среднего квадратического отклонения можно использовать также формулу

, (Е.3)

где  — средний размах;

dn  — коэффициент, зависящий от числа значений в группе.

Для расчета среднего размаха поступают следующим образом. Все значения результатов испытаний контролируемого показателя, полученные в течение расчетного периода, разбивают на группы по 2—8 значений с одинаковым числом значений в группе. В каждой группе определяют размах R как разность между наибольшим и наименьшим значениями результатов испытаний в данной группе.


Средний размах вычисляют по формуле

, (Е.4)

где Ri  — значение отдельного размаха;

n — число групп.

Значения коэффициента dn приведены в таблице Е. 1

Таблица Е.1


Число значений в группе

2

3

4

5

6

7

8

dn

1,128

1,693

2,059

2,326

2,534

2,704

2,840


Е.2.3 Расчет предупреждающих границ и границ регулирования

Предупреждающие границы и границы регулирования рассчитывают отдельно по каждому показателю, контролируемому при приемке цемента.

Предупреждающие границы ГП (в,н) и границы регулирования ГР (в,н) вычисляют по формулам:

(Е.5)

(Е.6)

где а — норматив контролируемого показателя, установленный технологическим регламентом;

S  — среднее квадратическое отклонение, вычисленное по формулам (Е.2) или (Е.3);

п — число результатов испытаний, используемых для расчета текущего среднего по формуле (Е.1).


Примечание — Если рассчитанные предупреждающие границы по какому-либо показателю качества не удовлетворяют требованиям нормативного документа, необходимо принять меры для повышения стабильности производства по этому показателю или соответствующим образом изменить норматив в технологическом регламенте


Е.2.4 Обработка результатов

По рассчитанным значениям предупреждающих границ и границ регулирования, нормативам (требованиям) по стандарту (Тв.н) и технологическому регламенту (а ) строят контрольные карты отдельно по каждому показателю, контролируемому при приемке цемента в потоке.

На контрольную карту наносят значения текущих средних. По расположению текущих средних относительно предупреждающих границ и границ регулирования (рисунки Е.1-Е.3) согласно Е.1.5 принимают решение о приемке цемента в потоке.

Пример приемки цемента в потоке по содержанию оксида серы (VI) SO3

Согласно технологическому регламенту содержание SO3 в цементе определяют два раза в смену (через 4 ч). Результаты определения содержания SO3 приведены в таблице Е.2.

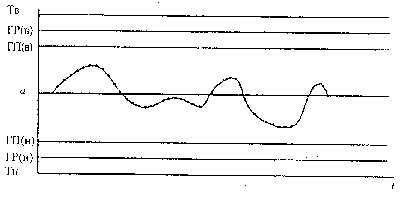

Рисунок Е.1 — Текущее среднее находится внутри предупреждающих границ

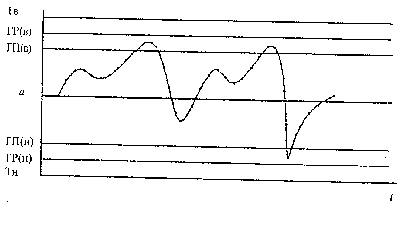

Рисунок Е.2 — Текущее среднее находится за пределами предупреждающих границ, но остается внутри границы регулирования

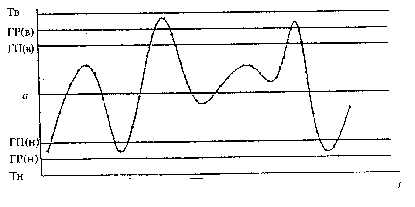

Рисунок Е.3 — Текущее среднее выходит за пределы верхней границы регулирования

Таблица Е.2


Дата, смена

Время отбора проб,ч

Содержание SO3 , в пробе, %

Размах в группе Ri , %

01.03.97

I

4-8

2.13

1,86

0,27


II

12-16

1,44

2,70

1,26


III

20-24

2,06

1,18

0,88

02.03.97

I

4-8

1,90

2,77

0,87


II

12-16

2,15

2,80

0,65


III

20-24

2,60

2,08

0,52

31.03.97

III

20-24

2,40

3,00

0,60

Примечание — Приведены только начало и конец таблицы


Текущее среднее по содержанию SO3 в цементе вычисляют по шести последним значениям результатов определений (п = 6). Текущее среднее, рассчитанное по формуле (Е.1), равно:


= (2,13+1,86+1,44+2,70+2,06+1,18) : 6 = 1,89 %,

= (1,86+1,44+2,70+2,06+1,18+1,90) : 6 = 1,86 %,

= (1,44+2,70+2,06+1,18+1,90+2,77) : 6 = 2,01 % и т.д.


Среднее квадратическое отклонение по содержанию SO3 в цементе вычисляют по формуле (Е.3). Берут 126 результатов определений за предшествующие, примерно, два месяца. Для расчета среднего размаха число значений в группе принимают равным двум результатам определений в смену, получаем 63 группы.

Средний размах вычисляют по формуле (Е.4), используя значения размаха каждой группы, приведенные в таблице Е.2.

= (0,27+1,26+0,88+0,87+0,65+0,52+...+0,60):б3 = 0,81 %.

Поскольку группы состоят из двух значений, из таблицы Е.1 берут значение dn =1,128, тогда среднее квадратическое отклонение, вычисленное по формуле (Е.3), равно

Предупреждающие границы и границы регулирования (верхние и нижние) вычисляют по формулам (Е.5) и (Е.6). Норматив по содержанию SO3 (а) берут равным 2,5 % согласно технологическому регламенту.

По полученным значениям предупреждающих границ и границ регулирования, нормативам по содержанию SO3 в цементе, установленным в стандарте (Тв £ . 3,5 %; Тн ³ . 1,5 %) и технологическом регламенте, строят контрольную карту, на которую наносят значения текущих средних по содержанию SO3 в цементе и по их расположению согласно Е.1.5 принимают решение о приемке цемента.

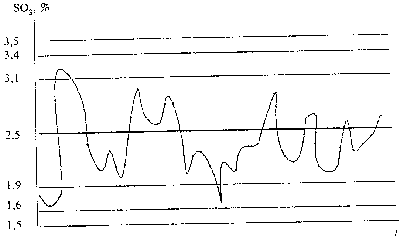

Рисунок Е.4 — Расположение текущих средних по содержанию SO3 , в цементе


Заключение —- Текущее среднее по содержанию SO3 в некоторых случаях выходит за пределы предупреждающих границ, но остается внутри границ регулирования. Цемент принимают и разрешают к поставке, но необходимо принять меры для регулирования технологического процесса (подачу гипсового камня) с целью возвращения текущего среднего по содержанию SO3 в предупреждающие границы.




ПРИЛОЖЕНИЕ Ж

(обязательное)


Оценка уровня качества цемента по переменным


Ж.1 Результаты испытаний для расчетов берут согласно 8.3.3.

Ж.2 Среднее значение X результатов испытаний вычисляют по формуле

(Ж.1)

где Xi  — результат отдельного испытания;

п — число испытаний.

Ж.3 Среднее квадратическое отклонение S вычисляют по формуле

(Ж.2)

Ж.4 Нижнюю доверительную границу Zн значения показателя вычисляют по формуле

= - KS (Ж.3)

Ж. 5 Верхнюю доверительную границу Zв значения показателя вычисляют по формуле

Z в= +KS, (Ж.4)

где К— коэффициент соответствия в формулах (Ж.3) и (Ж.4), зависящий от числа испытаний и заданной доверительной вероятности Р, берут из таблицы Ж. 1. Для нижнего предела прочности во все сроки твердения принимают Р = 95 %, а для верхнего предела прочности в возрасте 28 сут и содержания оксида серы (VI) SO3 принимают Р = 90 %.


Таблица Ж.1


Число испытаний n

Значение коэффициента соответствия К при доверительной вероятности


Р=95 %

Р =90%

20-29

2,40

1,93

30-39

2,22

1,78

40-49

2,13

1,70

50-59

2,07

1,65

60-79

2,02

1,61

80-99

1,97

1,56

100-149

1,93

1,53

150-199

1,87

1,48

200 и более

1,84

1,45


Примеры расчета доверительных границ


1 Расчет нижней доверительной границы Zн прочности в возрасте 2 сут для быстротвердеющего цемента класса 32,5 Б с нормируемой стандартом прочностью в этом возрасте Т н = 14,0 МПа при испытании по ГОСТ 310.4.

Среднее значение результатов испытаний X вычисляют по формуле (Ж.1)

= (18,6 + 16,7 + 19,0 + ... + 18,3 + 19,0) : 50 = 18,2 МПа.

Среднее квадратическое отклонение вычисляют по формуле (Ж.2)

Результаты испытаний


Номер

Xi ,МПа

Номер

Xi ,МПа

Номер

Xi ,МПа

партии


партии


партии


1

18,6

18

19,9

35

17,4

2

16,7

19

17,8

36

17,2

3

19,0

20

19,4

37

18,3

4

18,3

21

17,3

38

18,7

5

19,2

22

19,7

39

18,6

6

17,7

23

18,3

40

17,5

7

19,0

24

18,6

41

17,4

8

17,0

25

16,7

42

17,3

9

17,3

26

18,3

43

18,8

10

18,3

27

17,3

44

19,7

11

19,2

28

18,7

45

18,7

12

18,3

29

19,0

46

17,5

13

18,1

30

18,3

47

16,3

14

17,6

31

18,5

48

17,1

15

19,1

32

18,0

49

18,3

16

19,0

33

19,6

50

19,0

17

17,6

34

16,7




Нижнюю доверительную границу Zн значения прочности в возрасте 2 сут вычисляют по формуле (Ж.3). Значение коэффициента К берут из таблицы Ж.1 при п = 50, Р = 95 %. К= 2,07.

Zн = 18,2 - 2,07 • 0,89 = 16,4 МПа.

По формуле (1) оценивают соответствие цемента требованию нормативного документа по прочности в возрасте 2 сут, т.е.

16,4 МПа > 14,0 МПа.

Заключение — Уровень качества быстротвердеющего цемента по прочности в возрасте 2 сут удовлетворяет требованию стандарта к цементам с повышенной ранней прочностью класса прочности 32,5Б.

2 Расчет нижней доверительной границы прочности Zн в возрасте 28 сут для цемента класса прочности 42,5 с нормируемой стандартом прочностью Т н = 48,0 МПа при испытании по ГОСТ 310.4.


Результаты испытаний


Номер

Xi ,МПа

Номер

Xi ,МПа

Номер

Xi ,МПа

партии


партии


партии


1

48,0

20

52,1

39

50,9

2

49,8

21

50,4

40

48,9

3

48,7

22

48,1

41

50,1

4

51,0

23

50,2

42

50,9

5

50,4

24

50,3

43

49,5

6

48,1

25

49,4

44

48,1

7

50,0

26

49,9

45

48,5

8

51,2

27

49,8

46

48,0

9

50,3

28

48,7

47

48,1

10

49,0

29

49,7

48

49,3

11

50,3

30

49,8

49

48,4

12

51,2

31

49,7

50

49,0

13

49,2

32

48,7

51

50,0

14

48,4

33

50,8

52

50,8

15

45,5

34

49,7

53

49,0

16

50,1

35

50,2

54

48,2

17

49,0

36

49,4

55

48,3

18

49,2

37

50,7



19

50,1

38

49,5




Среднее значение результатов испытаний, вычисленное по формуле (Ж.1),

= 49,5 МПа.

Среднее квадратическое отклонение, вычисленное по формуле (Ж.2),

S= 1,13 МПа.

Нижнюю доверительную границу Zн значения прочности в возрасте 28 сут вычисляют по формуле (Ж.3). Значение коэффициента К берут из таблицы Ж.1 при п = 50, Р = 95 %. К= 2,07.

Zн = 49,5 - 2,07 • 1,13 = 47,2 МПа.

По формуле (1) оценивают соответствие цемента требованию нормативного документа по прочности в возрасте 28 сут, т.е.

47,2 МПа < 48,0 МПа.

Заключение — Уровень качества цемента по прочности в возрасте 28 сут не удовлетворяет требованию стандарта к цементу класса прочности 42,5.

3 Расчет верхней доверительной границы Zн содержания оксида серы (VI)3 для цемента класса 32,5 с нормируемым стандартом содержанием SO3 T н < 3,5 %.



Результаты испытаний


Номер

Xi , %

Номер

Xi , %

Номер

Xi , %

партии


партии


партии


1

2,45

18

2,90

35

2,91

2

2,70

19

3,05

36

2,29

3

2,34

20

2,60

37

2,40

4

2,58

21

2,77

38

2,57

5

2,50

22

2,36

39

2,41

6

2,50

23

2,41

40

2,26

7

2,50

24

2,56

41

2,26

8

2,65

25

2,49

42

2,47

9

2,55

26

2,60

43

2,59

10

2,45

27

2,71

44

2,67

11

2,30

28

2,61

45

2,51

12

2,45

29

2,35

46

2,84

13

2,45

30

2,52

47

2,86

14

2,45

31

2,46

48

2,66

15

2,75

32

2,78

49

2,38

16

2,87

33

2,64

50

2,67

17

2,54

34

2,68




Среднее значение результатов испытаний, вычисленное по формуле (Ж.1),

Х = 2,56 %.

Среднее квадратическое отклонение, вычисленное по формуле (Ж.2),

S =0,18 %.

Верхнюю доверительную границу Zв содержания SO3 вычисляют по формуле (Ж.4). Значение коэффициента К берут из таблицы Ж.1 при

n = 50, Р = 90 %. K =1,65

Zв = 2, 56 + 1,65 • 0,18 =2,9 %.

По формуле (1) оценивают соответствие цемента требованию стандарта по содержанию SO3

2,9 % < 3,5 %.

Заключение — Уровень качества цемента по содержанию SO3 удовлетворяет требованию стандарта.



ПРИЛОЖЕНИЕ И

(информационное)


Библиография


[1] ENV 197-1 Цементы. Состав, технические характеристики и критерии соответствия





УДК [69+666 94] (083 94) ОКС 91.100.10 Ж 12 ОКСТУ 5730

Ключевые слова, цементы, классификация, общие технические требования, требования безопасности, отбор проб, правила приемки, оценка уровня качества


Закрыть

Строительный каталог
