ГОСТ 5382-91, часть 7

По полученным результатам определений оптической плотности и известной массовой доле оксида бария в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.

При массовой доле оксида бария менее 1,0% используют вторую серию стандартных образцов, выполняя все вышеуказанные операции, но используя синий светофильтр с максимумом светопропускания при длине волны 490 нм.

17.3.3. Проведение анализа

В два платиновых тигля помещают: в один - 0,10 г анализируемой пробы; в другой - 0,10 г близкого по массовой доле к анализируемой пробе стандартного образца. Далее в оба тигля добавляют по 0,1 г серно-кислого калия и 1 г смеси для сплавления. Все дальнейшие операции по п. 17.3.2.2.

17.3.4. Обработка результатов

Перед вычислением массовой доли оксида бария вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.

Массовую долю оксида бария в процентах определяют непосредственно по графику или находят по калибровочному уравнению.

18. Определение хлор-иона

18.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 18.

Таблица 18

Массовая доля хлор-иона

До 0,1 включ.

±0,015

0,02

Св. 0,1 до 0,5 "

±0,020

0,03

" 0,5 до 2,0 "

±0,050

0,07

" 2,0 " 10,0 "

±0,100

0,15

" 10,0 " 25,0 "

±0,300

0,40

" 25,0

±0,400

0,60

18.2. Объемный аргентометрический метод при массовой доле хлор-иона более 0,5%

Метод основан на осаждении в азотно-кислой среде хлор-иона избытком азотно-кислого серебра с последующим обратным титрованием этого избытка роданистым аммонием или роданистым калием в присутствии индикатора - железоаммонийных квасцов.

18.2.1. Средства анализа

Весы лабораторные общего назначения.

Печь муфельная.

Натрий углекислый по ГОСТ 83.

Квасцы железоаммонийные, раствор массовой концентрацией 400 г/куб.дм.

Кислота азотная по ГОСТ 4461 и раствор 1:2.

Азотно-кислое серебро по ГОСТ 1277, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М): 17 г азотно-кислого серебра растворяют в воде, в мерной колбе вместимостью 1 куб.дм, доводят раствор до метки водой и перемешивают.

Аммоний роданистый по ГОСТ 27067, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М): 7,6 г роданистого аммония растворяют в воде, в мерной колбе вместимостью 1 куб.дм, доводят раствор до метки водой и перемешивают.

Натрий хлористый по ГОСТ 4233 или калий хлористый по ГОСТ 4234, или стандрат-титры, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М).

18.2.2. Подготовка к анализу

Предварительно устанавливают объемное соотношение между концентрациями растворов азотно-кислого серебра и роданистого аммония. Для этого в три конические колбы наливают по 10 куб.см раствора азотно-кислого серебра, прибавляют 5 куб.см раствора азотной кислоты, 1 куб.см раствора железоаммонийных квасцов, 25 куб.см воды и титруют раствором роданистого аммония до появления устойчивой красновато-коричневой окраски.

Коэффициент (), выражающий объемное соотношение между концентрациями растворов серно-кислого серебра и роданистого аммония, вычисляют по формуле

где

среднее арифметическое значение объема раствора роданистого аммония, пошедшего на титрование 10 куб.см раствора азотно-кислого серебра, куб.см.

Титр раствора азотно-кислого серебра устанавливают по 0,1 М раствору хлористого натрия (калия). Для этого в три конические колбы наливают по 10 куб.см раствора хлористого натрия (калия), прибавляют из бюретки 15 куб.см раствора азотно-кислого серебра, 25 куб.см воды, 2 куб.см раствора азотной кислоты, 1 куб.см железоаммонийных квасцов и титруют раствором роданистого аммония до появления устойчивой красновато-коричневой окраски.

Титр раствора азотно-кислого серебра () в граммах на кубический сантиметр вычисляют по формуле

где 0,00355

масса хлора-иона, соответствующая 1 куб.см раствора азотно-кислого серебра, г;

объем раствора хлористого натрия (калия), взятый на титрование, куб.см;

объем раствора азотно-кислого серебра, взятый на осаждение хлор-иона, куб.см;

среднее арифметическое значение объема раствора роданистого аммония, пошедшего на титрование избытка азотно-кислого серебра, куб.см.

Примечания:

1. При массовой доле хлор-иона в анализируемой пробе менее 1% растворы азотно-кислого серебра, роданистого аммония, хлористого натрия (калия) готовят в два раза слабее.

2. В материалах с повышенной массовой долей оксида железа (III) его необходимо предварительно отделить раствором углекислого натрия массовой концентрацией 50 г/куб.дм.

18.2.3. Проведение анализа

Навеску пробы массой 0,5 - 1,0 г (в зависимости от предполагаемой массовой доли хлор-иона) после тщательного перемешивания в платиновом тигле с трехкратным количеством углекислого натрия спекают в муфельной печи при температуре 850 - 900 град.С в течение 4 - 5 мин. Спек растворяют в 35 - 40 куб.см раствора азотной кислоты температурой 40 - 50 град.С, осадок отфильтровывают через плотный фильтр в колбу вместимостью 250 куб.см, промывают его 3 - 4 раза небольшими порциями горячей воды температурой 70 - 80 град.С. При этом объем раствора не должен быть более 100 куб.см. Раствор охлаждают.

Материалы цементного производства, разлагающиеся кислотами, переводят в раствор непосредственно обработкой азотной кислотой без спекания. Для этого навеску массой 0,1 - 1,0 г (в зависимости от предполагаемой массовой доли хлор-иона) помещают в коническую колбу вместимостью 250 куб.см, прибавляют 25 - 30 куб.см раствора азотной кислоты и нагревают при температуре, близкой к кипению, затем обмывают стенки колбы водой. При этом объем раствора не должен превышать 100 куб.см. Раствор охлаждают.

К приготовленному по одному или другому способу раствору прибавляют ( в зависимости от содержания хлор-иона) 4 - 15 куб.см раствора азотно-кислого серебра, 1 куб.см железоаммонийных квасцов и титруют раствором роданистого аммония до установления устойчивой красновато-коричневой окраски.

18.2.4. Обработка результатов

Массовую долю хлор-иона () в процентах вычисляют по формуле

где

объем раствора азотно-кислого серебра, взятый на осаждение хлора, куб.см;

объем раствора роданистого аммония, пошедший на титрование избытка азотно-кислого серебра, куб.см;

масса навески пробы, г.

18.3. Фототурбидиметрический метод при массовой доле хлор-иона до 2,0%

Метод основан на взаимодействии ионов хлора и серебра с образованием суспензии хлорида серебра в азотно-кислой среде и измерения оптической плотности коллоидного раствора.

18.3.1. Средства анализа

Весы лабораторные общего назначения.

Печь муфельная.

Фотоколориметр концентрационный.

Кислота азотная по ГОСТ 4461 и раствор 1:5.

Серебро азотнокислое по ГОСТ 1277, раствор молярной концентрацией 20 г/куб.дм. Хранят раствор в темной стеклянной посуде.

Натрий тетраборно-кислый 10-водный по ГОСТ 4199, обезвоженный.

Калий углекислый - натрий углекислый по ГОСТ 4332.

Смесь для сплавления: калий углекислый - натрий углекислый смешивают с обезвоженным тетраборно-кислым натрием в соотношении 2:1.

Натрий хлористый по ГОСТ 4233 или калий хлористый по ГОСТ 4234, высушенный при температуре 110 град.С в течение не менее 3 ч до постоянной массы.

Кальций углекислый по ГОСТ 4530.

18.3.2. Подготовка к анализу

18.3.2.1. Приготовление стандартных и солевого растворов

Для приготовления стандартного раствора хлор-иона (раствора А) 0,33 г хлористого натрия или 0,42 г хлористого калия растворяют в 100 куб.см воды, переносят в мерную колбу вместимостью 1 куб.дм, доводят до метки водой и перемешивают. Массовая концентрация хлор-иона в растворе А - 0,2 мг/куб.см.

Стандартный рабочий раствор хлор-иона (раствор Б) готовят разбавлением раствора А в 10 раз. Массовая концентрация хлор-иона в растворе Б - 0,02 мг/куб.см.

Для приготовления солевого раствора навеску углекислого кальция массой 0,5 г смешивают с 2 г смеси для сплавления и сплавляют в платиновом тигле в муфельной печи при температуре 700 - 720 град.С в течение 15 мин. По охлаждении плав растворяют в 50 куб.см раствора азотной кислоты температурой 40 - 50 град.С с использованием магнитной мешалки. Раствор переводят количественно в мерную колбу вместимостью 250 куб.см, охлаждают, разбавляют водой до метки и перемешивают.

18.3.2.2. Построение градуировочного графика

В пять мерных колб вместимостью 100 куб.см вносят по 50 куб.см солевого раствора и соответственно 1,0; 2,5; 5,0; 10,0; 25,0 куб.см раствора Б, что соответствует 0,02; 0,05; 0,10; 0,20; 0,40 мг хлор-иона. В растворы добавляют по 5 куб.см раствора азотно-кислого серебра, доливают до метки водой и перемешивают 1 мин, оставляя раствор для созревания коллоида на 15 мин в темном месте. Полученные градуировочные растворы фотометрируют относительно дистиллированной воды, используя синий светофильтр с максимумом светопропускания при длине волны 420 - 450 нм и кювету с толщиной пропускающего свет слоя 50 мм.

По полученным результатам определений оптической плотности и известной концентрации хлор-иона в фотометрируемых объемах строят градуировочный график.

При анализе материалов, растворимых в азотной кислоте, градуировочные растворы готовят без добавления солевого раствора.

Градуировочный график строят для каждого определения. Допускается использование одного графика при проведении серии анализов в течение не более 1 сут.

18.3.3. Проведение анализа

Навеску пробы массой 0,5 г при предполагаемой массовой доле хлор-иона менее 0,5% или 0,1 г при более высоких содержаниях элемента сплавляют соответственно с 2 или 1 г смеси для сплавления и далее поступают, как изложено в п. 18.3.2.1 в случае приготовления солевого раствора.

При анализе материалов, растворимых в азотной кислоте, пробу без сплавления растворяют непосредственно в 50 куб.см раствора азотной кислоты температурой 40 - 50 град.С и переводят в мерную колбу вместимостью 250 куб.см, охлаждают, разбавляют до метки водой и перемешивают.

В мерную колбу вместимостью 100 куб.см помещают 50 куб.см анализируемого раствора, приливают 5 куб.см азотно-кислого серебра. Дальнейшие операции по п. 18.3.2.2.

18.3.4. Обработка результатов

Массу хлор-иона в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).

Непосредственно массовую долю хлор-иона в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах".

19. Определение фтор-иона

19.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 19.

Таблица 19

Массовая доля фтор-иона

До 0,3 включ.

±0,02

0,03

Св. 0,3 до 0,5 "

±0,05

0,07

" 0,5 до 1,0 "

±0,15

0,20

" 1,0 " 5,0 "

±0,30

0,40

" 5,0 " 23,0 "

±0,50

0,70

19.2. Дифференциальный фотоколориметрический метод с арсеназо

Метод основан на ослаблении интенсивности окраски комплексного соединения алюминия с арсеназо в присутствии ионов фтора, образующего с алюминием более устойчивый бесцветный комплекс при рН раствора 4,5.

19.2.1. Средства анализа

Весы лабораторные общего назначения.

Фотоэлектроколориметр концентрационный.

Печь муфельная.

рН-метр или иономер с чувствительностью 0,05 единиц рН.

Натрий тетраборнокислый 10-водный по ГОСТ 4199, обезвоженный при температуре (400±20)°С, или бура по ГОСТ 8429.

Калий углекислый натрий углекислый по ГОСТ 4332.

Смесь для сплавления по п. 18.3.1.

Кислота соляная по ГОСТ 3118, растворы молярной концентрацией 0,1 моль/куб.дм (0,1 М) и 1:3.

Кислота уксусная по ГОСТ 61, ледяная.

Аммиак водный по ГОСТ 3760, растворы 1:15; 1:10.

Раствор буферный с рН 4,5: 7 куб.см аммиака и 12 куб.см уксусной кислоты помещают в мерную колбу вместимостью 1 куб.дм и разбавляют до метки водой. Коррекцию рН буферного раствора с точностью ±0,05 проводят, используя иономер или рН-метр, добавляя каплями аммиак или уксусную кислоту.

Арсеназо 1 (уранон): 0,263 г арсеназо растворяют в 500 куб.см буферного раствора.

n-Нитрофенол (индикатор) по ТУ 6-09-3973: 0,04 г индикатора растворяют в 50 куб.см воды и добавляют 8 капель раствора аммиака 1:1,5.

Алюминий азотно-кислый 9-водный по ГОСТ 3757 или алюминий серно-кислый 18-водный по ГОСТ 3758: 0,15 г алюминия азотно-кислого или 0,12 г алюминия серно-кислого растворяют в 60 куб.см 0,1 М раствора соляной кислоты, раствор переносят в мерную колбу вместимостью 1 куб.дм и разбавляют до метки водой.

Натрий фтористый по ГОСТ 4463.

19.2.2. Подготовка к анализу

19.2.2.1. Приготовление стандартного и солевого растворов

Для приготовления стандартного раствора навеску фтористого натрия массой 0,1106 г, высушенного до постоянной массы при температуре 110 град.С, растворяют в 500 куб.см воды. Аликвотную часть раствора разбавляют водой в 10 раз. Массовая концентрация фтор-иона в стандартном растворе - 0,01 мг/куб.см.

Для приготовления солевого раствора не содержащую фтора навеску ОСО или СОП сырьевой смеси или клинкера массой 0,25 г сплавляют в платиновом тигле с 1 г смеси для сплавления при температуре 900 - 950 град.С. По охлаждении плав в тигле растворяют в 50 куб.см раствора соляной кислоты 1:3 в стакане вместимостью 150 куб.см с перемешиванием на магнитной мешалке. Удалив тигель из стакана, осаждают гидраты оксидов алюминия и железа раствором аммиака 1:1,5 в присутствии 3 - 5 капель индикатора n-нитрофенола или по универсальной индикаторной бумаге до рН 6,5 - 7,5. Раствор вместе с осадком переносят в мерную колбу вместимостью 250 куб.см, разбавляют до метки водой, перемешивают и дают отстояться 15 - 20 мин, затем отфильтровывают часть раствора в сухой стакан.

19.2.2.2. Построение градуировочного графика

В пять мерных колб вместимостью 50 куб.см вносят по 20 куб.см отфильтрованного солевого раствора и соответственно 1,0; 1,5; 2,0; 2,5; 3,0 куб.см стандартного раствора, что соответствует 0,010; 0,015; 0,020; 0,025; 0,030 мг фтор-иона. Затем в колбы добавляют по 5 куб.см раствора соли алюминия, 5 куб.см раствора арсеназо и 10 куб.см буферного раствора. Все колбы доливают до метки водой, перемешивают и дают постоять 20 мин.

Полученные градуировочные растворы фотометрируют, используя зеленый или желтый светофильтр с максимумом светопропускания соответственно при длине волны 530 - 536 или 582 нм и кювету с толщиной поглощающего свет слоя 20 мм, относительно градуировочного раствора с массой фтор-иона 0,020 мг, по которому устанавливают оптический ноль прибора в зависимости от чувствительности в интервале оптической плотности 0,300 - 0,400.

По полученным результатам определений оптической плотности и известной концентрации фтора в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.

19.2.3. Проведение анализа

Навеску пробы, выбранную в зависимости от предполагаемой массовой доли фтора в соответствии с табл. 20, сплавляют и переводят в раствор по п. 19.2.2.1.

Таблица 20

Массовая доля фтор-иона, %

Масса навески пробы, г

Аликвотная часть анализируемого раствора, куб.см

Объем солевого раствора, куб.см

0,01 - 1,00

0,50

1,00 - 5,00

0,25

5,00 - 23,0

0,10

В одну мерную колбу вместимостью 50 куб.см помещают 20 куб.см солевого раствора и 2 куб.см стандартного, в другую - аликвотную часть анализируемого раствора в соответствии с табл. 20. Дальнейшие операции - по п. 19.2.2.2.

19.2.4. Обработка результатов

Массу фтор-иона в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).

Непосредственно массовую долю фтор-иона в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению.

19.3 Потенциометрический метод с ионоселективным электродом

Метод основан на измерении иономером или рН-метром разности потенциалов между индикаторным фторидным электродом и хлорсеребряным электродом сравнения в растворах, содержащих ионы фтора без отделения мешающих элементов, маскируемых раствором уротропина при рН 6.

19.3.1. Средства анализа

Весы лабораторные общего назначения.

рН-метр или иономер с чувствительностью 0,05 единиц рН.

Электрод индикаторный фторидный типа ЭF-VI.

Электрод сравнения хлорсеребряный по ГОСТ 16286.

Уротропин (технический) по ГОСТ 1381, раствор массовой концентрацией 300 г/куб.дм, рН 6.

Натрий фтористый по ГОСТ 4463.

Смесь для сплавления по п. 18.3.1.

19.3.2. Подготовка к анализу

19.3.2.1. Приготовление стандартного и градуировочных растворов

Для приготовления стандартного раствора навеску фтористого натрия массой 0,42 г, высушенного до постоянной массы при температуре 110 град.С, растворяют в 1 куб.дм воды. Молярная концентрация фтора в стандартном растворе - 0,01 моль/куб.дм (0,01 М).

Градуировочные растворы готовят из стандартного поледовательным разбавлением водой в соответствии с табл. 21 аликвотных частей стандартного и полученных на его основе градуировочных растворов в мерной колбе вместимостью 250 куб.см. Стандартный раствор может быть использован как один из градуировочных растворов.

Таблица 21

Концентра ция стандар тного и гра дуировочных растворов, моль/куб.дм

Аликвотная часть разбавляемого стандартного и градуировочных растворов, куб.см

Концентрация полученных градуировочных растворов

Масса фтор-иона в аликвотной (5 куб.см) части градуировочных растворов, мг

моль/куб.дм

мг/куб.см

0,19000

0,95000

0,03800

0,19000

0,01900

0,09500

0,00380

0,01900

0,00190

0,00950

0,00038

0,00190

0,00019

0,00095

19.3.2.2. Приготовление солевого раствора

Для приготовления солевого раствора не содержащую фтора навеску ОСО или СОП сырьевой смеси или клинкера массой 0,5 г сплавляют в платиновом тигле с 1 г смеси для сплавления при температуре 900 - 950 град.С в течение 5 мин.

По охлаждении плав в тигле растворяют в 50 куб.см раствора соляной кислоты 1:3 в стакане вместимостью 150 куб.см с перемешиванием на магнитной мешалке. Раствор переводят в мерную колбу вместимостью 250 куб.см, разбавляют до метки водой и перемешивают.

19.3.3. Проведение анализа

Навеску пробы массой 0,1 - 0,5 г (в зависимости от предполагаемой массовой доли фтора) переводят в раствор по п. 19.3.2.2.

Затем в три стаканчика вместимостью 50 куб.см отбирают по 5 куб.см солевого раствора и соответственно по 5 куб.см градуировочных растворов, близких по массовой доле фтора к анализируемой пробе. В четвертый стаканчик помещают 5 куб.см анализируемого раствора и 5 куб.см воды. Во все стаканчики добавляют по 20 куб.см раствора уротропина, содержимое перемешивают на магнитной мешалке, погружают в раствор электроды и измеряют в милливольтах потенциалы градуировочных и анализируемого растворов.

Каждое измерение снимают через 3 - 5 мин после погружения электродов в раствор. При переходе от одного раствора к следующему электроды обильно промывают водой и осушают фильтровальной бумагой. В конце определений проводят повторное измерение одного из градуировочных растворов. Если оно отличается более чем на ±3 мВ от ранее измеренного, то всю серию измерений повторяют до удовлетворения указанного условия. За результат измерения принимают первое измерение.

Перед проведением анализа проверяют чувствительность фторидного электрода в соответствии с методикой, приведенной в его паспорте.

При массовой доле фтор-иона более 1% анализируемую навеску уменьшают до 0,05 г, а аликвотную часть анализируемого раствора в четвертом стаканчике - до 1 куб.см, восполняя объем до 5 куб.см солевым раствором.

19.3.4. Обработка результатов

По полученным результатам определений разности потенциалов между электродами в градуировочных растворах и известной массе фтор-иона в них (в 5 куб.см раствора) строят градуировочный график, откладывая на оси абсцисс значения отрицательных логарифмов массы фтор-иона в 5 куб.см градуировочного раствора , которые для этих растворов равны 0,02; 0,72; 1,02; 1,72; 2,02; 2,72; 3,02, а на оси ординат - соответствующие им значения потенциала в милливольтах.

По построенному графику и значению разности потенциалов между электродами в анализируемом растворе находят значение для этого раствора. Антилогарифм найденного значения соответствует массе фтор-иона в миллиграммах в аликвотной части анализируемого раствора (5 куб.см). Массовую долю фтор-иона в процентах вычисляют по формуле (7).

Пример

Масса навески пробы мг.

Общий объем анализируемого раствора куб.см.

Аликвотная часть анализируемого раствора куб.см.

Значение отрицательного логарифма массы фтор-иона в аликвотной части анализируемого раствора по графику или в "искусственной" форме записи - 2,54. Антилогарифм этого числа равен 0,0347.

Массовая доля фтор-иона в соответствии с формулой (7)

Примечание. Для удобства обработки результатов рекомендуется применять при построении графика полулогарифмическую бумагу. При этом график строят в координатах "концентрация фтор-иона в аликвотной части раствора в миллиграммах на кубический сантиметр или молях на кубический дециметр - разность потенциалов в милливольтах".

ПРИЛОЖЕНИЕ 1

Справочное

Термины и их пояснения

Термин

Пояснение

1. Стандартный раствор

Раствор с точно известной концентрацией элемента

2. Градуировочный раствор

Раствор с известной концентрацией определяемого элемента, используемый для построения градуировочного графика в инструментальных методах анализа

3. Основная навеска

Навеска стандартного образца состава вещества в граммах, которой условно соответствует аттестованное значение элемента, приведенное в свидетельстве на образец, и по отношению к которой рассчитывают концентрации серии градуировочных растворов

4. Основной раствор

Раствор с известной концентрацией элемента, приготовленный из основной навески

5. Солевой раствор

Раствор, применяемый в фотометрическом или ионоселективном методах, для обеспечения устойчивости реакции, используемый для определения элемента

6. Холостой раствор

Раствор, составленный из применяемых в конкретном анализе реактивов и воды, для учета их загрязнения и внесения поправок при обработке результатов анализа

ПРИЛОЖЕНИЕ 2

Рекомендуемое

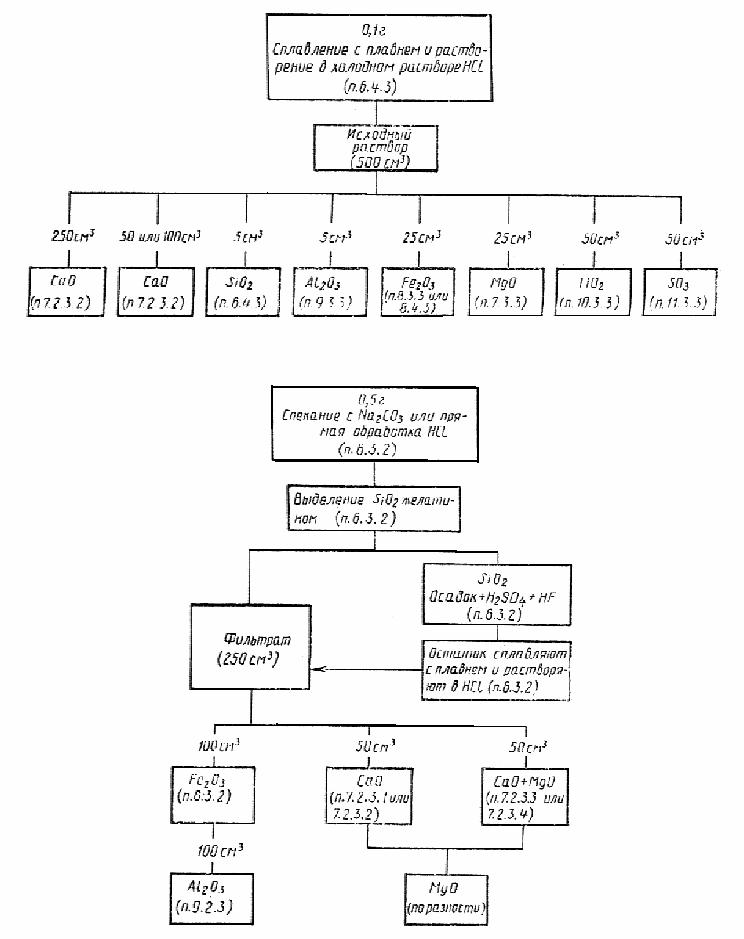

Схема систематического анализа цемента

Приложение 3

Обязательное

Рентгеноспектральный метод определения элементов

Рентгеноспектральный метод является экспресс-методом, основанным на возбуждении атомов элементов и измерении интенсивности их характеристических линий флуоресцентного излучения.

1. Средства анализа

Весы лабораторные общего назначения.

Печь муфельная.

Шкаф сушильный.

Спектрометр рентгеновский многоканальный дифракционный дискретного действия, позволяющий анализировать легкие элементы, начиная с магния () с одновременной регистрацией излучения не менее шести элементов.

Литий углекислый по ТУ 6-09-3728.

Лития тетраборат безводный по ТУ 6-09-4758.

Лития метаборат 2-водный по ТУ 6-09-4756.

Натрий азотно-кислый.

Кислота борная по ГОСТ 9656 и раствор массовой концентрацией 50 г/куб.дм.

Крахмал растворимый по ГОСТ 10163.

Смесь для сплавления: безводный тетраборат или метаборат лития, прокаленный при температуре не менее 700 град.С, углекислый литий и азотно-кислый натрий смешивают в фарфоровой ступке в процентном отношении 75:20:5 (в случае использования тетрабората лития) или 85:10:5 (в случае использования метабората лития).

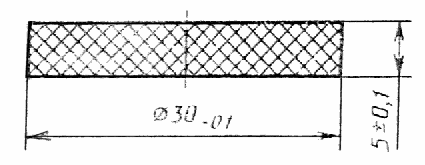

Подложка графитовая дискообразная диаметром 30 мм из электродного графита марок ГМЗ, ГЭ или других аналогичных (черт.2).

Графитовая подложка

Черт.2

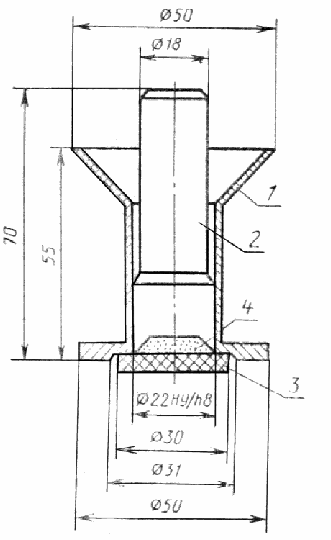

Воронка с пуансоном металлические (черт. 3)

Воронка с пуансоном

1 - воронка; 2- пуансон; 3 - графитовая подложка;

4 - смесь СОП со смесью для сплавления

Черт.3

Примечание. Размеры приведены для справок.

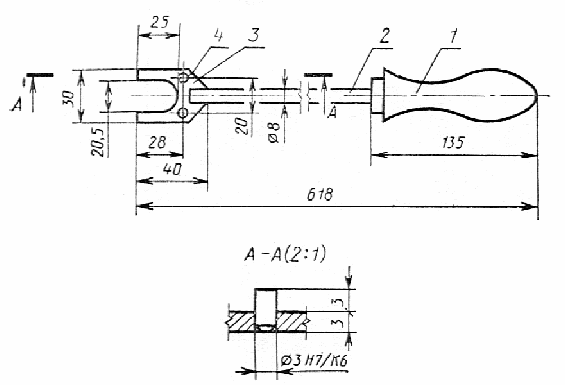

Вилка для установки и извлечения из муфельной печи графитовой подложки (черт. 4).

Вилка

1 - ручка; 2 - стержень; 3- лопатка; 4 - штырь

Черт. 4

Примечание. Размеры приведены для справок.

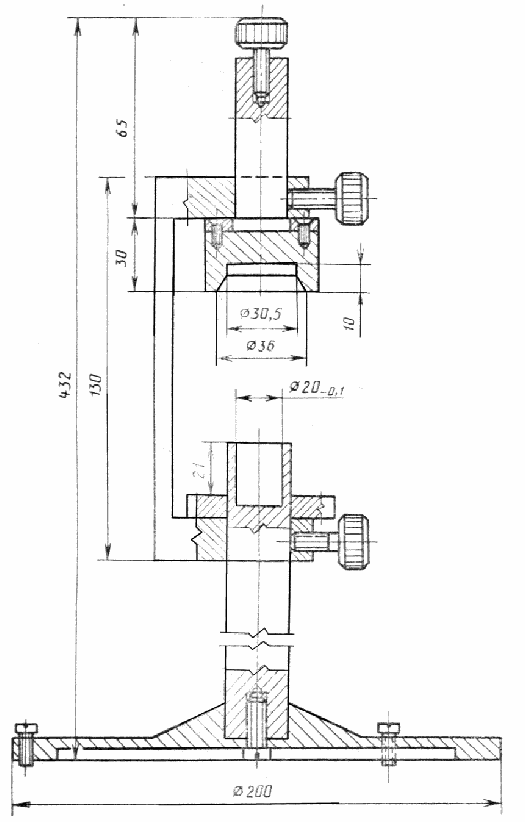

Штатив с опускающимся штампом для формования поверхности наплавленного слоя образца-излучателя (черт. 5).

Штатив с опускающимся штампом

Черт. 5

Примечание. Размеры приведены для справок.

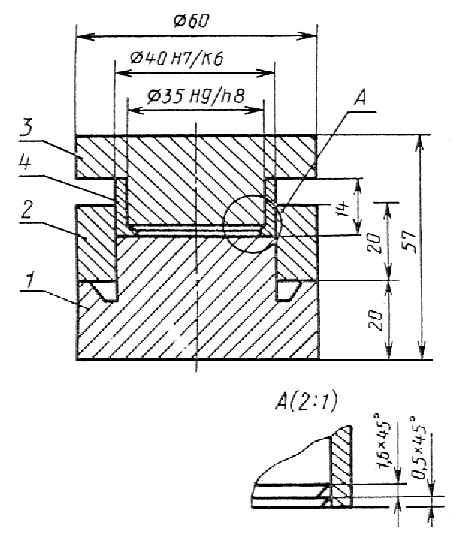

Пресс-форма для формования образцов-излучателей, изготовленная из нержавеющей стали марки 12х18Н9 по ГОСТ 5632 (черт. 6).

Пресс-форма

1 - основание; 2 - обойма; 3 - пуансон; 4 - кольцо-вкладыш

Черт. 6

Примечание. Размеры приведены для справок.

Пресс, обеспечивающий давление не менее 150 кгс/кв.см.

2. Подготовка к анализу

2.1. Приготовление СОП

Для каждой разновидности анализируемых материалов готовят серию порошкообразных СОП с различающимся химическим составом в диапазоне производственных колебаний массовой доли определяемых элементов. Количество СОП должно быть не менее , где - число анализируемых в материале элементов.

2.2. Изготовление образцов-излучателей

Из серии СОП изготавливают образцы-излучатели в виде таблеток наплавлением на графитовую подложку порошка СОП, смешанного со смесью для сплавления. Предварительно, для улучшения сцепления подложки с расплавом, ее смачивают раствором борной кислоты и подсушивают в сушильном шкафу при температуре 105 - 110 град.С.

Навески СОП массой по 0,5 г и смеси для сплавления по 1 г взвешивают на аналитических весах и перемешивают в фарфоровой ступке не менее 3 мин. Полученную смесь с помощью воронки и пуансона вручную формуют на графитовой подложке и вилкой помещают в разогретую до температуры 900 - 950 град.С муфельную печь на керамическую подставку и выдерживают не более 5 мин. Затем подложку с плавом вынимают, быстро устанавливают на штатив и опускают на нее штамп с полированной поверхностью и формируют твердый стекловидный слой таблетки.

ГОСТ 5382-91, часть 7

Строительный каталог
