ГОСТ 26633-91

Бетоны тяжелые и мелкозернистые. Технические условия.


Гост 26633-91

Группа Ж13



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ
Технические условия

Hеavy-weight and sand concretes.
Specifications


ОКП 58 7000 Дата введения 1992-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



     1. РАЗРАБОТАН И ВНЕСЕН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР

    РАЗРАБОТЧИКИ

    И.М. Дробященко, канд. техн. наук (руководитель темы); М.И. Бруссер, канд. техн. наук; Р.Л. Серых, д-р. техн. наук; Ю.С. Волков, канд. техн. наук; В.Р. Фаликман, канд. хим. наук; В.Ф. Степанова, канд. техн. наук; Ф.М. Иванов, д-р. техн. наук; М.М. Капкин, канд. техн. наук; М.Л. Нисневич, д-р. техн. наук; Н.С. Левкова, канд. техн. наук; В.Г Довжик, канд. техн. наук; Е.А. Антонов, канд. техн. наук; А.М. Шейнин, канд. техн. наук; В.А. Дорф, канд. техн. наук; Т.А. Затворницкая; С.П. Абрамова; И.Н. Нагорняк

    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 16.05.91 N 21

    3. Стандарт соответствует международным стандартам ИСО 3893-78 и СТ СЭВ 1406-78

    4. ВЗАМЕН ГОСТ 10268-80 и ГОСТ 26633-85

    5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


+------------------------------------------------------------------+

¦ Обозначение НТД, на который ¦ Номер пункта, приложения ¦

¦ дана ссылка ¦ ¦

+------------------------------------------------------------------+


ГОСТ 4.212-80 1.3.6


ГОСТ 450-77 Приложение 4


ГОСТ 7473-85 1.4.2; 2.5


ГОСТ 8267-82 1.6.1


ГОСТ 8268-82 1.6.1


ГОСТ 8269-87 3.7


ГОСТ 8429-77 Приложение 4


ГОСТ 8735-88 3.7


ГОСТ 8736-85 1.6.1


ГОСТ 10060-87 3.2


ГОСТ 10178-85 1.4.7, 1.5.1, 1.5.4-1.5.6


ГОСТ 10180-90 3.1



ГОСТ 10181.0-81 -ГОСТ 10181.4-81 3.4



ГОСТ 10260-82 1.6.1


ГОСТ 12730.1-78 -ГОСТ 12730.4-78 3.3


ГОСТ 12730.5-84 3.2


ГОСТ 12966-85 Приложение 4


ГОСТ 13015.1-81 2.2


ГОСТ 13087-81 3.3


ГОСТ 17624-87 3.1


ГОСТ 18105-86 2.6


ГОСТ 19906-74 Приложение 4


ГОСТ 22236-85 1.5.3


ГОСТ 22266-76 1.4.7, 1.5.1, 1.5.6


ГОСТ 22690-88 3.1


ГОСТ 22783-77 3.1


ГОСТ 23211-78 3.8


ГОСТ 23254-78 1.6.1


ГОСТ 23464-79 1.5.2


ГОСТ 23732-79 1.1.1, 3.8


ГОСТ 23845-86 1.6.13, 1.6.14


ГОСТ 24211-80 1.8, 3.8, приложение 4


ГОСТ 24316-80 3.3


ГОСТ 24452-80 3.3


ГОСТ 24544-81 3.3


ГОСТ 24545-81 3.3


ГОСТ 25192-82 1.3.1


ГОСТ 25592-83 1.6.1, 1.7


ГОСТ 25818-83 1.7


ГОСТ 26134-84 3.2


ГОСТ 26644-85 1.6.1, 1.7


ГОСТ 27006-86 1.4.2, 2.4


ГОСТ 28570-90 3.1


ТУ 6-01-166-89 Приложение 4


ТУ 6-01-1001-75 "


ТУ 6-01-1026-75 "


ТУ 6-02-694-76 "


ТУ 6-02-696-76 "


ТУ 6-02-700-76 "


ТУ 6-02-995-80 "


ТУ 6-05-1857-78 "


ТУ 6-05-1926-82 "


ТУ 6-18-194-76 "


ТУ 6-36-0204229-625-90 "


ТУ 6-188 УССР-81 "


ТУ 13-0281036-05-89 "


ТУ 13-05-02-83 "


ТУ 18 РСФСР-409-71 "


ТУ 39-01-08-658-81 "


ТУ 64.11.02-87 "


ТУ 69 БССР-350-82 "


ТУ 113-03-367-79 "


ОСТ 13-145-82 "


ОСТ 13-287-85 "


СНиП 2.03.11-85 1.4.7


СНип 2.03.01-86 2.3


ОСП-72/87 Минздрава СССР 1.3.8


СТ СЭВ 1406-78 1.3.1, 1.3.2


СТ СЭВ 4421-72 3.5


ИСО 3893-78 1.3.1


     6. ПЕРЕИЗДАНИЕ.


    Настоящий стандарт распространяется на конструкционные тяжелые и мелкозернистые бетоны (далее - бетоны), применяемые во всех видах строительства.


1. Технические требования



     1.1. Требования настоящего стандарта следует соблюдать при разработке новых и пересмотре действующих стандартов и технических условий, проектной и технологической документации на сборные бетонные и железобетонные изделия и конструкции заводского изготовления, монолитные и сборно-монолитные сооружения (далее конструкции).


    1.2. Бетоны следует изготавливать в соответствии с требованиями настоящего стандарта по проектной и технологической документации на конструкции конкретных видов, утвержденной в установленном порядке.


    1.3. Характеристики

    1.3.1. Требования к бетону установлены в соответствии с ГОСТ 25192 и международными стандартами ИСО 3893, СТ СЭВ 1406.

    1.3.2. Прочность бетона в проектном возрасте характеризуют классами прочности на сжатие, осевое растяжение, растяжение при изгибе.


    Для бетонов установлены следующие классы:


    по прочности на сжатие: В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В35; В40; В45; В50; В55; В60; В65; В70; В75; В80.


    Примечание. Допускается применение бетона промежуточных классов по прочности на сжатие В22,5 и В27,5;


    по прочности на осевое растяжение: В(t) 0,4; B(t) 0,8; B(t) 1,2; B(t) 1,6; В(t) 2,0; B(t) 2,4; B(t) 2,8; B(t) 3,2; В(t) 3,6; B(t) 4,0;


    по прочности на растяжение при изгибе: В(tb) 0,4; B(tb) 0,8; B(tb) 1,2; B(tb) 1,6; В(tb) 2,0; B(tb) 2,4; B(tb) 2,8; B(tb) 3,2; В(tb) 3,6; B(tb) 4,0; B(tb) 4,4; B(tb) 4,8; В(tb) 5,2; B(tb) 5,6; B(tb) 6,0; B(tb) 6,4; B(tb) 6,8; B(tb) 7,2; В(tb) 8,0.


    Примечания:


    1. Для бетона конструкций, запроектированных до ввода в действие СТ СЭВ 1406 (при нормировании прочности по маркам), установлены следующие марки:


    по прочности на сжатие: М50; М75; М100; М150; М200; М250; М300; М350; М400; М450; М500; М550; М600; М700; М800; М900; М1000;


    по прочности на осевое растяжение: P(t) 5; P(t) 10; P(t) 15; P(t) 20; P(t) 25; P(t) 30; P(t) 35; P(t) 40; P(t) 45; P(t) 50;


    по прочности на растяжение при изгибе: P(tb) 5; P(tb) 10; P(tb) 15; P(tb) 20; P(tb) 25; P(tb) 30; P(tb) 35; P(tb) 40; P(tb) 45; P(tb) 50; P(tb) 55; P(tb) 60; P(tb) 65; P(tb) 70; P(tb) 75; P(tb) 80; P(tb) 85; P(tb) 90; P(tb) 100.


    Соотношение между классами и марками бетона по прочности на растяжение и сжатие при нормативном коэффициенте вариации 13,5%, а для массивных гидротехнических конструкций - 17% приведено в приложении 1.


    1.3.3. Для бетонов конструкций, подвергающихся в процессе эксплуатации попеременному замораживанию и оттаиванию, назначают следующие марки бетона по морозостойкости: F50; F75; F100; F150; F200; F300; F400; F500; F600; F800; F1000.


    1.3.4. Для бетонов конструкций, к которым предъявляются требования ограничения проницаемости или повышенной плотности и коррозионной стойкости, назначают марки по водонепроницаемости. Установлены следующие марки по водонепроницаемости: W2; W4; W6; W8; W10; W12; W14; W16; W18; W20.


    1.3.5. Классы бетона по прочности, марки по морозостойкости и водонепроницаемости бетонов в конструкциях конкретных видов устанавливают в соответствии с нормами проектирования и указывают в стандартах, технических условиях и в проектной документации на эти конструкции.


    1.3.6. В зависимости от условий работы бетона, в стандартах или технических условиях и рабочих чертежах бетонных и железобетонных конструкций следует устанавливать дополнительные требования к качеству бетонов, предусмотренные ГОСТ 4.212.


    1.3.7. Технические требования к бетону, установленные в пп. 1.3.1.-1.3.6 должны быть обеспечены изготовителем конструкции в проектном возрасте, который указывают в проектной документации на эти конструкции и назначают в соответствии с нормами проектирования в зависимости от условий твердения бетона, способов возведения и сроков фактического загружения этих конструкций. Если проектный возраст не указан, технические требования к бетону должны быть обеспечены в возрасте 28 сут.

    1.3.8. Бетоны, применяемые для жилищно-гражданского строительства, по удельной активности естественных радионуклидов должны соответствовать требованиям п.1.4 Основных санитарных правил ОСП-72/87, утвержденных Минздравом СССР.


    1.4. Требования к бетонным смесям


    1.4.1. Качество бетонных смесей и технология их приготовления должны обеспечивать получение бетонов конструкций, удовлетворяющим требованиям по всем нормируемым показателям качества.


    1.4.2. Состав бетона подбирают по ГОСТ 27006.


    При выборе материалов для подбора состава бетона следует производить радиационно-гигиеническую оценку этих материалов.


    Требуемые значения водоцементного отношения и объема вовлеченного воздуха в бетонных смесях устанавливают для отдельных видов бетона в зависимости от условий работы конструкций.


    Приготовление и транспортирование бетонных смесей производят в соответствии с требованиями ГОСТ 7473.


    1.4.3. Для дорожных и аэродромных однослойных и верхнего слоя двухслойных покрытий водоцементное отношение в бетонной смеси должно быть не более 0,50, а для нижнего слоя двухслойных покрытий - не более 0,60.


    1.4.4. Для дорожных и аэродромных покрытий объем вовлеченного воздуха в бетонной смеси должен соответствовать указанному в табл. 1.



Таблица 1



+------------------------------------------------------------------+

¦ ¦ Объем вовлеченного воздуха в бетонной¦

¦ ¦ смеси, %, для бетона ¦

¦ Конструктивный +---------------------------------------¦

¦ слой покрытия ¦ тяжелого ¦ мелкозернистого ¦

+------------------------------------------------------------------+


Однослойные и верхний

слой двухслойных пок

рытий 5-7 2-7


Нижний слой двухслой-

ных покрытий 3-5 1-12


     1.4.5. Для гидротехнических сооружений с нормированной морозостойкостью F200 и выше, эксплуатируемых в условиях насыщения морской или минерализованной водой, объем вовлеченного воздуха в бетонной смеси должен соответствовать указанному в табл. 2.



Таблица 2



+------------------------------------------------------------------+

¦ ¦ Объем вовлеченного воздуха в бетонной смеси, %,¦

¦Максимальная ¦ при В/Ц ¦

¦крупность запол- +------------------------------------------------¦

¦нителя, мм ¦ Менее 0,41 ¦ 0,41-0,50 ¦ Более 0,50 ¦

+------------------------------------------------------------------+


10 2-4 3-5 5-7


20 2-4 4-6


40 1-3 3-5

1-3

80 2-4


    1.4.6. Объем вовлеченного воздуха в бетонных смесях для бетонов мостовых конструкций с нормированной морозостойкостью принимают по стандартам и техническим условиям на бетон конструкции конкретного вида; он не должен превышать, %:


     2-5 - для мостовых бетонных и железобетонных конструкций;


    5-6 - для покрытий проезжей части мостов.



    1.4.7. Минимальный расход цементов по ГОСТ 10178 и ГОСТ 22266 принимают в соответствии с табл. 3 в зависимости от вида конструкций и условий их эксплуатации.



Таблица 3



+------------------------------------------------------------------+

¦Вид конструкции¦Условия эксплуа- ¦Вид и расход цементов, кг/куб.м ¦

¦ ¦ тации +--------------------------------¦

¦ ¦ ¦ПЦ-Д0, ПЦ-Д5 ¦ ПЦ-Д20 ¦ ШПЦ, ¦

¦ ¦ ¦ ССПЦ-Д0 ¦ССПЦ-Д20 ¦ ССШПЦ,¦

¦ ¦ ¦ ¦ ¦ ПуццПЦ¦

+------------------------------------------------------------------+


Неармированные Без атмосферных

воздействий Не нормируют


При атмосферных

воздействиях 150 170 170


Армированные Без атмосферных

с ненапрягае- воздействий 150 170 180

мой арматурой

При атмосферных

воздействиях 200 220 240


Армированные с Без атмосферных

преднапряжен- воздействий 220 240 270

ной арматурой

При атмосферных

воздействиях 240 270 300


     Примечания:


    1. Допускается изготовление армированных бетонов с расходом цемента менее минимально допустимого при условии предварительной проверки обеспечения защитных свойств бетона по отношению к стальной арматуре.


    2. Минимальный расход цемента других видов устанавливают на основании результатов оценки защитных свойств бетона на этих цементах по отношению к стальной арматуре.


    3. Минимальный расход цемента для бетонов конструкций, эксплуатирующихся в агрессивных средах, определяют с учетом требований СНиП 2.03.11.


    1.5. Требования к вяжущим материалам

    1.5.1. В качестве вяжущих материалов следует применять портландцементы и шлакопортландцементы по ГОСТ 10178, сульфатостойкие и пуццолановые цементы по ГОСТ 22266 и другие цементы по стандартам и техническим условиям в соответствии с областями их применения для конструкций конкретных видов.


    1.5.2. Вид и марку цемента следует выбирать в соответствии с назначением конструкций и условиями их эксплуатации, требуемого класса бетона по прочности, марок по морозостойкости и водонепроницаемости, величины отпускной или передаточной прочности бетона для сборных конструкций на основании требований стандартов, технических условий или проектной документации на эти конструкции с учетом требований ГОСТ 23464, а также воздействия вредных примесей в заполнителях на бетон (см. приложение 2).


    Применение пуццолановых цементов для производства сборных железобетонных конструкций без технико-экономического обоснования не допускается.


    1.5.3. Для производства сборных конструкций, подвергаемых тепловой обработке, следует применять цементы I и II групп эффективности при пропаривании по ГОСТ 22236. Применение цементов III группы допускается при согласовании со специализированными научно-исследовательскими институтами, технико-экономическом обосновании и согласии потребителя.


    1.5.4. Для бетона дорожных и аэродромных покрытий, дымовых и вентиляционных труб, вентиляторных и башенных градирен, опор высоковольтных линий электропередач, железобетонных напорных и безнапорных труб, железобетонных шпал, мостовых конструкций, стоек опор, свай для вечномерзлых грунтов должен применяться портландцемент на основе клинкера с нормированным минералогическим составом по ГОСТ 10178.


    Для бетона дорожных оснований допускается применение шлакопортландцемента по ГОСТ 10178.


    1.5.5. Для повышения качества и экономичности бетона следует вводить в бетонную смесь добавки, приведенные в приложении 4.


    Виды и объем (массу) вводимых добавок уточняют опытным путем в зависимости от вида и качества исходных материалов, применяемых для приготовления бетонной смеси, и режимов твердения.


    1.6. Требования к заполнителям


    1.6.1. В качестве крупных заполнителей для тяжелых бетонов используют щебень из природного камня по ГОСТ 8267, щебень из гравия по ГОСТ 10260, щебень из попутно добываемых пород и отходов горнообогатительных предприятий по ГОСТ 23254, гравий по ГОСТ 8268, а также щебень из шлаков ТЭЦ по ГОСТ 26644.


    В качестве мелких заполнителей для бетонов используют природный песок и песок из отсевов дробления и их смеси, удовлетворяющие требованиям ГОСТ 8736, а также золошлаковые смеси по ГОСТ 25592.


    1.6.2. В случае необходимости применения заполнителей с показателями качества ниже требований государственных стандартов, приведенных в п.1.6.1, а также требований настоящего стандарта, предварительно должно быть проведено их исследование в бетонах в специализированных центрах для подтверждения возможности и технико-экономической целесообразности получения бетонов с нормируемыми показателями качества.


    1.6.3. Крупный заполнитель в зависимости от предъявляемых к бетону требований выбирают по следующим показателям: зерновому составу и наибольшей крупности, содержанию пылевидных и глинистых частиц, вредных примесей, форме зерен, прочности, содержанию зерен слабых пород, петрографическому составу и радиационно-гигиенической характеристике. При подборе состава бетона учитывают также плотность, пористость, водопоглощение, пустотность. Крупные заполнители должны иметь среднюю плотность от 2000 до 2800 кг/куб.м.


    1.6.4. Крупный заполнитель следует применять в виде раздельно дозируемых фракций при приготовлении бетонной смеси. Наибольшая крупность заполнителя должна быть установлена в стандартах, технических условиях или рабочих чертежах бетонных и железобетонных конструкций. Перечень фракций в зависимости от наибольшей крупности зерен заполнителя указан в табл. 4.



Таблица 4



+------------------------------------------------------------------+

¦ Наибольшая крупность ¦ Фракция крупного заполнителя ¦

¦ зерен ¦ ¦

+------------------------------------------------------------------+


10 От 5 до 10 или от 3 до 10


20 От 5(3) до 10 и св. 10 до 20


40 От 5(3) до 10, св. 10 до 20 и св. 20

до 40


80 От 5(3) до 10, св. 10 до 20, св. 20

до 40 и св. 40 до 80


120 От 5(3) до 10, св. 10 до 20, св. 20

до 40, св. 40 до 80, св. 80 до 120


     Примечание. Применение фракции заполнителя с крупностью зерен от 3 до 10 мм допускается в случае использования в качестве мелкого заполнителя песков с модулем крупности не более 2,5.


    Допускается применение крупных заполнителей в виде смеси двух смежных фракций, отвечающих требованиям табл. 4.


    1.6.5. Содержание отдельных фракций в крупном заполнителе в составе бетона должно соответствовать указанному в табл. 5.



Таблица 5



+------------------------------------------------------------------+

¦Наибольшая ¦ Содержание фракций в крупном заполнителе, % ¦

¦крупность +------------------------------------------------------¦

¦заполните- ¦ от 5(3) ¦ св. 10 ¦ св. 20 ¦ св. 40 ¦ св 80 ¦

¦ля, мм ¦ до 10 мм ¦ до 20 мм ¦ до 40 мм ¦ до 80 мм ¦ до 120 мм¦

+------------------------------------------------------------------+


10 100 - - - -


20 25-40 60-75 - - -


40 15-25 20-35 40-65 - -


80 10-20 15-25 20-35 35-55 -


120 5-10 10-20 15-25 20-30 30-40


     1.6.6. Содержание пылевидных и глинистых частиц в щебне из изверженных и метаморфических пород, щебне из гравия и в гравии не должно превышать для бетонов всех классов 1% по массе.


    Содержание пылевидных и глинистых частиц в щебне из осадочных пород не должно превышать для бетонов класса В22,5 и выше - 2% по массе; класса В20 и ниже - 3% по массе.


    1.6.7. Содержание зерен пластинчатой (лещадной) и игловатой формы в крупном заполнителе не должно превышать 35% по массе.


    1.6.8. Марка щебня из изверженных пород должна быть не ниже 800, щебня из метаморфических пород - не ниже 600 и осадочных пород - не ниже 300, гравия и щебня из гравия - не ниже Др16.


    Марка щебня из природного камня должна быть не ниже:


300 - для бетона класса В15 и ниже;


400 " " " В20;


600 " " " В22,5;


800 " " классов В25; В30;


1000 " " класса В40;


1200 " " " В45 и выше.


     Допускается применять щебень из осадочных карбонатных пород марки 400 для бетона класса В22,5, если содержание в нем зерен слабых пород не превышает 5%.


    Марки гравия и щебня из гравия должны быть не ниже:


Др16 - для бетона класса В22,5 и ниже;


Др12 " " " В25;


Др8 " " " В30 и выше.


     1.6.9. Содержание зерен слабых пород в щебне из природного камня не должно превышать, %, по массе:


5 - для бетона классов В40 и В45;

10 " " " В20, В22,5, В25 и В30;


15 - для бетона класса В15 и ниже.


     Содержание зерен слабых пород в гравии и щебне из гравия не должно превышать 10% по массе для бетонов всех классов.


    1.6.10. Морозостойкость крупных заполнителей должна быть не ниже нормированной марки бетона по морозостойкости.


    1.6.11. Мелкий заполнитель для бетона выбирают по зерновому составу, содержанию пылевидных и глинистых частиц, петрографическому составу, радиационно-гигиенической характеристике. При подборе состава бетона учитывают плотность, водопоглощение (для песков из отсевов дробления), пустотность, а также прочность исходной горной породы на сжатие в насыщенном водой состоянии (для песков из отсевов дробления).


    Мелкие заполнители должны иметь среднюю плотность зерен от 2000 до 2800 кг/куб.м.


    1.6.12. Зерновой состав мелкого заполнителя должен соответствовать графику (см. чертеж). При этом учитывают только зерна, проходящие через сито с круглыми отверстиями диаметром 5 мм.


    При несоответствии зернового состава природных песков требованиям графика следует применять укрупняющую добавку к мелким и очень мелким пескам - песок из отсевов дробления или крупный песок, а к крупному песку - добавку, понижающую модуль крупности, - мелкий или очень мелкий песок.


    С учетом требований п.1.6.2 в бетонах класса по прочности до В30 или В(tb) 4,0 включ. допускается использование очень мелких песков с модулем крупности от 1,0 до 1,5 с содержанием зерен менее 0,16 мм до 20% по массе и пылевидных и глинистых частиц не более 3% по массе.


    1.6.13. Виды вредных примесей и характер возможного воздействия их на бетон приведены в приложении 2.


    Допустимое содержание пород и минералов, отнесенных к вредным примесям в заполнителях:


    аморфные разновидности диоксида кремния, растворимого в щелочах (халцедон, опал, кремень и др.) - не более 50 ммоль/л;


    сера, сульфиды, кроме пирита (марказит, пирротин и др.) и сульфаты (гипс, ангидрит и др.) в пересчете на SO(3) - не более 1,5% по массе для крупного заполнителя и 1,0% по массе - для мелкого заполнителя;


    пирит в пересчете на SO(3) - не более 4% по массе;


    слоистые силикаты (слюды, гидрослюды, хлориты и др., являющиеся породообразующими минералами) - не более 15% по объему для крупного заполнителя и 2% по массе - для мелкого заполнителя;


    магнетит, гидрооксиды железа (гетит и др.), апатит, нефелин, фосфорит, являющиеся породообразующими минералами, - каждый в отдельности не более 10%, а в сумме - не более 15% по объему;


    галоиды (галит, сильвин и др.), включающие водорастворимые хлориды, в пересчете на ион хлора - не более 0,1% по массе для крупного заполнителя и 0,15% по массе - для мелкого заполнителя;


    свободное волокно асбеста - не более 0,25% по массе;


    уголь - не более 1% по массе.

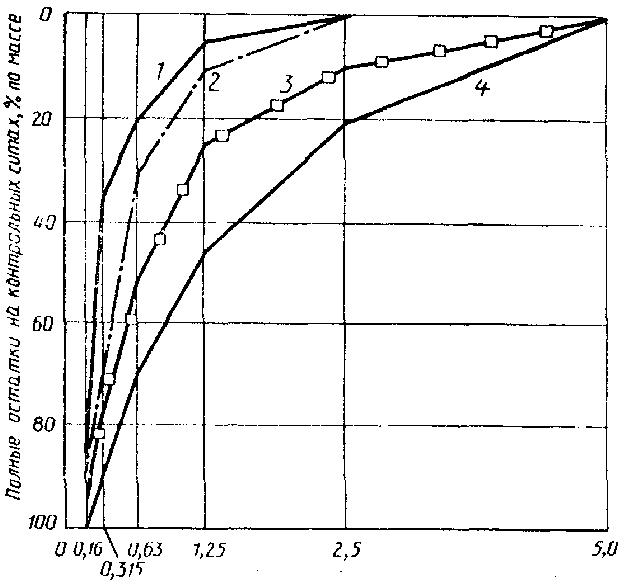

Размеры отверстий контрольных сит, мм


1 -нижняя граница крупности песка (модуль крупности 1,5);
2 - нижняя граница крупности песка (модуль крупности 2,0)
для бетонов класса В15 и выше; 3 -нижняя граница крупности
песка (модуль крупности 2,5) для бетонов класса В25 и выше;
4 -верхняя граница крупности песков (модуль крупности 3,25).


     1.6.14. Заполнители, содержащие включения вредных примесей, превышающие значения, приведенные в п.1.6.13, а также цеолит, графит и горючие сланцы, могут применяться для производства бетона только после проведения испытаний в бетоне в соответствии с требованиями п.1.6.2.


    1.6.15. Для применения щебня из осадочных карбонатных пород афанитовой структуры и изверженных эффузивных пород стекловидной структуры, гравия с гладкой поверхностью для бетона класса по прочности В22,5 и гравия любого вида для бетона класса по прочности В30 и выше должны быть проведены их испытания в бетоне в соответствии с п.1.6.2.


    1.6.16. Дополнительные требования к заполнителям для бетонов конструкций различных видов установлены в приложении 3.


    1.7. Для снижения расхода цемента и заполнителей при приготовлении бетонных смесей рекомендуется использовать золы-уносы, шлаки и золошлаковые смеси ТЭС, отвечающие требованиям ГОСТ 25592, ГОСТ 25818 и ГОСТ 26644.


    1.8. Для регулирования и улучшения свойств бетонной смеси и бетона, снижения расхода цемента и энергетических затрат следует применять химические добавки, удовлетворяющие требованиям ГОСТ 24211.


    Перечень добавок приведен в приложении 4.


    1.9. Бетоны марки по морозостойкости F200 и выше, а также бетоны марки по морозостойкости F100 и выше для дорожных и аэродромных покрытий, гидротехнических сооружений следует изготовлять с обязательным применением воздухововлекающих или газообразующих добавок.


    1.10. Бетонные смеси марок по удобоукладываемости П3-П5 для производства сборных железобетонных конструкций и изделий и марок по удобоукладываемости П4 и П5 для монолитных и сборномонолитных конструкций должны приготовляться с обязательным применением пластифицирующих добавок.


    1.11. Вода для затворения бетонной смеси и приготовления растворов химических добавок должна соответствовать требованиям ГОСТ 23732.


2. Приемка



     2.1. Входным контролем материалов (цемента, заполнителей, воды, добавок), применяемых для приготовления бетонных смесей бетонов, устанавливают их соответствие требованиям разд. 1.


    2.2. Качество бетона для сборных железобетонных и бетонных конструкций контролируют при приемке конструкций по ГОСТ 13015.1.


    2.3. Приемку бетона по качеству для монолитных конструкций производят по прочности, а по морозостойкости, водонепроницаемости и другим нормируемым показателям, установленным проектом, - в соответствии с нормами по организации, производству и приемке работ.


    2.4. Бетоны по морозостойкости, водонепроницаемости, средней плотности, истираемости, водопоглощению оценивают при подборе каждого нового номинального состава бетона по ГОСТ 27006, а в дальнейшем - не реже одного раза в 6 мес, а также при изменении состава бетона, технологии производства и качества используемых материалов.


    Периодические испытания по показателю удельной активности естественных радионуклидов в бетоне проводят при первичном подборе номинального состава бетона, а также при изменении качества применяемых материалов, когда их удельная активность естественных радионуклидов в новых материалах превышает соответствующие характеристики материалов, ранее применяемых.


    При необходимости, бетон по показателям влажности, деформации усадки, ползучести, выносливости, тепловыделению, призменной прочности, модулю упругости, коэффициенту Пуассона, защитным свойствам бетона по отношению к арматуре и другим нормируемым показателям оценивают в соответствии с требованиями стандартов и технических условий на бетон конструкций конкретного вида.


    2.5. Бетонную смесь принимают по ГОСТ 7473.


    2.6. Прочность бетона контролируют и оценивают по ГОСТ 18105.




3. Методы контроля



     3.1. Прочность бетона на сжатие и растяжение определяют по ГОСТ 10180 или ГОСТ 28570, или ГОСТ 22690, или ГОСТ 17624, или ГОСТ 22783.


    3.2. Морозостойкость бетона определяют по ГОСТ 10060 или 26134, водонепроницаемость - по ГОСТ 12730.5.


    3.3. Другие показатели качества бетонов, перечисленные в п.2.3, определяют в соответствии с требованиями, установленными в стандартах и технических условиях на бетон конструкций конкретных видов:



    среднюю плотность - по ГОСТ 12730.1;

    влажность - по ГОСТ 12730.2;

    водопоглощение - по ГОСТ 12730.3;

    показатели пористости - по ГОСТ 12730.4;

    истираемость - по ГОСТ 13087;

    призменную прочность, модуль упругости и коэффициент Пуассона по ГОСТ 24452;

    деформации усадки и ползучести - по ГОСТ 24544;

    выносливость - по ГОСТ 24545;

    тепловыделение - по ГОСТ 24316;

    3.4. Качество бетонной смеси определяют по ГОСТ 10181.0 - ГОСТ 10181.4.

    3.5. Проверка защитных свойств бетона по отношению к стальной арматуре - по СТ СЭВ 4421.

    3.6. Удельную активность естественных радионуклидов, содержащихся в материалах для бетонов и в бетонах, определяют в соответствии с методиками, утвержденными Минздравом СССР.

    3.7. Показатели качества крупного заполнителя для тяжелого бетона определяют по ГОСТ 8269, и мелкого заполнителя для бетонов по ГОСТ 8735.

    3.8. Показатели качества добавок проверяют по ГОСТ 24211, а воды - по ГОСТ 23732.





Приложение 1

подождите, идет загрузка...    подождите, идет загрузка...
Закрыть

Строительный каталог
