ГОСТ 16289-86 (1996)

Окна и балконные двери деревянные с тройным остекленением для жилых и общественных зданий. Типы, конструкция и размеры.

ГОСТ 16289-86


УДК 691.11.028.2: 006.354 Группа Ж32


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ

ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ


Типы, конструкция и размеры


Wooden windows and balcony doors of triple glazing

for dwelling and public buildings.

Types, structure and dimensions


ОКП 53 6133

Дата введения 1987-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


РАЗРАБОТЧИКИ


И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 192


3. ВЗАМЕН ГОСТ 16289-80


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 111-90

2.7

ГОСТ 5088-94

2.6, приложение 3

ГОСТ 538-88

Приложение 3

ГОСТ 5090-80

2.5, приложение 3

ГОСТ 1145-80

Приложение 6

ГОСТ 5091-78

Приложение 3

ГОСТ 2697-83

2.2

ГОСТ 8242-88

2.2

ГОСТ 4598-86

2.2

ГОСТ 10174-90

2.8

ГОСТ 5087-80

Приложение 3

ГОСТ 23166-78

2.1, приложение 3


5. ПЕРЕИЗДАНИЕ


6. ВНЕСЕНА поправка к ГОСТ 16289-86, опубликованная в ИУС N 8 1997 г.


Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.


1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ


1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.


1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт.1 и в приложении 1; для общественных зданий - указанным на черт.2 и в приложении 2.


Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.


1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт.1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей - шириной на 70 мм меньше указанной на черт.1, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.


1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном изображении.


1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:


Х

Х

Х

-

Х

Х

Х










Обозначение настоящего стандарта








Буквы, означающие: А, В и Г - варианты рисунков одного размера; Н - окно в негативном изображении; Л - левое окно или левую балконную дверь








Ширина проема, дм








Высота проема, дм








Тип изделия: РС - с раздельноспаренными переплетами и дверными полотнами








Вид изделия: О - окно; Б - балконная дверь



Примеры условных обозначений


Окно правое типа РС для проема высотой 15 и шириной 9 дм:

ОРС15-9 ГОСТ 16289-86


То же, левое:

ОРС15-9Л ГОСТ 16289-86


Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:


ОРС15-13,5 ГОСТ 16289-86


То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):


ОРС18-18В ГОСТ 16289-86


То же, в негативном изображении:

ОРС18-18ВН ГОСТ 16289-86


Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:


БРС22-7,5 ГОСТ 16289-86


То же, левая:

БРС22-7,5 Л ГОСТ 16289-86

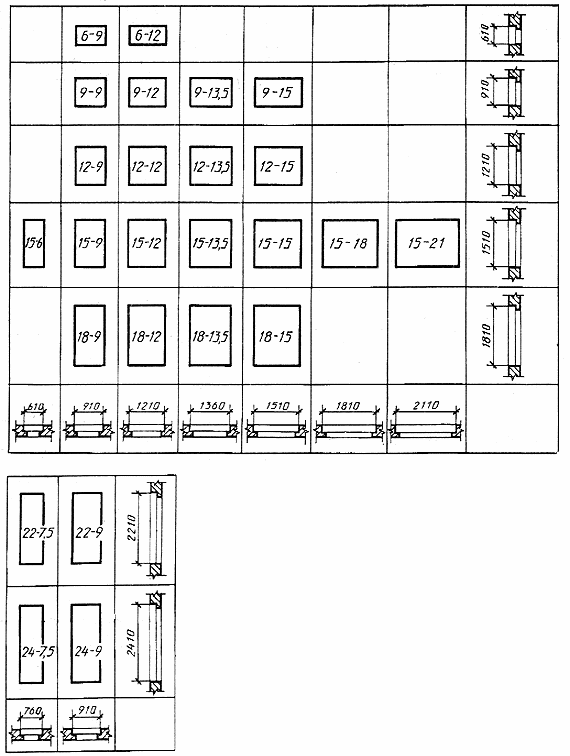

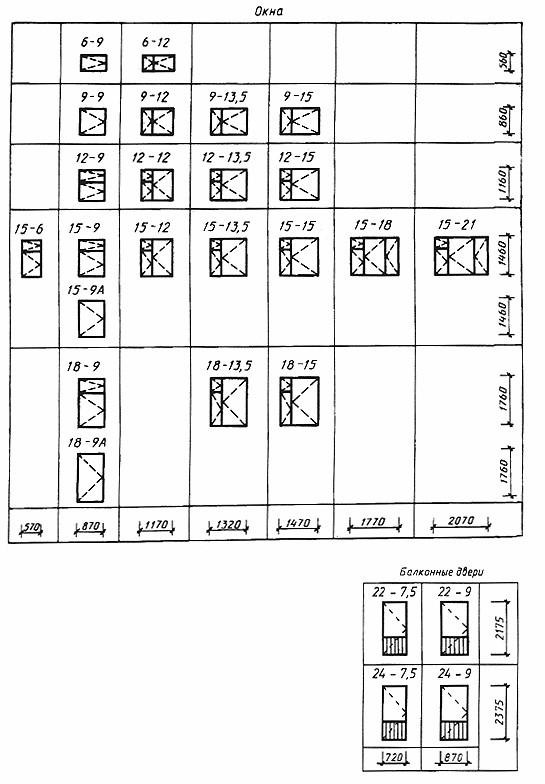

Типы и габаритные размеры окон и балконных дверей

жилых зданий


Черт.1

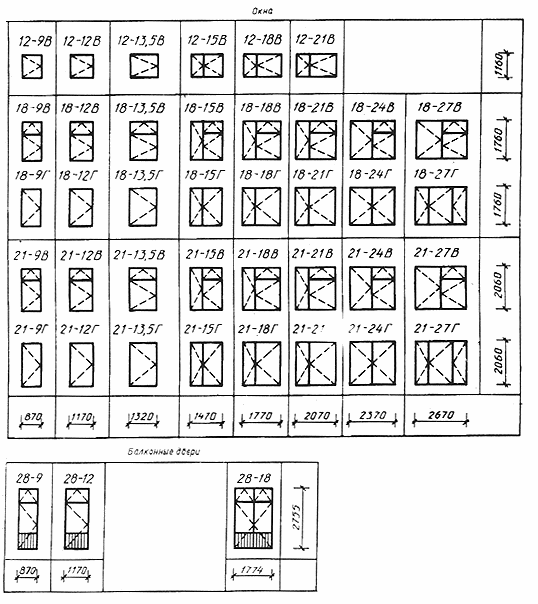

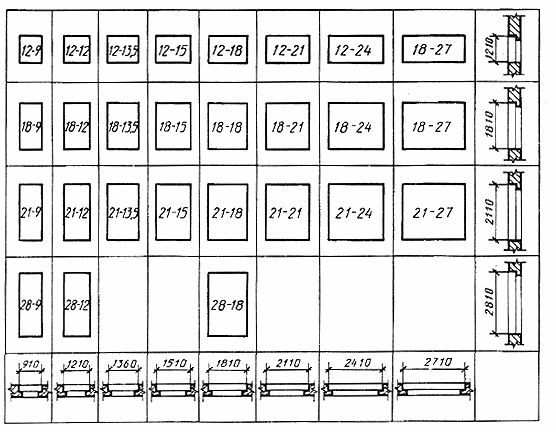

Типы и габаритные размеры окон и балконных дверей

общественных зданий


Черт.2


Примечания к черт.1 и 2.


1. Схемы изделий изображены со стороны фасада.


2. Цифры над схемами изделий означают размеры проемов в модулях.



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ



2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.


2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-6, размеры сечений - на черт.7-15; для общественных зданий на черт.16-22, размеры сечений - на черт.23-32.

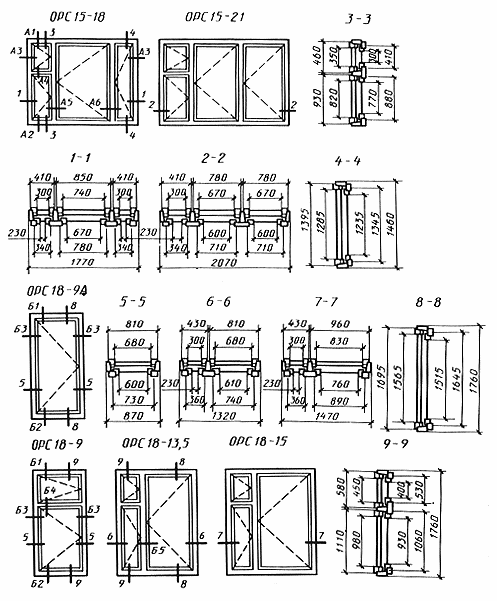

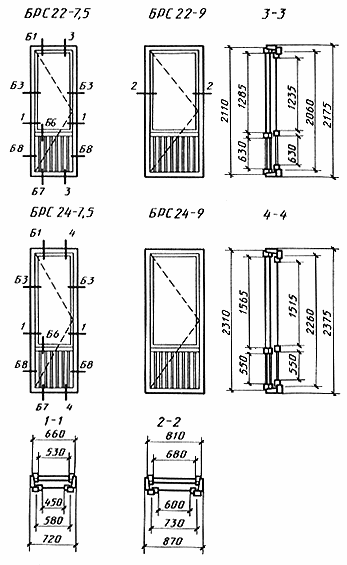

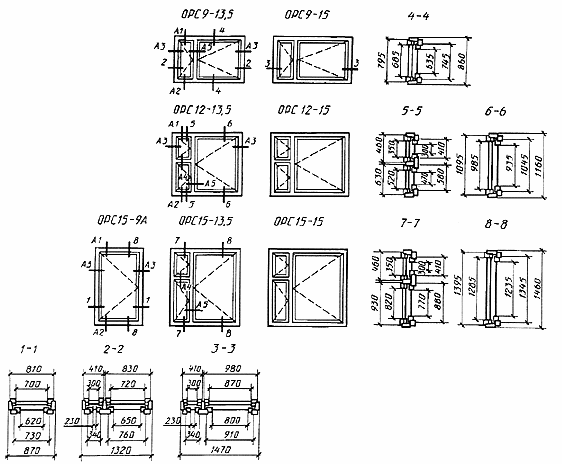

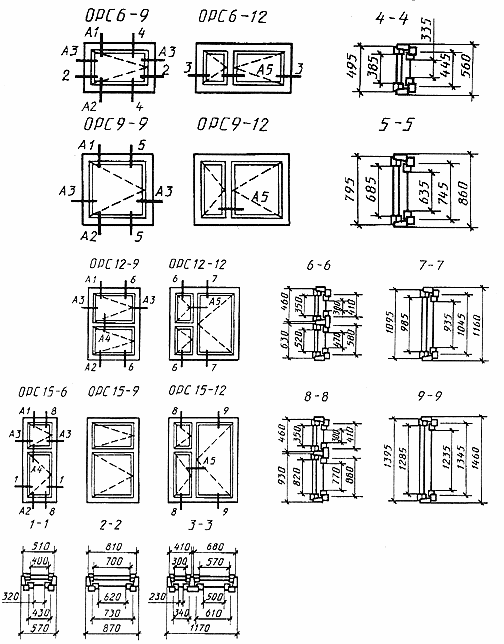

Конструкция, форма, основные размеры и марки окон

и балконных дверей жилых зданий



Черт.3


2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.


На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.


2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одно отверстие посередине створок.



Черт.4


2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по ГОСТ 5090.


2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.


Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.


2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5-3 мм, а для общественных зданий - толщиной 3-4 мм.


Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.


2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.


2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.


2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.


2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.


2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий - в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.


Черт.5


Черт.6

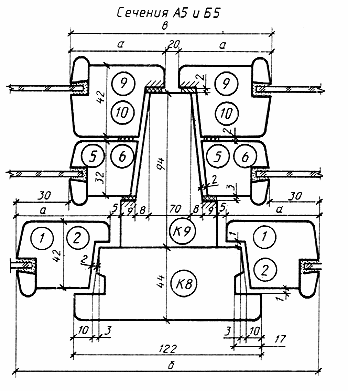

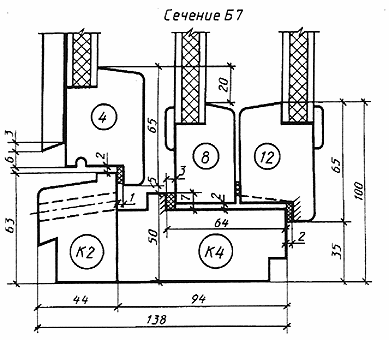

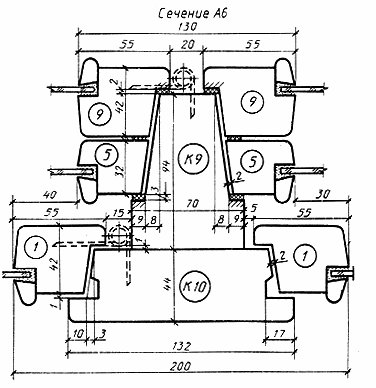

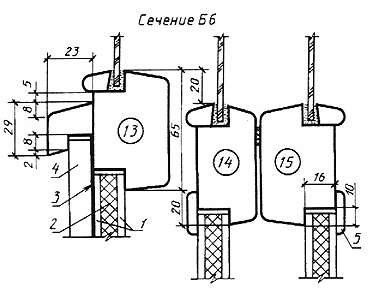

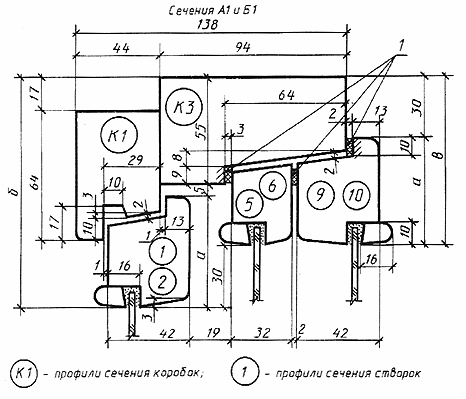

Сечения по притворам окон и балконных дверей

жилых зданий



Сечения

а

б

в

Детали

А1

55

115

85

1

5

9

Б1

65

125

95

2

6

10


Примечание. Допускается размеры раскладки по стеклу уменьшать на 1 мм.




Черт.7




1 - уплотняющие прокладки; 2 - отверстие диаметром 10 мм для отвода воды


Черт.8

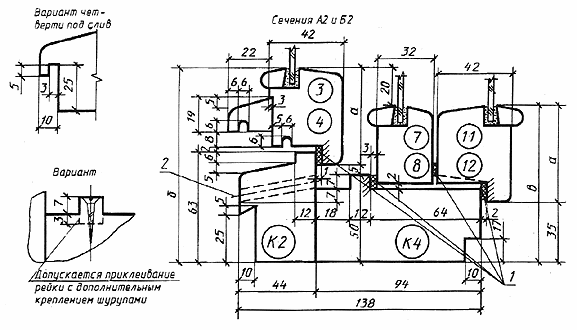

Сечение

а

б

в

Деталь

А2

55

110

90

3

7

11

Б2

65

120

100

4

8

12


Примечание. Вариант отлива из алюминия см. черт.10.

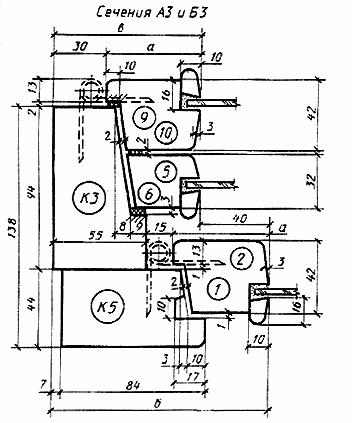

Сечение

а

б

в

Деталь

А3

55

125

85

1

5

9

Б3

65

135

95

2

6

10


Черт.9

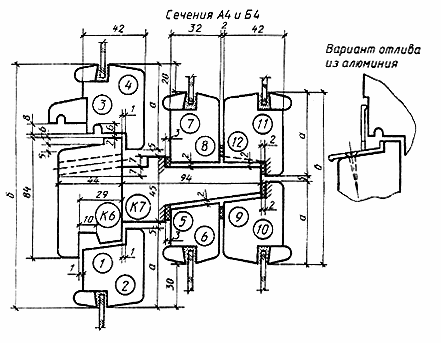

Сечение

а

б

в

Деталь

А4

55

165

115

1

5

9

3

7

11

Б4

65

185

135

2

6

10

4

8

12


Черт.10



Сечение

а

б

в

Деталь

А5

55

190

130

1

5

9

Б5

65

210

150

2

6

10


Черт.11




Черт.12



1 - твердая ДВП толщиной 3,2-4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка


Черт.13



Черт.14


Черт.15

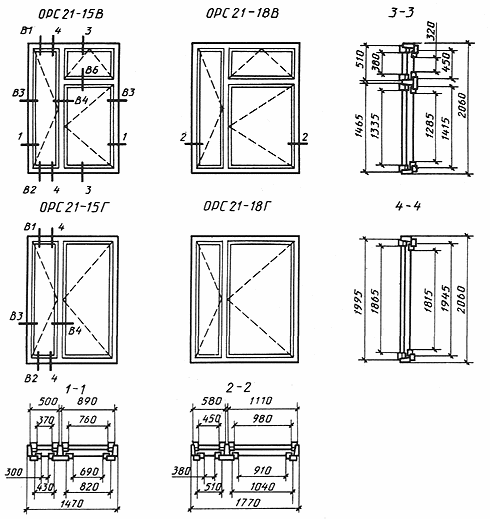

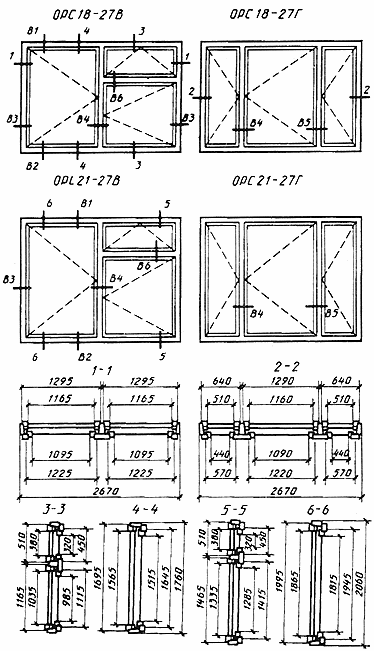

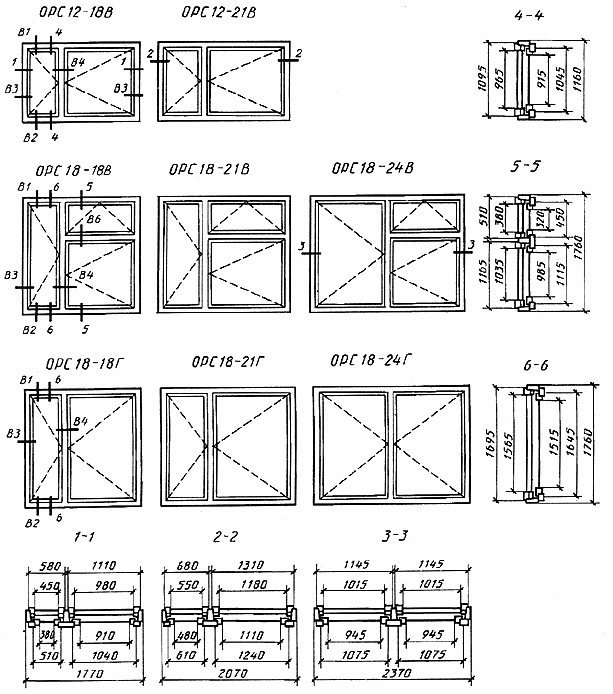

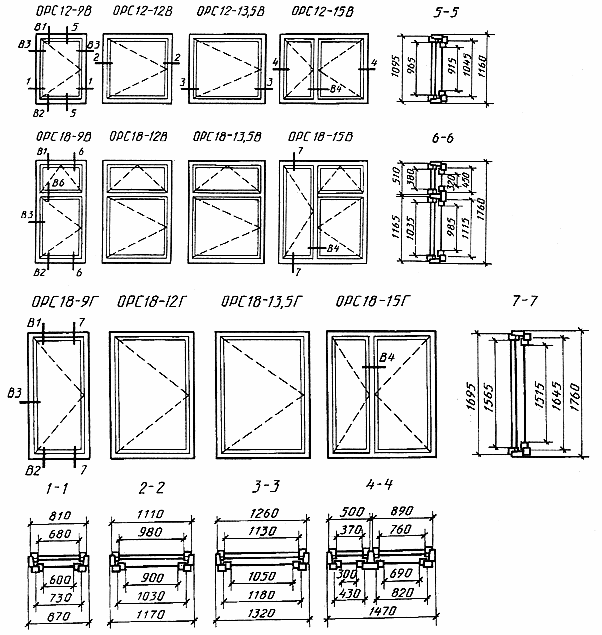

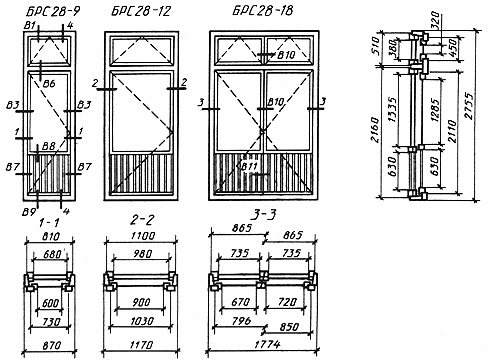

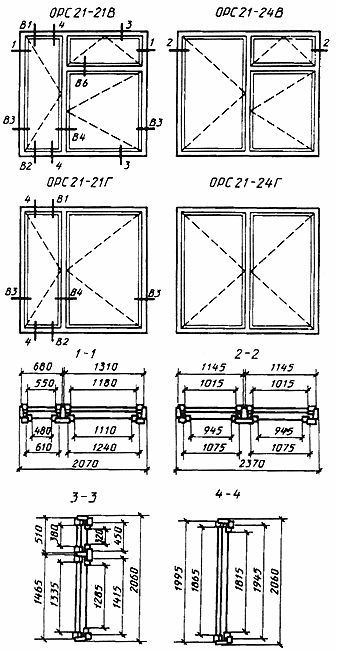

Конструкция, форма, основные размеры и марки окон

и балконных дверей общественных зданий



Черт.16



Черт.17



Черт.18



Черт.19



Черт.20


Черт.21


Черт.22

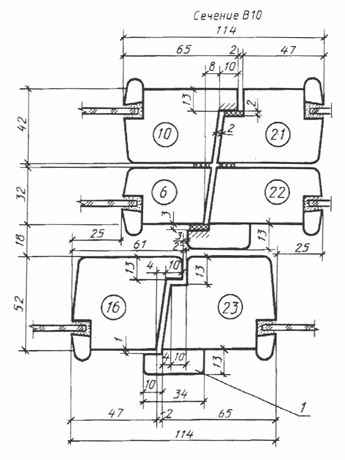

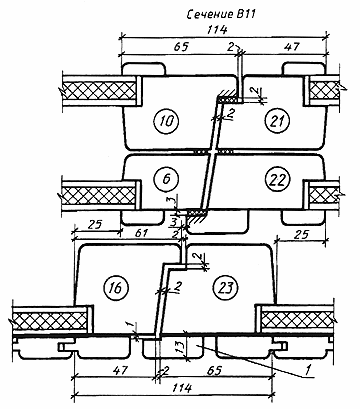

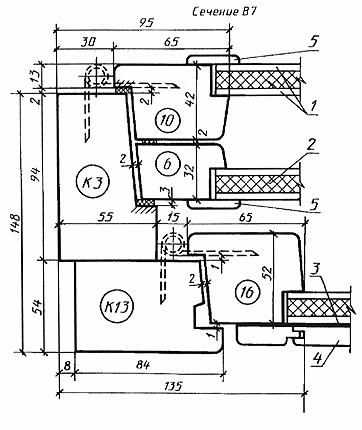

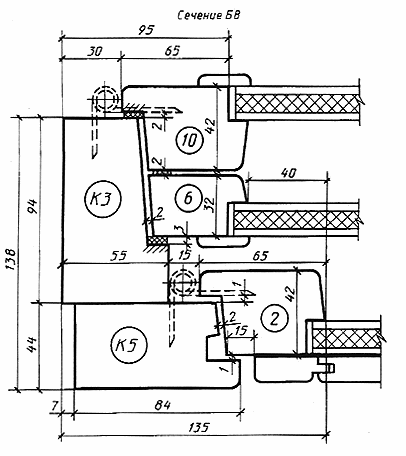

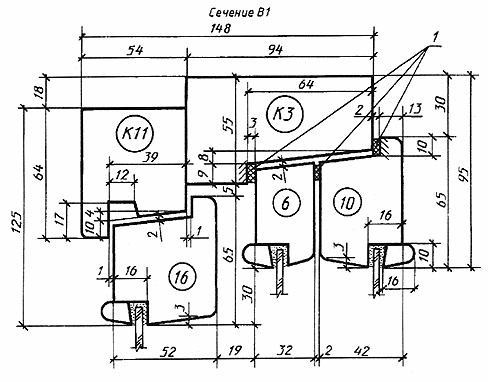

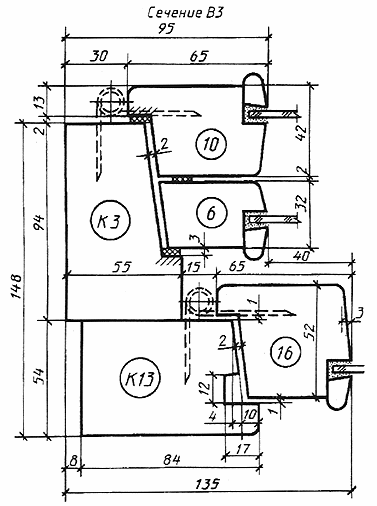

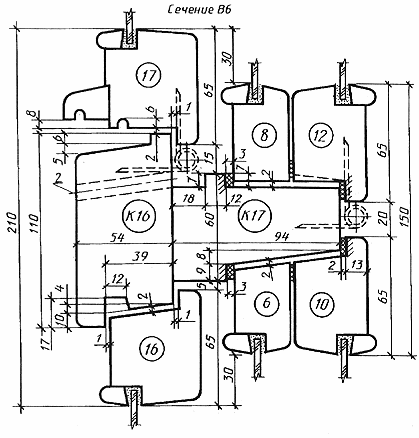

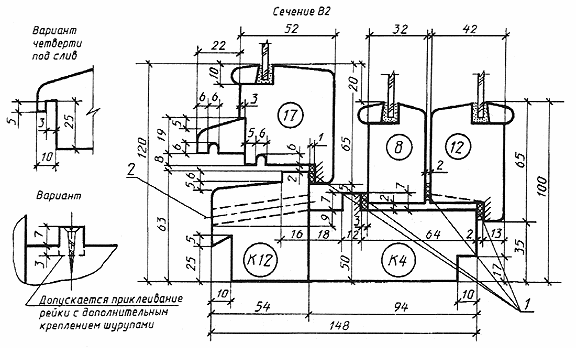

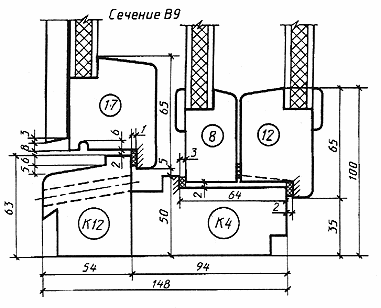

Сечения по притворам окон и балконных дверей

общественных зданий


1 - уплотняющие прокладки

Черт.23


1 - уплотняющие прокладки; 2 - отверстие диаметром 10 мм для отвода воды


Черт.24



Черт.25

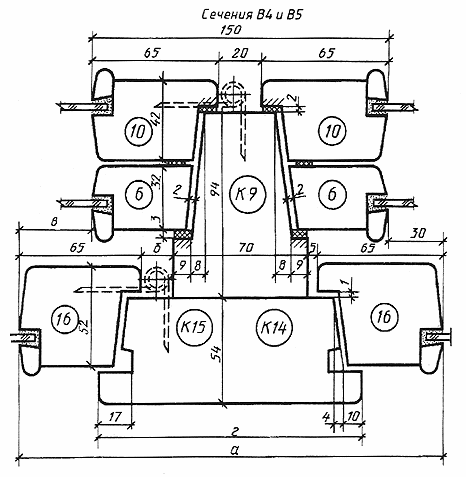

Сечение

а

б

в

г

Деталь

В4

210

5

30

124

К14

В5

220

15

40

134

К15


Примечание. Петля для сечения В5.


Черт.26



Черт.27

Примечание. Заполнение полотен см. черт.29.

Черт.28



1 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка


Черт.29


Черт.30


Черт.31

Черт.32

1 -нащельник

ПРИЛОЖЕНИЕ 1

Справочное


ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ



Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.




ПРИЛОЖЕНИЕ 2

Справочное


ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ



Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
























ПРИЛОЖЕНИЕ 3

Рекомендуемое

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И

БАЛКОННЫХ ДВЕРЯХ

(примеры)

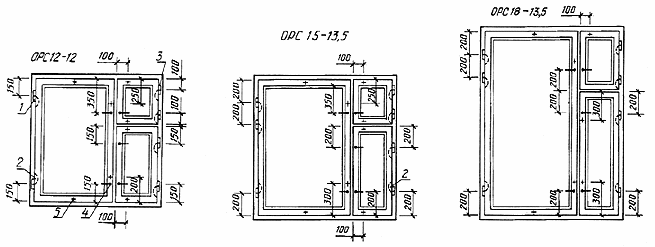

1 - петля ПВ1-100Л для внутренних створок, ПВ2-100-1 для наружных створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ1-80П для внутренних створок, ПВ2-75-1 для наружных створок; 4 - завертка ЗР2-1 для внутренних створок; ЭР2-2 для наружных створок со съемной ручкой; 5 - стяжка СТ


Черт.1

1 - петля ПВ1-100П для внутренних, ПВ2-100-1 для наружных створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ2-100-2 для наружных и внутренних фрамуг; 4 - завертка ЗР2-1 для внутренних створок; ЭР2-2 для наружных створок со съемной ручкой; 5 - прибор фрамужный ПФ2; 6 - петля ПВ3-2 для спаривания; 7 - фрамужный соединитель; 8 - стяжка СТ; 9 - ручка РС80; 10 - фиксатор ФК1


Черт.2


Примечания к черт.1 и 2:


1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.


2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.


3. Завертки показаны в открытом положении.


4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.


5. Фрамужный прибор показан условно.


6. Стяжки СТ располагают на створках со стороны помещения.


7. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.


8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.



ПРИЛОЖЕНИЕ 4

Справочное


СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И

БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ



Размер, мм

Марка

внутренний

наружный

Высота

Ширина

Количество

Высота

Ширина

Количество

ОРС6-9

400

715

2


635

1

ОРС6-12

400

585

2

350

515

1



315



245

ОРС9-9

700

715

2

650

635

1

ОРС9-12

700

585

2

650

515

1



315



245

ОРС9-13,5

700

735

2

650

665

1



315



245

ОРС9-15

700

885

2

650

815

1



315



245

ОРС12-9

535

715

2

485

635

1


365



315



1000

585


950

515

ОРС12-12

535

315

2

485

245

1


365



315



1000

735


950

665

ОРС12-13,5

535

315

2

485

245

1


365



315



1000

885


950

815

ОРС12-15

535

315

2

485

245

1


365



315


ОРС15-6

835

415

2

785

335

1


365



315


ОРС15-9

835

715

2

785

635

1


365



315


ОРС15-9А

1300

715

2

1250

635

1

1300

585


1250

515


ОРС15-12

835

315

2

785

245

1


365



315




1300

735


1250

665


ОРС15-13,5

835

315

2

785

245

1


365



315




1300

755

2

1250

685

1

ОРС15-18


315



245



835

315

2

785

245

1


365



315




1300

685

4

1250

615

2

ОРС15-21

835

315

2

785

245

1


365



315



ОРС18-9

995

695

2

945

615

1


465



415



ОРС18-9А

1580

695

2

1530

615

1


1580

695


1530

625


ОРС18-13,5

995

315

2

945

245

1


465



415




1300

885


1250

815


ОРС15-15

835

315

2

785

245

1


365



315




1580

845


1530

775


ОРС18-15

995

315

2

945

245

1


465



415



БРС22-7,5

1300

545

2

1250

465

1

БРС22-9

1300

695

2

1250

615

1

БРС24-7,5

1580

545

2

1530

465

1

БРС24-9

1580

695

2

1530

615

1




ПРИЛОЖЕНИЕ 5

Справочное



СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ



Размер, мм

Марка

внутренний

наружный

Высота

Ширина

Количество

Высота

Ширина

Количество

ОРС12-9В

9 80

695

2

930

615

1

ОРС12-12В

9 80

995

2

930

915

1

ОРС12-13,5В

9 80

1145

2

930

1065

1

ОРС12-15В

9 80

775

2

930

705

1


385



315

ОРС12-18В

9 80

995

2

930

925

1



465



395

ОРС12-21В

980

1195

2

930

1125

1



565



495

ОРС18-9В

1050

695

2

1000

615

1


395



335


ОРС18-12В

1050

995

2

1000

915

1


395



335


ОРС18-13,5В

1050

1145

2

1000

1065

1


395



335



1580

385


1530

315

ОРС18-15В

1050

775

2

1000

705

1


395



335



1580

465


1530

395

ОРС18-18В

1050

995

2

1000

925

1


395



335



1580

565


1530

495

ОРС18-21В

1050

1195

2

1000

1125

1


395



335



1580



1530


ОРС18-24В

1050

1030

2

1000

960

1


395



335


ОРС18-9Г

1580

695

2

1530

615

1


1580



1530


ОРС18-27В

1050

1180

2

1000

1110

1


395



335


ОРС18-12Г

1580

995

2

1530

915

1

ОРС18-13,5Г

1580

1145

2

1530

1065

1

ОРС18-15Г

1580

775

2

1530

705

1



385



315

ОРС18-18Г

1580

995

2

1530

925

1



465



395

ОРС18-21Г

1580

1195

2

1530

1125

1



565



495

ОРС18-24Г

1580

1030

4

1530

960

2

ОРС18-27Г

1580

1175

2

1530

1105

1



525

4


455

2

ОРС21-9В

1350

695

2

1300

615

1


395



335


ОРС21-12В

1350

995

2

1300

915

1


395



335


ОРС21-13,5В

1350

1145

2

1300

1065

1


395



335



1880

385


1830

315

ОРС21-15В

1350

775

2

1300

705

1


395



335



1880

465


1830

395

ОРС21-18В

1350

995

2

1300

925

1


395



335


ОРС21-9Г

1880

695

2

1830

615

1


1880

565


1830

495

ОРС21-21В

1350

1195

2

1300

1125

1


395



335



1880



1830


ОРС21-24В

1350

1030

2

1300

960

1


395



335



1880



1830


ОРС21-27В

1350

1180

2

1300

1110

1


395



335


ОРС21-12Г

1880

995

2

1830

915

1

ОРС21-13,5Г

1880

1145

2

1830

1065

1

ОРС21-15Г

1880

775

2

1830

705

1



385



315

ОРС21-18Г

1880

995

2

1830

925

1



465



395

ОРС21-21Г

1880

1195

2

1830

1125

1



565



495

ОРС21-24Г

1880

1030

4

1830

960

2

ОРС21-27Г

1880

1175

2

1830

1105

1



525

4


455

2

БРС28-9

1350

695

2

1300

615

1


395



335


БРС28-12

1350

995

2

1300

915

1


395



335



1350



1300

735

БРС28-18


750

4


685

1


395



335

735






685

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
