ГОСТ 11214-86

Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры.

ГОСТ 11214-86


УДК 691.11.028.1:006.354 Группа Ж32


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ДВОЙНЫМ

ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ


Типы, конструкция и размеры


Wooden windows and balcony doors of double glazing

for dwelling and public buildings.

Types, structure and dimensions


ОКП 53 6131, 53 6132

Дата введения 1987-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


РАЗРАБОТЧИКИ

И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 191


3. ВЗАМЕН ГОСТ 11214-78


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 111-90

2.7

ГОСТ 5091-78

Приложение 3

ГОСТ 538-88

Приложение 3

ГОСТ 8242-88

2.2, 2.3

ГОСТ 2697-83

2.2, 2.3

ГОСТ 10174-90

2.8

ГОСТ 4598-86

2.2, 2.3

ГОСТ 10632-89

2.2, 2.3

ГОСТ 5087-80

Приложение 3

ГОСТ 23166-78

2.1, приложение 3

ГОСТ 5088-94

2.6, приложение 3

ГОСТ 26816-86

2.14

ГОСТ 5090-86

Приложение 3




5. ПЕРЕИЗДАНИЕ


Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.


1. ТИПЫ, РАЗМЕРЫ И МАРКИ


1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы: С - со спаренными створками и дверными полотнами; Р - с раздельными створками и дверными полотнами.

1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт.1 и в приложении 1; для общественных зданий - указанным на черт.2 и в приложении 2. Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей - шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).

1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном изображении.

1.6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:


В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.

Примеры условных обозначений

Окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок: ОС15-9 ГОСТ 11214-86

То же, с левой навеской створок: ОС15-9Л ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм: БС22-9 ГОСТ 11214-86

Окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):

ОР18-18В ГОСТ 11214-86

То же, в негативном изображении: ОР18-18ВН ГОСТ 11214-86

Окно типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОС15-13,5 ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 7,5 дм: БС22-7,5 ГОСТ 11214-86

То же, левая: БС22-7,5Л ГОСТ 11214-86


2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ


2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей типа С для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий на черт.6-11, а размеры сечений деталей и притворов - на черт.12-23.

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей типа Р для жилых зданий должны соответствовать указанным на черт.24-27, для общественных зданий - на черт.37-43, а размеры сечений деталей и притворов для жилых зданий - на черт.28-36, общественных зданий - на черт.44-53.

2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, фрамуг, форточек, полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.

2.5. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р сверлят отверстия диаметром 10 мм, располагаемые под широкими створками, полотнами балконных дверей и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одну прорезь или одно отверстие на середине.

2.6. Наружные створки окон и полотна балконных дверей типа Р должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088. Внутренние створки окон типа С высотой более 1400 мм и шириной более 600 мм, а также высотой более 1000 мм и шириной более 900 мм должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло толщиной 2,5-3 мм по ГОСТ 111, а для общественных зданий толщиной 3-4 мм.

Толщину стекла уточняют в проекте и при заказе изделий с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру оконных и дверных коробок на торцевых и боковых поверхностях допускается устройство продольных пазов различного профиля, заполняемых вкладышами и обрамляемых наличниками при соединении блоков друг с другом.

2.10. В жилых и общественных зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться только наружные элементы окон и балконных дверей типа Р, при этом толщина бруска коробки должна быть не менее 54 мм, а размеры сечений устанавливают в рабочих чертежах.

2.11. Для обеспечения возможности оснащения окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.12. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

2.13. По согласованию изготовителя с потребителем допускается изготовление окон типа С высотой 6 и 9 модулей, предназначенных для лестничных клеток, без импоста с навеской створки на нижней горизонтальной оси с обязательной установкой ограничителей открывания.

2.14. По согласованию изготовителя с потребителем допускается заполнение глухой части внутренних полотен балконных дверей типов С и Р ЦСП по ГОСТ 26816 отдельно или с ДВП, а в наружных полотнах замена деревянной обшивки ЦСП толщиной 12 мм. Допускаются другие варианты заполнения глухой части наружных полотен, не снижающие эксплуатационные характеристики изделий, при этом заполнение (филенка) должно быть заглублено в четвертях брусков и закреплено раскладкой (штапиком).

(Измененная редакция, Поправка 1988)

2.15. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, а спецификация стекол для окон и балконных дверей общественных зданий - в приложении 5.

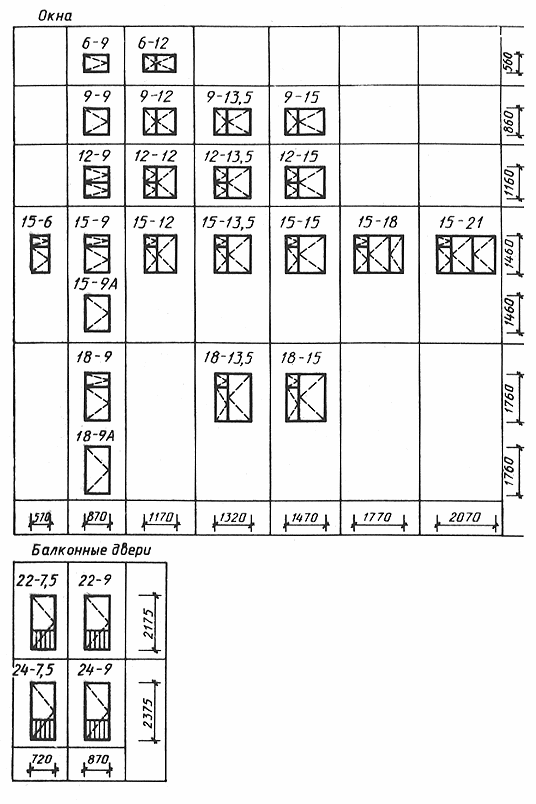

Габаритные размеры окон и балконных дверей

типов С и Р жилых зданий


Черт.1

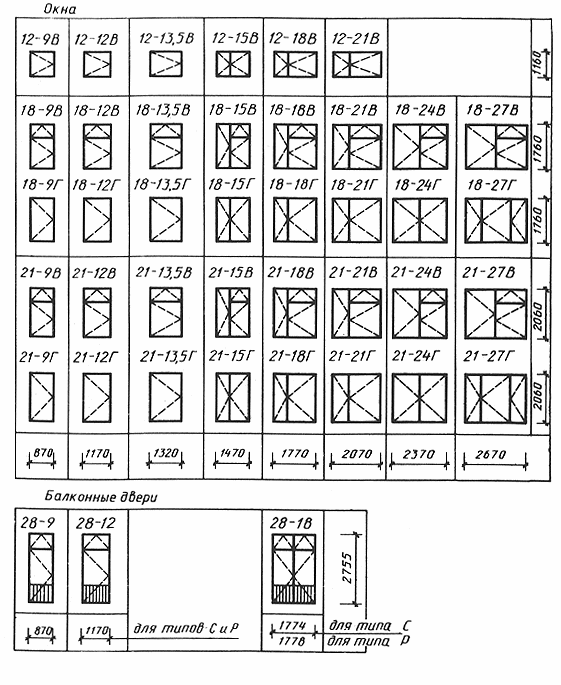

Габаритные размеры окон и балконных дверей

типов С и Р общественных зданий


Черт.2

Примечания к черт.1 и 2:

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

3. Окна жилых зданий высотой 18 модулей и балконные двери высотой 24 модуля - ограниченного применения для климатических подрайонов 1А, 1Б и 1Г.

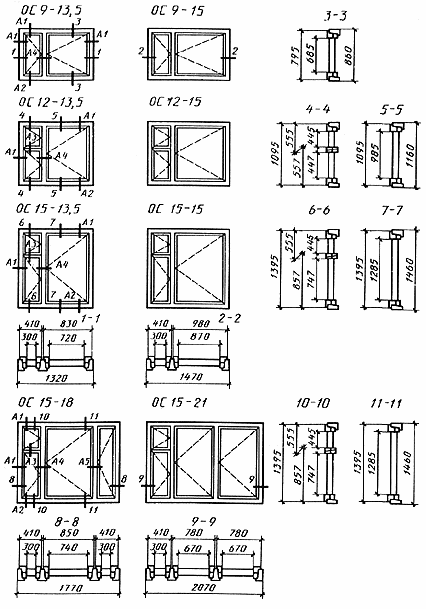

Тип С

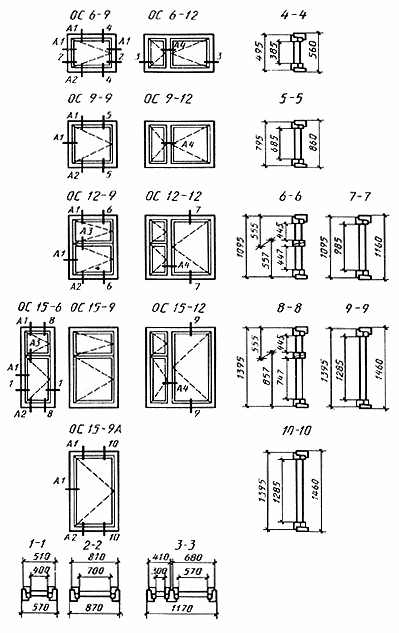

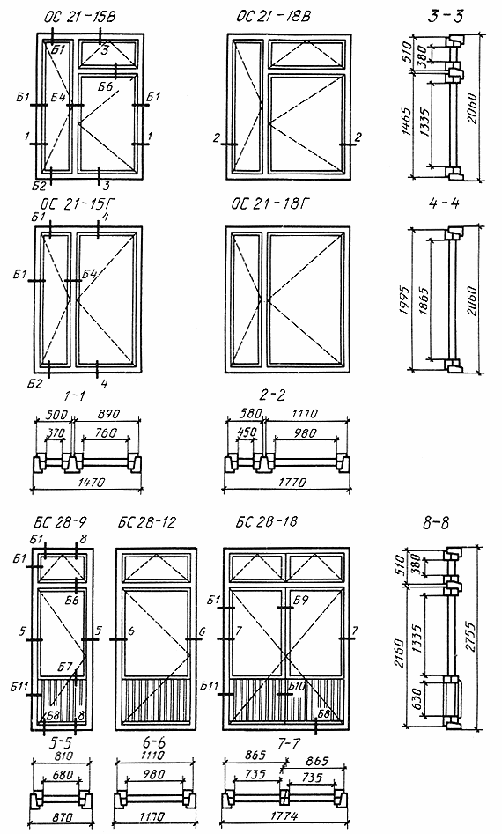

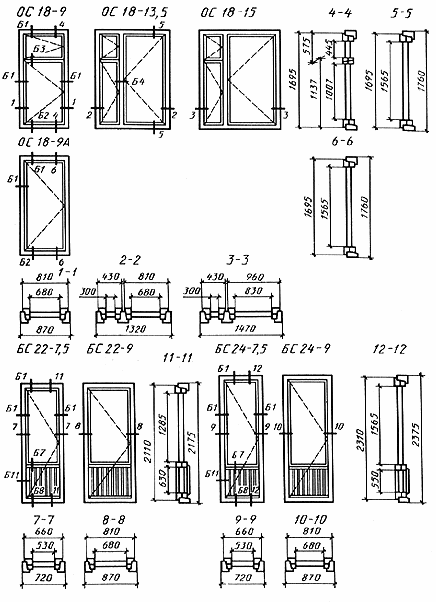

Конструкция, форма, основные размеры и марки окон

и балконных дверей жилых зданий

Черт.3

Черт.4

Черт.5

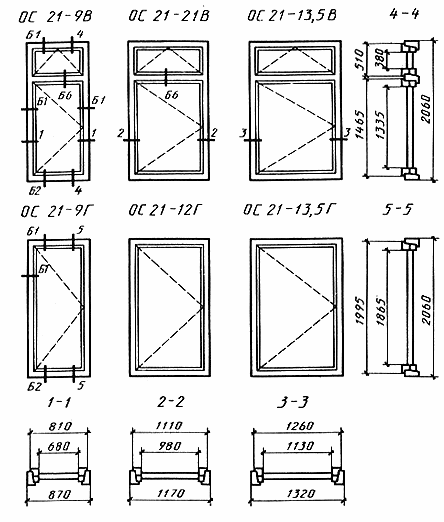

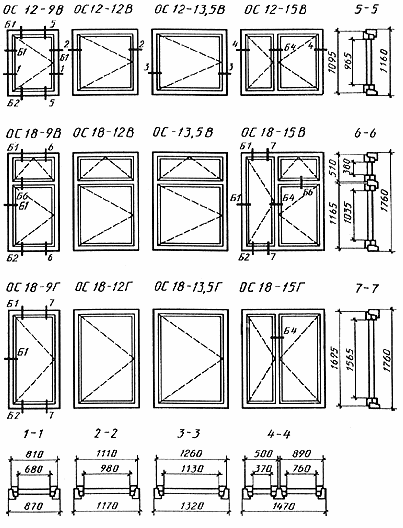

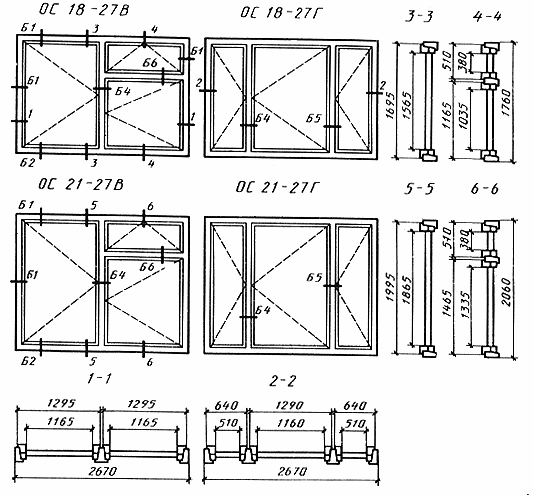

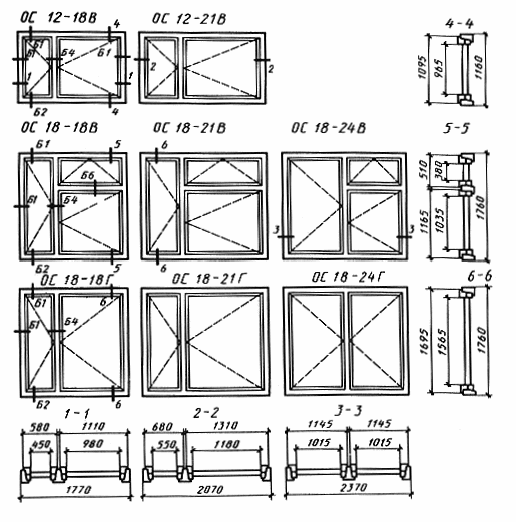

Конструкция, форма, основные размеры и марки окон

и балконных дверей общественных зданий

Черт.6

Черт.7

Черт.8

Черт.9

Черт.10

Черт.11

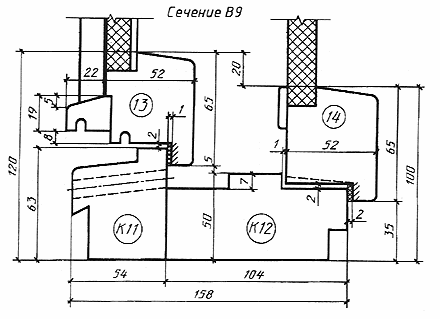

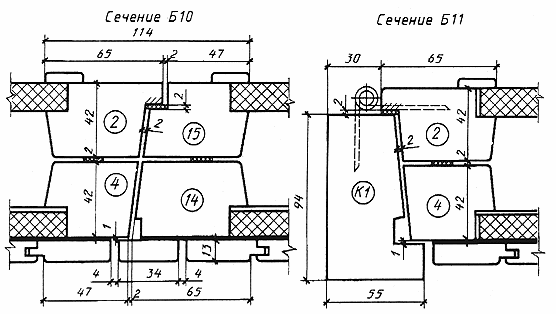

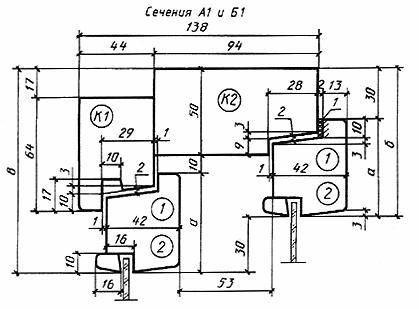

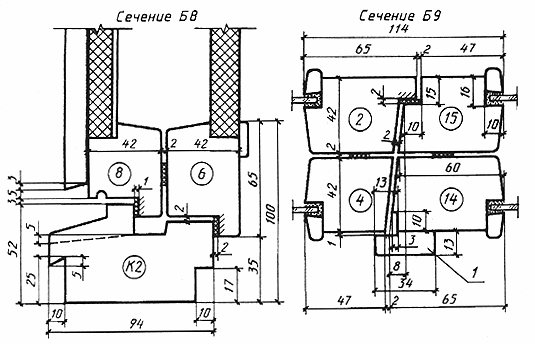

Сечения по притворам окон и балконных дверей

жилых и общественных зданий

1 - уплотняющие прокладки; 2 - петля (для бокового сечения)


Сечение

а

б

в

Деталь

А1

55

42

85

1

3

Б1

65

52

95

2

4


Черт.12


Примечания:

1. Пазы в местах монтажа петель для спаривания створок условно не показаны.

2. Размеры штапика допускается уменьшать до 14х9 мм.

3. Профиль створок в межстекольном пространстве допускается изготовлять без уклона (скоса).

(Измененная редакция, Поправка 1988 г.)

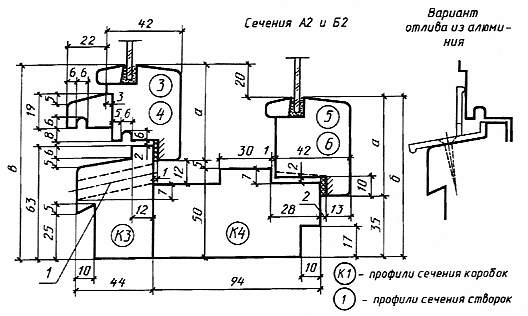

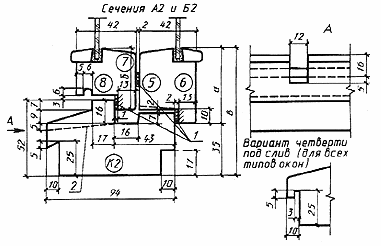

Сечение

а

б

в

Деталь

А2

55

45

90

5

7

Б2

65

55

100

6

8


1 - уплотняющие прокладки; 2 - прорезь для отвода воды шириной 12 мм

Черт.13


Примечания:

1. К1 - профили сечения коробок; 1 (в круге) - профили сечения створок.

2. Ширину верхнего выступа нижнего бруска коробки допускается уменьшать на 2 мм.

3. Толщину нижнего бруска коробки допускается увеличивать на 3 мм с соответствующим увеличением высоты коробки.

(Измененная редакция, Поправка 1988 г.)

Сечение

а

б

в

Деталь

А2

55

45

93

5

7

9

11

Б2

65

55

113

6

8

10

12


Черт.14

Сечение

а

б

Деталь

А2

55

130

5

7

Б2

65

150

6

8


Черт.15

Примечание: Допускается поднутрение профиля импоста в притворе глубиной до 2 мм.

(Измененная редакция, Поправка 1988 г.)



Черт.16 Черт.17


Примечание: Петля для навески широкой створки трехстворных окон.


Черт.18 Черт.19

1 - мягкая ДВП толщиной 12 мм по ГОСТ 4598; 2 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 - шлифованная ДСП толщиной 16 мм по ГОСТ 10632; 4 - пергамин по ГОСТ 2697; 5 - обшивка типа О-2 по ГОСТ 8242; 6 - раскладка; 7 - уплотняющая прокладка


Черт.20 Черт.21

1 - нащельник


Черт.22 Черт.23

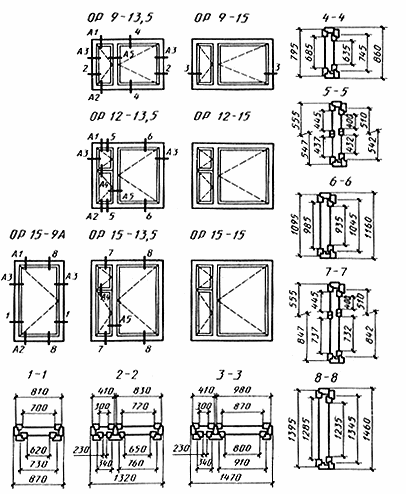

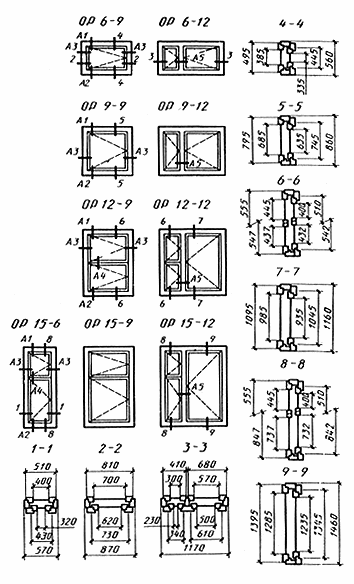

Тип Р

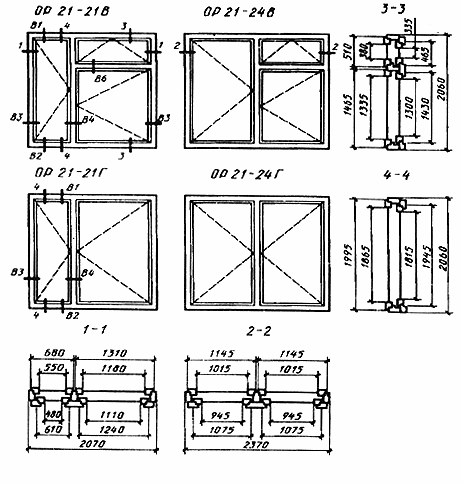

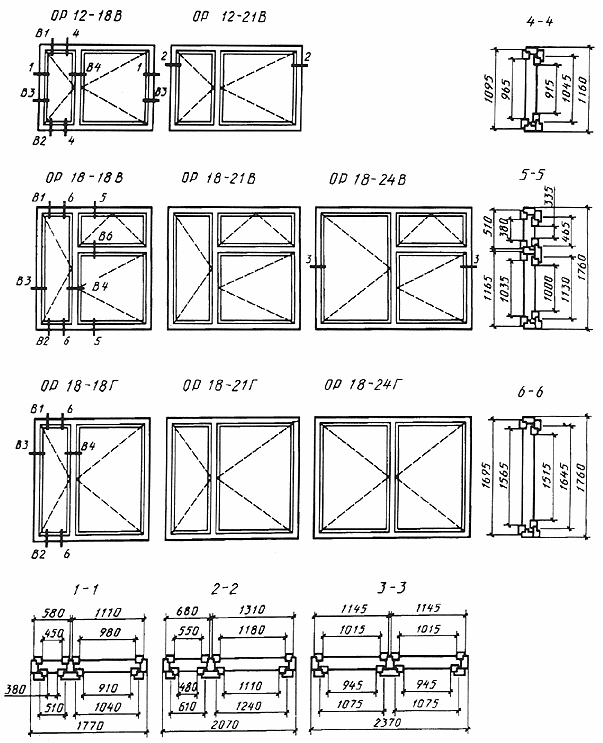

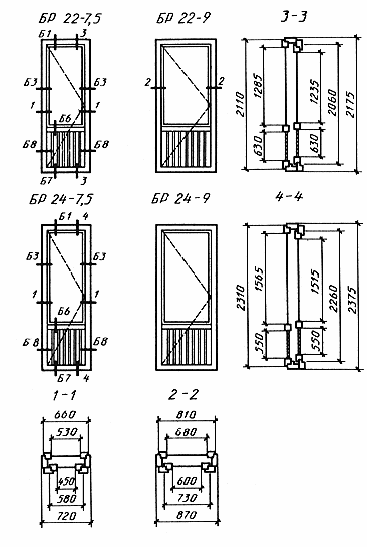

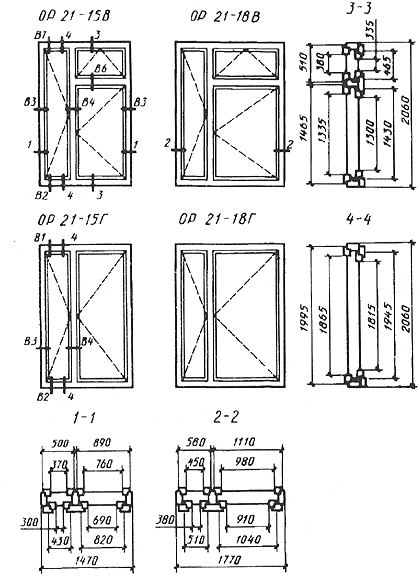

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

Черт.24

Примечание: Высоту внутренних подфорточных створок допускается увеличивать на 5 мм за счет соответствующего уменьшения высоты форточных створок.

(Измененная редакция, Поправка 1988)


Черт.25

Черт.26

Черт.27
























Сечения по притворам окон и балконных дверей жилых зданий


Сечение

а

б

в

Деталь

А1

55

85

115

1

Б1

65

95

125

2


1 - уплотняющая прокладка

Черт.28

Примечания:

1. Допускается размеры штапика уменьшать до 14х9 мм.

2. Толщину брусков внутренней коробки (кроме нижних) допускается уменьшать на 5 мм с соответствующим изменением габаритов коробки.

3. Ширину канавки в брусках наружной коробки допускается уменьшать до 8 мм.

Сечение

а

б

в

Деталь

А1

55

90

110

3

5

Б1

65

100

120

4

6


1 - отверстие диаметром 10 мм для отвода воды

Черт.29



Сечение

а

б

в

Деталь

А3

55

85

125

1

К5

Б3

65

95

135

2

К5

Черт.30

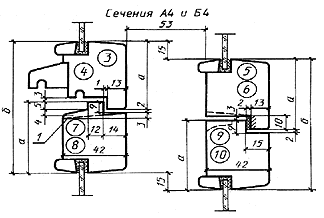

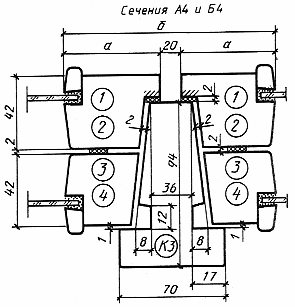

Сечение

а

б

Деталь

А4

55

103

3

5

7

9

Б4

65

123

4

6

8

10


1 - прорезь для отвода воды шириной 12 мм

Черт.31

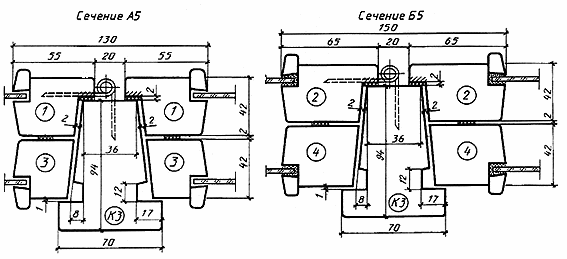

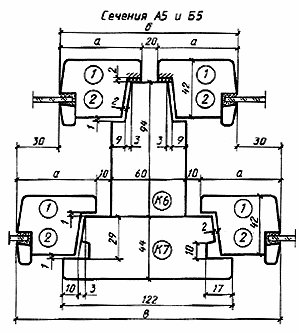

Сечение

а

б

в

Деталь

А5

55

130

190

1

Б5

65

150

210

2


Черт.32

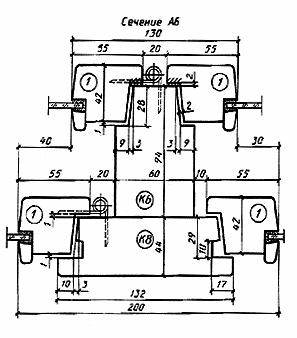

Черт.33


1 - мягкая ДВП толщиной 12 мм по ГОСТ 4598; 2 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 - шлифованная ДСП толщиной 16 мм по ГОСТ 10632; 4 - пергамин по ГОСТ 2697; 5 - обшивка типа О-2 по ГОСТ 8242; 6 - раскладка

Черт.34

Черт.35 Черт.36

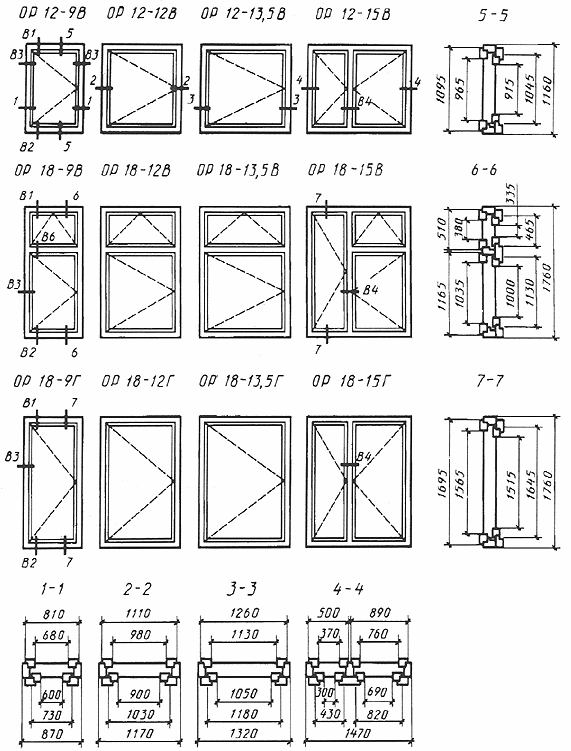

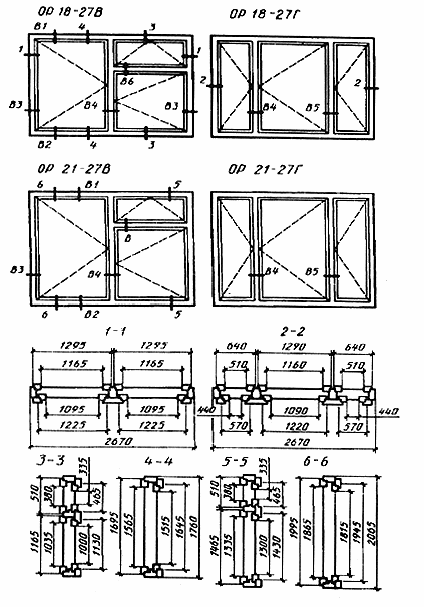

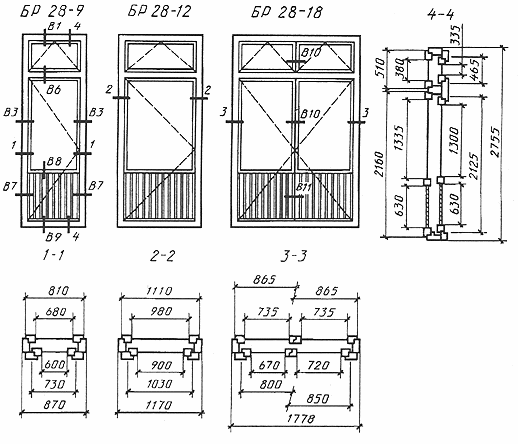

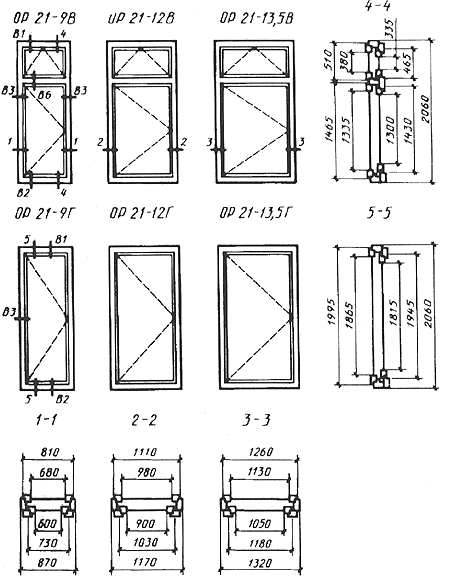

Конструкция, форма, основные размеры и марки окон

и балконных дверей общественных зданий

Черт.37

Черт.38


Черт.39

Черт.40



Черт.41

Черт.42

Черт.43

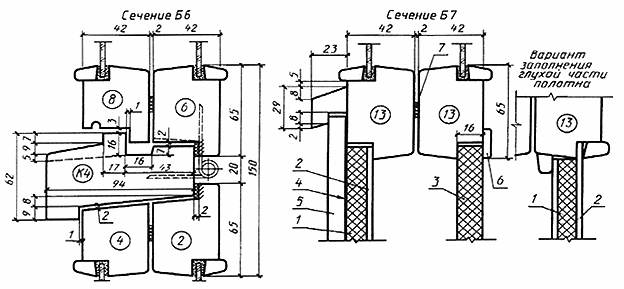

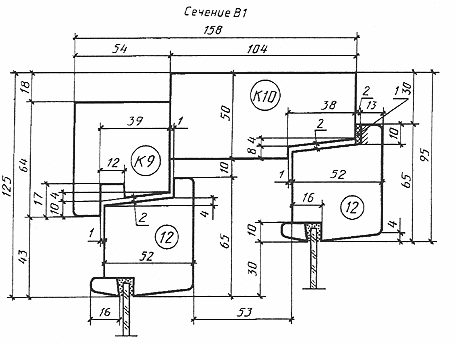

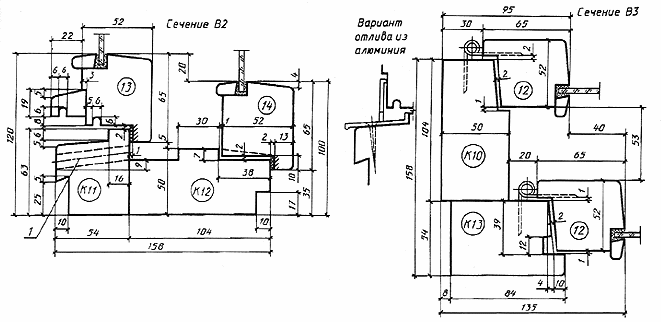

Сечения по притворам окон и балконных дверей

общественных зданий


Примечание. Допускается размеры штапика уменьшать на 1 мм.

1 - уплотняющая прокладка

Черт.44

1 - отверстие диаметром 10 мм для отвода воды

Черт.45 Черт.46

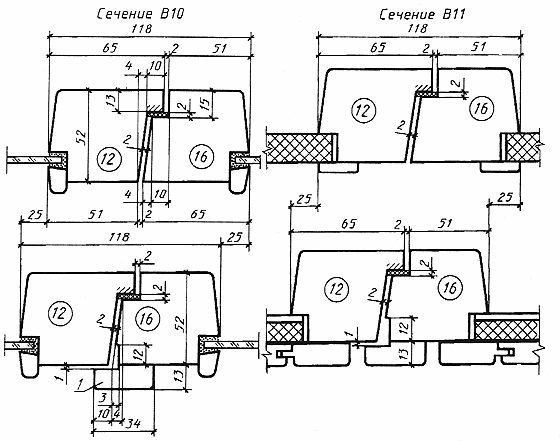

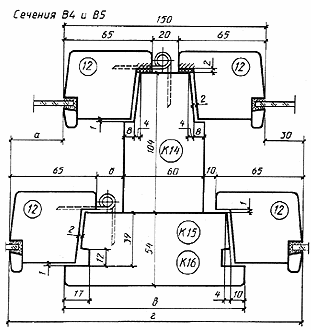

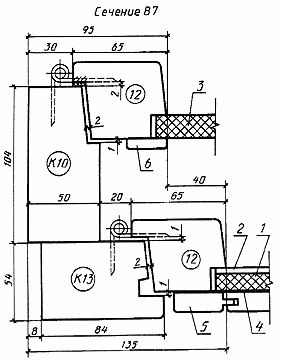

Сечение

а

б

в

г

Деталь

В4

30

10

124

210

К15

В5

40

20

134

220

К16


Примечание. Петля для сечения В5.

Черт.47


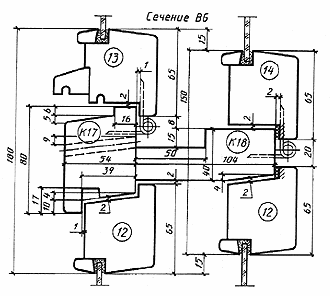

Черт.48

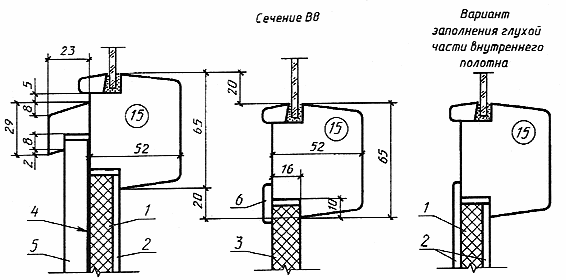

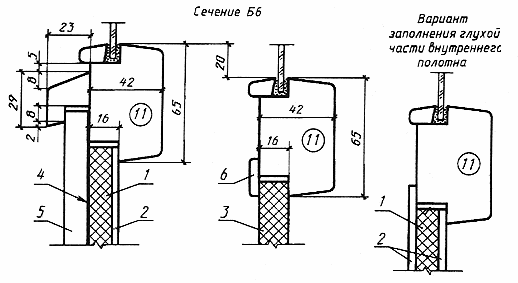

Примечание. Заполнение полотен и вариант заполнения глухой части внутреннего полотна см. черт.50.

Черт.49


1 - мягкая ДВП толщиной 12 мм по ГОСТ 4598; 2 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 - шлифованная ДСП толщиной 16 мм по ГОСТ 10632; 4 - пергамин по ГОСТ 2697; 5 - обшивка типа О-2 по ГОСТ 8242; 6 - раскладка

Черт.50

Черт.51

1 - нащельник

Черт.52 Черт.53






























ПРИЛОЖЕНИЕ 1

Справочное


ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ


Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.











ПРИЛОЖЕНИЕ 2

Справочное


ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ



Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.


ПРИЛОЖЕНИЕ 3

Рекомендуемое

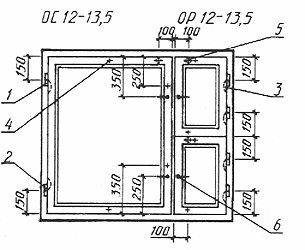

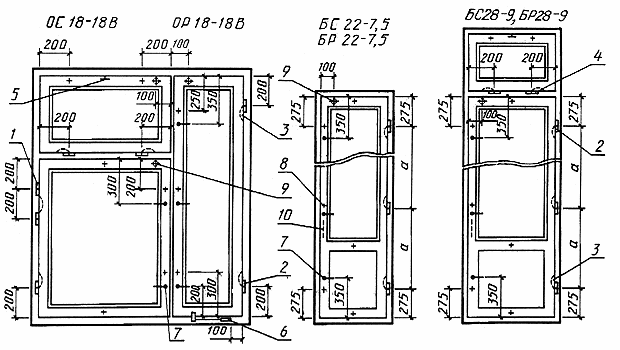

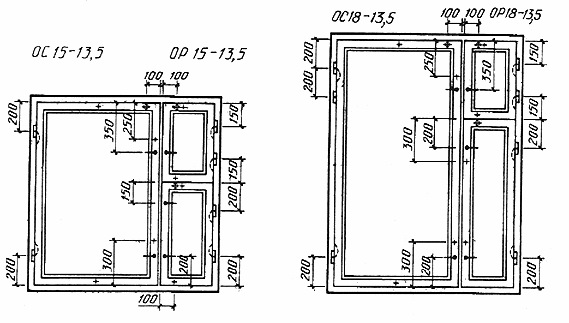

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

(примеры)


1 - петля ПВ1-100 для внутренних створок и полотен типов С и Р; 2 - петля ПВ2-100-1 для наружных створок и полотен типа Р; 3 - петля ПВ3-1 для типа С; 4 - стяжка СТ для типа С; 5 - упор УО для типа Р; 6 - завертка ЗР2-1

Черт.1


1 - петля ПВ1-100 для внутренних створок и полотен типов С и Р; 2 - петля ПВ2-100-1 для наружных створок и полотен типа Р; 3 - петля ПВ3-1 для типа С; 4 - петля ПВ2-100-2 для фрамуг; 5 - прибор фрамужный ПФ2; 6 - фиксатор ФК1 для типа С или ФК3 для типа Р; 7 - завертка ЗР2-1; 8 - стяжка СТ для типа С; 9 - упор УО для типа Р; 10 - ручка РС80.

Черт.2

Примечания к черт.1 и 2

1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.

3. Завертки показаны в открытом положении.

4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.

5. Фрамужный прибор показан условно.

6. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.

7. Стяжки СТ располагают на створках со стороны помещения.

8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.

9. В случае применения заверток со съемными ручками типа Р2 число ручек на изделие устанавливают по согласованию изготовителя с потребителем, но не менее одной.

(Измененная редакция, Поправка 1988)


ПРИЛОЖЕНИЕ 4

Справочное


СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ

Тип С


Марка

Размер, мм

Кол.

Марка

Размер, мм

Кол.


Высота

Ширина



Высота

Ширина


ОС6-9

400

715

2

ОС12-15

1000

885

2

ОС6-12


585

2


460

315

4


400

315

2


1300

735

2

ОС9-9

700

715

2

ОС15-13,5

760

315

2

ОС9-12

700

585

2


460


2



315

2


1300

885

2

ОС12-9

460

715

4

ОС15-15

760

315

2

ОС12-12

1000

585

2


460


2


460

315

4


1300

315

2

ОС15-6

760

415

2

ОС15-18

760

755

2


460


2


460

315

2

ОС15-9

760

715

2


1300

685

4


460


2

ОС15-21

760


2


1300

585

2


460

315

2

ОС15-12

760


2

ОС18-9

1020

695

2


460

315

2


460


2

ОС15-9А

1300

715

2


1580

695

2

ОС9-13,5

700

735

2

ОС18-13,5

1020


2



315

2


460

315

2

ОС9-15

700

885

2


1580

845

2



315

2

ОС18-15

1020


2

ОС12-13,5

1000

735

2


460

315

2


460

315

4

ОС18-9А

1580

695

2

БС22-7,5

1300

545

2

БС22-9

1300

695

2

БС24-7,5

1580

545

2

БС24-9

1580

695

2







Тип Р



Размер, мм


Размер, мм

Марка

внутренний

наружный

Марка

внутренний

наружный


Высота

Ширина

Кол.

Высота

Ширина

Кол.


Высота

Ширина

Кол.

Высота

Ширина

Кол.

ОР6-9

400

715

1


635

1

ОР15-9А

1300

715

1

1250

635

1

ОР6-12

400

315

1

350

245

1


1300

735

1

1250

665

1



585

1


515

1

ОР15-13,5

750


1

745


1

ОР9-9

700

715

1

650

635

1


460

315

1

415

245

1

ОР9-12

700

315

1

650

245

1


1300

885

1

1250

815

1



585

1


515

1

ОР15-15

750

315

1

745


1

ОР12-9

450

715

1

445

635

1


460


1

415

245

1


460


1

415


1


1300

755

1

1250

685

1


1000

585

1

950

515

1

ОР15-18

750

315

1

745

245

1

ОР12-12

450


1

445


1


460

315

1

415

245

1


460

315

1

415

245

1


1300

685

2

1250

615

2

ОР15-6

750

415

1

745

335

1

ОР15-21

750


1

745


1


460


1

415


1


460

315

1

415

245

1

ОР15-9

750

715

1

745

635

1

ОР18-9А

1580

695

1

1530

615

1


460


1

415


1

ОР18-9

1010

695

1

1005

615

1


1300

585

1

1250

515

1


460


1

415


1

ОР15-12

750


1

745


1


1580

695

1

1530

625

1


460

315

1

415

245

1

ОР18-13,5

1010


1

1005


1

ОР9-13,5

700

315

1

650

245

1


460

315

1

415

245

1



735

1


665

1


1580

845

1

1530

775

1

ОР9-15

700

315

1

650

245

1

ОР18-15

1010


1

1005


1



885

1


815

1


460

315

1

415

245

1


1000

735

1

950

665

1

БР22-7,5

1300

545

1

1250

465

1

ОР12-13,5

450


1

445


1

БР22-9

1300

695

1

1250

615

1


460

315

1

415

245

1

БР24-7,5

1580

545

1

1530

465

1


1000

885

1

950

815

1

БР24-9

1580

695

1

1530

615

1

ОР12-15

450


1

445


1









460

315

1

415

245

1













ПРИЛОЖЕНИЕ 5

Справочное


СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Тип С


Марка

Размер, мм

Кол.

Марка

Размер, мм

Кол.


Высота

Ширина



Высота

Ширина


ОС12-9В

980

695

2


1880


2

ОС12-12В

980

995

2

ОС21-24В

1350

1030

2

ОС12-13,5В

980

1145

2


395


2

ОС12-15В

980

775

2

ОС21-21Г

1880

565

2


980

385

2



1195

2

ОС18-9В

1050

695

2

ОС21-24Г

1880

1030

4


395


2


1580


2

ОС18-12В

1050

995

2

ОС18-27В

1050

1180

2


395


2


395


2

ОС18-13,5В

1050

1145

2

ОС18-27Г

1580

525

4


395


2



1175

2


1580


2


1880


2

ОС18-15В

1050

385

2

ОС21-27В

1350

1180

2


395

775

2


395


2

ОС18-9Г

1580

695

2

ОС21-27Г

1880

525

4

ОС18-12Г

1580

995

2



1175

2

ОС18-13,5Г

1580

1145

2

ОС21-9В

1350

695

2

ОС18-15Г

1580

775

2


395


2



385

2

ОС21-12В

1350

995

2

ОС12-18В

980

465

2


395


2



995

2

ОС21-13,5В

1350

1145

2

ОС12-21В

980

565

2


395


2



1195

2

ОС21-9Г


695

2


1580

465

2

ОС21-12Г

1880

995

2

ОС18-18В

1050


2

ОС21-13,5Г


1145

2


395

995

2


1880

385

2


1580


2

ОС21-15В

1350

775

2

ОС18-21В

1050

565

2


395


2


395

1195

2


1880

465

2


1580


2

ОС21-18В

1350

995

2

ОС18-24В

1050

1030

2


395


2


395


2

ОС21-15Г

1880

385

2

ОС18-18Г

1580

465

2



775

2



995

2

ОС21-18Г

1880

465

2

ОС18-21Г

1580

565

2



995

2



1195

2

БС28-9

1350

695

2

ОС18-24Г

1580

1030

4


395


2


1880

565

2

БС28-12

1350

995

2

ОС21-21В

1350

1195

2


395


2


395


2

БС28-18

1350

750

4






395


4

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
