Б.1.14 В формулярах номера страниц проставляют в верхнем внешнем углу листа.

Б.1.15 В паспортах и этикетках номера страниц проставляют посередине верхней части листа.

Б. 1.16 В нормах расхода и ведомостях номера страниц проставляют посередине в верхней части листа.

Б. 1.17 В части 1 РЭ таблицы и иллюстрации нумеруют последовательно в пре делах каждого раздела, например, таблица 1.1, 1.2, рисунок 1.1, 1,2 и т. д.

В части 2 РЭ таблицы и иллюстрации нумеруют последовательно в пределах каждой темы по правилам нумерации в темах, например таблица 101, 102, рисунок 301, -302 и т. д. При ссылках на таблицы (иллюстрации), помещаемые в данном разделе документа, указывают их собственные номера, например, «.см, таблицу 101».

При ссылках на таблицы (иллюстрации) других разделов указывают номера раз дела, подраздела, пункта (при наличии) и их собственные номера, например, «см. 010.20.04. рисунок 201».

Б.1.18 Если графическая иллюстрация выполнена на нескольких листах, то на каждом листе должен быть приведен ее номер с указанием общего, числа листов, на которых размещена иллюстрация, и порядковый номер каждого листа.

Примеры:

Рисунок 201 (лист 1 из 4).

Рисунок 201 (лист 2 из 4) и т. д.

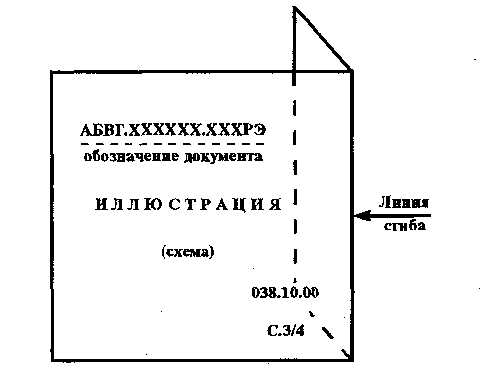

Б. 1.19 При расположении иллюстрации на листе увеличенного формата фальцовка листа должна обеспечивать видимость номера страницы, как это показано на рисунке Б.1. Незаполненная страница (обратная сторона фальцованного листа) должна быть обозначена на предыдущей странице в виде дроби (с. 3/4).

Рисунок Б.1 — Пример оформления листов увеличенного формата

(правила фальцования)

Б.2 Оформление ЭД

Б.2.1 Оформление ЭД осуществляется в соответствии с требованиями ГОСТ 2.105 с учетом особенностей, изложенных в настоящем приложении.

Б.2.2 Все ЭД на изделия, поставляемые заказчику, брошюруют в прочные папки, обклеенные водонепроницаемым материалом, с легкоразъемными креплениями (замками). Ширина корешка папки должна обеспечивать возможность наклейки прозрачного кармана для помещения в нем ярлыка с обозначением документа и номе ром раздела (разделов).

Б.2.3 Устройство механизма крепления листов в папке должно исключать возможность его самопроизвольного раскрытия и выпадения листов при работе с документами.

Б.2.4 Комплектование документов РЭ и КДС производят по разделам (подразделам) или по темам изготовители документации. В одну папку можно брошюровать документ целиком или несколько разделов (тем) документа. Количество листов, помещаемых в одну папку, определяется из необходимости обеспечения удобства работы, но не более 500 листов.

Б.2.5 При наличии в одной папке нескольких разделов (тем) каждый раздел изготовитель документации обозначает цветным шмуцтитулом. Выступающий язычок шмуцтитула, на который наносят номер раздела (темы), должен быть жестким и с синтетическим покрытием. Для удобства прочтения шмуцтитулы разделов (тем) рас полагают уступом.

Б.2.6 В каждой папке с документом помещают:

 — титульный лист документа, раздела (при его наличии);

 — перечень разделов документа, количество и номера папок (если документ скомплектован в несколько папок);

 — лист с содержанием папки;

 — лист регистрации изменений;

 — лист регистрации временных изменений (при их наличии);

 — лист с перечнем принятых сокращений и условных знаков;

 — введение (при необходимости).

Б.2.7 Перечень разделов документа оформляют в соответствии с рисунком Б.2.

АБВГХХХХХХ.ХХХРЭ2

___________________________

обозначение документа

ПЕРЕЧЕНЬ РАЗДЕЛОВ РЭ

____________________________________________________________________________

Номер раздела Наименование

____________________________________________________________________________

Папка № 1

Введение

000 Самолет

005 Сроки службы

..... ...........................

Папка № 2

023 Радиоаппаратура связи

..... .....................................

053 Фюзеляж

..... .....................................

__________________________________________________________________________________

СИСТЕМА НУМЕРАЦИИ СТРАНИЦ

___________________________________________________________________

Наименование тем С.

___________________________________________________________________

Описание работы 1—100

Текущий ремонт 101—200

Техническое обслуживание

(без разделения на подтемы) 201—400

Техническое обслуживание

(с разделением на подтемы) 201—900

Перечень разделов

С. 1

Рисунок Б.2 — Перечень разделов документа

Б. 2.8 Лист с содержанием папки оформляют в соответствии с рисунком Б.3. По рядковый номер страницы в папке заполняют карандашом в эксплуатирующих организациях.

Рисунок Б.3 — Лист с содержанием папки (пример оформления)

С.2.9 При оформлении перечня сокращений и условных, обозначений руководствуются соответствующими государственными стандартами.

Б.2.10 Во ведении к документу (при его наличии) помещают сведения о назначении и составе документа, области распространения его действия и другие сведения, необходимые для правильного использования документа.

Б.2.11 На каждой странице документа, который сброшюрован в папку с легко разъемным соединением, указывают:

 — в левом верхнем углу — обозначение документа по ГОСТ 2.201;

 — вверху с левой стороны — наименование раздела, подраздела или пункта и через тире на том же уровне — наименование темы, напечатанные прописными бук вами;

 — внизу с внешней стороны — полный номер раздела (подраздела, пункта) и над ним — номер страницы.

Первую страницу темы оформляют в соответствии с рисунком Б.4.

АБВГХХХХХХ.ХХХРЭ2

________________________

обозначение документа

СВАРНЫЕ И БОЛТОВЫЕ СОЕДИНЕНИЯ -ТЕКУЩИЙ РЕМОНТ

(наименование подраздела (наименование

или пункта) темы)

1 Общие сведения

ххххххххххххххххххх

ххххххххххххххххххх (текст)

ххххххххххххххххххх

1.1

(наименование)

ххххххххххххххххххх

ххххххххххххххххххх (текст)

015.08.00

С.201

Рисунок Б.4 — Первая страница темы (пример документа)

На всех последующих страницах с текстом и иллюстрациями в пределах темы наименования подраздела (пункта) и темы не указывают, а указывают только обозначение документа и номера раздела, подраздела, пункта и страницы по установленной для данного документа форме.

Б.2.12 При оформлении текстового листа оставляют свободными поля у корешка (28 мм).

В верхнем внешнем углу, а при наличии специальных отметок — под ними оставляют чистое место размером 30 х 12 мм для последовательной нумерации страниц в эксплуатирующей организации.

Б.2.13 При изготовлении документация рекомендуется применять бумагу белого цвета, формат, марку бумаги, цвета переплета и т. п. устанавливает предприятие — изготовитель документации по согласованию с заказчиком.

Ключевые слова: документы эксплуатационные

Содержание

1 Область применения

2 Нормативные ссылки

3 Общие требования

4 Виды и комплектность эксплуатационных документов

5 Требования к построению, содержанию и изложению документов

5.1 Руководство по эксплуатации (РЭ)

5.2 Инструкция по монтажу, пуску, регулированию и обкатке изделия (ИМ)

5.3 Формуляр (ФО)

5.4 Паспорт (ПС)

5.5 Этикетка (ЭТ)

5.6 Каталог деталей и сборочных единиц (КДС)

5.7 Нормы расхода запасных частей (НЗЧ)

5.8 Нормы расхода материалов (НМ)

5.9 Ведомость ЗИП (ЗИ)

5.10 Ведомость эксплуатационных документов (ВЭ)

6 Правила оформления и комплектования

7 Порядок записи сведений о цветных металлах

Приложение А. Карта работы

Приложение Б. Оформление эксплуатационной документации на изделия с многоступенчатой системой деления на составные части
