ГОСТ 12821-80 (1996)

Фланцы стальные приварные встык на Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры.

УДК 621.643.412:006.354 Группа Г18


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК НА P y от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2 )


Конструкция и размеры


ГОСТ 12821-80*


Взамен ГОСТ 12829-67 ГОСТ 12833-67 и ГОСТ 12835-67


ОКП 37 9941


Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2240 дата введения установлена

01.01.83

Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 №403

1. Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2 ) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).

Требования пп. 1, 2 (за исключением показателя «Масса»), 3, 9, 10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм.№ 4).

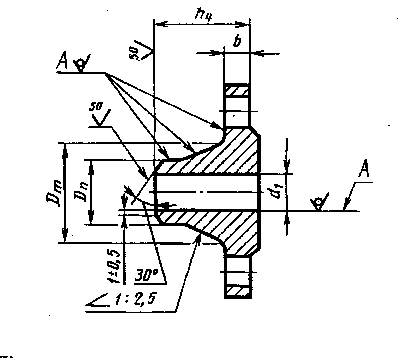

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 1-10.

(Измененная редакция, Изм. № 2, 4).

* Переиздание (декабрь 1996 г.) с Изменениями №1,2,3,4, утвержденными в марте 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 4-88, 12-89, 7-92).

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Rа £ 100 мкм.

2. Допускается изготовление фланцев с другими видами разделки под сварку по технической документации, утвержденной в установленном порядке.

Таблица 1

Размеры в мм


Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2 )


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

8

23

22

15

0,29

0,28

0,27

0,28

0,28

15

12

8

26

28

19

0.34

0,34

0,32

0,34

0,33

20

18

8

28

36

26

0,46

0,45

0,41

0,44

0,44

25

25

8

28

42

33

0,55

0,55

0,50

0,54

0,53

32

31

8

28

50

39

0,78

0,78

0,72

0,76

0,77

40

38

9

33

60

46

1,09

1,04

1,02

1,03

1,04

50

49

9

33

70

58

1,26

1,21

1,14

1,18

1,21

65

66

9

33

88

77

1,62

1,57

1,46

1,53

1,55

80

78

11

35

102

90

2,43

2,30

2,26

2,29

2,30

100

96

11

37

122

110

2,98

2,70

2,65

2,67

2,71

125

121

11

37

148

135

3,72

3,65

3,41

3,52

3,57

150

146

11

38

172

161

4,30

5,22

3,95

4,04

4,13

(175)

177

13

43

210

196

6,15

6,00

5,64

5,80

5,86

200

202

13

45

235

222

6,92

6,75

6,33

6,55

6,63

(225)

226

15

45

260

248

8,49

8,30

7,76

8,18

8,09

250

254

16

45

288

278

9,88

9,61

9,18

9,32

9.43

500

303

16

45

340

330

13,38

13,35

12,35

11,59

12,67

350

351

16

45

390

382

15,97

15,93

14,90

14,63

15,00

400

398

16

45

440

432

18,56

18,53

17,30

16,84

17,33

(450)

450

16

50

494

484

23,63

23,70

22,35

20,22

20,94

500

501

19

50

545

535

26,76

26,60

25,00

23,11

23,76

600

602

19

55

650

636

35,79

35,70

33,00

32,90

33.37

(700)

692

19

55

740

726

44,30

44,10

41,00

40,34

41,60

800

792

19

60

844

826

46,15

55,50

52,20

51,49

52,60

(900)

892

21

60

944

926

66,35

¾

¾

¾

¾

1000

992

21

60

1044

1028

73,44

¾

¾

¾

¾

1200

1192

23

65

1244

1228

92,92

¾

¾

¾

¾

1400

1392

23

65

1445

1428

101,02

¾

¾

¾

¾

1600

1592

23

65

1616

1628

135,27

¾

¾

¾

¾


Таблица 2

Размеры в мм


Py 0, 6 МПа ( 6 кгс/см2 )


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

10

27

22

15

0,34

0,34

0,32

0,34

0,33

15

12

10

28

28

19

0,40

0,40

0,38

0,40

0,40

20

18

10

30

36

76

0

53

0

53

050

053

0,52

25

25

12

30

42

33

0,76

0,77

0,72

0,75

0,75

32

31

12

33

50

39

1,10

1,08

1,04

1,08

1,08

40

38

12

35

60

46

1,36

1,37

1,28

1,30

1,34

50

49

12

35

70

58

1,53

1,51

1,44

1,46

1,47

65

66

12

35

88

77

1,97

2,06

1,83

1,72

1,75

80

78

13

37

102

90

2,76

2,76

2,80

2,65

2,72

100

96

13

38

122

110

3,35

3,04

3,03

3,03

3,04

125

121

15

40

148

135

4,66

4,24

3,66

4,50

4,55

150

146

15

43

172

161

5,37

5,85

4,93

5,29

5,35

(175)

177

17

47

210

196

7,32

8,10

6,92

7,11

7,16

200

202

17

50

235

222

8,37

9,35

7,75

7,98

8,05

(225)

226

17

50

260

248

9,45

9,25

8,72

8,98

9,06

250

254

18

50

288

278

10,99

10,69

10,14

12,20

12,30

300

303

18

50

340

330

14,82

14,28

14,10

13,81

14,11

350

351

18

50

390

382

17,69

18,65

17,64

16,35

16,72

400

398

18

50

440

432

20,55

19,69

19,30

18,83

19,31

(450)

450

18

50

494

484

23,63

23,60

21,90

21,62

22,24

500

501

19

50

545

535

26,63

29,10

25,90

24,44

25,10

600

602

19

55

650

636

35,79

35,60

33,40

37,49

33,67

(700)

692

19

55

740

726

44,31

44,10

41,10

40,60

41,86

800

792

19

60

844

826

56,17

55,20

52,20

51,67

53,36

(900)

892

21

60

944

926

66,79

¾

¾

¾

¾

1000

992

21

60

1044

1028

73,51

¾

¾

¾

¾

1200

1192

23

70

1248

1228

111,43

¾

¾

¾

¾

1400

1392

27

85

1456

1428

156,58

¾

¾

¾

¾

1600

1592

32

95

1660

1628

218,57

¾

¾

¾

¾




Таблица 3

Размеры в мм


Рy 1,0 МПа (10 кгс/см2 )


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

10

33

25

15

0,50

0,50

0,48

0,50

0,49

15

12

10

33

30

19

0,58

0,58

0,54

0,57

0,56

20

18

12

36

38

26

0,87

0,87

0,81

0,87

0,83

25

25

12

38

45

33

1,05

1,05

0,98

1,03

1,02

32

31

13

40

55

39

1,54

1,53

1,45

1,50

1,49

40

38

13

42

62

46

1,83

1,78

1,71

1,74

1,78

50

49

13

42

76

58

2,26

2,23

2,15

2,15

2,21

65

66

15

45

94

77

3,17

3,11

2,92

3,06

3,14

80

78

15

47

105

90

3,67

3,60

3,46

3,54

3,65

100

96

17

48

128

110

4,70

4,70

4,49

4,50

4,54

125

121

19

57

156

135

6,71

6,58

6,27

6,12

6,23

150

146

19

57

180

161

8,17

8,20

7,77

8,80

8,90

(175)

177

19

57

210

196

9,71

9,57

9,09

9,36

9,49

200

202

19

58

240

222

11,35

11,00

10,47

10,28

10,32

(225)

226

19

60

268

248

13,24

13,04

12,40

12,64

12,83

250

254

21

60

290

278

14,64

14,39

13,86

13,64

13,83

300

303

22

60

345

330

18,66

19,30

17,70

18,52

18,90

350

351

22

60

400

382

24,00

24,70

22,56

22,70

23,00

400

398

22

60

445

432

30,00

30,35

27, 65

28,00

28,50

( 450)

450

22

65

500

484

33,33

34,69

31,30

31,21

31,83

500

501

24

65

550

535

39,20

40,00

37,00

36,91

37,60

600

602

24

65

650

636

48,80

50,00

46,60

45,52

48,70

(700)

692

25

65

744

726

65,26

64,70

60,50

59,86

62,28

800

792

27

75

850

826

87,24

86,10

80,40

81,25

84,28

(900)

892

29

80

950

926

103,02

¾

¾

¾

¾

1000

992

29

80

1050

1028

119,19

¾

¾

¾

¾

1200

1192

33

90

1256

1228

179,91

¾

¾

¾

¾


Таблица 4

Размеры в мм


Рy 1,6 МПа (16 кгc/см2 )


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

12

33

26

15

0,59

0,60

0,58

0,59

0,58

15

12

12

33

30

19

0,68

0,68

0,65

0,67

0,66

20

18

12

36

38

26

0,87

0,87

0,82

0,85

0,84

25

25

12

38

45

33

1,05

1,05

0,99

1,03

1,02

32

31

13

40

55

39

1,54

1,54

1,48

1,50

1,50

40

38

13

42

64

46

1,85

1,81

1,77

1,77

1,81

50

49

13

45

76

58

2,28

2,24

2,16

2,17

2,23

65

66

15

47

94

77

3,19

3,17

3,05

3,06

3,14

80

78

17

50

110

90

4,21

4,15

4,04

4,06

4,17

100

96

17

50

130

110

4,90

4,80

4,65

4,72

4,78

125

121

19

57

156

135

6,75

6,76

6,47

6,55

6,66

150

146

19

57

180

161

8,30

8,28

7,88

7,96

8,08

(175)

177

21

57

210

196

10,37

9,79

9,32

10,05

10,17

200

202

21

58

240

222

11,79

11,72

11,28

11,04

11,20

(225)

226

21

65

268

248

14,12

14,48

13,55

13,60

13,70

250

254

23

65

292

278

17,36

15,00

14,30

16,67

16,86

300

303

24

66

346

330

22,76

22,65

20,83

21,60

22,10

350

351

28

70

400

382

32,04

32,00

29,43

30,60

33,10

400

398

32

75

450

432

43,00

42,64

41,10

41,00

41,70

(450)

450

34

85

506

484

54,00

53,50

52,20

51,40

52,40

500

501

38

90

559

535

70,97

70,32

69,00

68,00

69,90

600

602

41

90

660

636

99,30

97,81

96,73

94,50

996,60

(700)

692

43

95

750

726

105,90

105,97

102,00

100,70

101,10

800

792

45

95

850

826

130,57

118,79

115,00

124,80

127,6

(900)

892

47

110

958

926

157,83

¾

¾

¾

¾

1000

992

49

110

1060

1028

203,39

¾

¾

¾

¾

1200

1192

51

125

1268

1228

284,94

¾

¾

¾

¾


Таблица 5

Размеры в мм


Рy 2,5 МПа (25 кгс/см2 )


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

14

33

26

15

0,68

0,69

0,66

0,68

0,67

15

12

14

33

30

19

0,79

0,78

0,75

0,80

0,78

20

18

14

34

38

26

0,97

0,99

0,93

0,97

0,95

25

25

14

36

45

33

1,18

1,19

1,13

1,16

1,15

32

31

16

43

56

39

1,83

1,85

1,78

1,81

1,80

40

38

16

45

64

46

2,19

2,16

2,10

2,11

2,15

50

49

17

45

76

58

2,78

2,76

2,47

2,69

2,75

60

66

19

50

96

77

3,71

3,62

3,60

3,55

3,62

80

78

19

52

110

90

4,44

4,32

4,27

4,26

4,48

100

96

21

58

132

110

6,51

6,58

6,27

6,41

6,49

125

121

23

65

160

135

9,41

9,45

9,14

9,27

9,37

150

146

25

68

186

161

12,52

12,56

11,90

12,01

12,17

( 175)

177

25

70

216

196

13,88

13,94

13,63

13,65

13,83

200

202

27

75

245

222

17,44

17,21

16,86

16,36

16,62

(225)

226

29

75

270

248

21,56

21,68

21,15

22,54

22,86

250

254

29

75

300

278

24,40

24,08

23,27

25,37

25,74

300

303

32

80

352

330

33,29

32,40

31,94

32,42

33,16

350

351

36

85

406

382

46,57

45,60

44, 68

45,40

46,23

400

398

40

100

464

432

64,81

63,58

62,41

63,48

64,59

(450)

450

42

100

515

484

72,26

71,60

70,70

70,80

71,95

500

500

44

100

570

535

88,91

88,20

86,50

86,48

88,08

600

600

49

115

670

636

123,70

122,00

105,70

119,50

122,17

(700)

690

53

125

766

726

166,81

164,02

162,70

157,53

160,82

800

790

55

135

874

826

213,90

211,00

209,00

210,00

214,68

(900)

892

57

145

980

926

252,91

¾

¾

¾

¾

1000

992

59

150

1084

1028

312,12

¾

¾

¾

¾

1200

1192

62

160

1288

1228

387,50

¾

¾

¾

¾


Таблица 6

Размеры в мм


Рy 4,0 МПа (40 кгс/см2 )


d1

b

h4

Dm

Dn

Масса, кг

Проход условный Dy






с соединетельным выступом

с выступом

с впадиной

с шипом

с пазом

10

8

14

33

26

15

0,68

0,69

0,66

0,68

0,67

15

12

14

33

30

19

0,79

0,78

0,75

0,80

0,78

20

18

14

34

38

26

0,97

0,99

0,93

0,97

0,95

25

25

14

36

45

33

1,18

1,19

1,13

1,16

1,15

32

31

16

43

56

39

1,83

1,85

1,78

1,81

1,80

40

38

16

45

64

46

2,19

2,16

2,10

2,11

2,15

50

48

17

45

76

58

2,81

2,79

2,68

2,72

2,78

65

66

19

50

96

77

3,71

3,72

3,59

3,60

3,68

80

78

21

55

112

90

4,80

4,81

4,60

4,69

4,80

100

96

23

65

138

110

7,40 .

7,06

6,82

7,20

7,28

125

120

25

65

160

135

10,00

10,17

9,48

9,97

10,08

150

145

27

68

186

161

13,03

13,20

12,60

12,86

13,03

(175)

177

33

85

226

196

20,75

21,26

21,10

19,70

20,00

200

200

35

85

250

222

24,44

24,00

23,57

24,20

24,00

(225)

226

37

95

280

248

31,33

31,10

30,50

31,20

31,60

250

252

39

98

310

278

37,59

37,30

36,50

36,90

37,40

300

301

42

112

368

330

57,10

50,60

50,30

51,10

52,20

350

351

48

116

418

382

70,34

69,60

68,00

68,10

68,80

400

398

54

135

480

432

106,76

105,50

105,00

103,80

106,00

(450)

448

56

135

530

484

107,00

106,00

104,80

103,80

105,00

500

495

58

140

580

535

132,33

128,00

126,00

128,00

130,00

600

595

58

140

686

636

180,95

195,08

165,78

182,02

179,81

(700)

695

63

160

790

726

228,25

246,86

209,59

229,47

226,93 1

800

795

71

190

908

826

343,69

367,40

319,93

345,08

342,20

(900)

895

74

215

1024

926

436,54

¾

¾

¾

¾

1000

995

77

235

1140

1028

540,75

¾

¾

¾

¾

1200

1195

80

250

1350

1228

690,59

¾

¾

¾

¾

подождите, идет загрузка...    подождите, идет загрузка...
Закрыть

Строительный каталог
