ГОСТ 5089-97, часть 2

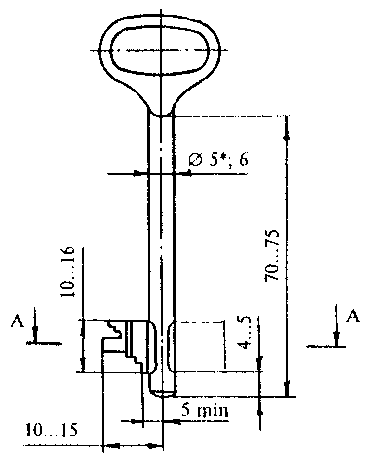

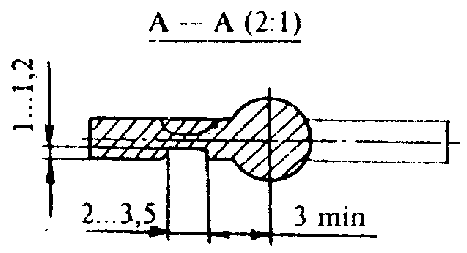

Рисунок А.33 - Ключ для врезного сувальдного замка, тип 3С1
* Допускается для стальных ключей

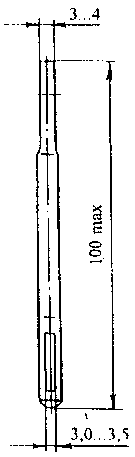

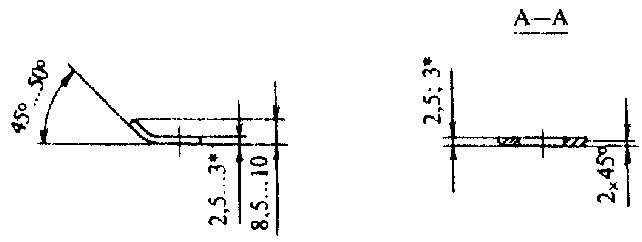

Рисунок А.34 - Ключ для врезного сувальдного замка, тип 3С2
ПРИЛОЖЕНИЕ Б
(обязательное)
Марки замков и защелок
Таблица Б.1
|
Тип замка |
Марка замка |
Типы, типоразмеры или исполнения комплектующих изделий |
|||
|
|
|
цилиндровый механизм |
фалевая ручка |
накладка |
|
|
1 |
2 |
3 |
4 |
5 |
|
|
Замки врезные цилиндровые |
|||||
|
|
ЗВ1-1 |
МЦ1-5 |
— |
Н1-I |
|
|
|
ЗВ1-2 |
МЦ1-6 |
— |
Н1-I |
|
|
|
ЗВ1-3 |
МЦ2-5 |
— |
Н1-I |
|
|
ЗВ1
|
ЗВ1-4 |
МЦ2-6 |
— |
H1-I |
|
|
|
ЗВ1-5 |
МЦ2-7 |
— |
Н1-I |
|
|
|
ЗВ1-6 |
МЦЗ-5 |
— |
Н1-II |
|
|
|
ЗВ1-7 |
МЦЗ-6 |
— |
Н1-II |
|
|
|
ЗВ1-8 |
МЦ4 |
— |
Н2 |
|
|
Замки врезные цилиндровые с блокиратором |
|||||
|
|
ЗВ2-1 |
МЦ1-5 |
— |
|
|
|
|
ЗВ2-2 |
МЦ1-6 |
— |
H1-I |
|
|
|
ЗВ2-3 |
МЦ2-5 |
— |
H1-I |
|
|
ЗВ2
|
ЗВ2-4 |
МЦ2-6 |
— |
H1-I |
|
|
|
ЗВ2-5 |
МЦ2-7 |
— |
H1-I |
|
|
|
ЗВ2-6 |
МЦЗ-5 |
— |
H1-I |
|
|
|
ЗВ2-7 |
МЦЗ-6 |
— |
Н1-II |
|
|
|
ЗВ2-8 |
МЦ4 |
— |
Н1-II |
|
|
|
|
|
|
Н2 |
|
|
Замки врезные цилиндровые с защелкой и фалевыми ручками |
|||||
|
|
ЗВ4-1 |
МЦ1-5 |
РФ1-I-55 |
— |
|
|
|
ЗВ4-2 |
МЦ1-5 |
РФ4 |
H1-I |
|
|
|
ЗВ4-3 |
МЦ1-6 |
РФ1-I-55 |
— |
|
|
|
ЗВ4-4 |
МЦ1-6 |
РФ4 |
H1-I |
|
|
|
ЗВ4-5 |
МЦ2-5 |
РФ1-I-55 |
— |
|
|
|
ЗВ4-6 |
МЦ2-6 |
РФ4 |
H1-I |
|
|
ЗВ4
|
ЗВ4-7 |
МЦ2-6 |
РФ1-I-55 |
— |
|
|
|
ЗВ4-8 |
МЦ2-6 |
РФ4 |
H1-I |
|
|
|
ЗВ4-9 |
МЦ2-7 |
РФ1-I-55 |
— |
|
|
|
ЗВ4-10 |
МЦ2-7 |
РФ4 |
H1-I |
|
|
|
ЗВ4-11 |
МЦЗ-5 |
РФ1-II-55 |
— |
|
|
|
ЗВ4-12 |
МЦЗ-5 |
РФ4 |
HI-II |
|
|
|
ЗВ4-13 |
МЦЗ-6 |
РФ1-II-55 |
— |
|
|
|
ЗВ4-14 |
МЦЗ-6 |
РФ4 |
H1-I1 |
|
|
|
ЗВ4-15 |
МЦ4 |
РФ4 |
Н2 |
|
|
Замки врезные цилиндровые с фиксатором |
|||||
|
|
ЗВ5-1 |
МЦ1-5 |
— |
H1-I |
|
|
|
ЗВ5-2 |
МЦ1-6 |
— |
H1-I |
|
|
|
ЗВ5-3 |
МЦ2-5 |
— |
H1-I |
|
|
ЗВ5
|
ЗВ5-4 |
МЦ2-6 |
— |
H1-I |
|
|
|
ЗВ5-5 |
МЦ2-7 |
— |
H1-I |
|
|
|
ЗВ5-6 |
МЦЗ-5 |
— |
H1-II |
|
|
|
ЗВ5-7 |
МЦЗ-6 |
— |
H1-II |
|
|
|
ЗВ5-8 |
МЦ4 |
— |
Н2 |
|
|
Замки врезные цилиндровые с защелкой и фалевыми ручками с вводом защелки от ключа |
|||||
|
|
ЗВ7-1 |
МЦ1-5 |
РФ1-I-72 |
— |
|
|
|
ЗВ7-2 |
МЦ1-5 |
РФ4 |
H1-I |
|
|
|
ЗВ7-3 |
МЦ1-6 |
РФ1-I-72 |
— |
|
|
|
ЗВ7-4 |
МЦ1-6 |
РФ4 |
H1-I |
|
|
|
ЗВ7-5 |
МЦ2-5 |
РФ1-I-72 |
— |
|
|
|
ЗВ7-6 |
МЦ2-5 |
РФ4 |
H1-I |
|
|
ЗВ7 |
ЗВ7-7 |
МЦ2-6 |
РФ1-I-72 |
— |
|
|
|
ЗВ7-8 |
МЦ2-6 |
РФ4 |
H1-I |
|
|
|
ЗВ7-9 |
МЦ2-7 |
РФ1-I-72 |
— |
|
|
|
ЗВ7-10 |
МЦ2-7 |
РФ4 |
H1-I |
|
|
|
ЗВ7-11 |
МЦЗ-5 |
РФ1-II-72 |
— |
|
|
|
ЗВ7-12 |
МЦЗ-5 |
РФ4 |
H1-II |
|
|
|
ЗВ7-13 |
МЦЗ-6 |
РФ1-II-72 |
— |
|
|
|
ЗВ7-14 |
МЦЗ-6 |
РФ4 |
H1-II |
|
|
|
ЗВ7-15 |
МЦ4 |
РФ4 |
Н2 |
|
|
Замки врезные сувальдные |
|||||
|
3В8
|
ЗВ8-4 |
— |
— |
НЗ |
|
|
|
ЗВ8-6 |
— |
— |
НЗ |
|
|
Замки врезные сувальдные с защелкой и фалевыми ручками |
|||||
|
|
ЗВ9-4-1 |
— |
РФ2 |
— |
|
|
ЗВ9
|
ЗВ9-4-2 |
— |
РФ4 |
НЗ |
|
|
|
ЗВ9-6-1 |
— |
РФ2 |
— |
|
|
|
ЗВ9-6-2 |
— |
РФ4 |
НЗ |
|
|
Замки врезные сувальдные с фиксатором |
|||||
|
ЗВ10
|
ЗВ10-4 |
— |
— |
НЗ |
|
|
|
ЗВ10-6 |
— |
— |
НЗ |
|
|
Замки врезные с цилиндровым и 6-сувальдным механизмом, защелкой и фалевыми ручками |
|||||
|
|
ЗВ13-6-1 |
МЦ1-5 |
РФЗ-I
|
— |
|
|
|
ЗВ13-6-2 |
МЦ1-6 |
РФЗ-I
|
— |
|
|
|
ЗВ13-6-3 |
МЦ2-5 |
РФЗ-I
|
— |
|
|
ЗВ13 |
ЗВ13-6-4 |
МЦ2-6 |
РФЗ-I
|
— |
|
|
|
ЗВ13-6-5 |
МЦ2-7 |
РФЗ-I
|
— |
|
|
|
3В13-6-6 |
МЦЗ-5 |
РФЗ-II |
— |
|
|
|
ЗВ13-6-7 |
МЦЗ-6 |
РФЗ-II |
|
|
|
Замки накладные цилиндровые |
|||||
|
|
ЗН1-1 |
МЦ8-5 |
— |
H4-I |
|
|
|
ЗН1-2 |
МЦ8-6 |
— |
H4-I |
|
|
|
ЗН1-3 |
МЦ9-6 |
— |
H4-II |
|
|
ЗН1 |
ЗН1-4 |
МЦ9-7 |
|
H4-II |
|
|
|
ЗН1-5 |
МЦ10-5 |
— |
H4-III |
|
|
|
ЗН1-6 |
МЦ10-6 |
— |
H4-III |
|
|
|
ЗН1-7 |
МЦ10-7 |
— |
H4-III |
|
|
|
ЗН1-8 |
МЦ11 |
— |
— |
|
|
Замки накладные цилиндровые с защелкивающимся засовом |
|||||
|
|
ЗН2-1 |
МЦ8-5 |
— |
H4-I |
|
|
|
ЗН2-2 |
МЦ8-6 |
— |
H4-I |
|
|
|
ЗН2-3 |
МЦ9-6 |
— |
H4-II |
|
|
ЗН2 |
ЗН2-4 |
МЦ9-7 |
— |
H4-II |
|
|
|
ЗН2-5 |
МЦ10-5 |
— |
Н4-III |
|
|
|
ЗН2-6 |
МЦ10-6 |
— |
H4-III |
|
|
|
ЗН2-7 |
МЦ10-7 |
— |
H4-III |
|
|
|
ЗН2-8 |
МЦ11 |
— |
— |
|
|
Замки накладные цилиндровые с защелкой |
|||||
|
|
ЗНЗ-1 |
МЦ8-5 |
— |
H4-I |
|
|
|
ЗНЗ-2 |
МЦ8-6 |
— |
H4-I |
|
|
|
ЗНЗ-3 |
МЦ9-6 |
— |
H4-II |
|
|
ЗНЗ |
ЗНЗ-4 |
МЦ9-7 |
— |
H4-II |
|
|
|
ЗНЗ-5 |
МЦ10-5 |
— |
H4-III |
|
|
|
ЗНЗ-6 |
МЦ10-6 |
— |
H4-III |
|
|
|
ЗНЗ-7 |
МЦ10-7 |
— |
H4-III |
|
|
|
ЗНЗ-8 |
МЦ11 |
— |
— |
|
|
Замки накладные сувальдные |
|||||
|
ЗН4 |
ЗН4 |
— |
— |
H4-IV |
|
Таблица Б.2
|
Тип защелки |
Марка защелки |
Типы и типоразмеры комплектующих изделий |
||
|
|
|
корпус защелки |
фалевая ручка или ручка-кнопка |
|
|
Защелки врезные с фалевыми ручками |
||||
|
ЗЩ1 |
ЗЩ1-1 ЗЩ1-2 ЗЩ1-3 ЗЩ1-4 |
ЗЩ1-45 ЗЩ1-45 ЗЩ1-55 ЗЩ1-55 |
РФ4 РФ5 РФ4 РФ5 |
|
|
Защелки врезные с фалевыми ручками с механизмом дополнительного запирания |
||||
|
ЗЩ1Д |
ЗЩ1Д-1 ЗЩ1Д-2 ЗЩ1Д-3 ЗЩ1Д-4 |
ЗШ1Д-45 ЗЩ1Д-45 ЗЩ1Д-55 ЗЩ1Д-55 |
РФ4 РФ5 РФ4 РФ5 |
|
|
Защелки врезные с ручками-кнопками |
||||
|
ЗЩ2 |
ЗЩ2-1 ЗЩ2-2 |
ЗЩ2-55 ЗЩ2-60 |
РК4 РК4 |
|
|
Защелки врезные с ручками-кнопками с механизмом дополнительного запирания |
||||
|
ЗЩ2Д |
ЗЩ2Д-1 ЗЩ2Д-2 |
ЗЩ2Д-55 ЗЩ2Д-60 |
РК4 РК4 |
|
|
Защелки врезные нерегулируемые |
||||
|
ЗЩЗ |
ЗЩЗ |
— |
— |
|
|
Защелки врезные регулируемые |
||||
|
ЗЩ4 |
ЗЩ4 |
— |
— |
|
ПРИЛОЖЕНИЕ В
(рекомендуемое)

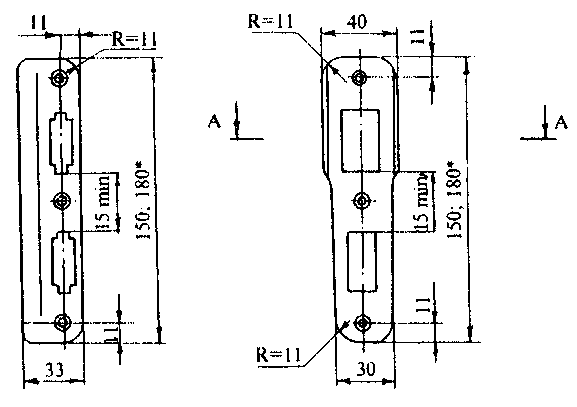

Запорные планки для замков типов 3В4, 33В5, 3В7, 3В9, 3В10
|
Для замков типа 3В7 Рисунок В.1 |
Рисунок В.2 |
Содержание
1 Область применения
2 Нормативные ссылки
3 Классы, основные параметры и размеры
4 Технические требования
5 Правила приемки
6 Методы контроля
7 Транспортирование и хранение
8 Гарантии изготовителя
Приложение А Замки
Приложение Б Марки замков и защелок
Приложение В Запорные планки для замков типов ЗВ4, ЗВ5, ЗВ7, ЗВ9, ЗВ10
УДК 683.338.2:006.354 ОКС 77.140 Ж34 ОКСТУ 4981
Ключевые слова: замки, защелки, двери, жилые здания, общественные здания
