ГОСТ 8894-86

Трубы стеклянные и фасонные части к ним. Технические условия.

ГОСТ 8894-86

Взамен

ГОСТ 8894-77

УДК 666.173: 006.254 Группа И11


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ТРУБЫ СТЕКЛЯННЫЕ И ФАСОННЫЕ

ЧАСТИ К НИМ


Технические условия


Glass pipes and fittings. Specifications


Постановлением Государственного комитета СССР по делам строительства от 19 июня 1986 г. № 82 срок введения установлен

с 01.01.87


РАЗРАБОТАН

Министерством промышленности строительных материалов СССР

Министерством монтажных и специальных строительных работ СССР


ИСПОЛНИТЕЛИ

Е. В. Соболев, канд. техн. наук; В. Е. Голубев, канд. техн. наук; М. Л. Кудрякова, В. Г .Моисеев, канд. техн. наук; С. В. Голенков; А. С. Чесноков, канд. техн. наук; И. Н. Соловьева; М. Г. Скакунов, д-р техн. наук; В. И. Каптелов; Р. И. Шарунова; Л. В. Дробинина


ВНЕСЕН Министерством промышленности строительных материалов СССР

Зам. министра В. И. Чирков


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 19 июня 1986 г. № 82


Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стеклянные трубы и фасонные части к ним из стекла 13В, предназначенные для напорных, безнапорных и вакуумных трубопроводов, используемых для транспортирования жидких, газообразных и твердых веществ с различными физико-химическими свойствами (за исключением плавиковой кислоты) при температуре от минус 50 до плюс 120 °С.

Стеклянные трубы и фасонные части к ним могут быть использованы в качестве деталей аппаратов при температуре от минус 50 до плюс 250 °С.


1. ТИПЫ И РАЗМЕРЫ

1.1. Форма, размеры и отклонения размеров, а также внутреннее гидравлическое рабочее давление труб должны соответствовать указанным на черт. 1 и в табл. 1.


Черт. 1







Таблица 1

Размеры, мм


Условный проход Dy

Наружный диаметр D н


Толщина стенки s

Внутреннее гидравлическое рабочее давление не


Номин.

Пред. откл.

Номин.

Пред. откл.

менее, МПа (кгс/см2 )

40

45

—2

4,0

± 1,0

0,7 (7)

50

67

¾ 2

5,0

± 1, 0

0,6 (6)

80

93

—3

6,0

± 1, 0

0,5 (5)

100

122

—4

7,0

± 1,0

0,4 (4)

150

169

¾ 4

9,5

± 1 ,5

0,3 (3)

200

221

—5

11,5

± 1,5

0,2 (2)


Трубы и фасонные части высшей категории качества Dy 100 мм не должны иметь отклонение по наружному диаметру более 3 мм.


Примечание. Требования настоящего стандарта к трубам Dy 200 мм устанавливаются с 01.01.89.


1.2. Трубы от Dy 40 до Dу 150 мм должны изготавливаться длиной от 1500 до 3000 мм, а от Dy 200 до 2000 мм с интервалом, кратным 250. Трубы Dy 40 мм для доильных установок могут изготавливаться длиной 2340 мм.

Отклонения от размеров по длине не должны превышать ± 15 мм.

1.3. Масса 1 м труб приведена в справочном приложении.

1.4. Фасонные части должны изготавливаться следующих типов:

отводы под углом 90, 75, 60, 45, 30, 15°;

отводы двойные;

отступы;

тройники равнопроходные;

тройники переходные;

крестовины;

переходы.

1.5. Форма, размеры и отклонения от размеров фасонных частей должны соответствовать указанным на черт. 2—13 и в табл. 2—13.

Отводы под углом 90°

Черт. 2

Таблица 2

мм


D н

s

L1



Dy

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

L *

R*

40

50

80

100

100

150

150

200

45

67

93

122

122

169

169

221

—2

—2

—3

—4

—4

—4

—4

—5

4,0

5,0

6,0

7,0

7,0

9,5

9,5

11,5

± 1,0

± 1,0

± 1,0

± 1,5

± 1,5

± 1,5

± 1,5

± 1,5

285

335

365

310

395

420

535

635*

± 10

± 10

± 10

± 10

± 10

± 10

± 10

¾

260

300

320

250

330

335

450

635

160

180

180

150

200

¾

300

400


Примечания:

1. Размеры на черт. 2—11 и в табл. 2—11, отмеченные звездочкой, являются справочными и не контролируются.

2 Отклонения от размеров наружного диаметра и толщины стенки фасонных частей, указанные в табл. 2—13, приведены для прямых участков фасонных частей. Длина прямых участков не должна быть менее, мм:


80 — для фасонных частей Dy 40 мм;

100 » » » Dy 50 мм;

120 » » » Dy 80 мм;

130 » » » Dy 100 мм;

150 » » » Dy 150 мм;

200 » » » Dy 200 мм.

Отклонения от размеров фасонных частей на изогнутых участках, а также в области сварного шва не должны превышать, мм:

по наружному диаметру:

+4; —6 — для фасонных частей Dy 40 мм;

+5 ; —8 — » » » Dy 50 мм;

+6; —8 ¾ » » » D y 80 и 100 мм;

+6; —9 — » » » Dy 150 мм;

+7; —11 — » » » Dy 200 мм.

по толщине стенки:

± 1,5 — для фасонных частей Dy 40, 50 и 80 мм;

± 2,0 — » » » Dy 100 и 150 мм;

± 3,0 — » » » Dy 200 мм;

Фасонные части Dy 200 мм изготавливаются из боросиликатного стекла. Требования к ним устанавливаются с 01.01.89.

Отводы под углом 75°

Черт. 3


Таблица 3

мм


D н

s

L1



Dy

Номин.

Пред. откл.

Пред. откл.

± l,0

Пред. откл.

± 10

L*

R *

40

45

—2

4,0

250

230

140

50

67

¾ 2

5,0

290

265

160

80

93

—3

6,0

320

285

150







Отводы под углом 60°

Черт. 4


Таблица 4

мм

D у

D н

s

Пред. откл.

L1 ,

Пред. откл.

L*

R*


Номин.

Пред. откл.

± 1 ,0

± 10



40

45

—2

4,0

245

230

140

50

67

—2

5,0

265

245

160

80

93

¾ 3

6,0

280

255

150


Отводы под углом 45°

Черт. 5


Таблица 5

мм

D у

D н

s

L 1

Пред. откл.


L*


R*


Номин.

Пред. откл.

Номин.

Пред. откл.

± 10



40

50

80

100

45

67

93

122

¾ 2

—2

—3

—4

4,0

5,0

6,0

7,0

± 1,0

± 1,0

± 1,0

± 1,5

190

220

250

275

180

205

230

250

140

160

150

150


Отводы под углом 30°

Черт. 6


Таблица 6

мм

D у

D н

s

Пред. откл.

L1

Пред. откл.

L*

R *


Номин.

Пред. откл.

± 1,0

± 10



40

45

—2

4,0

185

180

140

50

67

¾ 2

5,0

200

190

160

80

93

—3

6,0

225

210

150


Отводы под углом 15°

Черт. 7


Таблица 7

мм

D у

D н

s

L1

Пред. откл.

L*

R*


Номин.

Пред. откл.

Номин.

Пред. откл.

±10



40

45

—2

4,0

± 1 ,0

185

180

140

50

67

—2

5,0

± 1,0

195

190

160

80

93

—3

6,0

± 1,0

195

190

150

100

122

—4

7,0

± 1,5

260

250

150

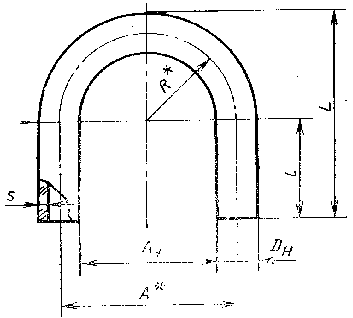

Отводы двойные

Черт. 8




Таблица 8

мм


D у

D н

s

l

Пред.

L Пред.


A*

А1


R*


Номин.

Пред. откл.

Номин.

Пред. откл.

откл. ± 10

откл. ± 10


Номин.

Пред. откл.



40


45


—2


4,0


± 1,0


100

210

215

245

140

180

240

95

135

195

± 10

± 10

± 10

70

90

120


50


67


—2


5,5


± 1 ,5


100

210

235

265

150

200

260

85

135

195

± 2

± 10

± 10

75

100

130


80


93


¾ 3


6,5


± 1,5


150

295

305

335

190

210

270

98

105

180

± 2

± 10

± 10

95

105

135


100


122


—4


7,0


± 1,5


150

320

325

355

220

230

290

100

110

170

± 10

± 10

±10

110

115

145


Допускается по соглашению предприятия-изготовителя с заказчиком изготавливать двойные отводы Dy 50 мм, предназначенные для трубопроводов с рабочим давлением не более 0,2 (2), МПа (кгс/см2 ), толщиной стенки в изогнутой части не менее 3,0 мм.

Отступы

Черт. 9


Таблица 9

мм

D у

D н

s

L

Пред.

l

Пред.

h*

H

Пред.


Номин.

Пред. откл.

Номин.

Пред. откл.

откл.

± 10

откл.

± 10


откл.

± 10

40

45

—2

4,0

±l,0

375

100

80

125

50

67

—2

5,0

±l,0

450

110

110

180

80

93

—3

6,5

±l,5

550

120

140

235

100

122

—4

7,0

±l,5

500

110

160

280













Тройники равнопроходные

Черт. 10


Таблица 10

мм

D у

D н

s

L

L1

l *


Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.


40

45

—2

4,0

± 1,0

300

± 10

175

± 10

150

50

67

—2

5,0

± 1,0

400

± 10

235

± 10

200

80

93

—3

6,0

± 1,0

475

± 10

295

± 10

250

100

122

—4

7,0

± 1,0

500

± 10

310

± 10

250

150

169

—4

9,5

± 1,5

640

± 15

470

± 15

385

200

221

—5

11,5

± 1,5

720*

¾

560*

¾

450


Тройники переходные

Черт. 11


Таблица 11


D у


d у

D н

d н

s

s 1

L

l 1

Пред.


l *



Номин.

Пред.

откл.

Номин.

Пред.откл.

Номин.

Пред.откл.

Номин.

Пред. откл.

Номин.

Пред.откл.

откл. ±10


50

40

67

—2

45

—2

5,0

± 1,0

4,0

± 1,0

400

±10

185

150

80

50

93

—3

67

—2

6,0

±1 ,0

5,0

±1,0

475

±10

245

200

100

50

122

—4

67

—2

7,0

±1,0

5,0

±1,0

500

±10

260

200

100

80

122

¾ 4

93

—3

7,0

±1,0

6,0

±1,0

500

±10

310

250

150

100

169

—4

122

—4

9,5

± 1,5

7,0

±1,0

650

±15

460

375

200

150

221

—5

169

—4

11,5

± 1,5

9,5

±1,5

720*

¾

530*

420



Крестовины

Черт. 12


Таблица 12

мм

D у

D н

s

Пред. откл.

L

Пред. откл.


Номин.

Пред. откл.

± 1,0

± 10

40

45

—2

4,0

300

50

67

—2

5,0

400

80

93

—3

6,0

475

100

122

—4

7,0

500


Переходы

Черт. 13


Таблица 13

мм

D у

d у

D н

d н

s



Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

50

40

67

—2

45

¾ 2

5,0

± 1,0

80

50

93

—3

67

—2

6,0

± 1,0

100

50

122

¾ 4

67

—2

7,0

± 1,0

100

80

122

¾ 4

93

—3

7,0

± 1,0

150

100

169

—4

122

—4

9,5

± 1,5

200

150

221

—5

169

—4

11,5

± 1,5


Продолжение


s1

L

l1

l2

D у

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

50

4,0

± 1,0

300

± 10

120

± 10

100

± 10

80

5,0

± 1,0

325

± 10

130

± 10

120

± 10

100

5,0

± 1,0

325

± 10

130

± 10

120

± 10

100

5,0

± 1,0

325

± 1,0

130

± 10

130

± 10

150

7,0

± 1,0

650

± 15

370

± 15

240

± 15

200

9,5

± 1,5

600*

250*

200*


1.6. Условное обозначение труб и фасонных частей должно состоять из наименования изделия, цифр, означающих условный проход и длину трубы, и обозначения настоящего стандарта.

Пример условного обозначения трубы Dy 40 мм и длиной 2500 мм:

Труба 40 х 2500 ГОСТ 8894—86

То же, отвода под углом 90° Dy 50 мм:

Отвод 90° — 50 ГОСТ 8894— 86

То же, перехода Dy 100 мм на 80 мм:

Переход 100/ 80 ГОСТ 8894—86


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Трубы и фасонные части к ним должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

2.2. Трубы по всей длине должны быть прямолинейными. Отклонение от прямолинейности образующей наружной поверхности трубы не должно превышать:

0,20 % длины — для труб Dy 40 и 50 мм;

0,15 % » » » Dy 80 и 100 мм;

0,10 % » » » Dy 150 и 200 мм.

2.3. Торцы труб и фасонных частей должны иметь шлифованную поверхность.

2.4. Плоскость торцов труб и фасонных частей должна быть перпендикулярна образующей наружной поверхности. Отклонение от перпендикулярности плоскости торцов труб и фасонных частей относительно образующей наружной поверхности не должно превышать указанного в табл. 14.


Таблица 14

мм


D у

Отклонение от перпендикулярности плоскости торцов для изделий


высшей категория качества

первой категории качества

40

0,6

0,7

50

1,2

1,4

80, 100

1,5

1,7

150, 200

2,9

3,0


2.5. Углы между образующими наружных поверхностей фасонных частей должны соответствовать указанным на черт. 2—7 и 10—12. Отклонение угла между образующими наружных поверхностей фасонных частей не должно превышать ± 1°.

2.6. Оси двойных отводов и отступов должны быть параллельны между собой. Отклонение от параллельности образующих наружных поверхностей двойных отводов и отступов, которое соответствует отклонению от параллельности осей двойных отводов и отступов, на длине 100 мм не должно превышать размеров, указанных в табл. 15.


Таблица 15

мм


D у

Отклонение от параллельности образующих наружных поверхностей для изделий


высшей категории качества

первой категории качества

40, 50

1,5

2,0

80, 100

2,0

2,5


2.7. Образующие наружных поверхностей фасонных частей должны лежать в одной плоскости. Отклонение образующих наружных поверхностей фасонных частей от горизонтальной плоскости не должно превышать 3 мм.

2.8. По показателям внешнего вида (порокам) трубы и фасонные части должны соответствовать требованиям, указанным в табл. 16.


Таблица 16

мм


Норма для изделий

Наименование показателя

высшей категории качества

первой категории качества

Инородные разрушающие включения (частицы огнеупорных или других материалов), вызывающие остаточные внутренние напряжения


Не допускаются

Инородные неразрушающие включения (непроваренные частицы шихты, закристаллизовавшееся стекло)

Не допускаются размером по наибольшему измерению более 2 мм

Посечки

Не допускаются

Рух поверхностный

Не нормируется

Пузыри закрытые, мошка

Не нормируются

Пузыри капиллярные открытые

Не нормируются

Пузыри наборные открытые

Не допускаются

Сколы на торцах для изделий:

Не допускаются длиной (от торца вдоль изделия) более, мм:

Dy 40, 50, 80 и 100 мм

5

10

Dy 150 и 200 мм

13

15


шириной более, мм:

D у 40, 50, 80 и 100 мм

3

5

D у 150 и 200 мм

8

10


глубиной более, мм:

D у 40 и 50 мм

0,5

D у 80 и 100 мм

1,0

D у 150 мм

2,0

D у 200 мм

2,5


2.9. Трубы и фасонные части должны быть отожжены. Величина остаточных внутренних напряжений в изделиях не должна превышать 100 нм/см, что соответствует цветам интерференции, приведенным в табл. 17.


Таблица 17

Dy , мм

Цвет интерференции

Норма


Пурпурно-фиолетовый, красный, голубой

Допускаются

40

Белый, желтый, желто-зеленый, зеленый, светло-желтый, оранжевый, голубовато-зеленый

Не допускаются


50

Пурпурно-фиолетовый, красный, оранжевый, голубой

Допускаются


Белый, желтый, темно-зеленый, зеленый, светло-желтый, голубовато-зеленый

Не допускаются


80 и

Пурпурно-фиолетовый, красный, оранжевый, голубой, голубовато-зеленый

Допускаются

100

Белый, желтый, темно-зеленый, зеленый, светло-желтый

Не допускаются


150 и

Пурпурно-фиолетовый, красный, оранжевый, голубой, голубовато-зеленый, зеленый

Допускаются

200

Белый, желтый, желто-оранжевый

Не допускаются


В сварных швах допускаются узкие полоски любого цвета.

2.10. Трубы и фасонные части при испытании на термостойкость должны выдерживать перепад температур не менее, °С:

80 — для изделий Dy 40 мм;

75 » » D у 50 мм;

70 » » D у 80 мм;

65 » » D у 100 мм;

50 » » D у 150 мм;

40 » » D у 200 мм.

2.11. Трубы и фасонные части должны выдерживать внутреннее гидравлическое испытательное давление, равное двойному рабочему давлению.

2.12. Поставку труб и фасонных частей производят по спецификации потребителя.


3. ПРАВИЛА ПРИЕМКИ

3.1. Трубы и фасонные части должны быть приняты техническим контролем предприятия-изготовителя.

3.2. Приемку труб и фасонных частей производят партиями. Партией считают число изделий одного наименования и одинаковых размеров, не превышающее сменной выработки.

3.3. Для проверки качества труб и фасонных частей от партии отбирают не менее 30 % изделий. Все отобранные изделия проверяют по форме, размерам и показателям внешнего вида. При удовлетворительных результатах проверки изделий из их числа отбирают для проверки:

5 %, но не менее 5 шт. труб и 100 % фасонных частей на соответствие требованиям п. 2.9;

5 %, но не менее 5 шт. изделий каждого наименования на соответствие требованиям п. 2.10;

3 %, но не менее 5 шт. изделий каждого наименования на соответствие требованиям п. 2.11.

3.4. Если при проверке изделий окажется св. 5 % изделий, не удовлетворяющих требованиям пп. 1.1, 1.2, 1.5, 2.2, 2.4—2.7, 2.8 (по инородным неразрушающим включениям и сколам на торцах), а также в случае неудовлетворительных результатов испытаний хотя бы по одному из показателей, предусмотренных пп. 2.8 (по инородным разрушающим включениям, посечкам, открытым наборным пузырям), 2.9—2.11 настоящего стандарта, производят поштучную приемку изделий.

Если при проверке изделий, которым в установленном порядке присвоен государственный Знак качества, окажется св. 5 % изделий, не удовлетворяющих требованиям пп. 1.1, 1.2, 1.5, 2.2, 2.4—2.7, 2.8 (по инородным неразрушающим включениям и сколам на торцах), а также в случае неудовлетворительных результатов испытаний хотя бы по одному из показателей, предусмотренных пп. 2.8 (по инородным разрушающим включениям, посечкам, открытым наборным пузырям), 2.9—2.11 настоящего стандарта, изделия приемке по высшей категории качества не подлежат.

3.5. Потребитель имеет право производить контрольную проверку соответствия труб и фасонных частей требованиям настоящего стандарта, соблюдая при этом приведенный порядок отбора образцов и применяя указанные методы испытаний.


4. МЕТОДЫ ИСПЫТАНИЯ

4.1. Метод определения линейных размеров и правильности формы

4.1.1. Метод определения линейных размеров основан на измерении с помощью контактных измерительных инструментов, а метод определения правильности формы — на измерении величины отклонения от заданной формы.

4.1.2. Инструмент и принадлежности

Рулетка измерительная металлическая по ГОСТ 7502—80 с ценой деления 1 мм.

Линейка измерительная металлическая по ГОСТ 427—75 с ценой деления 1 мм.

Линейка поверочная типа ШП по ГОСТ 8026—75, класс 2.

Угольник поверочный 90° по ГОСТ 3749—77, класс 2.

Угломер по ГОСТ 5378—66.

Щупы по ГОСТ 882—75, № 3.

Штангенциркуль по ГОСТ 166—80, класс 2.

Плита контрольная размерами 1000 ´ 630 мм с допуском плоскостности не более 0,5 мм.

Линейка контрольная размерами 3000 ´ 150 мм с допуском прямолинейности не более 0,5 мм на 1 м.

Комплект нестандартизованных средств измерений, поверка которых должна производиться в установленном порядке.

4.1.3. Проведение испытаний

Испытания проводят в помещении при температуре (20 ± 10) °С, относительной влажности воздуха (60 ± 20) %, освещенности рабочего места не менее 150 лк.

Длину труб и фасонных частей измеряют с погрешностью до 1 мм, остальные размеры — с погрешностью до 0,1 мм, угол — с погрешностью до 6' .

Результаты измерений наружного диаметра, толщины стенок и длины труб и фасонных частей должны находиться в пределах допускаемых отклонений.

4.1.3.1. Наружный диаметр труб и фасонных частей контролируют предельными калибрами или измеряют штангенциркулем на обоих концах изделий в двух взаимно перпендикулярных направлениях.

1 — контрольная плита; 2 — изделие; 3 — контрольная линейка; 4 ползун; 5 — упор

Черт. 14


4.1.3.2. Толщину стенки труб и фасонных частей контролируют предельными калибрами или измеряют штангенциркулем на каждом конце изделия, причем следует производить два измерения по двум взаимно перпендикулярным направлениям. В местах изгиба и сварных швов фасонных частей толщину стенки измеряют толщиномерами.

4.1.3.3. Длину труб и прямых участков фасонных частей определяют рулеткой или измерительной линейкой одним измерением вдоль образующей.
