ГОСТ 27772-88 (1989), часть 2

______________

* Для листов и полосы толщиной 5 мм норма ударной вязкости 39 Дж/см 2 (4,0 кгс·м/см 2 )

** Для листов и полосы толщиной 5 мм норма ударной вязкости 34 Дж/см 2 (3,5 кгс·м/см 2 )


Примечания:

1. Для стали С590К допускается снижение предела текучести и временного сопротивления на 49 H/мм 2 (5,0 кгс·м/см 2 ), относительного удлинения - на 2% абс.

2. Для стали С590КШ ударная вязкость при температуре минус 70°С должна быть не менее 49 Дж/см 2 (5,0 кгс·м/см 2 ).

3. Для стали С590 и С590К проба на изгиб должна выдержать изгиб на 120° без надрывов и трещин и догиб до 180° без разделения на две отдельные части.


2.20. Значение временного сопротивления проката из стали С390, С390К, С440, С590 и С590К не должны превышать нормативные более чем на 180 H/мм 2 (18,5 кгс/мм 2 ).

2.21. Для листового проката из стали С235, С245, С255, С275 и С285 толщиной 4-8 мм норма относительного удлинения в табл. 4 уменьшается на 2% абс.

2.22. Нормы ударной вязкости приведены для проката толщиной 5 мм и более.

Для фасонного проката нормы ударной вязкости при температуре минус 70°С относятся к профилям с толщиной полки до 11 мм включительно; по согласованию изготовителя с потребителем эти нормы могут быть распространены на прокат толщиной до 20 мм.

2.23. Допускается снижение величины ударной вязкости на одном образце на 30%. При этом среднее значение результатов испытаний должно быть не ниже норм табл. 3 и 4.

2.24. Прокат из стали С345 и С375 изготовляют категорий 1, 2, 3 и 4 в зависимости от требований по испытаниям на ударный изгиб. Нормируемые показатели ударной вязкости для проката из стали С345 и С375 различных категорий, оговоренных в заказе, приведены в табл. 5.


Таблица 5


Нормируемая характеристика

Категория


1

2

3

4

Ударная вязкость при:





-40°С

+

-

+

-

-70°С

-

+

-

+

Ударная вязкость после механического старения

-

-

+

+


2.25. Для листового проката из стали С390, С390К, С440, С590 и С590К дополнительно определяют ударную вязкость при температуре минус 40°С на образцах типа 11 по ГОСТ 9454-78. Ударная вязкость должна быть не менее 20 Дж/см 2 (2,0 кгс·м/см 2 ). Норма не является браковочной до 01.01.91. Определение обязательно.

2.26. Для листов из стали С590К (С590КШ) излом специальных надрезанных образцов должен иметь волокнистое строение на площади не менее 80%.

2.27. Остальные требования к листовому прокату - по ГОСТ 14637-79, ГОСТ 16523-70, фасонному - по ГОСТ 535-88, профилям стальным гнутым - по ГОСТ 11474-76.

2.28. Маркировка, упаковка - по ГОСТ 7566-81 с дополнениями: для фасонного проката - по ГОСТ 535-88; для листового и широкополосного универсального - по ГОСТ 14637-79; для гнутых профилей - по ГОСТ 11474-76.

2.28.1. Маркировку фасонного проката из стали С235, С245, С255, С275, С285, С345 и С375 проводят несмываемой краской, при этом используют цвета, приведенные в табл. 6.


Таблица 6


Наименование стали

Цвета маркировки

С235

Желтый и коричневый

С245

Желтый и зеленый

С255

Желтый и синий

С275

Желтый и белый

С285

Белый и коричневый

С345

Синий и коричневый

С375

Синий и белый


3. ПРИЕМКА


3.1. Прокат принимают партиями. Партия должна состоять из проката одного размера, одной плавки - ковша, а для термообработанного проката - и одного режима термической обработки.

3.2. Партия должна сопровождаться документом о качестве по ГОСТ 7566-81, ГОСТ 14637-79, ГОСТ 16523-70 для листового проката, ГОСТ 535-88 - для фасонного проката, ГОСТ 11474-76 - для профилей стальных гнутых с дополнениями:

условное обозначение проката;

способ обработки стали в ковше (при наличии обработки);

значения приемочных чисел для двух и шести испытаний, определенных в соответствии с п. 3.1 приложения 3;

значения ударной вязкости для образцов с концентратором вида V при температуре минус 40°С;

класс сплошности листового проката при ультразвуковом контроле.

3.3. Для проверки механических свойств проката от партии случайно отбирают две штанги, две универсальных полосы, два листа, два рулона. Случайность обеспечивается методом систематического отбора по ГОСТ 18321-73.

3.4. Объем выборки для проверки качества поверхности и размеров - по ГОСТ 14637-79, ГОСТ 16523-70, ГОСТ 535-88, для ультразвукового контроля сплошности листового проката - по ГОСТ 14637-79.

3.5. Испытание на изгиб фасонного проката толщиной до 20 мм изготовитель проводит на каждой двадцатой партии.

3.6. При получении неудовлетворительных результатов испытаний на изгиб, ударную вязкость, при контроле качества поверхности и размеров повторные испытания проводят на выборке, отобранной по ГОСТ 7566-81.

При получении неудовлетворительных результатов испытаний по пределу текучести, временному сопротивлению и относительному удлинению повторные испытания проводят на выборке, отобранной в соответствии с приложением 3.

Результаты испытаний распространяют на всю партию.

При получении неудовлетворительных результатов испытаний при УЗК изготовитель проводит испытания на каждом листе партии.


4. МЕТОДЫ КОНТРОЛЯ


4.1. Отбор проб для определения химического состава стали проводят по ГОСТ 7565-81.

4.2. Химический анализ стали проводят по ГОСТ 12346-78, ГОСТ 12347-77, ГОСТ 12348-78, ГОСТ 12350-78, ГОСТ 12351-81, ГОСТ 12352-81, ГОСТ 12355-78, ГОСТ 12356-81, ГОСТ 12357-84, ГОСТ 12358-82, ГОСТ 12359-81, ГОСТ 12361-81, ГОСТ 12364-84, ГОСТ 17745-72, ГОСТ 18895-81, ГОСТ 20560-81, ГОСТ 22536.0-87, ГОСТ 22536.1-88, ГОСТ 22536.2-87, ГОСТ 22536.3-88, ГОСТ 22536.4-77, ГОСТ 22536.5-87, ГОСТ 22536.6-88, ГОСТ 22536.7-77, ГОСТ 22536.8-87, ГОСТ 22536.9-88, ГОСТ 22536.10-88, ГОСТ 22536.11-87, ГОСТ 22536.12-88, ГОСТ 27809-88 или другими методами, обеспечивающими необходимую точность анализа.

При разногласиях между изготовителем и потребителем оценку проводят стандартными методами.

4.3. Углеродный эквивалент (C Э ) , %, определяют по формуле


(1)


где C, Mn, Si, Cr, Ni, Cu, V, P - массовые доли углерода, марганца, кремния, хрома, никеля, меди, ванадия и фосфора, %.

4.4. Расслоение проката контролируют при порезке у изготовителя и потребителя осмотром кромок.

4.5. Ультразвуковой контроль сплошности листового проката проводят в соответствии с ГОСТ 22727-78.


(Измененная редакция, Изм. № 1).


4.6. Отбор проб и изготовление образцов для механических и технологических испытаний проводят по ГОСТ 7564-73. Из фасонного проката и универсальной полосы образцы вырезают вдоль, из листового - поперек направления прокатки.

4.7. От каждой отобранной для контроля штанги, листа, универсальной полосы, рулона отбирают пробы и изготовляют для испытания на растяжение, изгиб и определение количества волокна в изломе по одному образцу, для определения ударной вязкости - по два образца для каждой температуры.

Контроль гнутых профилей проводят по заготовке.

4.8. Испытание на растяжение проводят на образцах пятикратной длины по ГОСТ 1497-84. Для проката толщиной менее 3 мм ширина образца 15 мм. Предел текучести определяют по диаграмме растяжения.

4.9. Контроль предела текучести, временного сопротивления и относительного удлинения проводят по методике, приведенной в приложении 3.

При возникновении разногласий испытывают шесть образцов, отобранных случайно по ГОСТ 18321-73.

4.10. Испытание на изгиб проводят по ГОСТ 14019-80.

4.11. Определение ударной вязкости проводят для проката с номинальной толщиной 5 мм и более по ГОСТ 9454-78 на образцах с концентратором вида U.

Ударную вязкость проката с номинальной толщиной до 10 мм включительно определяют на образцах толщиной, равной толщине проката. Для проката толщиной более 10 мм ударную вязкость определяют на образцах типа 1 по ГОСТ 9454-78.

Кроме того, ударную вязкость листового проката из стали С390, С390К, С440, С590 и С590К при температуре минус 40°С определяют на образцах типа 11, вырезанных поперек направления прокатки.

4.12. Ударную вязкость после механического старения определяют по ГОСТ 7268-82 на образцах с концентратором вида U.

Толщина образцов должна соответствовать принятой в п. 4.11.

4.13. В листовом прокате из стали С590К (С590КШ) определяют по ГОСТ 5521-86 количество волокна в изломе при плюс 20°С на образцах с толщиной, равной толщине листа.


5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


5.1. Транспортирование и хранение - по ГОСТ 7566-81 с дополнением: для фасонного проката - по ГОСТ 535-88, для листового и широкополосного универсального - по ГОСТ 14637-79, ГОСТ 16523-70, а для гнутых профилей - по ГОСТ 11474-76.

5.1.1. Железнодорожным транспортом прокат транспортируется на платформах и в полувагонах. Вид отправки - повагонный.



ПРИЛОЖЕНИЕ 1

Справочное


Марки по действующей нормативно-технической документации


Наименование стали

Марки по действующим стандартам


Марка стали

Обозначение стандарта

С235

Ст3кп2

ГОСТ 380-88, ГОСТ 535-88

С245

Ст3пс5

ГОСТ 380-88, ГОСТ 535-88


Ст3сп5

ГОСТ 380-88, ГОСТ 535-88

С255

Ст3Гпс, Ст3Гсп

ГОСТ 380-88

С275

Ст3пс

ГОСТ 380-88

С285

Ст3сп, Ст3Гпс, Ст3Гсп

ГОСТ 380-88

С345

12Г2С

-


09Г2С

ГОСТ 19282-73

С345Д

12Г2СД

-


09Г2СД

-

С345К

10ХНДП

ГОСТ 19282-73

С375

12Г2С

-

С375Д

12Г2СД

-

С390

14Г2АФ

ГОСТ 19282-73

С390Д

14Г2АФД

ГОСТ 19282-73

С390К

15Г2АФДпс

ГОСТ 19282-73

С440

16Г2АФ

ГОСТ 19282-73

С440Д

16Г2АФД

ГОСТ 19282-73

С590

12Г2СМФ

-

С590К

12ГН2МФАЮ

-



ПРИЛОЖЕНИЕ 2

Обязательное

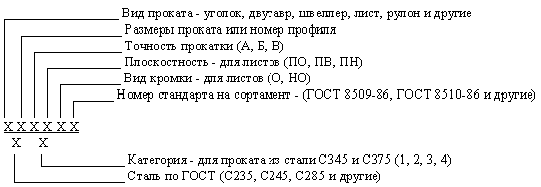

Схемы и примеры условных обозначений проката



Прокат угловой равнополочный, обычной точности прокатки (В), размерами 75х75х6 мм по ГОСТ 8509-86, из стали С245 по ГОСТ 27772-88



Балка двутавровая № 20 по ГОСТ 8239-72, из стали С275 по ГОСТ 27772-88



Швеллер № 18 с уклоном внутренних граней полок по ГОСТ 8240-72 из стали С285 по ГОСТ 27772-88



Прокат листовой размерами 10х1000х2000 мм, повышенной точности (А), высокой плоскостности (ПВ), с обрезной кромкой (О), из стали С390 по ГОСТ 27772-88



Прокат листовой размерами 8х1000х2000 мм, нормальной точности (Б), улучшенной плоскостности (ПУ), с необрезной кромкой (НО), по ГОСТ 19903-74, из стали С345 с повышенным содержанием меди (Д), категории 3 по ГОСТ 27772-88




ПРИЛОЖЕНИЕ 3

Обязательное


Методика контроля и оценки механических свойств проката


Настоящая методика предназначена для оценивания соответствия механических свойств партии проката требованиям стандарта.

Заданная вероятность выполнения норм предела текучести, временного сопротивления и относительного удлинения каждой партии и всего объема поставляемого проката достигается статистической оценкой уровня и неоднородности свойств металла при определенном технологическом процессе, а также процедурой контроля, предусмотренными настоящим стандартом и осуществляемыми изготовителем.


1. Общие положения


1.1. Термины, основные понятия и обозначения в соответствии с ГОСТ 16504-81, ГОСТ 15895-77, ГОСТ 15467-79 и другой нормативно-технической документацией.

1.2. Вероятность выполнения норм стандарта по пределу текучести, временному сопротивлению и относительному удлинению в каждой партии проката должна быть не ниже 0,95.

1.3. Оценивание соответствия механических свойств каждой партии требованиям стандарта и дифференцирование партий по прочности сталей С245 и С275, а также С255 и С285, С345 и С375 осуществляется на основании результатов испытаний образцов, отобранных и изготовленных в соответствии с пп. 3.3, 4.6, 4.7 стандарта, или с помощью уравнений регрессии, отражающих связь между пределом текучести, временным сопротивлением и относительным удлинением с одной стороны и плавочным химическим составом, размером профиля и прочими регистрируемыми технологическими факторами с другой.


2. Требования к выборке, статистики распределений


2.1. Механические свойства проката, изготовленного из одной стали, на одном стане, одного или группы близких профилеразмеров, одного варианта химического состава образуют генеральную совокупность.

Оценивание параметров, отражающих уровень и неоднородность контролируемой характеристики проката в генеральной совокупности, проводится на основании результатов первичных испытаний, образующих выборку.

2.2. Для проката из стали С245 и С275; С255 и С285; С345 и С375 попарно формируется общая выборка.

2.3. Выборка должна быть представительной и включать все результаты первичных испытаний за достаточно длительный промежуток времени (не менее полугода), в течение которого технологический процесс не претерпевал направленных изменений (смена агрегатов, способов разливки, изменение сырья, развеса слитка, температурного режима прокатки и т. п.). Минимальный объем выборки ( N ) 250 партий-плавок. Для получения представительных выборок возможна группировка профилей разных размеров в одну совокупность с проверкой неоднородности общей выборки.

2.4. При статистической обработке результатов испытаний, образующих выборку, определяют выборочное среднее по формуле


(2)


где X1 , X2 ... XN - совокупность значений случайной величины X , образующих выборку, и несмещенную оценку среднего квадратического отклонения (S ) по формуле


(3)


а также разность (h ) между и нормативным значением (C ) приведенным в табл. 3 и 4 стандарта.

Величина h для предела текучести и временного сопротивления должна быть не менее 1,64 S . Если это условие для каких-либо выборок не выполняется, то изготовление этого вида проката по настоящему стандарту не допускается.

2.5. Распределение характеристики в выборке предполагается соответствующим нормальному закону. Проверка гипотезы о нормальном законе распределения выполняется в соответствии с нормативно-технической документацией. Уровень значимости согласия эмпирического и нормального распределений должен быть не ниже 0,01.

Оценивание анормальности результатов испытаний, вошедших в выборку, проводят по нормативно-технической документации при уровне значимости, равном 0,05.

2.6. Оценку среднего квадратического отклонения предела текучести, временного сопротивления и относительного удлинения в партии определяет предприятие-изготовитель экспериментально. Испытывается не менее трех случайных партий проката, входящих в данную генеральную совокупность. От каждой партии испытывается не менее 50 образцов, отобранных случайно. Случайность обеспечивается соответствием ГОСТ 18321-73.

Для последующего использования принимается величина S0 полученная как среднее арифметическое значение выборочных средних квадратических отклонений в испытанных партиях, вычисленных по формуле (3).

Если для предела текучести и временного сопротивления полученное значение S0 меньше 10 H/мм 2 (1кгс/мм 2 ), принимается S0 =10 H/мм 2 (1кгс/мм 2 ).


3. Оценивание соответствия механических свойств партий листового, широкополосного и фасонного проката требованиям стандарта


3.1. Механические свойства партии проката оценивают по результатам испытания на растяжение двух образцов ( n =2). Средние арифметические значения ( ) этих результатов для предела текучести, временного сопротивления и относительного удлинения должна быть не меньше соответствующих значений приемочных чисел (Cn ) , определяемых по формуле


(4)


где

При этом значения временного сопротивления при испытании каждого из образцов партии проката из сталей, указанных в п. 2.20 стандарта, должны быть не больше величины C +180 (H/мм 2 ).

3.2. Если при испытании на растяжение двух образцов требование п. 3.1 настоящего приложения не выполняется хотя бы для одной из характеристик, то проводится испытание еще четырех образцов, отобранных от четырех разных листов или штанг. Результаты испытаний считаются удовлетворительными, если для предела текучести, временного сопротивления и относительного удлинения Xn не меньше Cn при n =6.

При необходимости формирования выборки используют результаты первых двух испытаний.

При этом значения временного сопротивления при испытании каждого из четырех образцов партии проката из сталей, указанных в п. 2.20 стандарта, должны быть не больше величины C +180 (H/мм 2 ).

3.3. Для сталей С235, С245, С255, С275, С285, С345, С375 оценивание соответствия механических свойств партий проката требованиям стандарта может проводиться с помощью уравнений регрессии в соответствии с ОСТ 14-34-78.

3.4. При статистическом оценивании соответствия механических свойств партий проката требованиям стандарта с помощью уравнений регрессии минимальное количество партий, подвергаемых прямым испытаниям на растяжение, устанавливается в зависимости от меньшего из значений параметра Z , вычисленных для предела текучести, временного сопротивления и относительного удлинения по формуле


(5)


При Z ³ 2,0 - испытывается не менее одной из 10 партий;

при 1,6 £ Z< 2,0 - испытывается не менее одной из 5 партий;

при Z< 1,6 - испытывается каждая партия.

3.5. Оценивание надежности прогнозирования механических свойств по уравнениям регрессии с помощью контрольных карт и контроль стабильности качества проката проводят в соответствии с ОСТ 14-34-78.


4. Оценивание соответствия механических свойств рулонного проката требованиям стандарта


4.1. Оценивание соответствия уровня механических свойств партии проката, поставляемого в рулонах, требованиям стандарта осуществляется с использованием статистических зависимостей и учетом разницы в уровне прочностных и пластических характеристик наружных витков и средней части рулона.

4.2. Статистические зависимости могут быть выражены уравнениями регрессии, отражающими связь предела текучести, временного сопротивления и относительного удлинения в средней части рулона с результатами испытаний наружных витков, плавочным химическим составом, толщиной листа, температурными режимами прокатки и смотки в рулон, а также с другими регистрируемыми параметрами, получаемыми при использовании неразрушающих методов контроля.

4.3. Выборка, используемая для оценивания уровня и неоднородности механических свойств проката, поставляемого в рулонах, составляется по результатам испытаний образцов, случайно отобранных из средней части рулонов при их порезке на листы. В выборку включают результаты испытания образцов, отобранных не менее чем от 50 партий-плавок. От каждой партии образцы отбирают от равного числа рулонов (не менее двух), от каждого рулона отбирается равное число образцов. Для выборки определяют значения , S и h .

Остальные требования к выборкам, характеризующим механические свойства проката, поставляемого в рулонах, в соответствии с пп. 2.1-2.5 настоящего приложения.

Выборки для характеристик, являющихся аргументами в уравнениях регрессии, составляют в соответствующих объемах.

4.4. Прогнозирование и оценивание соответствия свойств партии проката, поставляемого в рулонах, требованиям стандарта с помощью уравнений парной и множественной регрессии допускается при величине коэффициента парной и, соответственно, множественной корреляции не ниже 0,4 и проводится в соответствии с пп. 3.1, 3.2, 3.4 настоящего приложения.

4.5. Если требование п. 4.4 настоящего приложения не выполняется в части величины коэффициента корреляции, то предприятие-изготовитель проводит оценивание соответствия свойств проката, поставляемого в рулонах, в соответствии с требованиями, излагаемыми в пп. 4.5.1-4.5.3.

4.5.1. Для предела текучести, временного сопротивления и относительного удлинения определяется экспериментальная величина S0 , для чего испытывается прокат не менее трех случайных партий, входящих в данную генеральную совокупность. От каждой партии отбирают три рулона, от каждого рулона - не менее 20 образцов равномерно по длине раската.

Остальные требования по определению величины S0 в соответствии с п. 2.6 настоящего приложения.

4.5.2. Для предела текучести, временного сопротивления и относительного удлинения, кроме выборок, составляемых в соответствии с требованиями п. 4.3, параллельно формируется выборка случайной величины - D . Величина D - разность среднего арифметического значения результатов испытаний двух образцов, отобранных от наружных витков двух рулонов партии, и среднего арифметического значения результатов испытаний такого же числа образцов, отобранных от средней части этих же рулонов.

Для величины D определяются выборочное среднее () и среднее квадратическое отклонение (S D ) .

4.5.3. Для оценивания соответствия партии проката требованиям стандарта проводят испытание двух образцов, отобранных из наружных витков двух случайных рулонов партии, и определяют среднее арифметическое значение ( ) результатов этих испытаний.

Расчетные значения предела текучести, временного сопротивления и относительного удлинения определяют по формуле


(6)


Расчетные значения должны быть не меньше приемочного числа Cn , определяемого по формуле п. 3.1 настоящего приложения, при n =2.
