ГОСТ 8240-97, часть 2
Таблица 4 - Швеллеры легкой серии с параллельными гранями полок
|
Номер швел- лера серии Л
|
|
|
|
|
|
|
Пло- щадь
попе- речного сече- ния
|
Масса 1 м, кг |
Справочные значения для осей |
|
||||||
|
|
|
|
|
|
не более
|
|
|
|
|
|
||||||
|
|
мм |
|
|
|
|
|
|
|
|
|
|
|||||
|
12Л
|
120
|
30
|
3,0
|
4,8
|
7
|
- |
6,39
|
5,02
|
135,26
|
22,54
|
4,60
|
13,43
|
5,02
|
2,24
|
0,89
|
0,76
|
|
14Л
|
140
|
32
|
3,2
|
5,6
|
7
|
-
|
7,57
|
5,94
|
212,94
|
30,42
|
5,31
|
18,23
|
6,55
|
2,70
|
0,93
|
0,78
|
|
16Л
|
160
|
35
|
3,4
|
5,3
|
8
|
-
|
9,04
|
7,10
|
331,96
|
41,49
|
6,06
|
24,84
|
9,23
|
3,46
|
1,01
|
0,83
|
|
18Л
|
180
|
40
|
3,6
|
5,6
|
8
|
-
|
10,81
|
8,49
|
503,87
|
55,98
|
6,83
|
33,49
|
14,64
|
4,10
|
1,16
|
0,94
|
|
20Л
|
200
|
45
|
3,8
|
6,0
|
9
|
-
|
12,89
|
10,12
|
748,17
|
74,82
|
7,62
|
44,59
|
22,37
|
6,51
|
1,32
|
1,06
|
|
22Л
|
220
|
50
|
4,0
|
6,4
|
10
|
-
|
15,11
|
11,86
|
1070,97
|
97,36
|
8,42
|
57,82
|
32,85
|
8,61
|
1,47
|
1,19
|
|
24Л
|
240
|
55
|
4,2
|
6,8
|
10
|
-
|
17,41
|
13,66
|
1476,39
|
123,03
|
9,21
|
72,90
|
46,25
|
11,04
|
1,63
|
1,31
|
|
27Л
|
270
|
60
|
4,5
|
7,3
|
11
|
-
|
20,77
|
16,30
|
2218,16
|
164,31
|
10,33
|
97,48
|
65,10
|
14,17
|
1,77
|
1,40
|
|
30Л
|
300
|
65
|
4,8
|
7,8
|
11
|
-
|
24,30
|
19,07
|
3186,74
|
212,45
|
11,45
|
126,24
|
89,08
|
17,84
|
1,91
|
1,51
|
,
см
,
см
,
см
,
см
,
см
,
см
,
см
,
см
,
см
Таблица 5 - Швеллеры специальные
|
Но- мер швел- лера серии С
|
|
|
|
|
|
|
Уклон полок, % |
Пло- щадь
попе- реч- ного сече- ния
|
Мас- са 1 м, кг |
Справочные значения для осей |
|
|||||||
|
|
|
|
|
|
не более
|
|
|
|
|
|
|
|||||||
|
|
мм |
|
|
|
|
|
|
|
|
|
|
|||||||
|
8С
|
80
|
45
|
5,5
|
9,0
|
9,0
|
1,5
|
6
|
11,80
|
9,26
|
115,82
|
28,95
|
3,13
|
22,24
|
7,63
|
1,38
|
1,57
|
||
|
14С
|
140
|
58
|
6,0
|
9,5
|
9,5
|
4,75
|
-
|
18,51
|
14,53
|
563,70
|
80,50
|
5,52
|
53,20
|
13,01
|
1,70
|
1,71
|
||
|
14Са
|
140
|
60
|
8,0
|
9,5
|
9,5
|
5,0
|
10
|
21,30
|
16,72
|
609,10
|
87,01
|
5,35
|
61,02
|
14,09
|
1,69
|
1,67
|
||
|
16С
|
160
|
63
|
6,5
|
10,0
|
10,0
|
5,0
|
- |
21,95
|
17,53
|
866,20
|
108,30
|
6,28
|
73,30
|
16,30
|
1,83
|
1,80
|
||
|
16Са
|
160
|
65
|
8,5
|
10,0
|
10,0
|
5,0
|
-
|
25,15
|
19,74
|
934,50
|
116,80
|
6,10
|
83,40
|
17,55
|
1,82
|
1,75
|
||
|
18С
|
180
|
68
|
7,0
|
10,5
|
10,5
|
5,3
|
-
|
25,70
|
20,20
|
1272,00
|
141,00
|
7,04
|
98,50
|
20,10
|
1,96
|
1,88
|
||
|
18Са
|
180
|
70
|
9,0
|
10,5
|
10,5
|
5,3
|
-
|
29,30
|
23,00
|
1370,00
|
152,00
|
6,84
|
111,00
|
21,30
|
1,95
|
1,84
|
||
|
18Сб
|
180
|
100
|
8,0
|
10,5
|
10,5
|
5,0
|
6
|
34,04
|
26,72
|
1791,01
|
199,00
|
7,25
|
305,48
|
43,58 |
3,00 |
2,99
|
||
|
20С
|
200
|
73
|
7,0
|
11,0
|
11,0
|
5,5
|
10
|
28,83
|
22,63
|
1780,37
|
178,04
|
7,86
|
128,04
|
24,19 |
2,11 |
2,02
|
||
|
20Са
|
200
|
75
|
9,0
|
11,0
|
11,0
|
5,5
|
10
|
32,83
|
25,77
|
1913,71
|
191,37
|
7,64
|
143,63
|
25,88 |
2,09 |
1,95
|
||
|
20Сб
|
200
|
100
|
8,0
|
11,0
|
11,0
|
5,5
|
6
|
36,58
|
28,71
|
2360,88
|
236,09
|
8,03
|
327,23
|
46,30 |
2,99 |
2,93
|
||
|
24С
|
240
|
85
|
9,5
|
14,0
|
14,0
|
7,0
|
-
|
44,46
|
34,90
|
3841,35
|
320,11
|
9,29
|
268,89
|
43,70 |
2,46 |
2,35
|
||
|
26С
|
260
|
65
|
10,0
|
16,0
|
15,0
|
3,0
|
-
|
44,09
|
34,61
|
4088,00
|
314,50
|
9,63
|
1115,60
|
171,60 |
5,03 |
3,91
|
||
|
26Са
|
260
|
90
|
10,0
|
15,0
|
15,0
|
7,5
|
8
|
50,60
|
39,72
|
5130,83
|
394,68
|
10,07
|
343,15
|
52,62 |
2,60 |
2,48
|
||
|
30С
|
300
|
85
|
7,5
|
13,5
|
13,5
|
7,0
|
10
|
43,88
|
34,44
|
6045,43
|
403,03
|
11,74
|
260,74
|
41,41 |
2,44 |
2,20
|
||
|
30Са
|
300
|
87
|
9,5
|
13,5
|
13,5
|
7,0
|
10
|
49,88
|
39,15
|
6495,43
|
433,03
|
11,41
|
288,78
|
43,93 |
2,41 |
2,13
|
||
|
30Сб
|
300
|
89
|
11,5
|
13,5
|
13,5
|
7,0
|
10
|
55,88
|
43,86
|
6945,43
|
463,03
|
11,15
|
315,35
|
46,29 |
2,38 |
2,09
|
||
2.3.1 Площадь поперечного сечения и масса 1 м
швеллера вычислены по номинальным размерам, плотность стали принята
равной 7,85 г/см
.
2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1- 5, используют для построения калибров и на профиле не контролируют.
2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.

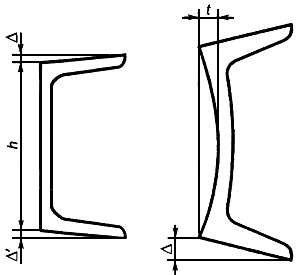

Рисунок 3
Таблица 6 - Предельные отклонения параметров
В миллиметрах
|
Параметр
|
Интервал значений параметра
|
Предельное отклонение
|
|
Высота
|
До 80 включ.
|
±1,5
|
|
|
Св. 80 “ 200 “
|
±2,0 |
|
|
“ 200 “ 400 “
|
±3,0 |
|
Ширина
полки
|
До 40 включ. |
±1,5
|
|
|
Св. 40 “ 89 “
|
±2,0 |
|
|
“ 89 |
±3,0
|
|
Толщина
полки
|
До 10 включ.
|
-0,5
|
|
|
Св. 10 “ 11 “ |
-0,8
|
|
|
“ 11 |
-1,0
|
|
Толщина
стенки
|
До 5,1 включ.
|
±0,5
|
|
|
Св. 5,1 “ 6,0 “ |
±0,6
|
|
|
“ 6,0 |
±0,7
|
|
Перекос
полки
|
До 95 включ.
|
1,0
|
|
|
Св. 95 |
0,015
|
|
Прогиб
стенки
|
До 100 включ.
|
0,5
|
|
|
Св. 100 ” 200 “
|
1,0 |
|
|
“ 200 “ 400 “
|
1,5 |
|
Примечания
|
||
|
1
Для швеллеров серии Л прогиб стенки не должен превышать 0,15
|
||
|
2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.
|
||
|
3
Перекос полки
|
||
при ширине полки
по высоте
2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.
По соглашению потребителя с изготовителем уклон
внутренних граней полок не должен превышать 8% при
300
мм и 5% при
>
300 мм.
2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20-3,5 мм. Притупление внешних углов не контролируют.
2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем - длиной свыше 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5% массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 5% массы партии;
- немерной длины;
- ограниченной длины в пределах немерной.
2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:
при длине от 2 до 8 м включ. - до +40 мм;
“ “ св. 8 м - до + [40 + 5(
- 8)] мм, но не более 100 мм,
где
- длина швеллера, м.
2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.
Длина отдельного швеллера - это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем - до 0,15% длины.
2.10 Предельные отклонения по массе не должны превышать ±4% для партии и ±6% для отдельного швеллера.
Отклонение от массы - это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5.
При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.
2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки - у торца профиля.
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2001
ГОСТ 8240-97 Швеллеры стальные горячекатаные. Сортамент
Постановление Госстандарта России от 5.4.2001 N 166-ст
ГОСТ от 5.4.2001 N 8240-97
Госстандарт России
Действующий
Дата начала действия: 1.1.2002
Опубликован: официальное издание, М.: ИПК Издательство стандартов, 2001 год
