ГОСТ 20444-85 (1994)

Шум. Транспортные потоки. Методы измерения шумовой характеристики.

ГОСТ 20444-85


УДК 534.836.2.08:006.354 Группа Т34



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА СССР



Шум


ТРАНСПОРТНЫЕ ПОТОКИ


Методы измерения шумовой характеристики


Noise. Traffic flows. Methods of noise

characteristic measurement



ОКП 57 6200

Дата введения 1986-01-01



РАЗРАБОТАН


Научно-исследовательским институтом строительной физики Госстроя СССР

Центральным научно-исследовательским и проектным институтом по градостроительству Госгражданстроя

Всесоюзным научно-исследовательским институтом железнодорожного транспорта МПС

Московским ордена Трудового Красного Знамени научно-исследовательским институтом гигиены им. Ф.Ф. Эрисмана Минздрава РСФСР

Московским научно-исследовательским и проектным институтом типового и экспериментального проектирования Мосгорисполкома

Научно-исследовательским институтом московского строительства ордена Ленина Главмосстроя при Мосгорисполкоме

Московским ордена Ленина и ордена Трудового Красного Знамени институтом инженеров железнодорожного транспорта МПС


РАЗРАБОТЧИКИ


Г.Л. Осипов, д-р техн. наук; В.Е. Коробков, канд. техн. наук; В.А. Аистов; Б.С. Зотов; Г.В. Бутаков, д-р техн. наук; Н.П. Тагер, канд. техн. наук; А.С. Прохода, канд. техн. наук; Б.Г. Прутков, канд. техн. наук; И.Л. Карагодина, д-р мед. наук; А.П. Путилина, канд. мед. наук; А.А. Гацолаев; А.Н. Смирнов; Ю.В. Полянский


ВНЕСЕН Научно-исследовательским институтом строительной физики Госстроя СССР


Директор В.А. Дроздов


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 апреля 1985 г. № 59


ПЕРЕИЗДАНИЕ. Август 1994 г.



Настоящий стандарт устанавливает методы измерения шумовой характеристики транспортных потоков на улицах, автомобильных и железных дорогах.


Стандарт соответствует международным стандартам ИСО 1996-1 и ИСО 3095 в части проведения измерения.

1. ОБЩИЕ ПОЛОЖЕНИЯ


1.1. Измерения в соответствии с настоящим стандартом должны проводиться для оценки фактического шумового режима и составления карты шума улично-дорожной сети населенных пунктов.

1.2. Шумовой характеристикой транспортных потоков является эквивалентный уровень звука , дБА.


2. АППАРАТУРА


2.1. Измерение эквивалентного уровня звука следует проводить интегрирующими шумомерами, комбинированными измерительными системами или автоматическими устройствами, соответствующими ГОСТ 17187-81.

Допускается применение шумомеров со стрелочным индикатором уровней звука, соответствующих ГОСТ 17187-81.

2.2. Аппаратура, предназначенная для измерения шумовой характеристики, должна иметь действующие свидетельства о государственной или ведомственной поверке.

2.3. Калибровку аппаратуры необходимо проводить до и после проведения измерения шумовой характеристики транспортных потоков.


Примечание. Предпочтительными являются такие способы калибровки, которые включают поверку всей измерительной системы с измерительным микрофоном.


3. УСЛОВИЯ ИЗМЕРЕНИЯ


3.1. Места проведения измерения следует выбирать на участках улиц и дорог с установившейся скоростью движения транспортных средств и на расстоянии не менее 50 м от перекрестков, транспортных площадей и остановочных пунктов пассажирского общественного транспорта.

3.2. Измерения следует проводить при условии, что поверхность проезжей части улиц и автомобильных дорог должна быть чистой и сухой, а балластный слой трамвайных и железнодорожных путей не должен быть мокрым и промерзшим.

3.3. Время проведения измерения необходимо устанавливать в периоды максимальной интенсивности движения транспортных потоков.

3.4. Измерение не должно проводиться во время выпадения атмосферных осадков и при скорости ветра более 5 м/с. При скорости ветра свыше 1 до 5 м/с необходимо применять колпак для защиты измерительного микрофона от ветра.

3.5. При проведении измерения шума следует учитывать воздействие вибраций, магнитных и электрических полей, радиоактивного излучения и других неблагоприятных факторов, влияющих на результаты измерения, согласно инструкциям по эксплуатации приборов.


4. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ


4.1. При проведении измерения шумовой характеристики транспортного потока, в состав которого могут входить легковые и грузовые автомобили, автопоезда, автобусы (в дальнейшем - автомобили), мотоциклы, мотороллеры, мопеды и мотовелосипеды (в дальнейшем - мотоциклы), а также троллейбусы и трамваи, измерительный микрофон должен располагаться на тротуаре или обочине на расстоянии (7,5 0,2) м от оси ближней к точке измерения полосы или пути движения транспортных средств на высоте (1,50,1) м от уровня покрытия проезжей части или головки рельса. В условиях стесненной застройки измерительный микрофон допускается располагать на расстоянии меньшем 7,5 м от оси ближней к точке измерения полосы или пути движения транспортных средств, но не ближе 1 м от стен зданий, сплошных заборов и других сооружений или элементов рельефа, отражающих звук.

В случае расположения улицы или дороги в выемке измерительный микрофон следует устанавливать на бровке выемки на высоте (1,50,1) м от уровня земли.

4.2. При проведении измерения шумовой характеристики потока железнодорожных поездов измерительный микрофон должен располагаться на расстоянии (250,5) м от оси ближнего к точке измерения магистрального железнодорожного пути на высоте (1,50,1) м от уровня земли.

В условиях стесненной застройки измерительный микрофон допускается располагать на расстоянии меньшем 25 м от оси ближнего к точке измерения железнодорожного пути, но не ближе 1 м от стен зданий, сплошных заборов и других сооружений или элементов рельефа, отражающих звук. В случае расположения железнодорожного пути в выемке измерительный микрофон следует устанавливать на бровке выемки на высоте (1,5 0,1) м от уровня земли.

4.3. Измерительный микрофон должен быть направлен в сторону транспортного потока. Оператор, проводящий измерение, должен находиться на расстоянии не менее чем 0,5 м от измерительного микрофона.

4.4. Переключатель частотной характеристики измерительной аппаратуры при проведении измерения уровней звука следует устанавливать в положение «А», а переключатель временной характеристики - в положение согласно требованиям инструкций по эксплуатации приборов.

4.5. Период измерения шумовой характеристики транспортного потока, в состав которого могут входить автомобили, мотоциклы, а также троллейбусы и трамваи, должен охватывать проезд не менее 200 транспортных единиц в обоих направлениях.

4.6. Период измерения шумовой характеристики транспортного потока, в состав которого входят только трамваи, должен охватывать проезд не менее 20 трамваев в обоих направлениях.

4.7. Продолжительность периода измерения шумовой характеристики потока железнодорожных поездов должна составлять не менее 1 ч.

4.8. При проведении измерения шумовой характеристики транспортного потока, в состав которого могут входить автомобили, мотоциклы, а также троллейбусы и трамваи, при помощи шумомера со стрелочным индикатором уровней звука интервал между отсчетами уровней звука должен составлять от 2 до 3 с. Отсчет уровней звука необходимо производить как при наличии, так и при отсутствии на участке измерения движущихся транспортных средств. Значения уровней следует принимать по показаниям стрелки прибора в момент отсчета.

4.9. При проведении измерения шумовой характеристики транспортного потока, в состав которого входят только трамваи или железнодорожные поезда, при помощи шумомера со стрелочным индикатором уровней звука следует определять уровень звука , дБА, в период прохождения трамвая или железнодорожного поезда перед измерительным микрофоном по среднему показанию при колебании стрелки прибора.

4.10. Значения уровней звука следует считывать со шкалы шумомера с точностью 1 дБА.

4.11. Уровни звука помех, создаваемых посторонними источниками шума в период измерения шумовых характеристик транспортных средств, должны быть не менее чем на 20 дБА ниже уровней при прохождении перед измерительным микрофоном транспортных средств, включая помехи.

4.12. Одновременно с измерением шумовой характеристики транспортного потока следует определять его состав и интенсивность движения. При проведении измерения шумовой характеристики транспортного потока, в состав которого входят только трамваи или железнодорожные поезда, при помощи шумомера со стрелочным индикатором уровней звука следует определять также скорость их движения.


5. ОБРАБОТКА И ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ


5.1. Результаты измерения шумовой характеристики транспортного потока и данные по его составу, интенсивности и скорости движения должны представляться в форме протокола в соответствии с приложением 1.

5.2. Эквивалентный уровень звука транспортного потока, в состав которого могут входить автомобили, мотоциклы, а также троллейбусы и трамваи при проведении измерения шумомером со стрелочным индикатором уровней звука следует определять в соответствии с приложением 2.

5.3. Эквивалентный уровень звука транспортного потока, в состав которого входят только трамваи, при проведении измерения шумомером со стрелочным индикатором уровней звука следует определять в соответствии с приложением 3.

5.4. Эквивалентный уровень звука потока железнодорожных поездов при проведении измерения шумомером со стрелочным индикатором уровней звука следует определять в соответствии с приложением 4.



ПРИЛОЖЕНИЕ 1

Обязательное


ПРОТОКОЛ ИЗМЕРЕНИЯ

ШУМОВОЙ ХАРАКТЕРИСТИКИ ТРАНСПОРТНОГО ПОТОКА


1. Место проведения измерения.

2. Дата и время проведения измерения.

3. Продолжительность проведения измерения.

4. Аппаратура.

5. Эквивалентный уровень звука.

6. Форма 1 для записи измеряемых уровней звука транспортного потока, в состав которого могут входить автомобили, мотоциклы, а также троллейбусы и трамваи.

7. Форма 2 для расчета эквивалентного уровня звука транспортного потока, в состав которого могут входить автомобили, мотоциклы, а также троллейбусы и трамваи.

8. Форма 3 для определения интенсивности движения и состава транспортного потока, в состав которого могут входить автомобили, мотоциклы, а также троллейбусы и трамваи.

9. Форма 4 для записи измеряемых уровней звука и характеристик движения потока трамваев.

10. Форма 5 для записи измеряемых уровней звука и характеристик движения и состава потока железнодорожных поездов.

11. Схематический ситуационный план участка.

12. Поперечный разрез участка.

13. Продольный уклон проезжей части улицы или дороги.

14. Тип и состояние покрытия проезжей части улицы или дороги.

15. Тип верхнего строения железнодорожного или трамвайного пути.

16. Название организации, проводившей измерение.

17. Должности, фамилии и подписи лиц, проводивших измерение.


Форма 1


Уровни звука, дБА

































































Форма 2


Интервалы уровней звука, дБА

Отметка отсчетов уровней звука в интервале

Число отсчетов уровней звука в интервале

Доля числа отсчетов в данном интервале уровней звука в суммарном числе отсчетов, %

Частные индексы

1

2

3

4

5

От 18 до 22





« 23 « 27





« 28 « 32





« 33 « 37





« 38 « 42





« 43 « 47





« 48 « 52





« 53 « 57





« 58 « 62





« 63 « 67





« 68 « 72





« 73 « 77





« 78 « 82





« 83 « 87





« 88 « 92





« 93 « 97





« 98 « 102





Суммарное число отсчетов уровней звука ... Суммарный индекс ...


...дБА. Эквивалентный уровень звука ...дБА.

Примечание. Формы 1 и 2 заполняются при измерении шумовой характеристики шумомером со стрелочным индикатором уровней звука.


Форма 3



Виды транспортных средств



Трамваи


Направление движения


Легковые автомобили

Грузовые автомобили, автомобили- тягачи и автопоезда


Автобусы


Троллейбусы

Мотоциклы, мотороллеры, мопеды и мотовелосипеды

Суммарное число транспортных средств

Интенсивность движения, ед./ч



Число

Интенсивность движения, тр./ч


Число

Доля, %

Число

Доля, %

Число

Доля, %

Число

Доля, %

Число

Доля, %





А - Б
















Б - А
















В обоих направлениях
















Примечания:

1. Начало и окончание подсчета транспортных средств должны быть синхронизированы с началом и окончанием измерения уровней звука.

2. К легковым автомобилям следует относить и другие транспортные средства, сконструированные на шасси легкового автомобиля.

3. Долю транспортных средств данного вида следует рассчитывать от суммарного числа транспортных средств.

4. Интенсивность движения следует определять перемножением суммарного числа транспортных средств на коэффициент 60/ , где - продолжительность измерения, мин.

5. Направление А - Б соответствует направлению возрастания нумерации домов.


Форма 4


Уровень звука , дБА

Время проезда трамвая перед измерительным микрофоном

, с

Длина трамвая

, м

Скорость движения трамвая

, м/с

Время действия уровня звука

дБА, , с

1

2

3

4

5


Примечания:

1. Скорость движения трамвая , м/с, следует определять по формуле


где - длина трамвая, м;

- время проезда трамвая перед измерительным микрофоном, с.

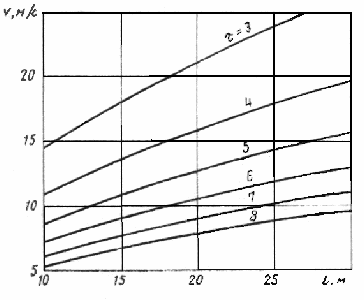

2. Время действия уровня звука дБА, , с, следует определять по номограмме.


Форма 5


Тип поезда

Уровень звука

, дБА

Время проезда поезда перед измерительным микрофоном

, с

Время проезда головной частью поезда участка железнодорожного пути длиной 50 м

, с

Время проезда хвостовой частью поезда участка железнодорожного пути длиной 50 м

, с

Скорость движения поезда

, м/с

1

2

3

4

5

6


Примечание. Скорость движения поезда , м/с следует определять по формуле





ПРИЛОЖЕНИЕ 2

Рекомендуемое


РАСЧЕТ ЭКВИВАЛЕНТНОГО УРОВНЯ ЗВУКА ТРАНСПОРТНОГО ПОТОКА,

В СОСТАВ КОТОРОГО МОГУТ ВХОДИТЬ АВТОМОБИЛИ,

ТРОЛЛЕЙБУСЫ, МОТОЦИКЛЫ, А ТАКЖЕ ТРАМВАИ


Расчет эквивалентного уровня звука производят в следующей последовательности.

1. Диапазон подлежащих измерению уровней звука разбивают на следующие интервалы: от 18 до 22, от 23 до 27, от 28 до 32, от 33 до 37, от 38 до 42, от 43 до 47, от 48 до 52, от 53 до 57, от 58 до 62, от 63 до 67, от 68 до 72, от 73 до 77, от 78 до 82, от 83 до 87, от 88 до 92, от 93 до 97, от 98 до 102 дБА.

2. Измеренные уровни звука (форма 1 приложения 1) распределяют по интервалам в соответствии с графой 1 формы 2 приложения 1. Подсчитывают число отсчетов уровней звука в каждом интервале и суммарное число отсчетов. Результаты указанных операций записывают (отметками и цифрами) в графы 2 и 3 формы 2 приложения 1.

3. Вычисляют доли числа отсчетов в каждом интервале уровней звука в суммарном числе отсчетов и значения их заносят в графу 4 формы 2 приложения 1.

4. Определяют частные индексы по табл. 1 в зависимости от интервала и доли числа отсчетов в данном интервале уровней звука в суммарном числе отсчетов и значения их заносят в графу 5 формы 2 приложения 1.


Таблица 1


Доля числа

Интервалы уровней звука, дБА

отсчетов в данном интервале уровней звука

От 18

до 22

От 23

до 27

От 28

до 32

От 33

до 37

От 38

до 42

От 43

до 47

От 48

до 52

От 53

до 57

От 58

до 62

От 63

до 67

в суммарном числе отсчетов, %

Частные индексы

0,1

0

0

0

0

1

3

10

32

100

316

0,2

0

0

0

1

2

6

20

63

200

632

0,3

0

0

0

1

3

9

30

95

300

949

0,4

0

0

0

1

4

13

40

126

400

1265

0,5

0

0

1

2

5

16

50

158

500

1581

0,6

0

0

1

2

6

19

60

190

600

1897

0,7

0

0

1

2

7

22

70

221

700

2213

0,8

0

0

1

3

8

25

80

253

800

2530

0,9

0

0

1

3

9

28

90

285

900

2846

1,0

0

0

1

3

10

32

100

316

1000

3162

1,3

0

0

1

4

13

41

130

411

1300

4111

1,7

0

1

2

5

17

54

170

538

1700

5375

2,0

0

1

2

6

20

63

200

632

2000

6324

3

0

1

3

9

30

95

300

949

3000

9486

4

0

1

4

13

40

126

400

1265

4000

12648

5

1

2

5

16

50

158

500

1581

5000

15810

6

1

2

6

19

60

190

600

1897

6000

18972

7

1

2

7

22

70

221

700

2213

7000

22134

8

1

3

8

25

80

253

800

2530

8000

25296

9

1

3

9

28

90

285

900

2846

9000

28458

10

1

3

10

32

100

316

1000

3162

10000

31620

12

1

4

12

38

120

379

1200

3794

12000

37944

14

1

4

14

44

140

443

1400

4427

14000

44268

16

2

5

16

51

160

506

1600

5059

16000

50592

18

2

6

18

57

180

569

1800

5692

18000

56976

20

2

6

20

63

200

632

2000

6324

20000

63240

25

3

8

25

79

250

791

2500

7905

25000

79050

30

3

9

30

95

300

949

3000

9486

30000

94860

35

4

11

35

111

350

1107

3500

11067

35000

110670

40

4

13

40

126

400

1265

4000

12648

40000

126480

45

5

14

45

142

450

1423

4500

14229

45000

142290

50

5

16

50

158

500

1581

5000

15810

50000

158100

60

6

19

60

190

600

1897

6000

18972

60000

189720

70

7

22

70

221

700

2213

7000

22134

70000

221340

80

8

25

80

253

800

2530

8000

25296

80000

252960

90

9

28

90

285

900

2846

9000

28458

90000

284580

100

10

32

100

316

1000

3162

10000

31620

100000

316200


Продолжение табл. 1


Доля числа

Интервалы уровней звука, дБА

отсчетов в данном интервале уровней звука в

От 68

до 72

От 73

до 77

От 78

до 82

От 83

до 87

От 88

до 92

От 93

до 97

От 98

до 102

суммарном числе отсчетов, %

Частные индексы

0,1

1000

3162

10000

31620

100000

316200

1000000

0,2

2000

6324

20000

63240

200000

632400

2000000

0,3

3000

9486

30000

94860

300000

948600

3000000

0,4

4000

12648

40000

126480

400000

1264800

4000000

0,5

5000

15810

50000

158100

500000

1581000

5000000

0,6

6000

18972

60000

189720

600000

1897200

6000000

0,7

7000

22134

70000

221340

700000

2213400

7000000

0,8

8000

25296

80000

252960

800000

2529600

8000000

0,9

9000

28458

90000

284580

900000

2845800

9000000

1,0

10000

31620

100000

316200

1000000

3162000

10000000

1,3

13000

41106

130000

411060

1300000

4110600

13000000

1,7

17000

53754

170000

537540

1700000

5375400

17000000

2,0

20000

63240

200000

632400

2000000

6324000

20000000

3

30000

94860

300000

948600

3000000

9486000

30000000

4

40000

126480

400000

1264800

4000000

12648000

40000000

5

50000

158100

500000

1581000

5000000

15810000

50000000

6

60000

189720

600000

1897200

6000000

18972000

60000000

7

70000

221340

700000

2213400

7000000

22134000

70000000

8

80000

252960

800000

2529600

8000000

25296000

80000000

9

90000

284580

900000

2845800

9000000

28458000

90000000

10

100000

316200

1000000

3162000

10000000

31620000

100000000

12

120000

379440

1200000

3794400

12000000

37944000

120000000

14

140000

442680

1400000

4426800

14000000

44268000

140000000

16

160000

505920

1600000

5059200

16000000

50592000

160000000

18

180000

569160

1800000

5691600

18000000

56916000

180000000

20

200000

632400

2000000

6324000

20000000

63240000

200000000

25

250000

790500

2500000

7905000

25000000

79050000

250000000

30

300000

948600

3000000

9486000

30000000

94860000

300000000

35

350000

1106700

3500000

11067000

35000000

110670000

350000000

40

400000

1264800

4000000

12648000

40000000

126480000

400000000

45

450000

1422900

4500000

14229000

45000000

142290000

450000000

50

500000

1581000

5000000

15810000

50000000

158100000

500000000

60

600000

1897200

6000000

18972000

60000000

189720000

600000000

70

700000

2213400

7000000

22134000

70000000

221340000

700000000

80

800000

2529600

8000000

25296000

80000000

252960000

800000000

90

900000

2845800

9000000

28458000

90000000

284580000

900000000

100

1000000

3162000

10000000

31620000

100000000

316200000

1000000000

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
