ГОСТ 19804.3-80 (1986), часть 2

10. В сваях с напрягаемой продольной арматурой в качестве продольной арматуры должна применяться высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81.

Поперечная арматура в виде спирали из проволоки диаметром 5 мм должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован. Шаг спирали по обоим концам сваи на длине 400 мм должен быть равным 50 мм.

В средней части сваи шаг спирали должен быть равным:

200 мм - для сваи длиной 7 - 12 м;

300 мм - для свай длиной до 6 м включительно.

11. Натяжение арматуры класса Вр-II следует осуществлять механическим способом. Допускается использовать электротермический способ. При натяжении электротермическим способом высокопрочной проволоки дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева. Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.

Температура нагрева напрягаемой проволоки при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.

12. Предельная величина предварительного натяжения арматуры принята =0,76, где -расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см.

(Измененная редакция, Изм. N 1).

13. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже 200 кгс/см.

14. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.

15. Расположение арматуры в сваях с напрягаемой арматурой должно соответствовать указанному на черт. 4. Спираль показана на черт. 5.

Армирование свай с напрягаемой арматурой

1 - продольная арматура; 2 - поперечная арматура (спираль); 3 - отдельные стержни

Черт. 4

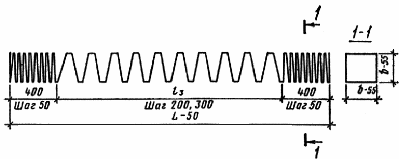

Спираль

Черт. 5

Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 6 и 7.

Ведомость стержней, выборка стали на продольную арматуру и усилие натяжения приведены в табл. 8.

Ведомость стержней и выборка стали на спираль приведены в табл. 9 и 10.

16. Расположение петель и штырей в сваях с напрягаемой и ненапрягаемой арматурой должно соответствовать указанному на черт. 1. Петли должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.

17. Ведомость стержней и выборка стали на один элемент (петли, штырь, стержни) для свай с напрягаемой и ненапрягаемой арматурой приведены в табл. 11 и 12.

18. Изменение класса и диаметра продольной арматуры свай, предусмотренных настоящим стандартом, при технико-экономическом обосновании допускается по согласованию с базовой организацией по стандартизации свай.

19. Сваи с ненапрягаемой арматурой должны быть испытаны на раскрытие трещин, а сваи с напрягаемой арматурой - на образование трещин по схеме, указанной на черт.6.

20. После укладки сваи на две опоры через 10 мин производят осмотр ее верхней грани над опорами.

Сваю считают выдержавшей испытание, если на ее гранях:

раскрытие трещин не превышает 0,2 мм - для свай с ненапрягаемой арматурой;

не появятся трещины - для свай с напрягаемой арматурой.

21. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.

22. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, производят в соответствии со схемой, которая должна быть приложена к заказной спецификации.

23. Условия расчета и применения свай даны в приложении 1.

Таблица 6

Спецификация арматурных изделий на сваи марок СПН3-30 ¸ СПН12-40

Марка сваи	Продольная арматура	Спираль (1 шт.)	Петли (2 шт.)	Штырь (1 шт.)	Отдельные стержни (4 шт.)
		Марки
СПН3-30		CпП3-30	Пп1		ОС1
СПН3,5-30		CпП3,5-30
СПН4-30		CпП4-30
СПН4,5-30		CпП4,5-30
СПН5-30		CпП5-30	Пп2	-	ОС2
СПН5,5-30	45Вр-II	CпП5,5-30
СПН6-30		CпП6-30
СПН7-30		CпП7-30
СПН8-30		CпП8-30
СПН9-30		CпП9-30
СПН10-30		CпП10-30	Пп3	Ш1	ОС3
СПН11-30	85Вр-II	CпП11-30
СПН12-30		CпП12-30
СПН3-40		CпП3-40
СПН3,5-40		CпП3,5-40
СПН4-40		CпП4-40	Пп4		ОС2
СПН4,5-40		CпП4,5-40
СПН5-40		CпП5-40		-
СПН5,5-40	45Вр-II	CпП5,5-40
СПН6-40		CпП6-40	Пп5		ОС3
СПН7-40		CпП7-40
СПН8-40		CпП8-40
СПН9-40		CпП9-40
СПН10-40		CпП10-40	Пп6	Ш1	ОС4
СПН11-40	85Bp-II	CпП11-40
СПН12-40		CпП12-40

Таблица 7

Выборка арматурной стали на сваи марок СПН3-30 ¸ СПН12-40

	Арматурная сталь
Марка сваи	по ГОСТ 7348-81, класс Вр-II		по ГОСТ 5781-82, класс А-I					по ГОСТ 6727-80, класс В-I		Всего масса, кг
	Диа-метр, мм	Масса, кг	Диа-метр, мм	Масса, кг	Диа-метр, мм	Масса, кг	Итого, кг	Диа- метр, мм	Масса, кг
СПН3-30		1,8	8	2,0			2,0		4,3	8,1
СПН3,5-30		2,2							4,4	9,4
СПН4-30		2,5							4,8	10,1
СПН4,5-30		2,8							5,1	10,7
СПН5-30		3,1	10	2,8	-	-	2,8		5,2	11,1
СПН5,5-30		3,4							5,5	11,7
СПН6-30		3,7							5,9	12,4
СПН7-30		4,3							7,8	14,9
СПН8-30		4,9							8,6	17,8
СПН9-30		5,5							9,3	19,1
СПН10-30		6,2	12	4,2	10	0,1	4,3		10,1	20,6
СПН11-30		13,6							10,9	28,8
СПН12-30	5	14,8						5	11,6	30,7
СПН3-40		1,8							6,0	10,8
СПН3,5-40		2,2							6,2	11,4
СПН4-40		2,5	10	3,0			3,0		6,7	12,2
СПН4,5-40		2,8							7,1	12,9
СПН5-40		3,1			-	-			7,3	13,4
СПН5,5-40		3,4							7,7	15,7
СПН6-40		3,7	12	4,6			4,6		8,2	16,5
СПН7-40		4,3							10,9	19,8
СПН8-40		4,9							12,0	21,6
СПН9-40		5,5							13,1	24,9
СПН10-40		6,2	14	6,2	10	0,1	6,3		14,1	26,6
СПН11-40		6,8							15,2	28,3
СПН12-40		7,4							16,3	30,0

Таблица 8

Ведомость стержней, выборка стали и усилие натяжения

продольной арматуры свай марок СПН3-30 СПН12-40

Марка	Арматурная сталь по ГОСТ 7348-81			Усилие натяжения
свай	Количество, диаметр, мм, класс	Длина, мм	Масса, кг	всех проволок, тс
СПН3-30 СПН3-40		3000	1,8
СПН3,5-30 СПН3,5-40		3500	2,2
СПН4-30 СПН4-40		4000	2,5
СПН4,5-30 СПН4,5-40		4500	2,8
СПН5-30 СПН5-40		5000	3,1
СПН5,5-30 СПН5,5-40	45ВрII	5500	3,4	7,6
СПН6-30 СПН6-40		6000	3,7
СПН7-30 СПН7-40		7000	4,3
СПН8-30 СПН8-40		8000	4,9
СПН9-30 СПН9-40		9000	5,5
СПН10-30 СПН10-40		10000	6,2
СПН11-30 СПН11-40	85BpII	11000	6,8	15,2
СПН12-30 СПН12-40		12000	7,4
Примечание. Усилие натяжения одной проволоки составляет 1,9 тс.

Таблица 9

Ведомость стержней (спиралей) свай марок СПН3-30 ¸ СПН12-40

Марка спирали

Эскиз

, мм

Количество

витков

Длина, мм

СпП3-30

СпП3,5-30

СпП4-30

СпП4,5-30

СпП5-30

СпП5,5-30

СпП6-30

2150

2650

3150

3650

4150

4650

5150

27800

28800

30900

32900

34000

36000

38100

СпП7-30

СпП8-30

СпП9-30

СпП10-30

СпП11-30

СпП12-30

6150

7150

8150

9150

10150

11150

50600

55600

60600

65600

70600

75600

СпП3-40

СпП3,5-40

СпП4-40

СпП4,5-40

СпП5-40

СпП5,5-40

СпП6-40

2150

2650

3150

3650

4150

4650

5150

38900

40300

43200

46000

47400

50200

53100

СпП7-40

СпП8-40

СпП9-40

СпП10-40

СпП11-40

СпП12-40

6150

7150

8150

9150

10150

11150

70800

77800

84800

91800

98700

105700

Таблица 10

Выборка арматурной стали на спираль

Марка спирали

Арматурная сталь, кг

по ГОСТ 6727-80, класс

В-I, диаметр 5 мм

Марка спирали

Арматурная сталь, кг

по ГОСТ 6727-80,

класс В-I, диаметр 5 мм

СпП3-30

СпП3,5-30

СпП4-30

СпП4,5-30

СпП5-30

СпП5,5-30

СпП6-30

СпП7-30

СпП8-30

СпП9-30

СпП10-30

СпП11-30

СпП12-30

4,3

4,4

4,8

5,1

5,2

5,5

5,9

7,8

8,6

9,3

10,1

10,9

11,6

СпП3-40

СпП3,5-40

СпП4-40

СпП4,5-40

СпП5-40

СпП5,5-40

СпП6-40

СпП7-40

СпП8-40

СпП9-40

СпП10-40

СпП11-40

СпП12-40

6,0

6,2

6,7

7,1

7,3

7,7

8,2

10,9

12,0

13,1

14,1

15,2

16,3

Таблица 11

Ведомость стержней на один элемент (петли, штырь, отдельные стержни)

Марка элемента

Эскиз

Диаметр,

мм, класс

Длина

мм

Пп1

Пп2

Пп3

Пп4

Пп5

Пп6

8AI

10AI

12AI

10AI

12AI

14AI

1000

1010

1200

1210

1220

363

362

367

468

467

471

Ш1

ОС1

ОС2

ОС3

ОС4

10AI

8AI

10AI

12AI

14AI

250

700

Таблица 12

Выборка стали на один элемент (петли, штырь, отдельные стержни)

Марка элемента

Арматурная сталь по ГОСТ 5781-82, класс А-I

Диаметр, мм

Масса, кг

Пп1

Пп2

Пп3

Пп4

Пп5

Пп6

Ш1

ОС1

ОС2

ОС3

ОС4

0,4

0,6

0,9

0,7

1,1

1,5

0,1

0,3

0,4

0,6

0,8

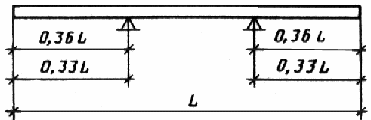

Схема испытаний свай

Размер 0,36L - для свай с ненапрягаемой арматурой;

размер 0,33L - для свай с напрягаемой арматурой.

Черт.6

ПРИЛОЖЕНИЕ 1

Справочное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ

1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины сваи, по прочности и по:

раскрытию (кратковременному) трещин до = 0,3 мм для свай с ненапрягаемой арматурой;

образованию трещин для свай с напрягаемой проволочной арматурой.

Коэффициент перегрузки к нагрузке от собственной массы не учитывается. Коэффициент динамичности принят равным:

1,5 - при расчете по прочности;

1,25 - при расчете по образованию трещин.

2. При проектировании свайных фундаментов сваи должны быть рассчитаны на прочность и трещиностойкость на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды. При этом категория трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величины предельно допустимой ширины раскрытия трещин должны быть приняты согласно СНиП II.21-75.

Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква У (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.

3. При проверке свай с ненапрягаемой арматурой по прочности и раскрытию трещин до = 0,2 мм и свай с напрягаемой арматурой по прочности и образованию трещин на внецентренное сжатие от эксплуатационных нагрузок допускается пользоваться графиками, приведенными на черт. 1 - 6.

4. Вопрос о необходимости заполнения внутренней полости свай после их погружения решается при проектировании свайных фундаментов.

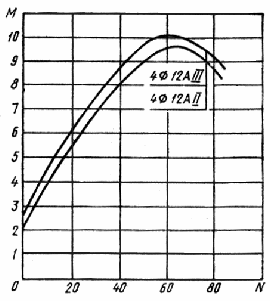

5. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок М и N приведены на черт. 1 - 6 (N - в тс, М - в тс·м).

6. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.

7. После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней или проволок продольной арматуры в соответствии с настоящим стандартом.

8. Если точка с координатами М и N на черт. 1 - 6 лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки М и N, если точка лежит выше, - не удовлетворяет.

Сваи сечением 30х30 см.

Бетон М300
