Приложение З (рекомендуемое). Покрытия (крыши) с кровлей из штучных материалов и волнистых листов

Приложение З
(рекомендуемое)

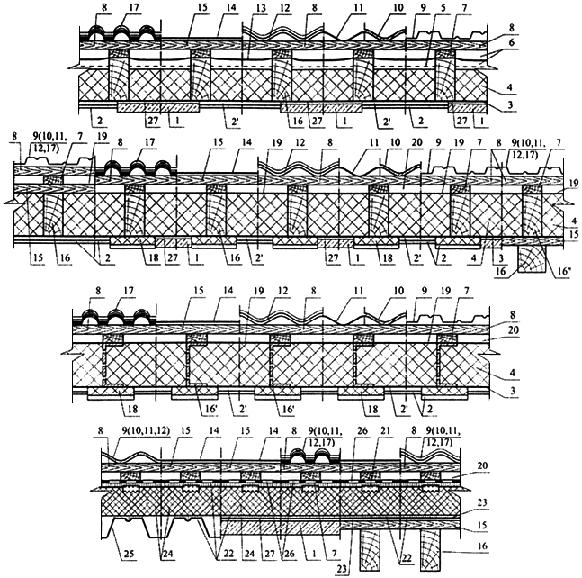

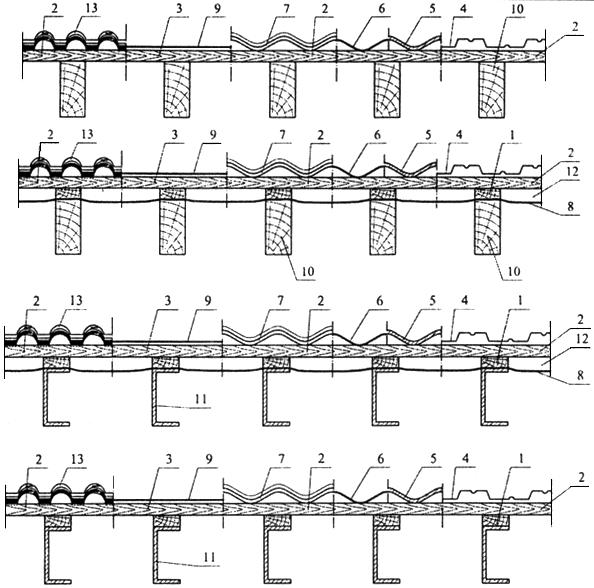

Таблица З.1 - Схемы крыши

Окончание таблицы З.1

Таблица З.2 - Показатели диффузионных (подкровельных) пленок

Приложение И (рекомендуемое). Примеры решения деталей кровли из цементно-песчаной черепицы

Приложение И
(рекомендуемое)

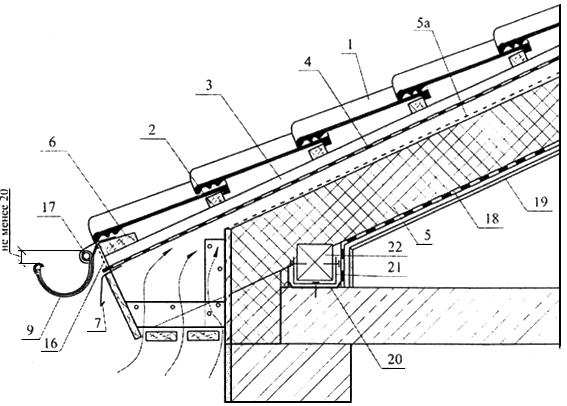

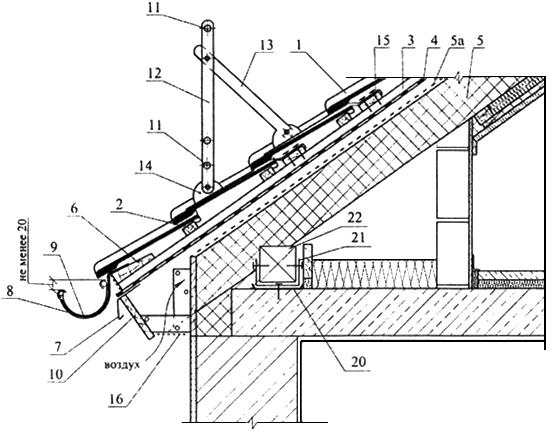

Рисунок И.1 - Карниз крыши с двумя вентиляционными зазорами

1 - черепица; 2 - обрешетка; 3 - контробрешетка; 4 - гидрозащитная пленка; 5 - утеплитель; 5а - ветрозащитный слой (из стеклохолста); 6 - карнизная доска; 7 - капельник; 8 - крепление желоба; 9 - водосточный желоб; 10 - подшивка карниза; 11 - трубки ограждения и снегозадержания; 12 - стойка ограждения; 13 - укосина; 14 - опорный кронштейн; 15 - доска крепления; 16 - вентиляционная лента; 17 - фартук свеса; 18 - пароизоляция; 19 - внутренняя обшивка; 20 - гидроизоляция; 21 - П-образная металлическая скоба; 22 - мауэрлат

Рисунок И.1 - Карниз крыши с двумя вентиляционными зазорами

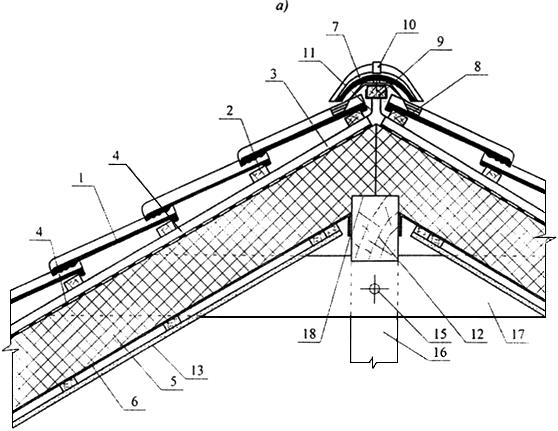

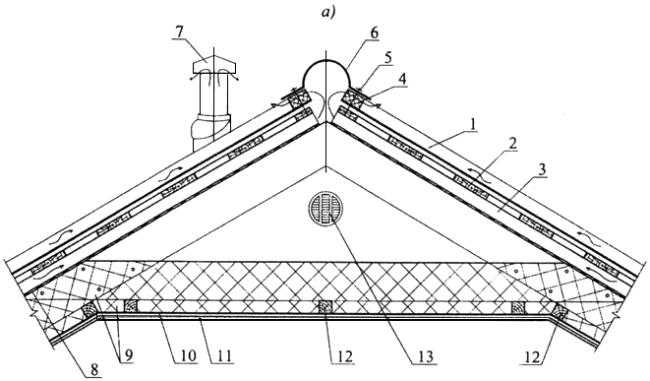

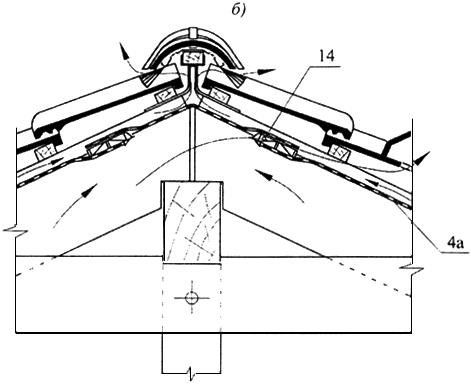

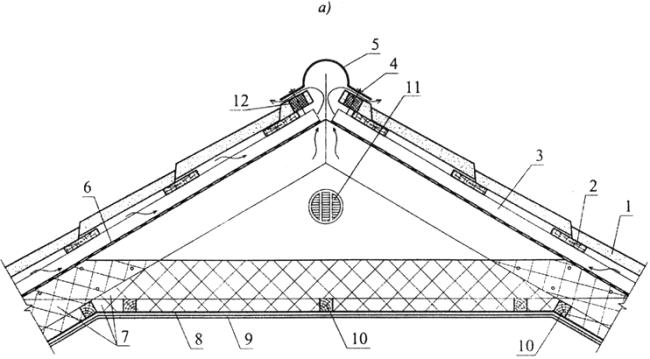

Рисунок И.2 - Конек крыши с одним вентиляционным зазором и конек кровли с чердаком и вентиляционным элементом в гидрозащитной пленке

1 - черепица; 2 - обрешетка; 3 - контробрешетка; 4 - ветрогидрозащитная пленка; 4а - гидрозащитная пленка; 5 - утеплитель; 6 - пароизоляция; 7 - коньковая черепица; 8 - аэроэлемент конька; 9 - коньковый брусок; 10 - зажим коньковой черепицы; 11 - крепление конькового бруска; 12 - коньковый прогон; 13 - внутренняя обшивка; 14 - вентиляционный элемент; 15 - болтовое соединение; 16 - столб; 17 - ригель; 18 - приклейка пароизоляции

Рисунок И.2 - Конек крыши с одним вентиляционным зазором (а) и конек кровли с чердаком и вентиляционным элементом в гидрозащитной пленке (б)

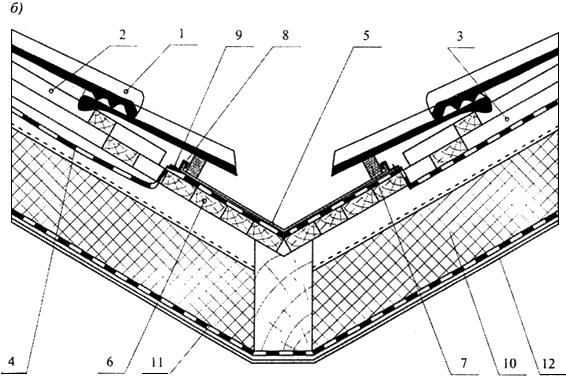

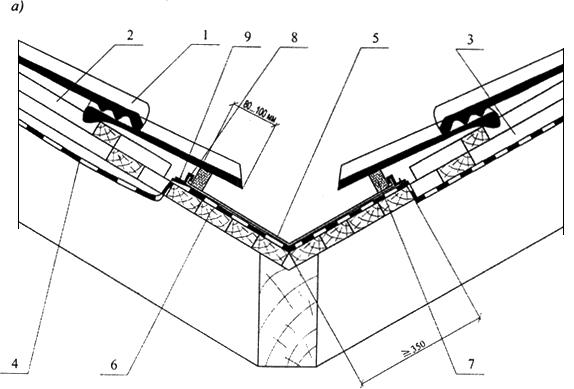

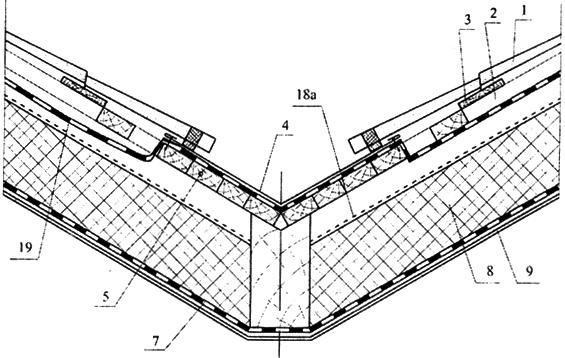

Рисунок И.3 - Водоотводящий желоб на черепичной кровле неутепленной и утепленной крыши

1 - черепица; 2 - обрешетка; 3 - контробрешетка; 4 - гидрозащитная пленка; 5 - алюминиевый окрашенный желобок; 6 - сплошной дощатый настил ендовы; 7 - поролоновая полоса; 8 - скоба крепления желоба; 9 - оцинкованный гвоздь; 10 - утеплитель с покровным (ветрозащитным) слоем; 11 - пароизоляция; 12 - внутренняя обшивка

Рисунок И.3 - Водоотводящий желоб на черепичной кровле неутепленной (а) и утепленной крыши (б)

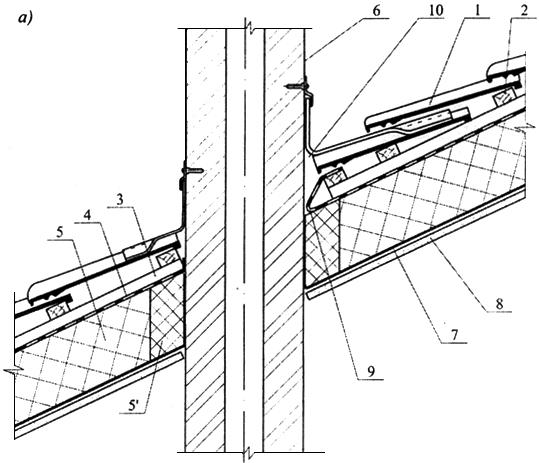

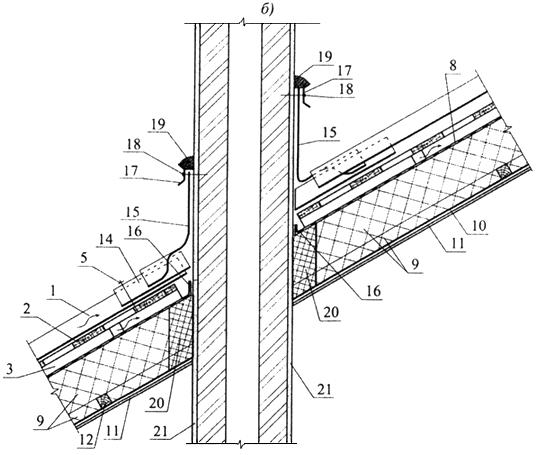

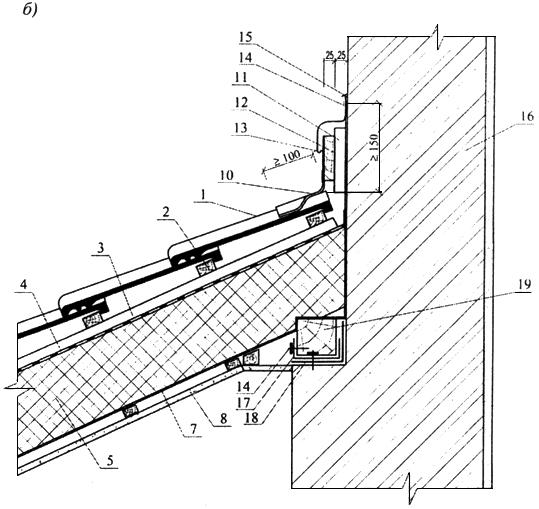

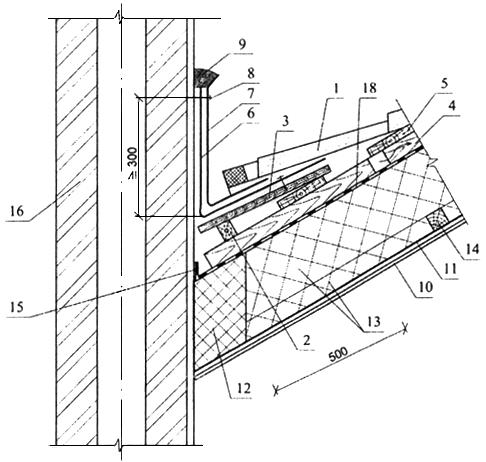

Рисунок И.4 - Сопряжение крыши с трубой и стеной

1 - черепица; 2 - обрешетка; 3 - контробрешетка; 4 - ветрогидрозащитная пленка; 5 - утеплитель; 5' - негорючий утеплитель; 6 - труба; 7 - пароизоляция; 8 - внутренняя обшивка; 9 - дренажный желоб; 10 - рулонный самоклеящийся материал; 11 - каркас вентиляционного канала; 12 - доска; 13 - фартук (капельник); 14 - крепежный элемент; 15 - герметик; 16 - стена; 17 - П-образная металлическая скоба; 18 - гидроизоляция; 19 - брус

Рисунок И.4 - Сопряжение крыши с трубой (а) и стеной (б)

Приложение К (рекомендуемое). Пример расчета шага обрешетки и длины кровли из цементно-песчаной и керамической черепицы

Приложение К
(рекомендуемое)

Цементно-песчаная черепица

Для определения числа рядов черепицы на проектируемой кровле вначале рассчитывают шаг обрешетки: , где (длины черепицы) =420 мм; (нахлестка черепиц) =75-108 мм в зависимости от уклона (6.1.2).

Зная длину стропила можно определить количество рядов черепицы

,

где - шаг стропил у карниза; 32-39 см (рисунок К.1) в зависимости от положения водосточного желоба;

4 см - расстояние от конька до верхней грани обрешетки.

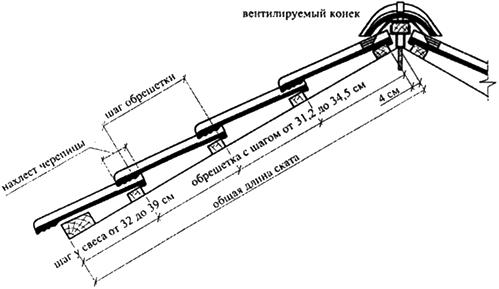

Рисунок К.1 - Поперечный разрез черепичной кровли

Рисунок К.1 - Поперечный разрез черепичной кровли

На многоскатных кровлях шаг обрешетки и число рядов черепицы рассчитывают для каждого ската.

Длина кровли (длина обрешетки) зависит от длины здания и применяемой боковой черепицы (рисунок К.2). Точная подгонка длины кровли обеспечивается применением половинчатой черепицы и свободной укладкой черепицы (с люфтом 3 мм в каждом стыке черепицы).

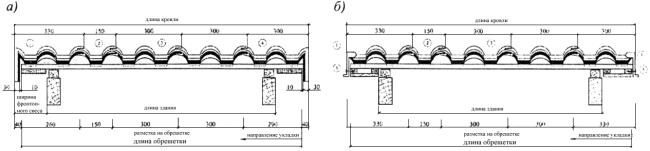

Рисунок К.2 - Схема для расчета длины кровли с боковой и облеченной цементно-песчаной черепицей

1 - боковая левая черепица; 2 - половинчатая черепица, 3 - цельная рядовая черепица, 4 - боковая правая черепица; 5 - шуруп с уплотнительной шайбой

Рисунок К.2 - Схема для расчета длины кровли с боковой (а) и облеченной (б) цементно-песчаной черепицей

Керамическая черепица

Размеры черепицы, расчет длины ската и кровли приведены на рисунках К.3-К.5.

Рисунок К.3 - План черепицы, поперечный и продольный разрезы

Рисунок К.3 - План черепицы, поперечный и продольный разрезы

Рекомендуемый уклон кровли - 30°.

Расход на 1 м ~34 шт.

Средняя длина черепицы в кровле ~360 мм;

Средняя ширина черепицы в кровле ~180 мм (рисунок К.3).


Шаг обрешетки: при двойной укладке - 145-165 мм (рисунок К.4а) и при корончатой укладке - 290-330 мм (рисунок К.4б).

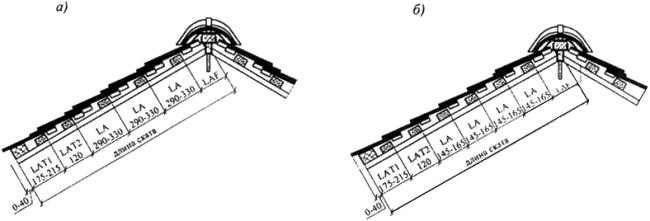

Рисунок К.4 - Поперечный разрез кровли (скат кровли) при двойной и при корончатой укладке черепицы

Рисунок К.4 - Поперечный разрез кровли (скат кровли) при двойной (а) и при корончатой (б) укладке черепицы

LAF - расстояние от конька до обрешетки, равно 100 мм при уклоне кровли до 30°; 90 - 100 мм - от 30 до 45° и 75 - 90 мм - 45°;

LA - шаг обрешетки;

LAT1 и LAT2 - шаг обрешетки на свесе.

Длина ската будет равна LAT1+ LAT2+LAF+LA, где - число рядов черепицы.

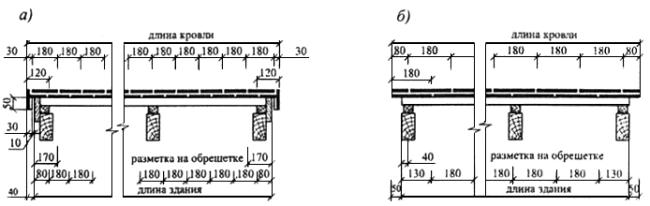

Рисунок К.5 - Продольный разрез кровли с применением на фронтоне боковой черепицы и без применения такой черепицы

Рисунок К.5 - Продольный разрез кровли с применением на фронтоне боковой черепицы (а) и без применения такой черепицы (б)

Приложение Л (рекомендуемое). Примеры решения деталей кровли из битумной черепицы

Приложение Л
(рекомендуемое)

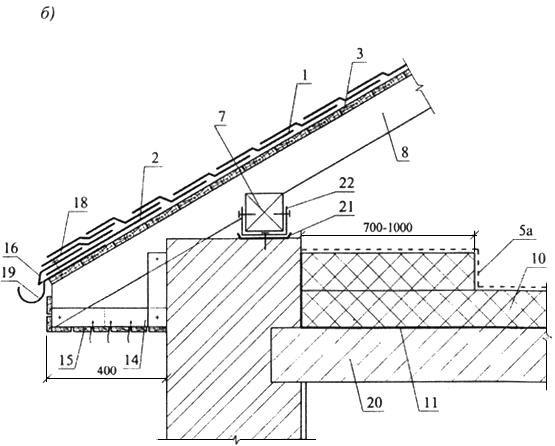

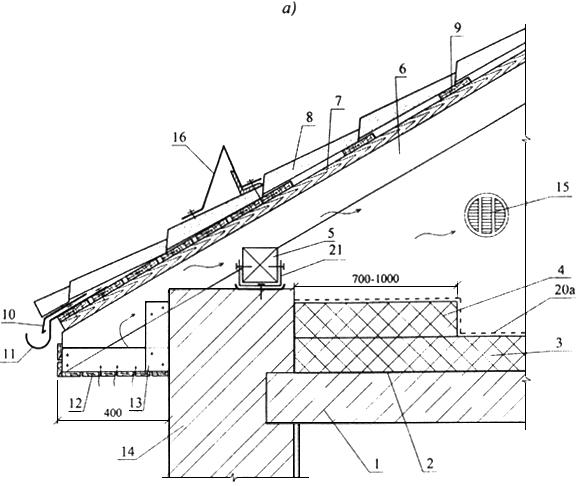

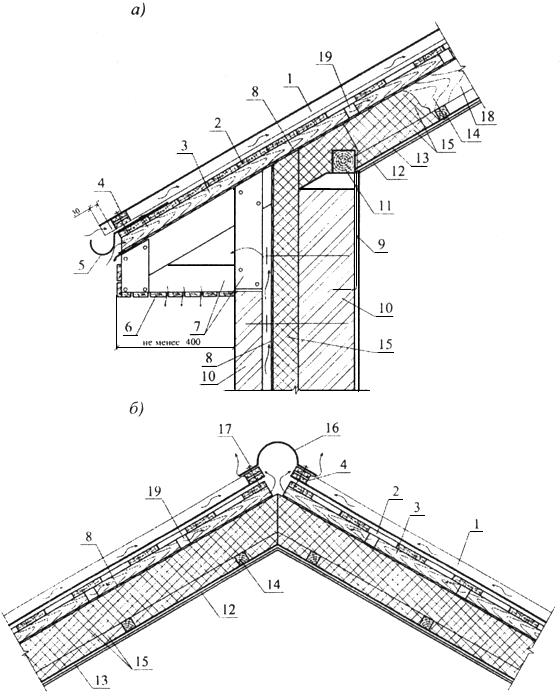

Рисунок Л.1 - Карнизный узел крыши мансардного этажа и холодного чердака

1 - битумная черепица; 2 - подкладочный слой; 3 - сплошной настил; 4 - кобылка; 5 - ветро-гидрозащитная пленка; 5' - ветрозащитный слой (из стеклохолста); 6 - обрешетка; 7 - мауэрлат; 8 - стропило; 9 - вентиляционный канал, 10 - теплоизоляция; 11 - пароизоляция; 12 - гипсокартон, 13 - анкер крепления стропил и мауэрлата; 14 - каркас карнизного свеса; 15 - подшивка, 16 - капельник; 17 - бруски; 18 - карнизная черепица, 19 - скоба желоба; 20 - железобетонная плита; 21 - гидроизоляция, 22 - соединительный металлический элемент

Рисунок Л.1 - Карнизный узел крыши мансардного этажа (а) и холодного чердака (б)

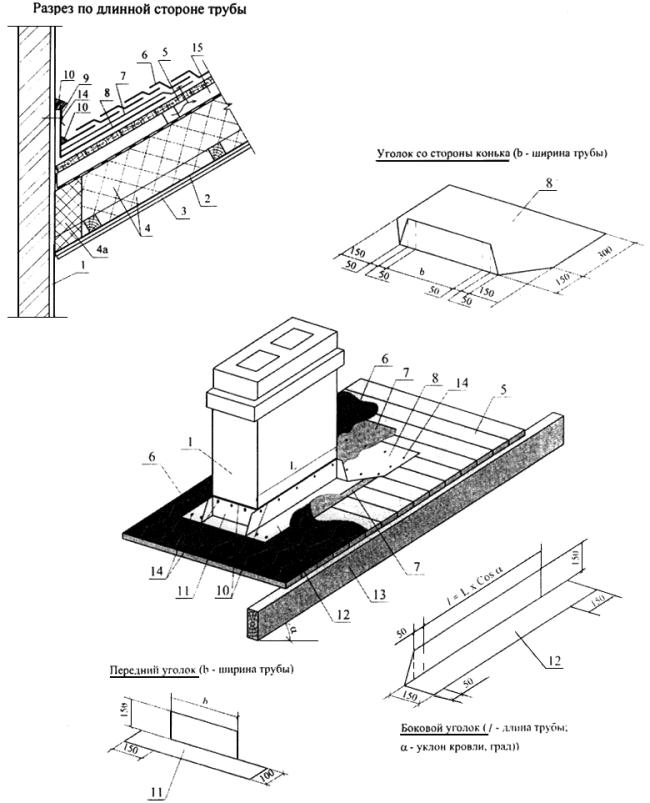

Рисунок Л.2 - Примыкание кровли к кирпичной трубе

1 - труба;

2 - гипсокартон; 3 - пароизоляция; 4 - теплоизоляция; 4а - негорючий утеплитель; 5 - настил; 6 - битумная черепица; 7 - рулонный материал; 8 - уголок со стороны конька; 9 - металлическая планка примыкания; 10 - герметик; 11 - передний уголок; 12 - боковой уголок; 13 - стропило; 14 - крепежный элемент; 15 - вентиляционный канал; 16 - ветрогидрозащитная пленка.

Примечание - Уголки из оцинкованной стали толщиной 1 мм.

Рисунок Л.2 - Примыкание кровли к кирпичной трубе

Приложение М (рекомендуемое). Примеры решения деталей кровли из плиток

Приложение М
(рекомендуемое)

Таблица М.1 - Размеры обрешетки [3, 5]

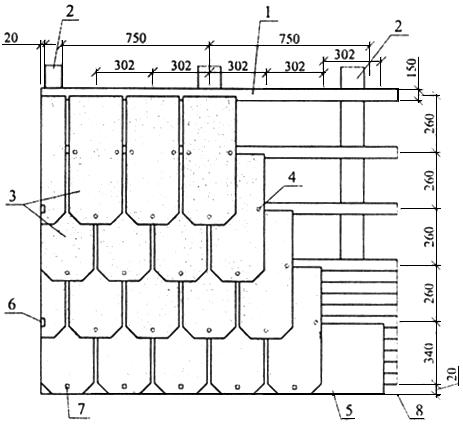

Рисунок М.1 - Схема укладки крупноформатных хризотилцементных плиток по типу "сот"

1 - обрешетка; 2 - плитка типа "СОТ"; 3 - крепежный элемент; 4 - стропило; 5 - сплошной настил на карнизе с гидроизоляционным слоем; 6 - противоветровая кнопка; - шаг обрешетки; - расстояние от нижнего края перекрывающей плитки до верхней кромки плитки предыдущего перед перекрываемым ряда

Рисунок М.1 - Схема укладки крупноформатных хризотилцементных плиток по типу "сот"

Рисунок М.2 - Схема укладки крупноформатных хризотилцементных плиток по типу "чешуи"

1 - обрешетка; 2 - стропило; 3 - плитка; 4 - крепежный элемент; 5 - краевая плитка; 6 - скоба для крепления свеса кровли; 7 - противоветровая кнопка; 8 - линия свеса

Рисунок М.2 - Схема укладки крупноформатных хризотилцементных плиток по типу "чешуи"

Приложение Н (рекомендуемое). Примеры решения деталей кровли из волнистых листов

Приложение Н
(рекомендуемое)

Рисунок Н.1 - Конек (ребро) кровли

1, 2 и 3 - бруски; 4 - рулонный кровельный материал; 5 и 6 - коньковые детали; 7 - скоба; 8 и 9 - резиновая прокладка и гвоздь; 10 - волнистый лист

Рисунок Н.1 - Конек (ребро) кровли (стропила условно не показаны)

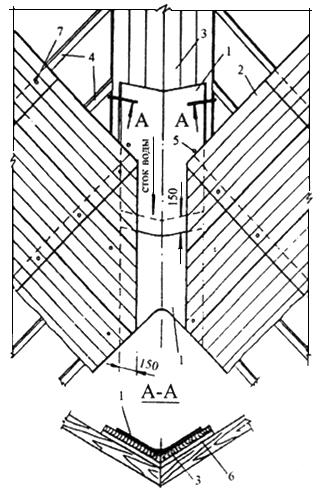

Рисунок Н.2 - Ендова кровли

1 - лоток;

2 - листы; 3 - дощатый настил ендовы; 4 - брусок; 5 - шуруп; 6 - уравнительная планка; 7 - гвоздь

Рисунок Н.2 - Ендова кровли

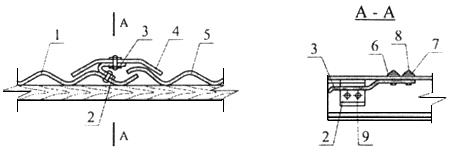

Рисунок Н.3 - Компенсационный шов

1 - накрываемый край волнистого листа; 2, 3 - скоба; 4 - лотковая деталь; 5 - край волнистого листа; 6, 7 - шайбы; 8 - винт с полукруглой головкой; 9 - заклепка

Рисунок Н.3 - Компенсационный шов

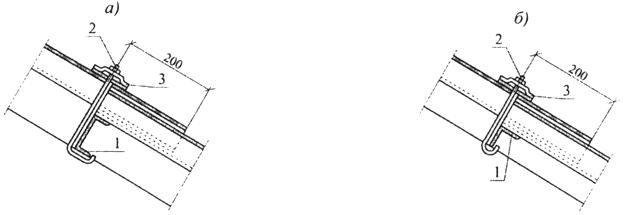

Рисунок Н.4 - Крепление волнистых листов к металлическим прогонам из швеллера и уголка

1 - прогон;

2 - крепежный элемент типа "крюк"; 3 - шайба

Рисунок Н.4 - Крепление волнистых листов к металлическим прогонам из швеллера (а) и уголка (б)

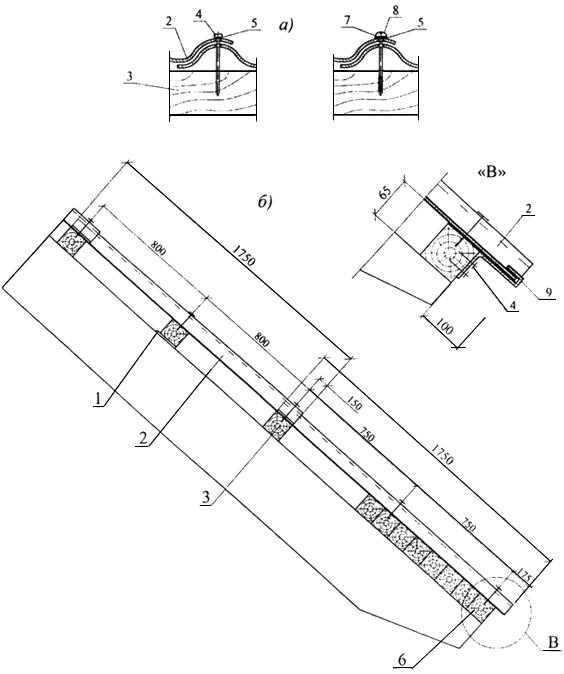

Рисунок Н.5 - Крепление волнистых листов и схема разбивки обрешетки под листы СВ40/150

1 - уравнительная планка; 2 - лист; 3 - обрешетка; 4 - оцинкованный гвоздь; 5 - резиновая прокладка; 6 - карнизный настил; 7 - шайба; 8 - шуруп; 9 - противоветровая скоба

Рисунок Н.5 - Крепление волнистых листов (а) и схема разбивки обрешетки под листы СВ40/150 (б)

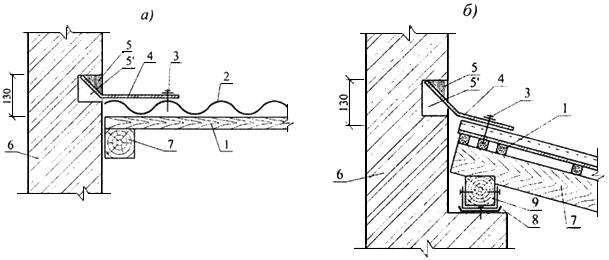

Рисунок Н.6 - Примыкание кровли из волнистых листов к поперечной и продольной стене

1 - обрешетка; 2 - лист; 3 - гвоздь (шуруп); 4 - уголковая деталь; 5 - герметик; 5' - цементно-песчаный раствор; 6 - стена; 7 - стропило; 8 - гидроизоляция из рулонного материала; 9 - мауэрлат

Рисунок Н.6 - Примыкание кровли из волнистых листов к поперечной (а) и продольной (б) стене

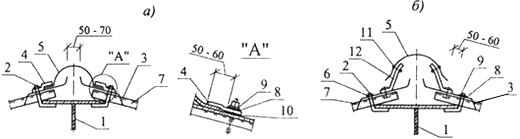

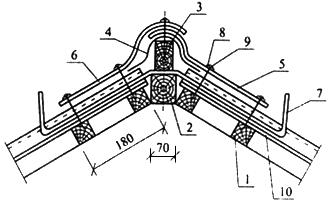

Рисунок Н.7 - Конек кровли глухой и вентилируемый

1 - прогон;

2 - крепежный элемент; 3 - гребенка; 4 - прижимная скоба; 5 - коньковая деталь; 6 - гайка; 7 - волнистый лист; 8 - уплотнительная шайба; 9 - стальная шайба; 10 - уплотнительная прокладка; 11 - заклепка; 12 - опорный элемент из стальной полосы

Рисунок Н.7 - Конек кровли глухой (а); вентилируемый (б)

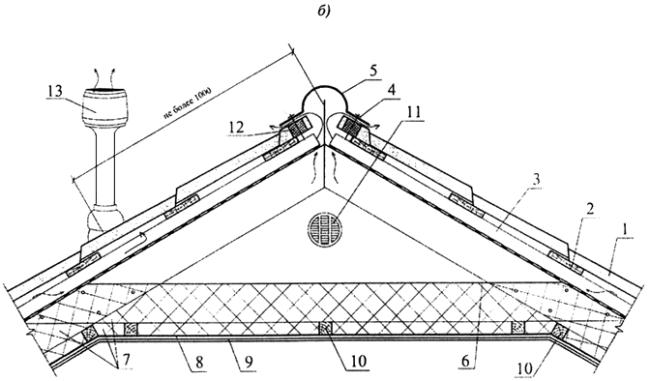

Рисунок Н.8 - Карнизный и коньковый узлы кровли из волнистых листов

1 - битумный, металлический или цементно-волокнистый волнистый лист; 2 - обрешетка (сплошной настил); 3 - контробрешетка; 4 - уплотнитель с вентиляционными отверстиями; 5 - скоба для лотка; 6 - подшивка карниза; 7 - каркас карнизного свеса; 8 - ветрогидрозащитная пленка; 9 - анкер крепления стропила и мауэрлата; 10 - стена; 11 - мауэрлат; 12 - гипсокартон; 13 - пароизоляция; 14 - брусок; 15 - теплоизоляция; 16 - коньковый элемент; 17 - гвоздь с закрывающейся шляпкой; 18 - стропило; 19 - вентиляционный канал с шагом 0,5 м в контробрешетке

Рисунок Н.8 - Карнизный (а) и коньковый (б) узлы кровли из волнистых листов

Рисунок Н.9 - Коньковый узел с вентиляцией через венттрубу и примыкание кровли к кирпичной трубе

1 - волнистый лист; 2 - обрешетка; 3 - контробрешетка; 4 - уплотнитель без вентиляционных отверстий; 5 - гвоздь с закрывающейся шляпкой; 6 - коньковый элемент; 7 - венттруба; 8 - ветро-гидрозащитная пленка; 9 - теплоизоляция; 10 - пароизоляция; 11 - гипсокартон; 12 - брусок; 13 - щипцовое окно; 14 - фартук; 15 - вертикальная часть фартука; 16 - герметизирующая лента; 17 - металлическая планка; 18 - дюбель; 19 - герметик; 20 - минвата (негорючая); 21 - кирпичная труба

Рисунок Н.9 - Коньковый узел (а) с вентиляцией через венттрубу и примыкание кровли к кирпичной трубе (б)

Приложение П (рекомендуемое). Примеры решения деталей кровли из металлочерепицы

Приложение П
(рекомендуемое)

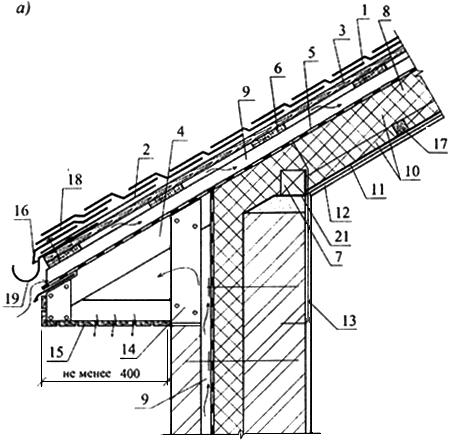

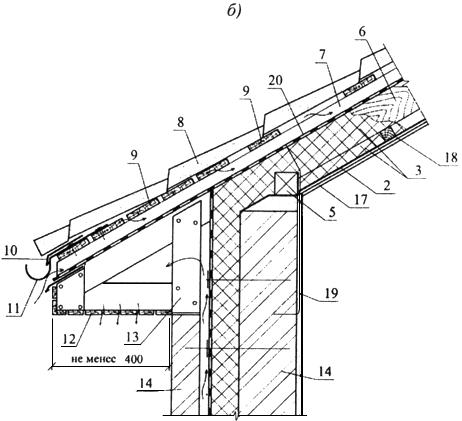

Рисунок П.1 - Карнизный узел кровли холодного чердака и крыши мансарды

1 - несущая плита; 2 - пароизоляция; 3 - теплоизоляция; 4 - дополнительная теплоизоляция по периметру здания; 5 - мауэрлат; 6 - стропило; 7 - контробрешетка; 8 - металлочерепица; 9 - обрешетка; 10 - карнизная планка (капельник); 11 - скоба желоба; 12 - подшивка карниза; 13 - каркас карнизного свеса; 14 - стена; 15 - щипцовое окно; 16 - снегозадерживающее устройство; 17 - гипсокартон; 18 - брусок; 19 - анкер стропила и мауэрлата; 20 - ветрогидрозащитная пленка; 20а - ветрозащитный слой (из стеклохолста); 21 - металлический удерживающий элемент

Рисунок П.1 - Карнизный узел кровли холодного чердака (а) и крыши мансарды (б)

Рисунок П.2 - Коньковый узел кровли с вентиляцией через коньковый элемент и через вытяжную трубу

1 - металлочерепица; 2 - обрешетка; 3 - контробрешетка; 4 - гвоздь с закрывающейся шляпкой; 5 - коньковый элемент; 6 - ветрогидрозащитная пленка; 7 - теплоизоляция; 8 - пароизоляция; 9 - гипсокартон; 10 - брусок; 11 - щипцовое окно; 12 - уплотнитель; 13 - вытяжка

Рисунок П.2 - Коньковый узел кровли с вентиляцией через коньковый элемент (а) и через вытяжную трубу (б)

Рисунок П.3 - Водоотводящий желоб

1 - металлочерепица; 2 - контробрешетка; 3 - обрешетка; 4 - лист водоотводящего желоба; 5 - сплошной настил; 6 - гидроизоляционная пленка; 7 - пароизоляция; 8 - теплоизоляция 9 - гипсокартон

Рисунок П.3 - Водоотводящий желоб

Рисунок П.4 - Примыкание кровли к кирпичной трубе

1 - металлочерепица; 2 - брусок; 3 - деревянный настил; 4 - контробрешетка; 5 - обрешетка; 6 - битумный самоклеящийся рулонный материал; 7 - металлическая деталь; 8 - дюбель; 9 - герметик; 10 - гипсокартон; 11 - пароизоляция; 12 - минвата (негорючая); 13 - теплоизоляция; 14 - брусок; 15 - крепление ветрогидрозащитной пленки двухсторонней липкой лентой; 16 - труба; 18 - ветрогидроизоляционная пленка; 18а - ветрозащитный слой (из стеклохолста); 19 - гидрозащитная пленка

Рисунок П.4 - Примыкание кровли к кирпичной трубе

Приложение Р (рекомендуемое). Покрытия (крыши) с кровлей из металлических листов

Приложение Р
(рекомендуемое)

Таблица Р.1 - Конструктивные решения покрытия (крыши)

Таблица Р.2 - Совместимость металлических материалов для кровли [6]

Таблица Р.3 - Физико-механические показатели металлических материалов для кровли [6]

Приложение С (рекомендуемое). Примеры решения деталей кровли из металлических листов

Приложение С
(рекомендуемое)

Рисунок С.1 - Скользящий кляммер кровли из меди и цинк-титана

1 - стенка;

2 - основание кляммера; 3 - отверстие для крепления

Рисунок С.1 - Скользящий кляммер кровли из меди и цинк-титана

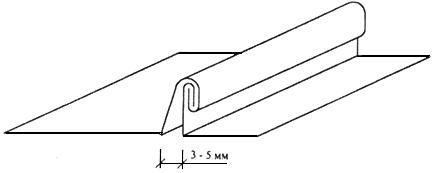

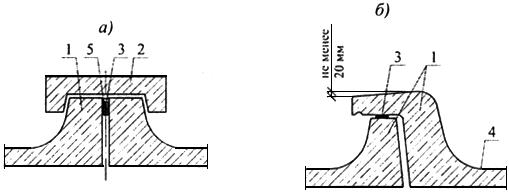

Рисунок С.2 - Компенсационный стык

Рисунок С.2 - Компенсационный стык

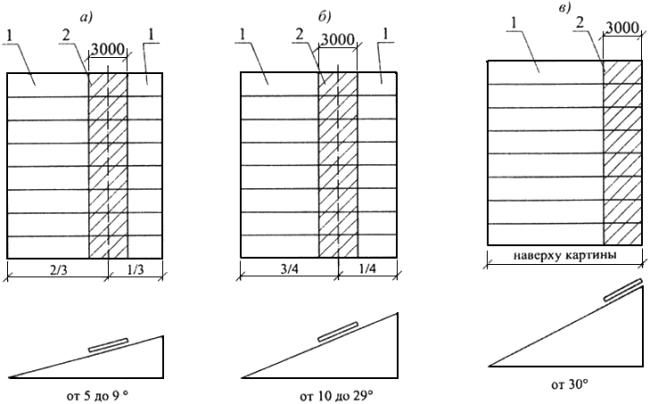

Рисунок С.3 - Зона расположения неподвижных (жестких) кляммеров на одну картину длиной не более 10 м в зависимости от уклона кровли

1 - зона картины с подвижными кляммерами; 2 - зона картины с неподвижными (жесткими) кляммерами

Рисунок С.3 - Зона расположения неподвижных (жестких) кляммеров на одну картину длиной не более 10 м в зависимости от уклона кровли

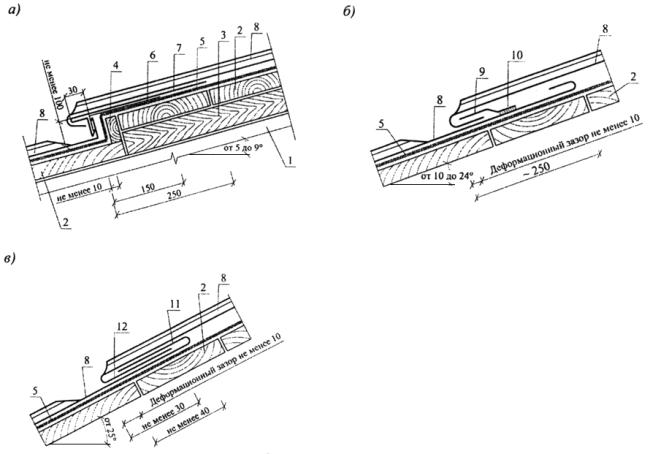

Рисунок С.4 - Деформационный поперечный шов

а - на кровлях с уклоном от 5 до 9° (9-16%); б - на кровлях с уклоном от 10 до 24° (18-45%); в - на кровлях с уклоном от 25° (47%); 1 - стропило; 2 - обрешетка; 3 - доборный брус; 4 - доска; 5 - объемная диффузионная мембрана; 6 - костыль; 7 - металлическая полоса; 8 - кровля из металлических листов; 9 - фальшпланка; 10 - припой; 11 - загнутый край нижней картины; 12 - загнутый край верхней картины

Рисунок С.4 - Деформационный поперечный шов

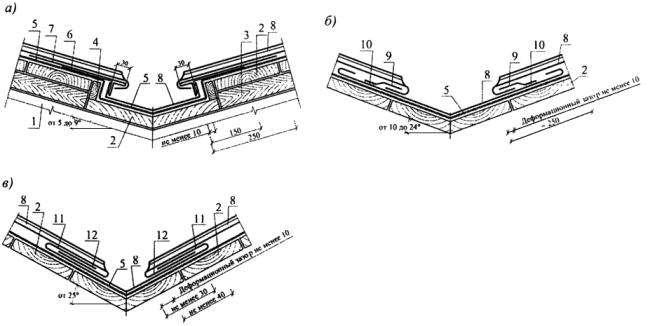

Рисунок С.5 - Водоотводящий желоб

а - на кровлях с уклоном от 5 до 9° (9-16%); б - на кровлях с уклоном от 10 до 24° (18-45%); в - на кровлях с уклоном от 25° (47%); 1 - стропило; 2 - обрешетка; 3 - доборный брус; 4 - доска; 5 - объемная диффузионная мембрана; 6 - костыль; 7 - металлическая полоса; 8 - кровля из металлических листов; 9 - фальшпланка; 10 - припой; 11 - загнутый край нижней картины; 12 - загнутый край верхней картины

Рисунок С.5 - Водоотводящий желоб

Приложение Т (рекомендуемое). Примеры решения деталей кровли из железобетонных лотковых панелей

Приложение Т
(рекомендуемое)

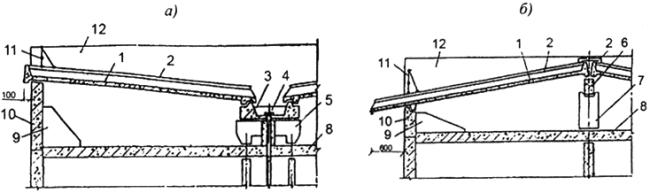

Рисунок Т.1 - Конструктивные схемы кровель из железобетонных лотковых панелей

а - с внутренним водоотводом; б - с неорганизованным водоотводом; 1- железобетонная кровельная панель; 2 - железобетонный П-образный нащельник; 3 - железобетонный водосборный лоток; 4 - водосточная воронка; 5 - подкладочная балка под лоток; 6 - опорная балка; 7 - опорный столик; 8 - утепленная панель перекрытия; 9 - треугольный анкерный элемент; 10 - опорная фризовая панель; 11 - ограждение крыши; 12 - торцовая фризовая панель

Рисунок Т.1 - Конструктивные схемы кровель из железобетонных лотковых панелей

Рисунок Т.2 - Конструкции стыков кровельных панелей

а - стык с перекрытием П-образным нащельником; б - стык внахлестку; 1 - кровельная панель; 2 - П-образный нащельник; 3 - герметик; 4 - основная водосливная поверхность кровельных панелей; 5 - уплотнитель

Рисунок Т.2 - Конструкции стыков кровельных панелей

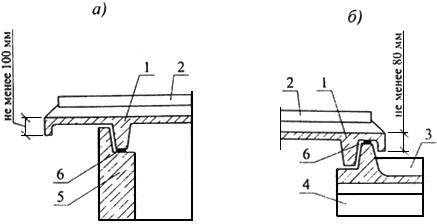

Рисунок Т.3 - Конструкции свесов

1 - кровельная панель; 2 - П-образный нащельник; 3 - водосборный лоток; 4 - подкладочная балка под водосборный лоток; 5 - парапетная фризовая панель; 6 - герметик

Рисунок Т.3 - Конструкции свесов

Библиография

[1] МГСН 4.19-05 "Многофункциональные высотные здания и комплексы"

[2] Ханс Петер Айзерло. Изоляция плоских кровель. Конструктивные системы-материалы-технологии-детали. Изд. Дом "Бизнес Медиа". - М., 2007, с.207-247.

[3] Йожеф Косо. "Крыши и кровельные работы". ЗАО "Издательская группа "Контэнт"". - М., 2007, с.156-271.

[4] Ханс-Юрген Стерли, Хорст Беттгер, Хейно Вальтер. "Все о кровле из керамической черепицы". Изд. Дом "Бизнес Медиа". - М., 2007, с.310-366.

[5] Хризотилцементные строительные материалы. Область применения*. Екатеринбург; Изд-во АМБ, 2009 г.


[6] Клаус Зипенкорт. Работы по устройству металлических кровель и фасадов. Материалы, обработка, детали. Изд. Дом "Бизнес Медиа". - М., 2007, с.15-36, 43, 139-157.

[7] RHEJNZINK - Руководство по устройству металлической кровли с применением техники фальца*. - М., 2-е издание, 2008.

[8] Проектирование крыш многоэтажных жилых зданий. Метод. указ.* /Сост. Н.В.Кузнецова. - Тамбов: Изд. Тамб. гос. техн. ун-та, 2007, 32 с.


[9] СП 23-101-2004. Проектирование тепловой защиты зданий

[10] Фокин К.Ф. Строительная теплотехника ограждающих частей зданий, ООО ИИП "АВОК-ПРЕСС". - М., 2006, с.122.

[11] Реттер Э.П., Стриженов С.И. Аэродинамика зданий. - М.: Стройиздат, 1968.

[12] Справочник по климату СССР, вып.3. Ветер. - М.: Гидрометеоиздат, 1966.

[13] Идельчик И.Е. Справочник по гидравлическим сопротивлениям. - М.: Госэнергоиздат, 1960.
