Метантенки

6.347. Метантенки следует применять для анаэробного сбраживания осадков городских сточных вод с целью стабилизации и получения метансодержащего газа брожения, при этом необходимо учитывать состав осадка, наличие веществ, тормозящих процесс сбраживания и влияющих на выход газа.

Совместно с канализационными осадками допускается подача в метантенки других сбраживаемых органических веществ после их дробления (домового мусора, отбросов с решеток, производственных отходов органического происхождения и т. п.).

6.348. Для сбраживания осадков в метантенках допускается принимать мезофильный (Т = 33 ° С) либо термофильный ( Т = 53 ° С) режим. Выбор режима сбраживания следует производить с учетом методов последующей обработки и утилизации осадков, а также санитарных требований.

6.349. Для поддержания требуемого режима сбраживания надлежит предусматривать:

загрузку осадка в мвтантенки, как правило, равномерную в течение суток;

обогрев метантенков острым паром, выпускаемым через эжектирующие устройства, либо подогрев осадка, подаваемого в метантенк, в тепло-обменных аппаратах. Необходимое количество тепла следует определять с учетом теплопотерь метантенков в окружающую среду.

6.350. Определение вместимости метантенков следует производить в зависимости от фактической влажности осадка по суточной дозе загрузки, принимаемой для осадков городских сточных вод по табл. 59, а для осадков производственных сточных вод — на основании экспериментальных данных; при наличии в сточных водах анионных поверхностно-активных веществ (ПАВ) суточную дозу загрузки надлежит проверять согласно п. 6.351.

Таблица 59

6.351. При наличии а сточных водах ПАВ величину суточной дозы загрузки Д_mt , %, принятую по табл. 59 , надлежит проверять по формуле

(110)

где С_dt  — содержание поверхностно-активных веществ (ПАВ) в осадке, мг/г сухого вещества осадка, принимаемое по экспериментальным данным или по табл. 60;

P_mud — влажность загружаемого осадка, %;

Д_lim — предельно допустимая загрузка рабочего объема метантенка в сутки, принимаемая, г/м³ :

40 — для алкилбензолсульфонатов с прямой алкильной цепью;

85 — дли других „ мягких" и промежуточных анионных ПАВ;

65 — для анионных ПАВ в бытовых сточных водах.

Если значение суточной дозы, определенное по формуле (110 ), менее указанного в табл. 59 для заданной влажности осадка, то вместимость метантенка необходимо откорректировать с учетом дозы загрузки, если равно или превышает — корректировка не производится.

Таблица 60

6.352. Распад беззольного вещества загружаемого осадка R_r , %, в зависимости от дозы загрузки надлежит определять по формуле

(111)

где R_lim  — максимально возможное сбраживание беззольного вещества загружаемого осадка, %, определяемое по формуле (112);

К_r  — коэффициент, зависящий от влажности осадка и принимаемый по табл. 61;

Д_mt  — доза загружаемого осадка, %, принимаемая согласно п. 6.350.

Таблица 61

6.353. Максимально возможное сбраживание беззольного вещества загружаемого осадка R_lim , %, следует определять в зависимости от химического состава осадка по формуле

(112)

где C_fat , C_gl , C_prt  — соответственно содержание жиров, углеводов и белков, г на 1 г беззольного вещества осадка.

При отсутствии данных о химическом составе осадка величину R_lim допускается принимать: для осадков из первичных отстойников — 53 %; для избыточного активного ила — 44 %; для смеси осадка с активным илом — по среднеарифметическому соотношению смешиваемых компонентов по беззольному веществу.

6.354. Весовое количество газа, получаемого при сбраживании, надлежит принимать 1 г на 1 г распавшегося беззольного вещества загружаемого осадка, объемный вес газа — 1 кг/м³ , теплотворную способность — 5000 ккал/м³ .

6.365. Влажность осадка, выгружаемого из метантенка, следует принимать в зависимости от соотношения загружаемых компонентов по сухому веществу с учетом распада беззольного вещества, определяемого согласно п. 6.352.

6.356. При проектировании метантенков надлежит предусматривать:

мероприятия по взрывопожаробезопасности оборудования и обслуживающих помещений — в соответствии с ГОСТ 12.3.006-75;

герметичные резервуары метантенков, рассчитанные на избыточное давление газа до 5 кПа (500 мм вод. ст.);

число метантенков — не менее двух, при этом все метантенки должны быть рабочими;

отношение диаметра метантенка к его высоте (от днища до основания газосборной горловины) — не более 0,8— 1;

расположение статического уровня осадка — на 0,2 — 0,3 м выше основания горловины, а верха горловины — на 1,0 — 1,5 м выше динамического уровня осадка;

площадь газосборной горловины — из условия пропуска 600—800 м³ газа на 1 м² в сутки;

расположение открытых концов труб для отвода газа из газового колпака — на высоте не менее 2 м от динамического уровня;

загрузку осадка в верхнюю зону метантенка и выгрузку из нижней зоны;

систему опорожнения резервуаров метантенков — с возможностью подачи осадка из нижней зоны в верхнюю;

переключения, обеспечивающие возможность промывки всех трубопроводов;

перемешивающие устройства, рассчитанные на пропуск всего объема бродящей массы в течение 5— 10 ч;

герметически закрывающиеся люки-лазы, смотровые люки;

расстояние от метантенков до основных сооружений станций, внутриплощадочных автомобильных дорог и железнодорожных путей — не менее 20 м, до высоковольтных линий — не менее 1,5 высоты опоры;

ограждение территории метантенков.

6.357. Газ, получаемый в результате сбраживания осадков в метантенках, надлежит использовать в теплоэнергетическом хозяйстве очистной станции и близрасположенных объектов.

6.368. Проектирование газового хозяйства метантенков (газосборных пунктов, газовой сети, газгольдеров и т. п.) следует осуществлять в соответствии с „Правилами безопасности в газовом хозяйстве" Госгортехнадзора СССР.

6.359. Для регулирования давления и хранения газа следует предусматривать мокрые газгольдеры. вместимость которых рассчитывается на 2 — 4-часовой выход газа, давление газа под колпаком 1,5— 2,5 кПа (150 — 250 мм вод. ст.).

6.360. При обосновании допускается применение двухступенчатых метантенков в районах со среднегодовой температурой воздуха не ниже 6 ° С и при ограниченности территории для размещения иловых площадок.

6.361. Метантенки первой ступени надлежит проектировать на мезофильное сбраживание согласно пп. 6.347 — 6.356.

6.362. Метантенки второй ступени надлежит проектировать в виде открытых резервуаров без подогрева.

Выпуск иловой воды следует предусматривать на разных уровнях по высоте сооружения, удаление осадка — из сборного приямка по иловой трубе диаметром не менее 200 м под гидростатическим напором не менее 2 м.

Вместимость метантенков второй ступени следует рассчитывать исходя из дозы суточной загрузки, равной 3 — 4 %.

Метантенк второй ступени следует оборудовать механизмами для удаления накапливающейся корки.

6.363. Влажность осадка, удаляемого из метантенков второй ступени, следует принимать, %, при сбраживании: осадка из первичных отстойников — 92; осадка совместно с избыточным активным илом — 94.

Аэробные стабилизаторы

6.364. На аэробную стабилизацию допускается направлять неуплотненный или уплотненный в течение не более 5 ч активный ил, а также смесь его с сырым осадком.

6.365. Для аэробной стабилизации следует предусматривать сооружения типа коридорных аэротенков.

Продолжительность аэрации надлежит принимать, сут: для неуплотненного активного ила — 2—5 , смеси осадка первичных отстойников и неуплотненного ила — 6— 7 , смеси осадка и уплотненного активного ила — 8—12 (при температуре 20 ° С).

При более высокой температуре осадка продолжительность аэробной стабилизации надлежит уменьшать, а при меньшей — увеличивать. При изменении температуры на 10 ° С продолжительность стабилизации соответственно изменяется в 2 — 2,2 раза.

Аэробная стабилизация осадка может осуществляться в диапазоне температур 8—35 ° С.

Для осадков производственных сточных вод продолжительность процесса надлежит определять экспериментально.

6.366. Расход воздуха на аэробную стабилизацию следует принимать 1— 2 м³ /ч на 1 м³ вместимости стабилизатора в зависимости от концентрации осадка соответственно 99,5—97,5 %. Пои этом интенсивность аэрации следует принимать не менее 6 м³ / (м² × ч).

6.367. Уплотнение аэробно стабилизированного осадка следует предусматривать или в отдельно стоящих илоуплотнителях, или в специально выделенной зоне внутри стабилизатора в течение не более 5 ч. Влажность уплотненного осадка должна быть 96,5— 98 ,5 % .

Иловая вода из уплотнителей должна направляться в аэротенки. Ее загрязнения следует принимать по БПК_полн — 200 мг/л, по взвешенным веществам — до 100 мг/л.

Сооружения для механического

обезвоживания осадка

6 .368 . Осадки городских сточных вод, подлежащие механическому обезвоживанию, должны подвергаться предварительной обработке — уплотнению, промывке {для сброженного осадка), коагулированию химическими реагентами. Необходимость предварительной обработки осадков производственных сточных вод следует устанавливать экспериментально.

6.369 . Перед обезвоживанием сброженного осадка на вакуум-фильтрах или фильтр-прессах следует предусматривать его промывку очищенной сточной водой.

Количество промывной воды следует принимать, м³ /м³ :

для сброженного сырого осадка — 1—1,5 ;

для сброженной в мезофильных условиях смеси сырого осадка и избыточного активного ила — 2—3 ;

то же, в термофильных условиях — 3—4 .

При наличии данных об удельном сопротивлении осадка расход промывной воды q_ww , м³ /м³ , следует определять по формуле

(113)

где r_mud — удельное сопротивление осадка, см/г.

6 .370. Продолжительность промывки следует принимать 15—20 мин, числа резервуаров для промывки осадка — не менее двух. В резервуарах надлежит предусматривать устройства для удаления всплывающих веществ, перемешивания и периодической очистки.

При перемешивании воздухом количество его определяется из расчета 0,5 м³ /м³ смеси промываемого осадка и воды.

6 .371 . Для уплотнения смеси промытого осадка и воды следует предусматривать уплотнители, рассчитанные на 12—18 ч пребывания в них смеси при мезофильном режиме сбраживания и на 20—24 ч — при термофильном режиме.

Число уплотнителей надлежит принимать не менее двух. Удаление осадка из уплотнителей следует предусматривать насосами плунжерного типа.

Влажность уплотненного осадка следует принимать 94—96 % в зависимости от исходного осадка и количества добавленного активного ила.

Удаление иловой воды из уплотнителей надлежит предусматривать на очистные сооружения, которые следует рассчитывать с учетом дополнительного количества загрязняющих веществ.

Количество загрязняющих веществ в иловой воде из уплотнителей следует принимать: по взвешенным веществам — 1000—1500 мг/л, по БПК_полн — 600— 900 мг/л.

Для уменьшения выноса из уплотнителей взвешенных веществ и снижения влажности уплотненного осадка следует предусматривать подачу фильтрата от вакуум-фильтров в илоуплотнители, а также замену промывной воды 0,1 % -ным раствором хлорного железа, для приготовления которого используется 50 % общего потребного количества хлорного железа.

В уплотнителях надлежит предусматривать устройства для удаления всплывающих веществ.

6 .372 . Перед обезвоживанием на камерных фильтр-прессах для извлечения крупных включений из осадка первичных отстойников следует преду сматривать решетки с прозорами 10 мм или вибропроцеживающие аппараты с сетками ячеек размером 10Х1 0 мм.

6 .373 . В качестве реагентов при коагулировании осадков городских сточных вод следует применять хлорное железо или сернокислое окисное железо и известь в виде 10 %-ных растворов.

Добавку извести в осадок следует предусматривать после введения хлорного или сернокислого окисного железа.

Количество реагентов следует определять в расчете по FeCl₃ и CaO , при этом их дозы при вакуум- фильтровании надлежит принимать, % к массе сухого вещества осадка:

для сброженного осадка первичных отстойников: F еСl₃ — 3— 4 , СаО — 8— 10 ;

для сброженной промытой смеси осадка первичных отстойников и избыточного активного ила: FeCl₃ — 4— 6 , СаО — 12— 20;

для сырого осадка первичных отстойников: FeCl₃ — 1 ,5— 3 , СаО — 6— 10 ;

для смеси осадка первичных отстойников и уплотненного избыточного активного ила: FeCl₃ — 3— 5 , СаО — 9 — 13 ;

для уплотненного избыточного ила из аэротенков: FeCl₃ — 6— 9 , СаО — 17— 25 .

Примечания: 1 . Большие значения доз реагентов надлежит принимать для осадка, сброженного при термофильном режиме.

2 . При обезвоживании аэробно стабилизированного осадка доза реагентов на 30 % менее дозы для мезофильно сброженной смеси.

3 . Доза Fe₂ (SO₄ )₃ во всех случаях увеличивается по сравнению с дозами хлорного железа на 30—40 % .

4 . При обезвоживании осадка на камерных фильтр-прессах доза извести принимается во всех случаях на 30 % более.

6 .374 . Смешение реагентов с осадком следует предусматривать в смесителях.

Применение центробежных насосов для перекачки скоагулированного осадка не допускается.

6.375 . Надлежит предусматривать промывку фильтровальной ткани вакуум-фильтров и фильтр-прессов производственной водой, а также периодическую регенерацию ее 8—10 %-ным раствором ингибированной соляной кислоты.

6.376. Количество ингибированной соляной кислоты надлежит определять исходя из годовой потребности кислоты 20 %-ной концентрации на 1 м² фильтрующей поверхности: 20 л — для вакуум-фильтра со сходящим полотном и 50 л — для фильтров других типов.

6.377. Склад хлорного или сернокислого окисного железа и соляной кислоты надлежит рассчитывать из условия хранения их 20— 30-суточного запаса, извести — 1 5-суточного.

Число резервуаров кислоты и раствора хлорного железа следует принимать не менее двух.

В случае доставки реагентов железнодорожными цистернами вместимость резервуара должна быть не менее вместимости цистерны.

6.378. Производительность вакуум-фильтров, фильтр-прессов и влажность кека при обезвоживании осадков городских сточных вод следует принимать по табл. 62 .

Производительность вакуум-фильтров и фильтр-прессов при обезвоживании осадков производственных сточных вод необходимо принимать по опытным данным.

Таблица 62

Примечание. Для ваку ум-фильтрования сырых осадков надлежит предусматривать барабанные вакуум-фильтры со сходящим полотном.

6.379. Величину вакуума при вакуум-фильтровании следует принимать в пределах 40— 65 кПа (300— 500 мм рт. Ст.), давление сжатого воздуха на отдуве осадка — 20— 30 кПа (0,2— 03 кгс/см² ). Производительность вакуум-насосов надлежит определять из условия расхода воздуха 0,5 м³ /мин на 1 м² площади фильтра, а расход сжатого воздуха — 0,1 м³ /мин на 1 м² площади фильтра.

При фильтр-прессовании подачу скоагулированного осадка надлежит предусматривать под давлением не менее 0,6 МПа (6 кгс/см² ); расход сжато го воздуха на просушку осадка следует принимать 0,2 м³ /мин на 1 м² фильтровальной поверхности давление сжатого воздуха — не менее 0 ,6 МПа (6 кгс/см² ); расход промывной воды — 4 л/мин на 1 м² фильтровальной поверхности; давление промывной воды — не менее 0,3 МПа (3 кгс/см² ) .

6 .380 . Допускается применение для обезвоживания осадков непрерывно действующих осадительных горизонтальных центрифуг со шнековой выгрузкой осадка. Производительность центрифуг по исходному осадку q_cf , м³ /ч, следует определять по формуле

(114)

где l_rot , d_rot  — соответственно длина и диаметр ротора, м.

При работе с флокулянтами производительность центрифуг необходимо принимать в 2 раза меньшей. Эффективность задержания сухого вещества при этом увеличивается до 90—95 %.

Эффективность задержания сухого вещества и влажность кека следует принимать по табл. 63 .

Таблица 63

Примечание. Центрифугирование активного ила целесообразно применять для удаления его избыточного количества.

6 .381 . Перед подачей осадка на центрифуги необходимо предусматривать удаление из него песка, а перед центрифугами с диаметром ротора менее 0,5 м — установку решеток дробилок.

6.382. При подаче фугата после центрифуг на очистные сооружения надлежит учитывать увеличение нагрузки на них по БПК_полн в зависимости от эффективности задержания сухого вещества из расчета 1 мг БПК_полн на 1 мг остаточного сухого вещества в фугате.

6.383. Для предотвращения увеличения нагрузки на очистные сооружения надлежит предусматривать дополнительную обработку фугата:

аэробную стабилизацию в смеси с осадком первичных отстойников и избыточным активным илом с последующим гравитационным уплотнением в течение 3—5 ч;

иловые площадки для фугата, полученного после центрифугирования сброженных осадков, при этом нагрузку на площадки на искусственном основании с дренажем следует принимать по табл. 64 с коэффициентом 2;

возврат в аэротенки фугата после центрифугирования неуплотненного активного ила.

Таблица 64

Примечание. Нагрузку на иловые площадки в других климатических условиях следует определять с учетом климатического коэффициента, приведенного на черт. 3.

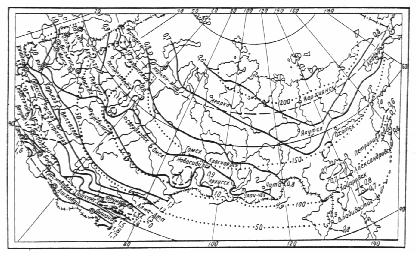

Черт. 3. Климатические коэффициенты для определения величины нагрузки на иловые площадки (сплошные и пунктирные линии) и продолжительности периода намораживания на иловых площадках,

дни (точечные линии)

6.384. Доза высокомолекулярных флокулянтов катионного типа — 2—7 кг/т сухого вещества осадка. Большую дозу флокулянтов надлежит принимать при центрифугировании активного ила, меньшую — для сырого осадка.

Влажность обезвоженного активного ила следует принимать 83—88 %, сырого осадка — 70—75 %.

Фугат следует возвращать на очистные сооружения без дополнительной обработки. Объем очистных сооружений при этом не увеличивается.

Применение флокулянтов рекомендуется при использовании центрифуг с отношением длины ротора к диаметру 2,5—4.

6 .385. Количество резервного оборудования надлежит принимать:

вакуум-фильтров и фильтр-прессов при количестве рабочих единиц до трех — 1, от четырех до десяти — 2;

центрифуг при количестве рабочих единиц до двух — 1, трех и более — 2.

6.386. При проектировании механического обезвоживания осадка необходимо предусматривать аварийные иловые площадки на 20 % годового количества осадка.

Иловые площадки

6.387. Иловые площадки допускается проектировать на естественном основании с дренажем и без дренажа, на искусственном асфальтобетонном основании с дренажем, каскадные с отстаиванием и поверхностным удалением иловой воды, площадки-уплотнители.

6.388. Нагрузку осадка на иловые площадки, м³ /м² в год, в районах со среднегодовой температурой воздуха 3—6 ° С и среднегодовым количеством атмосферных осадков до 500 мм надлежит принимать по табл. 64.

6.389. На иловых площадках должны предусматриваться дороги со съездами на карты для автотранспорта и средств механизации с цепью обеспечения механизированной уборки, погрузки и транспортирования подсушенного осадка.

Для уборки и вывоза подсушенного осадка следует предусматривать механизмы, используемые на земляных работах.

6.390. Иловые площадки на естественном основании допускается проектировать при условии залегания грунтовых вод на глубине не менее 1 ,5 м от поверхности карт и только в тех случаях, когда допускается фильтрация иловых вод в грунт.

При меньшей глубине залегания грунтовых вод следует предусматривать понижение их уровня или применять иловые площадки на искусственном асфальтобетонном основании с дренажем.

6.391. При проектировании иловых площадок надлежит принимать: рабочую глубину карт — 0,7—1 м; высоту оградительных валиков — на 0,3 м выше рабочего уровня; ширину валиков поверху — не менее 0,7 м, при использовании механизмов для ремонта земляных валиков 1,8 — 2 м; уклон дна разводящих труб или лотков — по расчету, но не менее 0 ,01; число карт — не менее четырех.

6.392. При проектировании иловых площадок с отстаиванием и поверхностным отводом иловой воды надлежит принимать:

число каскадов — 4—7; число карт в каждом каскаде — 4—8;

полезную площадь одной карты — от 0,25 до 2 га; ширину карт — 30—100 м (при уклонах местности 0,004—0,08 ), 50—100 м (при уклонах 0 ,01— 0,04) , 60— 100 м (при уклонах 0 ,01 и менее); длину карт при уклонах свыше 0 ,04 — 80—100 м, при уклонах 0,01 и менее — 100—250 м, отношение ширины к длине 1:2 — 1:2,5; высоту оградительных валиков и насыпей для дорог — до 2 ,5 м; рабочую глубину карт — на 0,3 м менее высоты оградительных валиков; напуски осадка: при 4 картах в каскаде — на 2 первые карты, при 7—8 картах в каскаде — на 3—4 первые карты; перепуски иловой воды между картами — в шахматном порядке: количество иловой воды — 30—50 % количества обезвоживаемого осадка.

6.393. Допускается предусматривать иловые площадки-уплотнители рабочей глубиной до 2 м в виде прямоугольных карт-резервуаров с водонепроницаемыми днищами и стенами. Для выпуска иловой воды, выделяющейся при отстаивании осадка, вдоль продольных стен надлежит предусматривать отверстия, перекрываемые шиберами.

6.394. При проектировании площадок-уплотнителей следует принимать:

ширину карт — 9—18 м;

расстояние между вы пусками иловой воды — не более 18 м;

устройство пандусов для возможности механизированной уборки высушенного осадка.

6.395. Площадь иловых площадок следует проверять на намораживание. Для намораживания осадка допускается использование 80% площади иловых площадок (остальные 20 % площади предназначаются для использования во время весеннего таяния намороженного осадка).

Продолжительность периода намораживанин следует принимать равной числу дней со среднесуточной температурой воздуха ниже минус 10 ° С (см. черт. 3).

Количество намороженного осадка допускается принимать равным 75 % поданного на иловые площадки за период намораживания.

Высоту намораживаемого слоя осадка надлежит принимать на 0 ,1 м менее высоты валика. Дно разводящих лотков или труб должно быть выше горизонта намораживания.

6.396. Искусственное дренирующее основание иловых площадок должно составлять не менее 10 % площади карты. Конструкцию и размещение дренажных устройств и размеры площадок следует принимать с учетом механизированной уборки осадка.

6.397. Твердое покрытие иловых площадок необходимо устраивать из двух слоев асфальта толщиной по 0,015—0,025 м и по щебеночно-песчаной подготовке толщиной 0,1 м, асфальтобетонное или бетонное — в зависимости от типа механизмов, применяемых для уборки осадка.

6.398. Подачу иловой воды с иловых площадок следует предусматривать на очистные сооружения, при этом сооружения рассчитываются с уметом дополнительных загрязняющих веществ и количества иловой воды. Дополнительные количества загрязняющих веществ от иловой воды надлежит принимать: при сушке сброженных осадков — по взвешенным веществам 1000— 2000 мг/л, по БПК_полн — 1000—2000 мг/л (большие значения для площадок-уплотнителей, меньшие — для других типов иловых площадок), для аэробно стабилизированных осадков — по п. 6.367.

6.399. Иловые площадки при обосновании допускается устраивать на намывном (насыпном) грунте.

6.400. При размещении иловых площадок вне территории станций очистки для обслуживающего персонала следует предусматривать служебное и бытовые помещения, а также кладовую согласно п. 5.26 и телефонную связь.

Сооружения для обеззараживания,

компостирования, термической сушки

и сжигания осадка

6.401. Осадок надлежит подвергать обеззараживанию в жидком виде или после подсушки на иловых площадках, или после механического обезвоживания.

6.402. Обеззараживание и дегельминтизацию сырых, мезофильно сброженных и аэробно стабилизированных осадков следует осуществлять путем их прогревания до 60 ° С с выдерживанием не менее 20 мин при расчетной температуре.

Для обеззараживания обезвоженных осадков допускается применять биотермическую обработку (компостирование) в полевых условиях.

6.403. Компостирование осадков следует осуществлять в смеси с наполнителями (твердыми бытовыми отходами, торфам, опилками, листвой, соломой, молотой корой) или готовым компостом. Соотношение компонентов смеси обезвоженных осадков сточных вод и твердых бытовых отходов составляет 1:2 по массе, а с другими указанными наполнителями — 1:1 по объему с получением смеси влажностью не более 60 %.

6.404. Процесс компостирования следует осуществлять на обвалованных асфальтобетонных или бетонных площадках с использованием средств механизации в штабелях высотой от 2,5 до 3 м при естественной и до 5 м при принудительной аэрации.

6.405. При проектировании аэрируемых штабелей необходимо предусматривать:

укладку в основании каждого штабеля перфорированных труб диаметрами 100—200 мм с размерами отверстий 8—10 мм;
